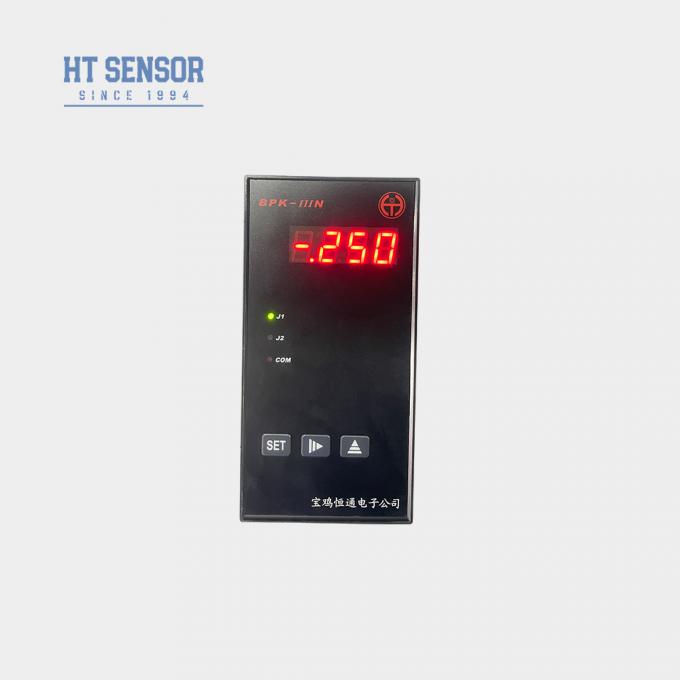

BPK-IIIN প্রেসার গেজ/সুইচ
ভূমিকা:
BPK-III সিরিজের কন্ট্রোলারগুলি ডিসপ্লে, কন্ট্রোল এবং ট্রান্সমিশন ফাংশন দিয়ে সজ্জিত, এবং বিভিন্ন স্বয়ংক্রিয় নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহার করা হয়েছে। তাদের মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
1. RTDS, থার্মোকল, বা স্ট্যান্ডার্ড সিগন্যালের মতো বিস্তৃত ইনপুট সংকেতগুলির জন্য সমর্থন (সারণীটি পড়ুন)। প্রদর্শন পরিসীমা অরৈখিক সংকেতের জন্য ক্রমাঙ্কিত বা রৈখিক সংকেতের জন্য সেট করা যেতে পারে।
2. 12-বিট রেজোলিউশনের সাথে বিচ্ছিন্ন ট্রান্সমিশন আউটপুট যা কাস্টমাইজযোগ্য সুযোগ সেটিংসের জন্য অনুমতি দেয়।
3. দুটি রিলে আউটপুট যা উচ্চ/নিম্ন, উচ্চ/উচ্চ-উচ্চ, বা নিম্ন/নিম্ন-নিম্ন অ্যালার্ম অ্যাকশনের ধরন সমর্থন করে।
স্পেসিফিকেশন
1. সরবরাহ ভোল্টেজ:220VAC(±10%);
2. পরিবেষ্টিত তাপমাত্রা: 0~50ºC; আপেক্ষিক আর্দ্রতা: ≤85% অ ক্ষয়কারী গ্যাস;
3. ইনপুট সংকেত, প্রদর্শনের সুযোগ এবং প্রাসঙ্গিক পরামিতি: (টেবিল 1 দেখুন)
টেবিল 1
| ইনপুট সংকেত কোড |
ইনপুট সংকেত |
প্রদর্শনের সুযোগ |
রেজোলিউশন |
যথার্থতা |
ইনপুট প্রতিবন্ধকতা |
| 00 |
টি টিসি |
0~400ºC |
1ºসে |
0.2% |
100K |
| 01 |
আর টিসি |
0~1600ºC |
1ºসে |
0.2% |
100K |
| 02 |
জে টিসি |
0~1200ºC |
1ºসে |
0.2% |
100K |
| 03 |
WRe3-WRe25 টিসি |
0~2300ºC |
1ºসে |
0.2% |
100K |
| 04 |
বি টিসি |
350~1800ºC |
1ºসে |
0.2% |
100K |
| 05 |
এস টিসি |
0~1600ºC |
1ºসে |
0.2% |
100K |
| 06 |
কে টিসি |
0~1300ºC |
1ºসে |
0.2% |
100K |
| 07 |
ই টিসি |
0~900ºC |
1ºসে |
0.2% |
100K |
| 08 |
Pt100 RTD |
-200.~600.0ºC |
0.1ºসে |
0.2% |
(0.2mA) |
| 09 |
Cu50 RTD |
-50.0~150.0ºC |
0.1ºসে |
0.2% |
(0.2mA) |
| 10 |
0~375Ω দূরবর্তী চাপ |
সুযোগের নিম্ন এবং উচ্চ সীমা -1999 থেকে 9999 পর্যন্ত সেট করা যেতে পারে |
16bit A/D নমুনা ব্যবহার করে প্রদর্শনের সুযোগ -1999 থেকে 9999 পর্যন্ত অবিচ্ছিন্ন |
0.2% |
(0.2mA) |
| 11 |
0~75mV কারেন্ট ডিভাইডার |
0.1% |
100K |
| 12 |
0~30mV |
0.1% |
100K |
| 13 |
0~5V স্ট্যান্ডার্ড সংকেত |
0.1% |
100K |
| 14 |
1~5V স্ট্যান্ডার্ড সংকেত |
0.1% |
100K |
| 15 |
0~10V স্ট্যান্ডার্ড সংকেত |
0.1% |
100K |
| 16 |
0~10 mA স্ট্যান্ডার্ড সিগন্যাল |
0.1% |
20Ω |
| 17 |
0~20 mA স্ট্যান্ডার্ড সিগন্যাল |
0.1% |
20Ω |
| 18 |
4~20 mA স্ট্যান্ডার্ড সিগন্যাল |
0.1% |
20Ω |
4.অ্যানালগ বর্তমান আউটপুট এবং সম্পর্কিত পরামিতি: (টেবিল 2 দেখুন)
টেবিল 2
| আউটপুট সংকেত প্রেরণ |
বর্তমান আউটপুট |
ট্রান্সমিটিং সুযোগ |
বিচ্ছিন্ন ভোল্টেজ |
সর্বোচ্চ
রেজোলিউশন |
যথার্থতা |
লোড ক্ষমতা |
ওপেন সার্কিট ভোল্টেজ |
| 00 |
4~20 mA |
স্ট্যান্ডার্ড কারেন্ট সিগন্যালে সুযোগের মধ্যে ডেটা প্রেরণ করুন |
1500V |
12 বিট |
0.3% |
≤500Ω |
15V |
| 01 |
0~20mA |
এই পণ্যটি শুধুমাত্র 4 ~ 20mA বা 0 ~ 20mA আউটপুট বর্তমান সংকেত তৈরি করা হয়। ব্যবহারকারীর যদি ভোল্টেজ আউটপুট সিগন্যাল ট্রান্সমিশন আউটপুট প্রয়োজন হয়, তবে এটি প্রস্তুতকারকের কাছ থেকে কাস্টমাইজ করা যেতে পারে বা 1 ~ 5V বা 0 ~ 5V, 0 ~ 10V ভোল্টেজ এবং প্রতিরোধের জন্য স্ব-সংযুক্ত 250 বা 500 ওহম প্রতিরোধের (দ্রষ্টব্য: রেজিস্টের সঠিকতা) সরাসরি সংক্রমণ আউটপুট নির্ভুলতা প্রভাবিত করে ভোল্টেজ)।
5.আরইলে আউটপুট যোগাযোগ ক্ষমতা:(টেবিল 3 দেখুন)
টেবিল 3
| |
250V/120V |
120V/48V |
<48V |
রিলে জীবন |
| এসি |
ডিসি |
এসি |
ডিসি |
এসি |
ডিসি |
>100000 বার |
| সর্বোচ্চ বর্তমান (প্রতিরোধী লোড) |
3A |
2A |
4A |
3A |
5A |
4A |
| সর্বাধিক .বর্তমান (প্রবর্তক লোড) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6. ইএক্সটার্নাল DC24V/30mA পাওয়ার. এটি ট্রান্সমিটারে শক্তি সরবরাহ করতে পারে।
7. সঙ্গেস্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ ফাংশনজন্যথার্মোকল সেন্সর.
8. সঙ্গেসংযোগ বিচ্ছিন্ন সুরক্ষা ফাংশন।

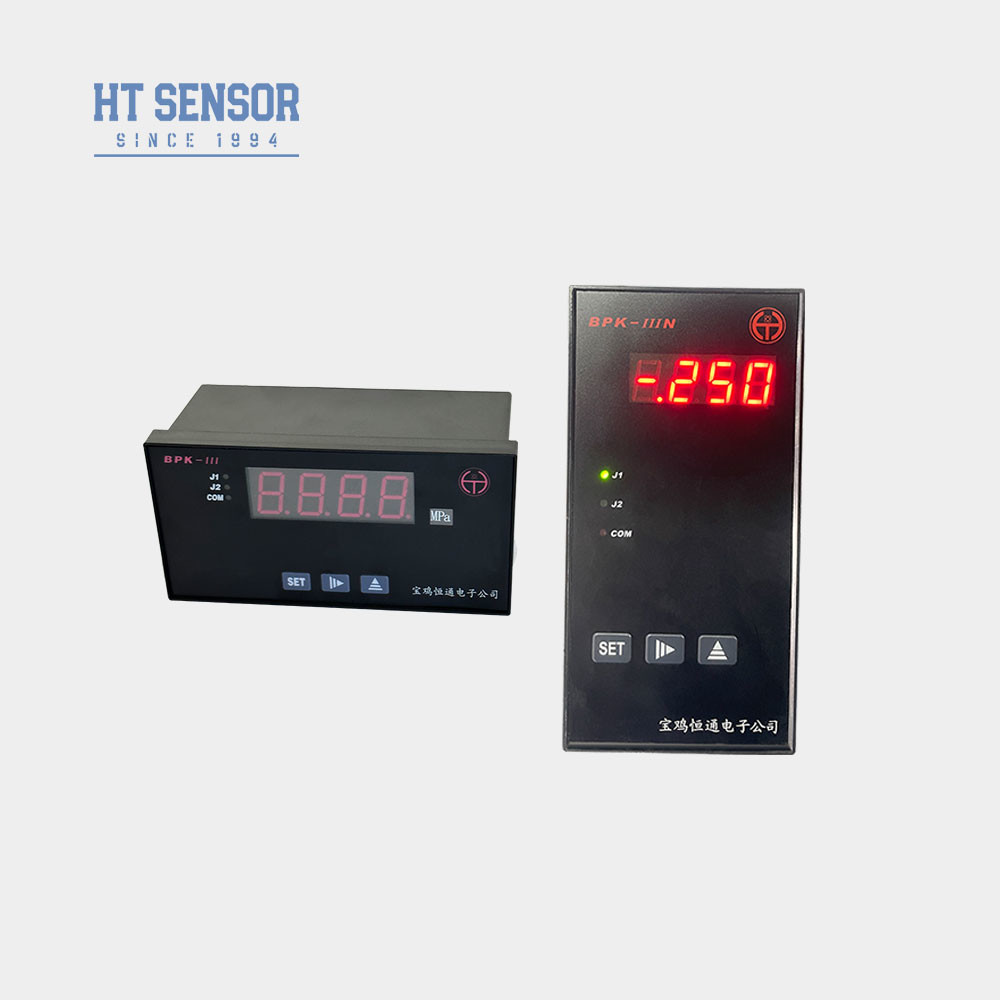

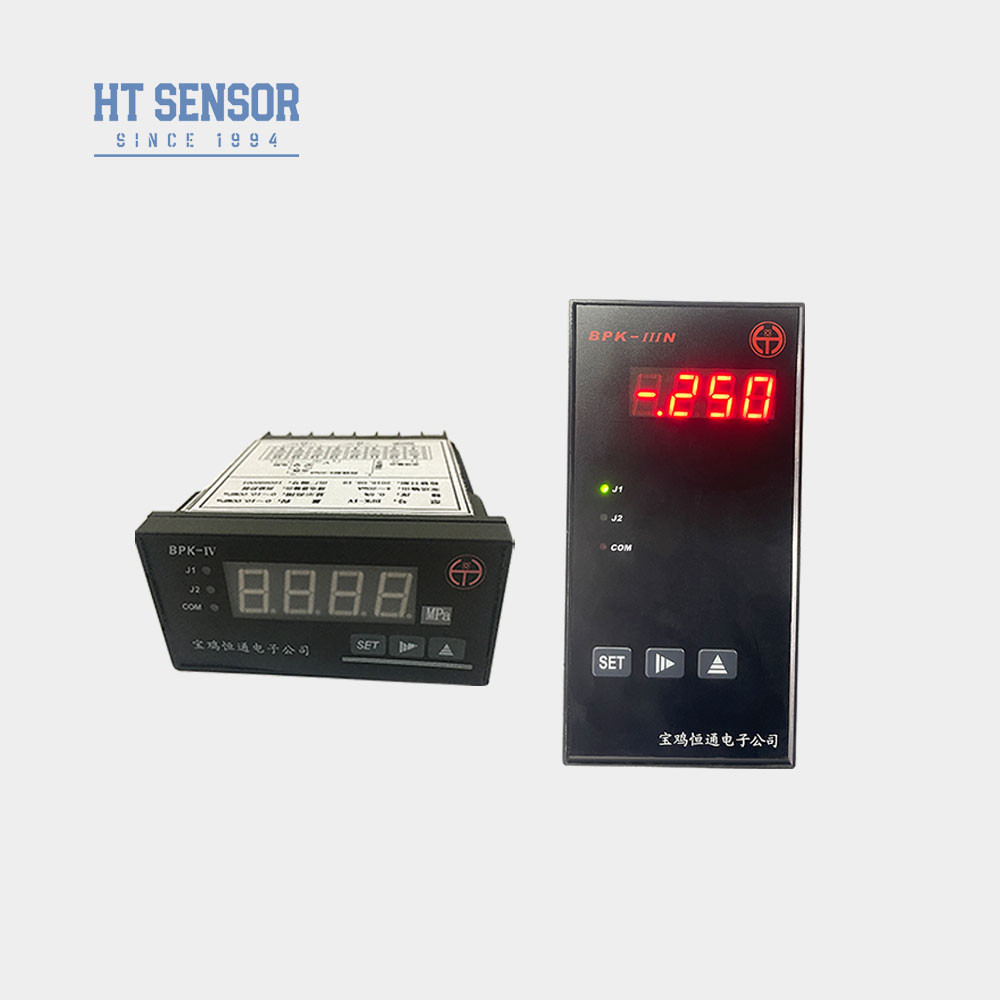

| মডেল |
রূপরেখার মাত্রা |
প্যানেল আউটপুট মাত্রা (মিমি) |
দ্রষ্টব্য |
| BPK-IIIS |
160×80×80(অনুভূমিক) |
152+0.8×76+0.7 |
|
| BPK-IV |
96×48×112(অনুভূমিক) |
92+0.7×44+0.5 |
|
| BPK-IIIIN |
80×160×80(উল্লম্ব) |
76+0.7×152+0.8 |
|
| BPK-IIIIN2 |
48×96×112(উল্লম্ব) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112(বর্গ) |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108(বর্গ) |
44+0.5×44+0.5 |
J2 রিলে ছাড়া J2 অ্যালার্ম বাতি সহ |
| BPK-IIIF3 |
72×72×112 |
67+0.7×67+0.7 |
|
FAQ:
1. প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারের বৈশিষ্ট্যগুলি কী কী?
উত্তর: আমাদের চাপ সেন্সর ট্রান্সমিটারগুলি কাস্টমাইজেশনের বিকল্প সহ উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা দ্বারা চিহ্নিত করা হয়।
2. প্রশ্ন: আমি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তর: হ্যাঁ, আমাদের প্রকৌশলীরা আমাদের OEM এবং ODM পরিষেবাগুলির মাধ্যমে নির্দিষ্ট চাহিদা মেটাতে পণ্যগুলিকে দর্জি করতে পারেন।
3. প্রশ্ন: আপনার উত্পাদন ক্ষমতা কি?
উত্তর: আমাদের উত্পাদন সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত চাপ সেন্সর ট্রান্সমিটার উত্পাদন করার ক্ষমতা রাখে, এটি নিশ্চিত করে যে আমরা বড় আকারের অর্ডারগুলি পূরণ করতে পারি। যাইহোক, মসৃণ উত্পাদন এবং বিতরণ সময়সূচীর জন্য আমাদের বিক্রয় দলের সাথে আগাম যোগাযোগ করার পরামর্শ দেওয়া হচ্ছে।
4. প্রশ্ন: সাধারণ প্রসবের সময়কাল কি?
উত্তর: স্ট্যান্ডার্ড মডেলগুলিতে সাধারণত 5 ~ 8 কার্যদিবসের একটি ডেলিভারি সময় থাকে, যখন কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5. প্রশ্ন: পণ্যের দাম কেমন? কোন ডিসকাউন্ট?
উত্তর: আমরা বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারিত্বের জন্য উপলব্ধ ডিসকাউন্ট সহ প্রতিযোগিতামূলক মূল্য অফার করি।
6. প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি কি? আর বিক্রয়োত্তর সেবা?
উত্তর: আমাদের পণ্যগুলি চালানের তারিখ থেকে 24 মাসের ওয়ারেন্টি সহ আসে এবং আমাদের বিক্রয়োত্তর পরিষেবা পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সমর্থন সহ 24 ঘন্টার মধ্যে দ্রুত প্রতিক্রিয়া নিশ্চিত করে৷
