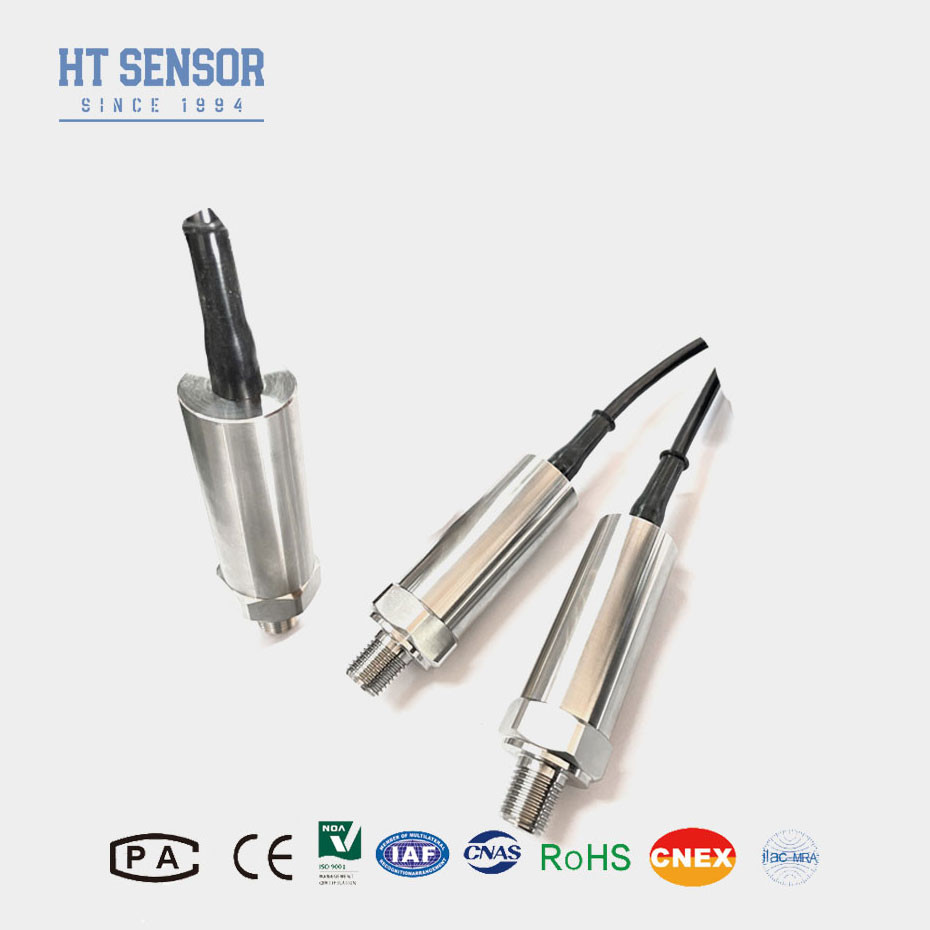

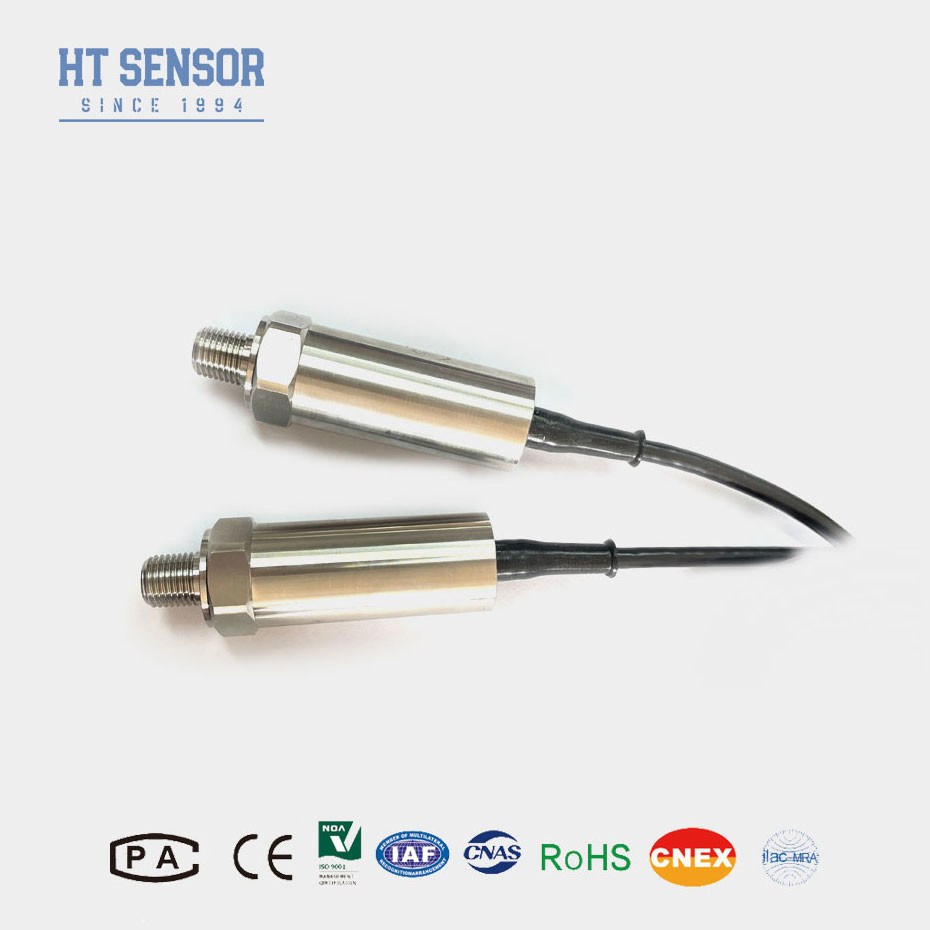

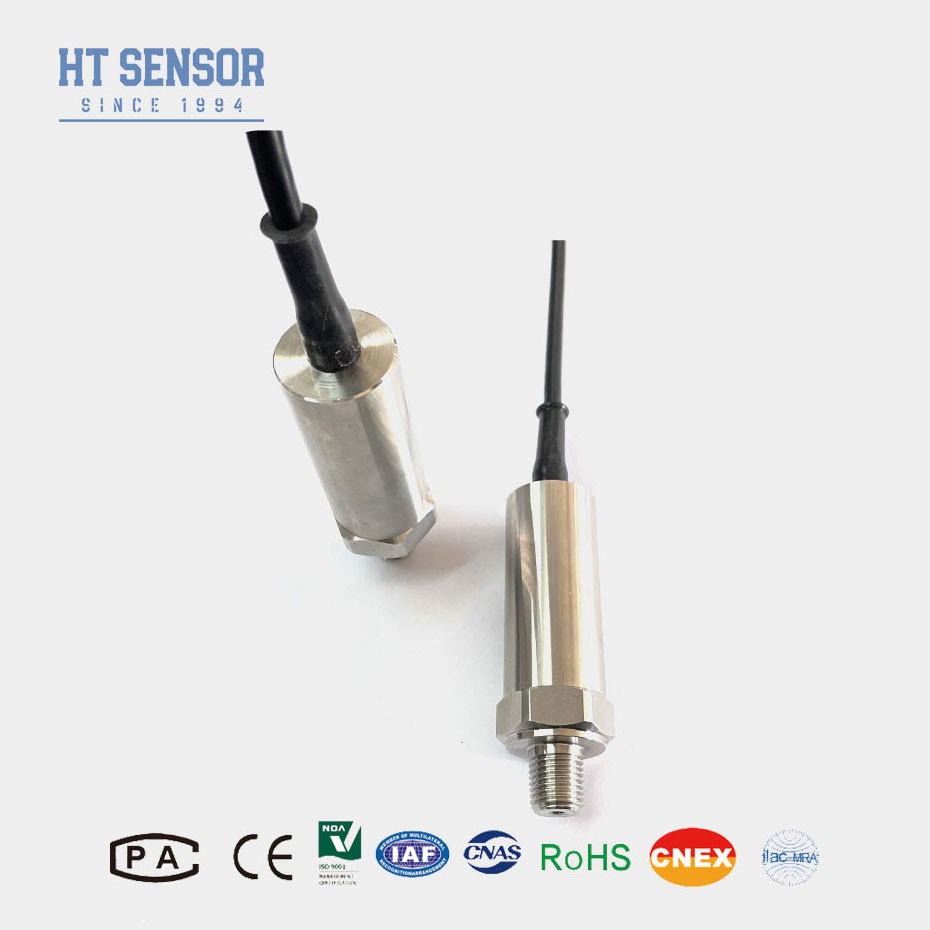

BP93420-IB ডিফিউজড সিলিকন চাপ সেন্সর উচ্চ নির্ভুলতা দ্রুত প্রতিক্রিয়া সময় চাপ ট্রান্সমিটার
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IB | শক্তি: | 5VDC /12-36VDC |
|---|---|---|---|
| থ্রেড: | G1/2, M20*1.5, 1/2 এনপিটি | দীর্ঘমেয়াদী স্থিতিশীলতা: | +-০.২% F.S/Year ((টাইপ) |
| আবাসনের উপাদান: | 316L বা 304SS | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| পরিমাপ মাধ্যম: | <i>Liquid air.</i> <b>তরল বায়ু।</b> <i>water oil</i> <b>জল তেল</b> | নির্ভুলতা গ্রেড: | <i>0.5%.</i> <b>0.5%।</b> <i>0.25%</i> <b>0.25%</b> |
| চাপ পরিসীমা: | -100kpa~0~5kpa...100MPa | আউটপুট সংকেত: | 4-20mA অথবা RS485 Modobus |
| বিশেষভাবে তুলে ধরা |
উচ্চ নির্ভুলতা চাপ ট্রান্সমিটার,ডিফিউজড সিলিকন চাপ সেন্সর,দ্রুত প্রতিক্রিয়া সময় চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
BP93420-IB ডিফিউজড সিলিকন চাপ সেন্সর দ্রুত প্রতিক্রিয়া সময় চাপ সেন্সর
ডিফিউজড সিলিকন চাপ ট্রান্সমিটার প্রবর্তনঃ
BP93420IB ডিফিউজড সিলিকন প্রেসার ট্রান্সমিটার হল এক ধরনের চাপ সংবেদক যন্ত্র যা চাপের পরিবর্তন পরিমাপ করতে ডিফিউজড সিলিকন প্রযুক্তি ব্যবহার করে।এই সেন্সরগুলোতে একটি পাতলা সিলিকন ডায়াফ্রাম থাকে যা চাপের অধীনে বিকৃত হয়, যা প্রতিরোধের পরিবর্তন ঘটায়। প্রতিরোধের এই পরিবর্তনটি তখন একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়, যা প্রয়োগ করা চাপ নির্ধারণের জন্য প্রক্রিয়াজাত এবং ব্যাখ্যা করা যেতে পারে।ডিফিউজড সিলিকন চাপ সেন্সরগুলির অন্যতম প্রধান সুবিধা হ'ল চাপ পরিমাপের ক্ষেত্রে তাদের উচ্চ সংবেদনশীলতা এবং নির্ভুলতাএগুলি সূক্ষ্ম চাপ পরিবর্তনগুলিকে নির্ভুলতার সাথে সনাক্ত করতে সক্ষম, যা এগুলিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে সঠিক চাপ পর্যবেক্ষণ অপরিহার্য।
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1উচ্চ নির্ভুলতাঃ ডিফিউজড সিলিকন চাপ সেন্সর চাপ পরিমাপের ক্ষেত্রে উচ্চ নির্ভুলতা প্রদান করে, যা সঠিক এবং নির্ভরযোগ্য ফলাফল নিশ্চিত করে।
2. বিস্তৃত চাপ পরিসীমাঃ তারা বিভিন্ন চাপের উপর প্রযোজ্য, যা তাদের বিভিন্ন শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
3দ্রুত প্রতিক্রিয়া সময়ঃ এই সেন্সরগুলির দ্রুত প্রতিক্রিয়া ক্ষমতা রয়েছে, যা চাপের পরিবর্তনগুলি রিয়েল-টাইমে ক্যাপচার করতে এবং পরিবর্তনের সময়মত প্রতিক্রিয়া জানাতে সক্ষম করে।
4কমপ্যাক্ট আকারঃ ডিফিউজড সিলিকন চাপ সেন্সরগুলির সাধারণত কমপ্যাক্ট আকার থাকে, যা তাদের বিভিন্ন সিস্টেম এবং অ্যাপ্লিকেশনগুলিতে একীভূত করা সহজ করে তোলে।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1.316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়া ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
5. বিস্তৃত পরিসর
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সঞ্চয় তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| চাপ ট্রান্সমিটারের অর্ডারিং টিপস |
একটি ডুবযোগ্য তরল স্তর ট্রান্সমিটার অর্ডার করার সময়, আপনার নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করে কিনা তা নিশ্চিত করার জন্য বেশ কয়েকটি কারণ বিবেচনা করা গুরুত্বপূর্ণ।অর্ডার প্রক্রিয়া জুড়ে আপনাকে সাহায্য করার জন্য এখানে একটি বিস্তৃত গাইড:
1. সর্বোচ্চ এবং ন্যূনতম তরল মাত্রা যা পরিমাপ করা প্রয়োজন তা চিহ্নিত করুন। আপনি যে ট্রান্সমিটারটি নির্বাচন করেছেন তা এই পরিসরের মধ্যে সঠিকভাবে পরিমাপ করতে পারে তা নিশ্চিত করুন।
2. ট্রান্সমিটারে ব্যবহৃত উপাদানগুলি (যেমন, স্টেইনলেস স্টিল, পিভিসি, পিটিএফই) পরিমাপ করা তরলটির সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন,বিশেষ করে যদি ক্ষয়কারী বা আক্রমণাত্মক পদার্থের সাথে কাজ করা হয়
3. আপনার সিস্টেমের জন্য উপযুক্ত আউটপুট সংকেত নির্বাচন করুন, যেমন 4-20mA, 0-5VDC, বা ডিজিটাল আউটপুট যেমন RS485 বা Modbus, আপনার তথ্য অধিগ্রহণ বা নিয়ন্ত্রণ সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করতে
4. ফ্লুরিন রাবার O-ring এর নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20°C ~ 250°C. যখন পণ্যের অপারেটিং তাপমাত্রা -20 °C এর নিচে হয়, EPDM O- টাইপ সীল রিং নির্বাচন করা উচিত.
5. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ বেছে নেওয়া যায়। যদি কোনও বিশেষ নির্দেশনা না থাকে তবে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
6. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: ডিজিটাল ক্ষতিপূরণ কিভাবে চাপ ট্রান্সমিটারগুলির কর্মক্ষমতা উন্নত করে?
উত্তরঃ ডিজিটাল ক্ষতিপূরণ তাপমাত্রা-প্ররোচিত ত্রুটি, অ-রেখাযুক্ততা এবং সেন্সর অফসেটগুলি সংশোধন করে নির্ভুলতা বাড়ায়। এটি একটি বিস্তৃত তাপমাত্রা পরিসরে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে,গতিশীল প্রতিক্রিয়া উন্নত করে, এবং সময়ের সাথে সাথে ক্যালিব্রেশন বজায় রাখে, যা নির্ভরযোগ্য এবং সুনির্দিষ্ট পরিমাপের দিকে পরিচালিত করে।
6আপনার চাপ ট্রান্সমিটারগুলো কোন সার্টিফিকেশন পেয়েছে?
আমাদের চাপ ট্রান্সমিটারগুলি সিই, রোএইচএস এবং আইএসও সহ বিভিন্ন আন্তর্জাতিক মান এবং শংসাপত্রের সাথে সম্মতি দেয়।পণ্য মডেল এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর ভিত্তি করে নির্দিষ্ট সার্টিফিকেশন প্রদান করা যেতে পারে.
