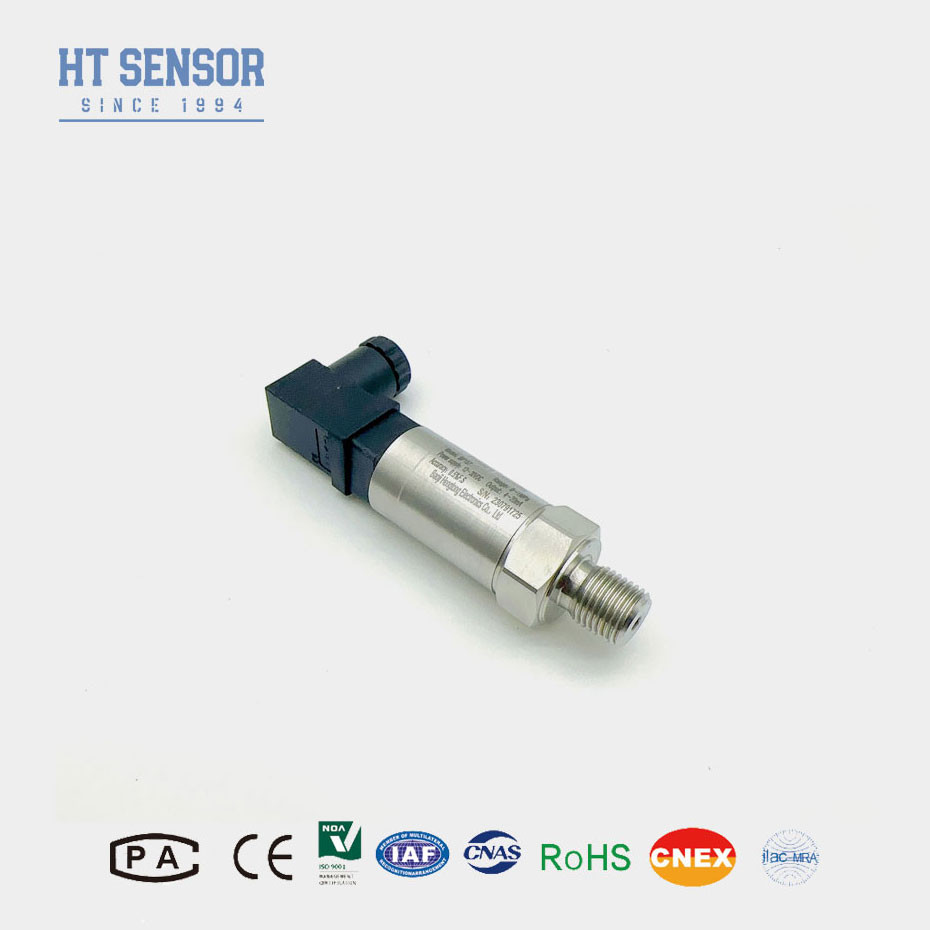

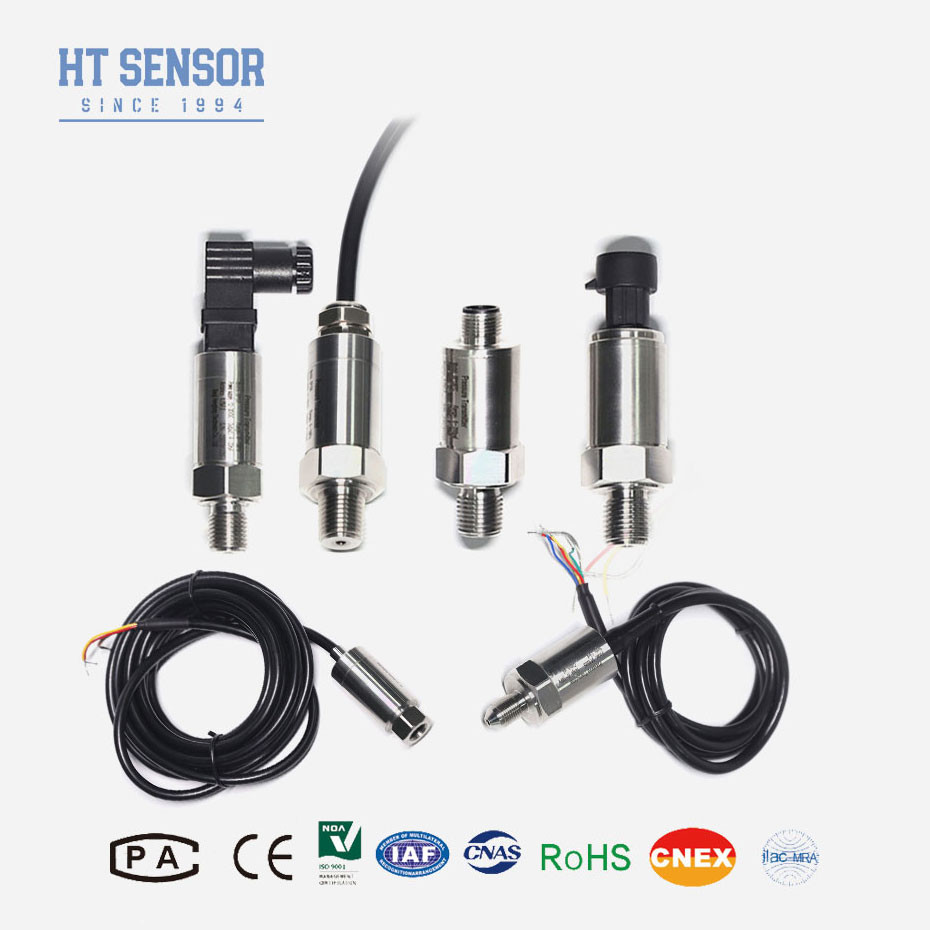

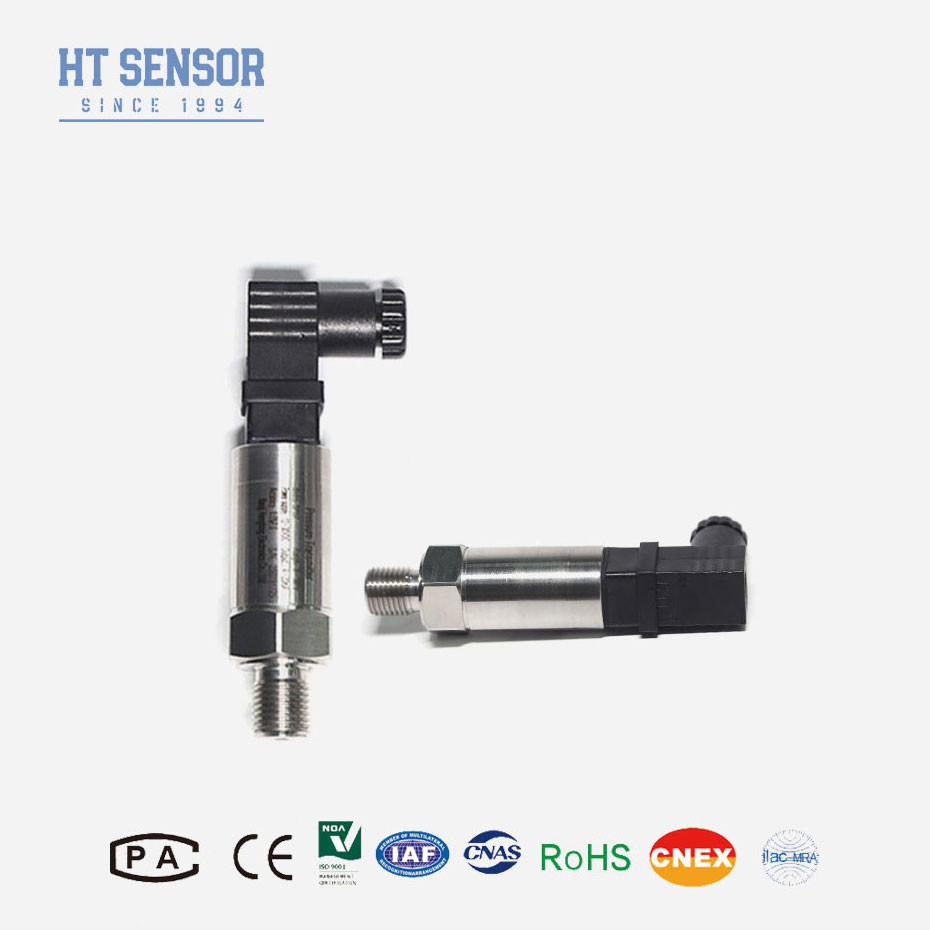

BP157 পাইজোরিসিটিভ ডিফিউজড সিলিকন চাপ ট্রান্সমিটার
উপস্থাপনা:
সেন্সরটিতে একটি পাতলা সিলিকন ডায়াফ্রাম রয়েছে যা সেন্সিং উপাদান হিসাবে কাজ করে। ডায়াফ্রামটি মাইক্রো ইলেক্ট্রোমেকানিকাল সিস্টেম (এমইএমএস) প্রযুক্তি ব্যবহার করে তৈরি করা হয়।পাইজোরিসিটিভ রেজিস্টরগুলি সিলিকন ডায়াফ্রামে ছড়িয়ে পড়েএই প্রতিরোধকগুলি যখন চাপের অধীনে ডায়াফ্রাগম বিকৃত হয় তখন তাদের প্রতিরোধের পরিবর্তন করে। যখন সেন্সরে চাপ প্রয়োগ করা হয়, সিলিকন ডায়াফ্রাগম বিকৃত হয়।বিকৃতি piezoresistive উপাদান উপর চাপ একটি পরিবর্তন কারণচাপ দ্বারা প্ররোচিত চাপটি হুইটস্টোন ব্রিজের পাইজোরিসিটিভ উপাদানগুলির প্রতিরোধের পরিবর্তন করে।চাপ দ্বারা প্ররোচিত চাপ Wheatstone সেতু মধ্যে piezoresistive উপাদান প্রতিরোধের পরিবর্তনহুইটস্টোন ব্রিজ থেকে কাঁচা আউটপুট সাধারণত খুব ছোট এবং প্রশস্তকরণের প্রয়োজন হয়। সংকেত শর্তাবলী সার্কিটগুলি সংকেতকে প্রশস্ত করে এবং একটি স্ট্যান্ডার্ড আউটপুট ফর্ম্যাটে রূপান্তর করে (যেমন, 4-20mA,0-5VDC, অথবা ডিজিটাল আউটপুট) ।
পণ্যের বৈশিষ্ট্যঃ
কম্প্যাক্ট এবং শক্তিশালী নকশা
অ্যান্টি ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স।
সম্পূর্ণভাবে ঝালাই সিলড
IP65 সুরক্ষা
একাধিক আউটপুট সংকেত
দৃঢ় নির্মাণ
সহজে একীভূত হওয়া
অ্যাপ্লিকেশনঃ
316L স্টেইনলেস স্টীল, অ ক্ষয়কারী গ্যাস এবং তরল সঙ্গে সামঞ্জস্যপূর্ণ
পেট্রোকেমিক্যাল এবং অন্যান্য শিল্প ক্ষেত্র
বায়ু সংকোচকারী, ভ্যাকুয়াম সরঞ্জাম
হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা |
-১০০ কেপিএ~০ কেপিএ~১০ কেপিএ...১০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত চাপ |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C |
±0.25% (টাইপ), ±0.5% (ম্যাক্স.) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
± 0.1% F.S./Year ((টাইপ) ± 0.2% F.S./Year ((ম্যাক্স) |
| তাপমাত্রা ত্রুটি - শূন্য |
±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| তাপমাত্রা ত্রুটি - স্প্যান |
±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-50°C ((<35KPa), 0-70°C ((স্ট্যান্ডার্ড)) -20~80 ((কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০°সি-৮০°সি |
| সঞ্চয় তাপমাত্রা |
-৪০°সি-১২০°সি |
| আবাসনের উপাদান |
304 এস এস |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল এস এস |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| সিলিং উপাদান |
ফ্লোরো কাঁচা বা পূর্ণ জোড়া সিলিং |
| ওজন |
~ ০.২০ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪ ০২০ এমএ |
১২ ০৩০ ভিডিসি |
2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের
|
| ০/১ ০৫ ভোল্ট |
| ০/১ ০১ ভোল্ট |
| 0.৫.৪.৫ ভোল্ট |
৫ ভিডিসি |
অর্ডার করার পরামর্শ
1. চাপ পরিসীমা নির্ধারণ করুন: ট্রান্সমিটার পরিমাপ করতে হবে যে চাপ পূর্ণ পরিসীমা চিহ্নিত করুন।আপনি নির্বাচন ট্রান্সমিটার ভুল এবং সম্ভাব্য ক্ষতি এড়াতে এই পরিসীমা মধ্যে সঠিকভাবে পরিমাপ করতে পারেন নিশ্চিত করুন.
2. নির্ভুলতা স্তরঃ আপনার অ্যাপ্লিকেশনের জন্য নির্ভুলতার প্রয়োজনীয়তা বুঝতে। বিভিন্ন ট্রান্সমিটার নির্ভুলতার বিভিন্ন স্তর সরবরাহ করে, তাই সঠিক তথ্যের জন্য আপনার নির্দিষ্ট চাহিদা পূরণ করে এমন একটি চয়ন করুন।
3. মাউন্টিং অপশনঃ আপনার অ্যাপ্লিকেশনে ট্রান্সমিটারটি কীভাবে মাউন্ট করা হবে তা সনাক্ত করুন, এটি সরাসরি মাউন্ট, ব্র্যাকেট মাউন্ট, বা একটি প্যানেলে সংহত করার প্রয়োজন কিনা।
4. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেকট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানিকে অবহিত করুন এবং আদেশে সেগুলি নির্দিষ্ট করুন।
5. মাউন্টিং অপশনঃ আপনার অ্যাপ্লিকেশনে ট্রান্সমিটারটি কীভাবে মাউন্ট করা হবে তা সনাক্ত করুন, এটি সরাসরি মাউন্ট, ব্র্যাকেট মাউন্ট, বা একটি প্যানেলে সংহত করার প্রয়োজন কিনা।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: আপনি কি নির্মাতা?
উত্তরঃ হ্যাঁ, আমরা পেশাদার সেন্সর প্রস্তুতকারক 29 বছরেরও বেশি সময় ধরে! আমাদের প্রযুক্তিগত দলের 10 টিরও বেশি প্রকৌশলী রয়েছে।
প্রশ্নঃ আপনি কি OEM পরিষেবা গ্রহণ করতে পারেন?
উত্তরঃ হ্যাঁ, আমরা OEM এবং ODM গ্রহণ করি।
প্রশ্ন: আমি কি আপনার পরিবেশক হতে পারি?
উঃ হ্যাঁ, আমরা বিদেশের বাজারে পরিবেশকদের সন্ধান করছি।
প্রশ্নঃ আপনার নেতৃত্বের সময় কত?
উত্তরঃ সাধারণত 3-5days. quantity above100pcs, need extra 5-7 working days.
