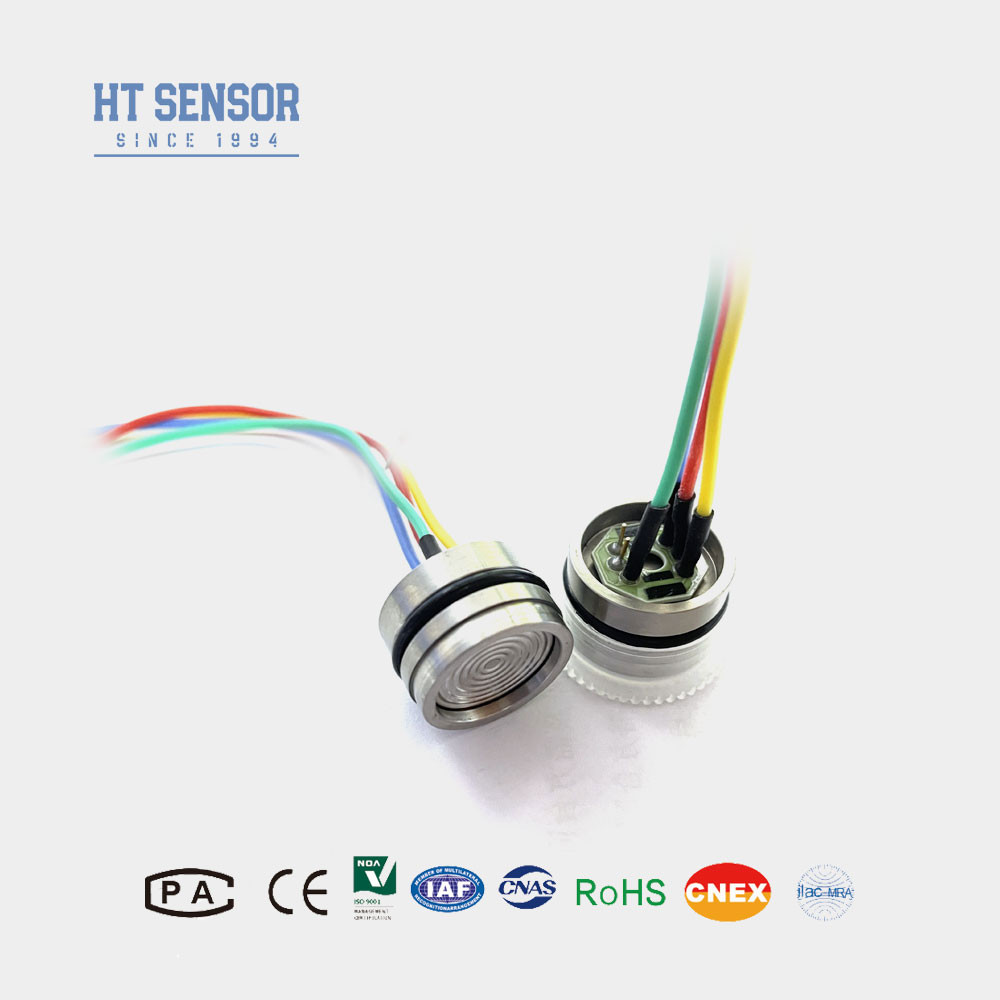

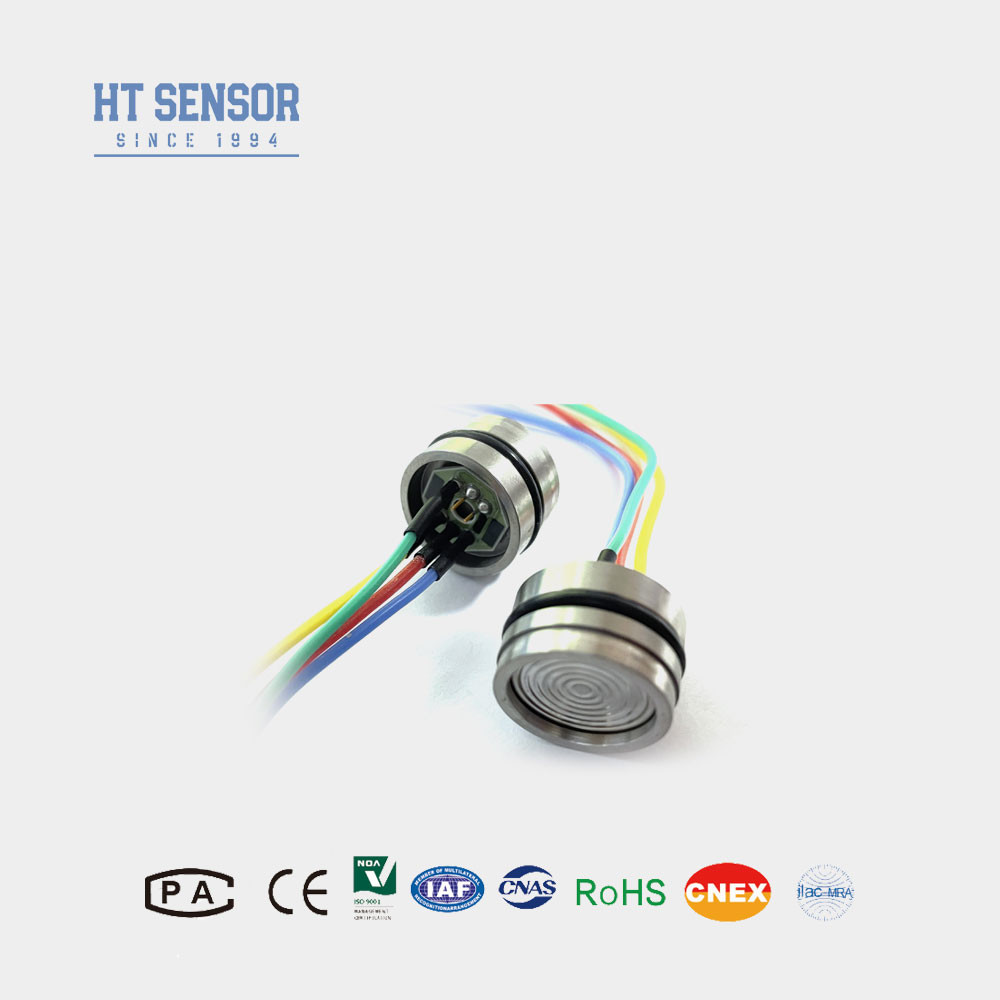

HT19 উচ্চ নির্ভুলতা পরিমাপের জন্য পিজোরেসিস্টিব সিলিকন চাপ সেন্সর সেল চাপ সেন্সর
Product Details
| উপাদান: | 316L | মিন রেঞ্জ: | 10 কেপিএ |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 60MPa | সরবরাহ: | 1.5mA (0.4-2.0mA) |
| ই এম: | হ্যাঁ | নির্বাচনযোগ্য: | সোনার ধাতুপট্টাবৃত পিন বা চার রঙের সিলিকন তার |
| মডেল: | HT19 | উচ্চ: | 12 মিমি /15 মিমি |
| তেল: | ডিফিউশন সিলিকন | থ্রেড: | না |
| বিশেষভাবে তুলে ধরা |
পিজোরেসিস্টিব সিলিকন চাপ সেন্সর সেল,উচ্চ নির্ভুলতা সিলিকন চাপ সেন্সর,HT19 পাইজোরেসিসিটিভ সিলিকন চাপ সেন্সর |
||
Product Description
HT19 উচ্চ নির্ভুলতা পরিমাপের জন্য পিজোরেসিস্টিব সিলিকন চাপ সেন্সর সেল চাপ সেন্সর
HT19 সিলিকন চাপসেন্সর
তেল ভরা সিলিকন চাপ সেন্সর প্রবর্তনঃ
উন্নত স্ট্রেস-অপ্টিমাইজড ডিজাইন
- সেন্সরটি সিন্টারড বেসে একটি অপ্টিমাইজড স্ট্রেস ডিজাইন ব্যবহার করে, উন্নত স্থিতিশীলতা এবং নির্ভুলতা প্রদান করে।
- কাটিয়া প্রান্তের এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি), সোনার তারের সংযুক্তি এবং ডায়াফ্রাম ওয়েল্ডিং প্রক্রিয়াগুলি নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে ব্যবহৃত হয়।
- উচ্চ-ভ্যাকুয়াম লেপ, চাপ চক্রের চাপ দূরীকরণ এবং উচ্চ তাপমাত্রা বৃদ্ধির চিকিত্সা আরও সেন্সরের স্থিতিশীলতা এবং পুনরাবৃত্তিযোগ্যতা উন্নত করে।
পণ্যের বৈশিষ্ট্যতেল ভরা সিলিকন চাপ সেন্সরঃ
- বিস্তৃত পরিমাপ পরিসীমাঃ0~10KPa~100Mpa
- পিজোরিসিটিভ সিলিকন সেন্সর এলিমেন্ট
- ফুল ৩১৬ এলএসএস,ফুল টাইটানিয়াম বা হ্যাস্টেলয় ডায়াফ্রাগম
- ও-রিং মাউন্ট
- উচ্চ নির্ভুলতা এবং স্থিতিশীলতা।
অ্যাপ্লিকেশন তেল ভরা সিলিকন চাপ সেন্সর:
- গ্যাস এবং তরল পরিমাপ চাপ
- পেট্রোলিয়াম শোষণ
- পানি সরবরাহ, শহরের গরম সরবরাহ
- প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা
- এভিয়েশন এবং নেভিগেশন পরিদর্শন
- হাইড্রোলিক চাপ
সিলিকন চাপ সেন্সরের বৈদ্যুতিক তথ্য
- সরবরাহঃ1.5mADC
- ইনপুট ইম্পেড্যান্স:3KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- আইসোলেশন প্রতিরোধেরঃ ≥100MΩ/50VDC
- বিচ্ছিন্নতা ভোল্টেজঃ হাউজিং এবং বৈদ্যুতিক সংযোগের মধ্যে 500VAC ক্ষতির কারণ হবে না
- মাঝারি সামঞ্জস্যপূর্ণঃ 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ তরল, গ্যাস
তেল ভরা সিলিকন চাপ সেন্সরের পারফরম্যান্স স্পেসিফিকেশন
| পারফরম্যান্স প্যারামিটারঃ | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০৫০ | °C | ||
| ≥35kPa | ০৭০ | °C | |||
| অপারেটিং তাপমাত্রা | - ২০ ¢ ৮০ | °C | |||
| সঞ্চয় তাপমাত্রা | -40 ¢125 | °C | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ২৮ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA এর ধ্রুবক বর্তমান এবং 25 °C এর পরিবেষ্টিত তাপমাত্রা | |||||
মাত্রা
দ্রষ্টব্যঃ
1. সমাবেশের সময়, প্রয়োজনীয় বায়ু tightness অর্জন করার জন্য কোর আকার এবং ট্রান্সমিটার হাউজিং সমন্বয় মনোযোগ দিতে।
2. হাউজিং সমাবেশ প্রক্রিয়া চলাকালীন, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং জ্যামিং বা ক্ষতিপূরণ প্লেট এড়াতে এমনকি চাপ প্রয়োগ করুন।
3যদি পরীক্ষার মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয় তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন যাতে ডায়াফ্রাগমের বিকৃতি বা ছিদ্র এবং কোর ক্ষতি না হয়।
5. গেইজ কোর এর নেগেটিভ প্রেসার চেম্বারে পানি, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করতে বাধা দেওয়ার জন্য গেইজ কোর এর চাপ বন্দরটি বায়ুমণ্ডলে খোলা রাখুন।
6. পিনের কোন পরিবর্তন থাকলে, দয়া করে প্রকৃত পণ্যের লেবেলটি দেখুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা সরবরাহ করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ৩০,০০০ চাপ সংবেদক ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সবসময় উপলব্ধ।
