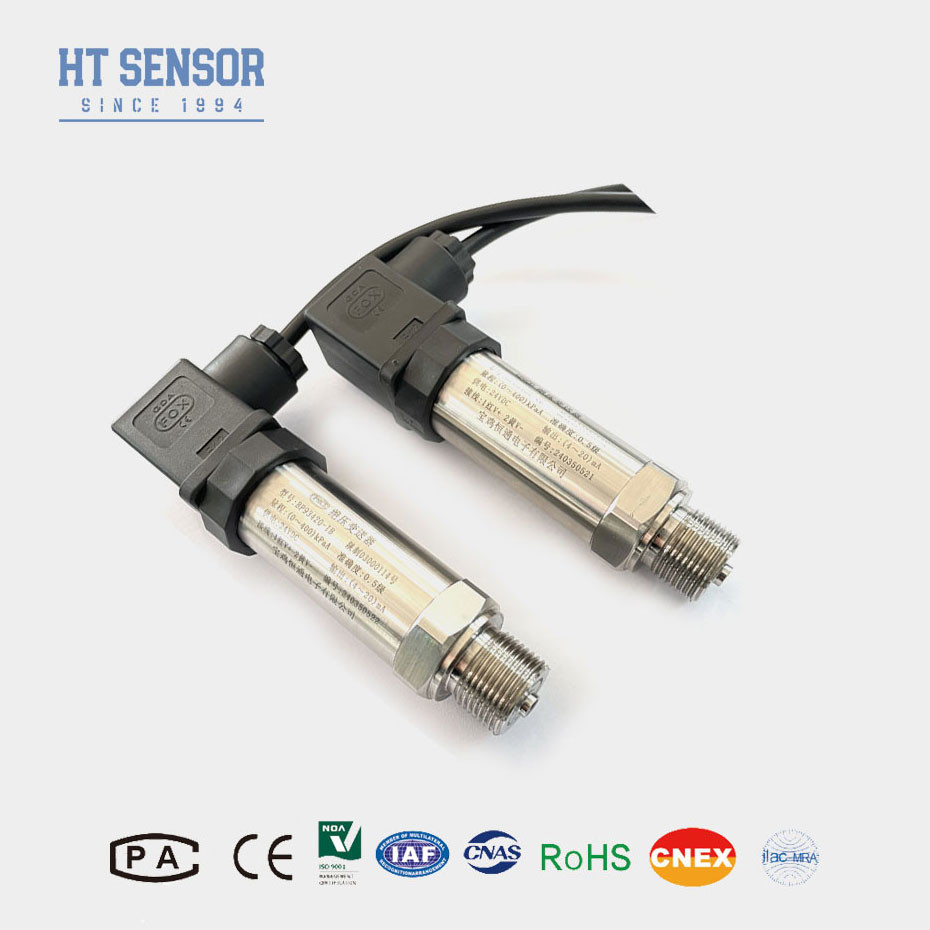

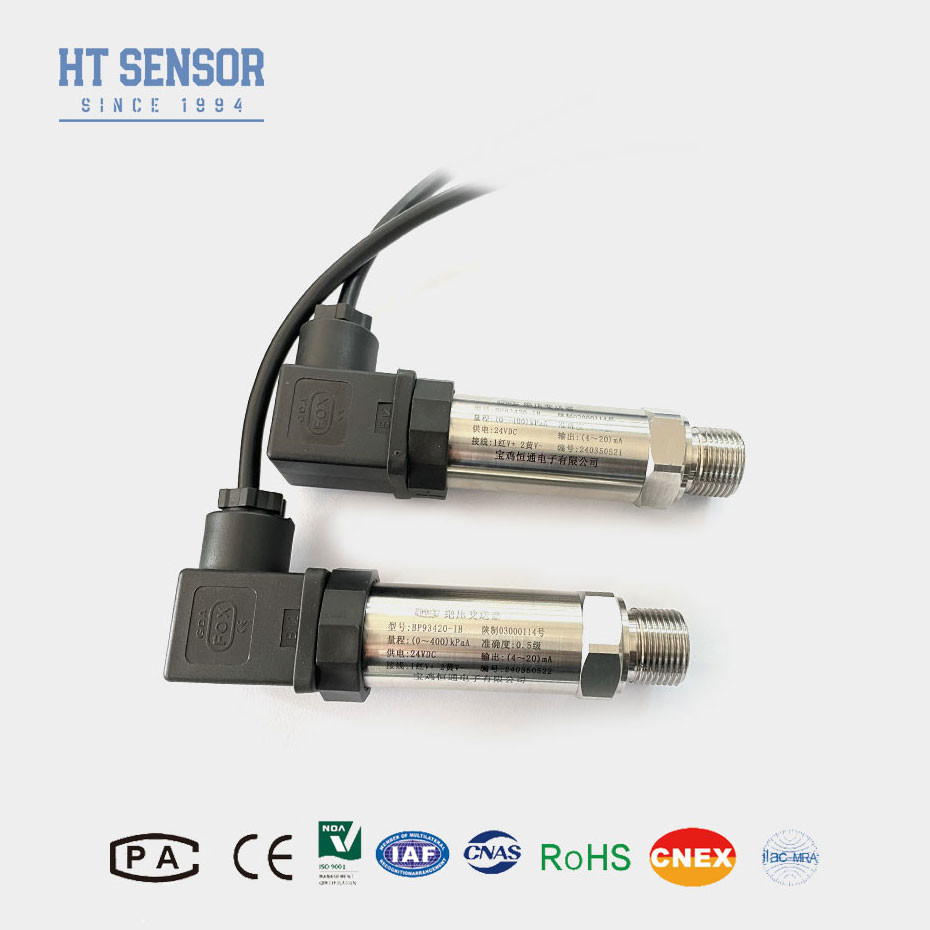

BP93420-IB ডিফিউজড সিলিকন চাপ সেন্সর উচ্চ নির্ভুলতা চাপ ট্রান্সমিটার
পণ্যের বিবরণ
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| বিশেষভাবে তুলে ধরা |
ডিফিউজড সিলিকন চাপ সেন্সর,BP93420-IB সিলিকন চাপ সেন্সর,উচ্চ নির্ভুলতা সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ
BP93420IBউচ্চ নির্ভুলতা ডিফিউজড সিলিকন চাপ ট্রান্সমিটার
পরিচিতিঃ
BP93420IB ডিফিউজড সিলিকন চাপ সেন্সর হল এক ধরনের চাপ সংবেদক যন্ত্র যা চাপের পরিবর্তন পরিমাপের জন্য ডিফিউজড সিলিকন প্রযুক্তি ব্যবহার করে।এই সেন্সরগুলোতে একটি পাতলা সিলিকন ডায়াফ্রাম থাকে যা চাপের অধীনে বিকৃত হয়, যা প্রতিরোধের পরিবর্তন ঘটায়। এই প্রতিরোধের পরিবর্তনটি একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয় যা প্রয়োগ করা চাপ নির্ধারণের জন্য প্রক্রিয়াজাত এবং ব্যাখ্যা করা যেতে পারে.ডিজিটাল ক্ষতিপূরণ প্রযুক্তি তারপর একাধিক পয়েন্টে সেন্সর তাপমাত্রা, রৈখিকতা, hysteresis এবং পুনরাবৃত্তিযোগ্যতা calibrate ব্যবহার করা হয়।ডিফিউজড সিলিকন চাপ সেন্সরগুলির অন্যতম প্রধান সুবিধা হ'ল চাপ পরিমাপের ক্ষেত্রে তাদের উচ্চ সংবেদনশীলতা এবং নির্ভুলতা। তারা সূক্ষ্ম চাপ পরিবর্তনগুলি নির্ভুলতার সাথে সনাক্ত করতে সক্ষম।তাদের বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে সঠিক চাপ পর্যবেক্ষণ অপরিহার্য.
পণ্যের বৈশিষ্ট্য
1. উচ্চ নির্ভুলতা
2. বিস্তৃত চাপ পরিসীমা
3. দ্রুত প্রতিক্রিয়া সময়
4. কমপ্যাক্ট আকার
5. কম শক্তি খরচ
6. চমৎকার রৈখিকতা
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2.বিভিন্ন শিল্প, অটোমোটিভ, এয়ারস্পেস এবং মেডিকেল অ্যাপ্লিকেশনগুলিতে চাপ পরিমাপের জন্য ডিফিউজড সিলিকন চাপ সেন্সর একটি নির্ভরযোগ্য এবং ব্যয়বহুল সমাধান সরবরাহ করে।পর্যবেক্ষণ ও নিয়ন্ত্রণের উদ্দেশ্যে সঠিক এবং রিয়েল-টাইম চাপের তথ্য সরবরাহ করা.
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সঞ্চয় তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ বেছে নেওয়া যায়। যদি কোনও বিশেষ নির্দেশনা না থাকে তবে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উঃআমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ২০ হাজার চাপ সংবেদক ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 3 ~ 5 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
