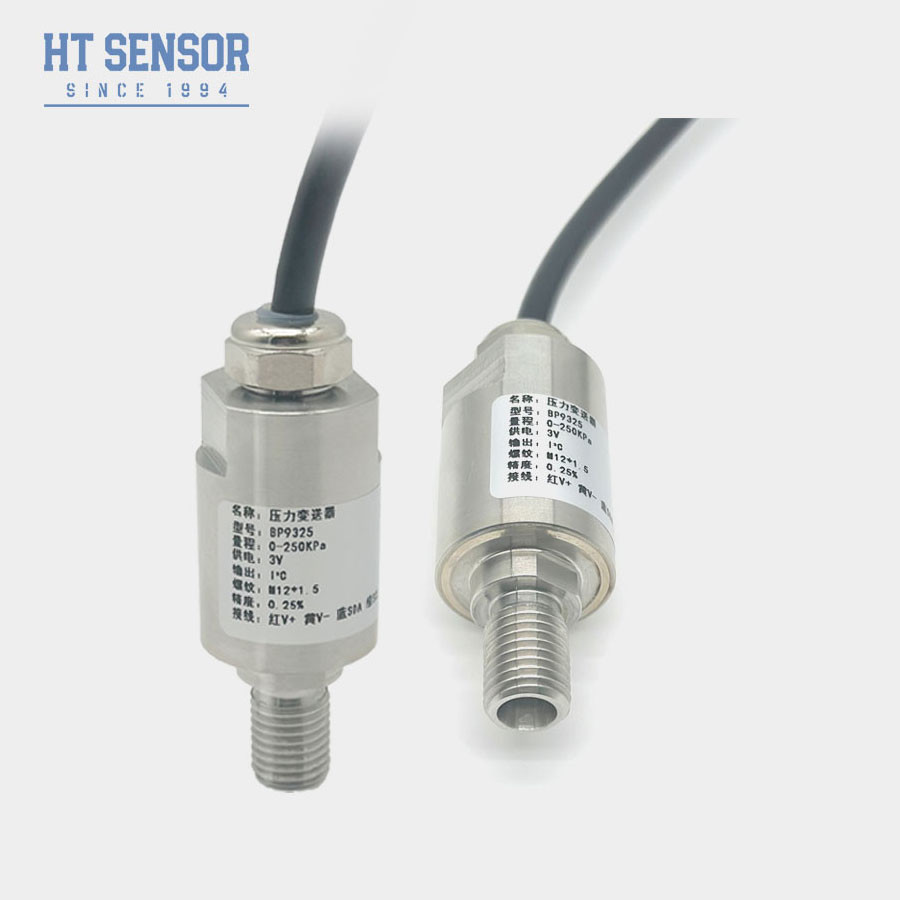

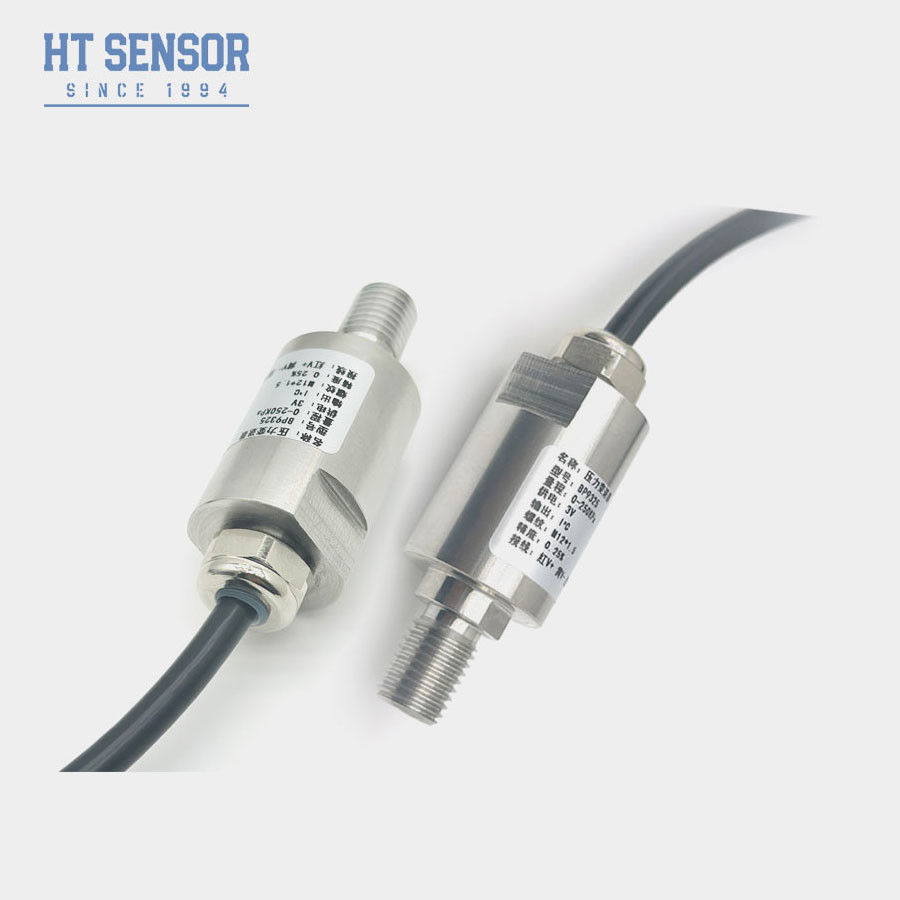

BP9325 I2C সিগন্যাল পরিমাপ শিল্প চাপ সেন্সর 304 স্টেইনলেস স্টীল সেন্সর
পণ্যের বিবরণ
| মডেল: | BP9325 | মূল প্রকার: | পিজোরেসিস্টিব সিলিকন চাপ সেন্সর |
|---|---|---|---|
| মিডিয়া সামঞ্জস্য: | বায়ু, জল এবং তেল | ক্ষতিপূরণ টেম্প: | 0~70°C |
| ট্রেডমার্ক: | এইচটি সেন্সর | চাপের ধরন: | গেজ, পরম, সিল চাপ |
| আবাসনের উপাদান: | স্টেইনলেস স্টীল | সিগন্যাল আউটপুট: | I2C |
| আইপি রেটিং: | আইপি ৬৫ | সংযোগ করুন: | G1/4 বা OEM |
| বিশেষভাবে তুলে ধরা |
BP9325 শিল্প চাপ সেন্সর,আই২সি সিগন্যাল পরিমাপ শিল্প চাপ সেন্সর,304 স্টেইনলেস স্টীল ইন্ডাস্ট্রিয়াল চাপ সেন্সর |
||
পণ্য বিবরণ
BP9325-I2C ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর গ্যাজ এবং পরম চাপ অপশন সহ
ইন্ডাস্ট্রিয়াল BP9325 সিলিকন ইন্ডাস্ট্রিয়াল প্রেসার সেন্সরের জন্য I2C আউটপুট
BP9325-I2C সিলিকন পাইজোরেসিটিভ চাপ সেন্সর
শিল্প চাপ সংবেদকের পণ্যের ভূমিকা
BP9325-I2C চাপ সেন্সর আমাদের স্ব-বিকাশিত HT সিরিজের সিলিকন পিজোরেসিটিভ বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোরকে সিগন্যাল পরিমাপ উপাদান হিসাবে গ্রহণ করে।সিগন্যাল প্রসেসিং সার্কিট স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আইআইসি আউটপুট সিগন্যালে রূপান্তর করে। পণ্যটি উপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির জন্য কঠোর পরীক্ষার এবং বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে,স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করা.
শিল্প চাপ সংবেদকের পণ্যের বৈশিষ্ট্য
- অর্থনৈতিক এবং কম্প্যাক্ট
- চাপ এবং তাপমাত্রা অর্জনের জন্য দ্বৈত ২৪-বিট এডিসি
- স্ট্যান্ডার্ড আই২সি যোগাযোগ প্রোটোকল
- সমস্ত স্টেইনলেস স্টীল 316L উপাদান
শিল্প চাপ সংবেদকের প্রয়োগ এবং শিল্প
- 316L স্টেইনলেস স্টিলের জন্য অ- ক্ষয়কারী মিডিয়াগুলির জন্য চাপ পরিমাপ
- শিল্প প্রক্রিয়া সাইট যেমন পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা ইত্যাদি
- জাহাজ নির্মাণ ও এয়ারস্পেস শিল্প
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
- ইন্টারনেট অব থিংস (আইওটি)
| BP9325-I2C শিল্প চাপ সেন্সরের পারফরম্যান্স পরামিতি | |
| পরিসীমা | -১০০ কেপিএ...০ ৩৫ কেপিএ...৩.৫ এমপিএ...১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ |
| পাওয়ার সাপ্লাই | 3.0ভোল্ট ∙ ৩.৬ভোল্ট ডিসি |
| আউটপুট সংকেত | ডিজিটাল আই২সি (চাপ, তাপমাত্রা) |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ), ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা এবং হাইস্টেরেসিস | 0.02% F.S (সাধারণ), 0.05% F.S (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S/year (সাধারণ), ±0.2% F.S/year (সর্বোচ্চ) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | -20-70°C ((≤10MPa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| ধ্রুবক অপারেটিং বর্তমান | ৩ এমএ ডিসি |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 50MΩ @50V DC |
| সুরক্ষা গ্রেড | আইপি ৬৫ |
| ও-রিং | ফ্লুরো রবার |
| ওজন | ~০.৪ কেজি |
যোগাযোগ প্রোটোকল
BP-I2C বাহ্যিক ডিভাইসের সাথে যোগাযোগের জন্য I2C বাস প্রোটোকল ব্যবহার করে। সমস্ত ডেটা যোগাযোগ MSB থেকে শুরু হয়, ডিফল্ট 7-বিট I2C ডিভাইসের ঠিকানা 0x78।BP-IIC একটি I2C দাস ডিভাইস হিসাবে কাজ করে, এবং মাস্টার ডিভাইস নিম্নলিখিত কমান্ড ফরম্যাট ব্যবহার করে এটির সাথে যোগাযোগ করতে পারেন::
যখন BP-I2C ডিজিটাল আউটপুট সেট করা হয় (I2C 0xAC কমান্ড ব্যবহার করে), B[23:0] যথাক্রমে তিনটি বাইটে আউটপুট হবে। ব্যবহারকারীরা নিম্নলিখিত সূত্র ব্যবহার করে সহজে শতাংশে রূপান্তর করতে পারেনঃ
ক্যালিব্রেটেড ৫-বাইটের ডেটা পড়ার জন্য 0xAC I2C কমান্ড ব্যবহার করার সময়, তাপমাত্রার তথ্য ১৬-বিট ডেটার শেষ দুটি বাইট দ্বারা সরবরাহ করা হয়।ব্যবহারকারীরা সহজেই নিম্নলিখিত সূত্র ব্যবহার করে প্রকৃত তাপমাত্রায় T মান রূপান্তর করতে পারেন:
দ্রষ্টব্যঃ সেন্টার ডিফল্ট 10% ~ 90%, সেন্সর সেন্টার শূন্য পয়েন্ট 10% এর সাথে মিলে যায়, পূর্ণ পয়েন্ট 90% এর সাথে মিলে যায়। সেন্সর ডিফল্ট তাপমাত্রা মানগুলি আউটপুট করে না।তাপমাত্রা আউটপুট কাস্টমাইজেশন প্রয়োজন.
| নির্বাচন অনুস্মারক |
1. প্রয়োজনীয় বায়ুরোধীতা অর্জনের জন্য সমাবেশের সময় কোর আকারটি ট্রান্সমিটার হাউজিংয়ের সাথে মেলে তা নিশ্চিত করুন।
2.........................
3. মাপ মাধ্যমটি কোর ডায়াফ্রাম হাউজিং (316L) উপাদানটির সাথে সামঞ্জস্যপূর্ণ হতে হবে। অন্যথায়, অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা নির্দিষ্ট করুন।
4সেন্সর ডায়াফ্রাগমকে ধারালো জিনিস দিয়ে চাপবেন না যাতে কোর ক্ষতিগ্রস্ত হতে পারে এমন বিকৃতি বা ছিদ্র এড়ানো যায়।
5. গেইজ কোর এর ভেন্ট টিউব বায়ুমণ্ডলে খোলা রাখুন.
6যদি পিনের কন্ডিশনে পরিবর্তন হয়, তবে কোরটিতে সংযুক্ত লেবেলটি দেখুন।
