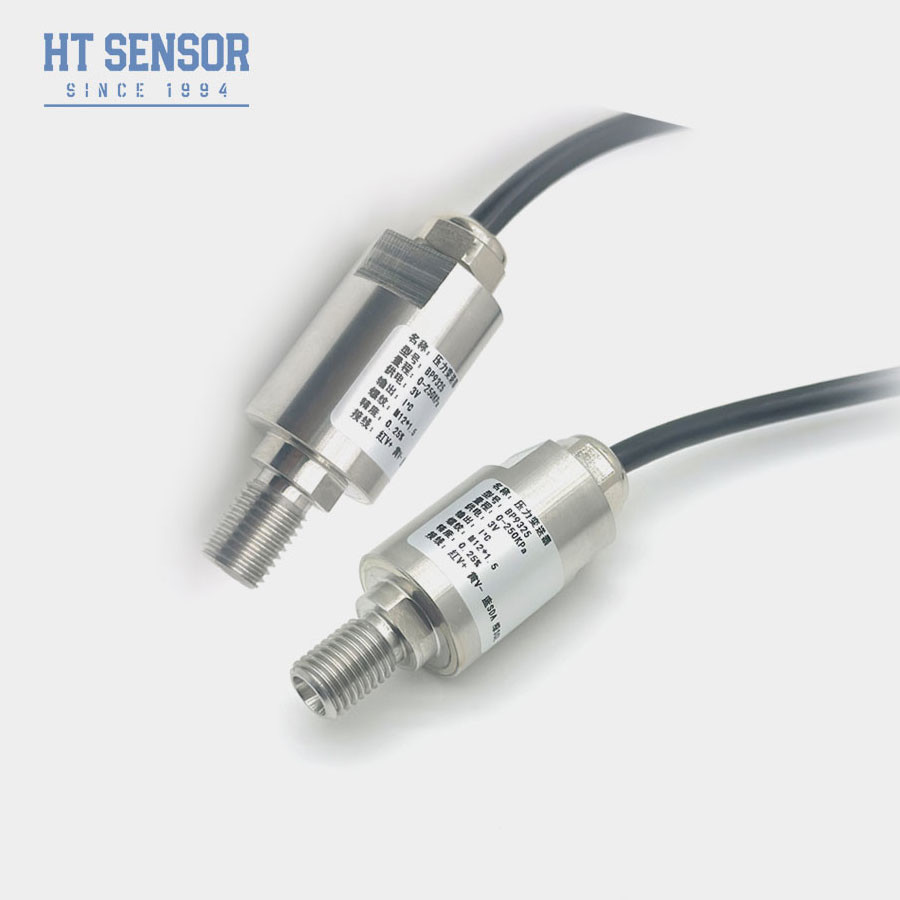

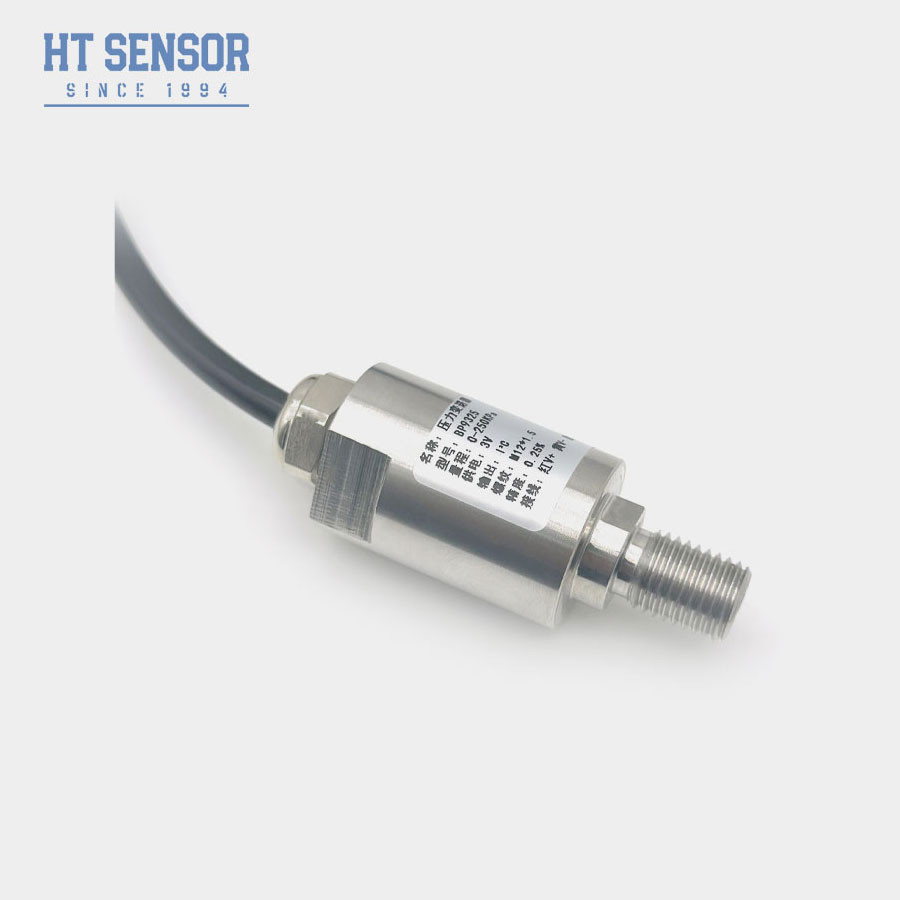

BP9325 সিলিকন ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর I2C আউটপুট বিভিন্ন অ্যাপ্লিকেশন জন্য চাপ ট্রান্সমিটার
Product Details
| মডেল নং।: | BP9325 | আবাসনের উপাদান: | স্টেইনলেস স্টীল |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | -20℃ থেকে +80℃ | পাওয়ার সাপ্লাই: | 3-3.6V |
| চাপ পরিসীমা: | 0-10kpa～60MPa | আইপি রেটিং: | আইপি ৬৫ |
| সিগন্যাল আউটপুট: | I2C (চাপ 、তাপমাত্রা) | সংযোগের ধরন: | তারের সাথে |
| গ্যারান্টি: | ২ বছর | প্রকার: | ডিফিউজড সিলিকন পিজোরেসিস্টভ |
| বিশেষভাবে তুলে ধরা |
BP9325 শিল্প চাপ সেন্সর,আই২সি ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর,সিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর |
||
Product Description
BP9325 সিলিকন ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর I2C বিভিন্ন অ্যাপ্লিকেশনের জন্য আউটপুট
সিলিকন ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর প্রবর্তনঃ
HT19F-I2C চাপ সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে আমাদের কোম্পানীর দ্বারা উন্নত HT সিরিজ সিলিকন piezoresistive তেল কোর ব্যবহার করে,এবং সংকেত প্রক্রিয়াকরণ সার্কিট স্টেইনলেস স্টীল হাউজিং মধ্যে অবস্থিত. সেন্সর সিগন্যালকে একটি স্ট্যান্ডার্ড আউটপুট আইআইসি সিগন্যালে রূপান্তর করুন। কঠোর পরীক্ষা এবং বয়স্ক স্ক্রিনিংয়ের পরে, পণ্যটির স্থিতিশীল এবং নির্ভরযোগ্য পারফরম্যান্স রয়েছে।
পণ্যের বৈশিষ্ট্যইন্ডাস্ট্রিয়াল চাপ সেন্সর:
- • অর্থনৈতিক এবং ছোট আকার
- • পরিসীমা -১০০ কেপিএ... ০ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ... ১০০ এমপিএ
- • পরিমাপ চাপের ধরন, পরম চাপের ধরন
- • যথাক্রমে চাপ এবং তাপমাত্রা অর্জনের জন্য দ্বৈত 24-বিট এডিসি
- • স্ট্যান্ডার্ড আই২সি যোগাযোগ প্রোটোকল
- • সমস্ত স্টেইনলেস স্টীল 316L উপাদান
অ্যাপ্লিকেশনসিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর:
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ।
- তরল স্তর পরিমাপ।
- বুদ্ধিমান চাপ পরিমাপ যন্ত্র।
- গ্যাস এবং তরল চাপ পরিমাপ।
- মেডিকেল সরঞ্জাম।
- ইন্টারনেট অব থিংস।
মৌলিক শর্তসিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর:
- পাওয়ার সাপ্লাইঃ 3.0-3.6VDC
- আউটপুটঃ আই২সি (চাপ, তাপমাত্রা)
| শিল্প চাপ সংবেদকের পারফরম্যান্স প্যারামিটার: | |||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| সিল করা ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | ||
| পারফরম্যান্স প্যারামিটার | ইউনিট | ||
| পাওয়ার সাপ্লাইঃ | 3.০ থেকে ৩।6 | V ডিসি | |
| আউটপুট সিগন্যালঃ | ডিজিটাল আই২সি (চাপ, তাপমাত্রা) | ||
| ধ্রুবক কাজ বর্তমানঃ | <3 | mA ডিসি | |
| তাপমাত্রা সঠিকতাঃ | ±2 (ডিফল্টরূপে তাপমাত্রা আউটপুট নেই, তাপমাত্রা আউটপুট কাস্টমাইজ করা প্রয়োজন) | °C | |
| চাপ নির্ভুলতাঃ | ±0.2 (±0.5 @35kPa) | % এফএস | |
| আইসোলেশন প্রতিরোধ ক্ষমতাঃ | 50MΩ@50V DC | ||
| আইসোলেশন শক্তিঃ | 50Hz, 500V এসি | ||
| অপারেটিং তাপমাত্রাঃ | -৩০ থেকে ৮০ | °C | |
| সংরক্ষণের তাপমাত্রাঃ | -৪০ থেকে ৮০ | °C | |
| ওভারলোডঃ | 1.5 গুণ পূর্ণ স্কেল চাপ বা 110MPa হল সর্বনিম্ন মান | ||
যোগাযোগ প্রোটোকল
BP9325 বাইরের জগতের সাথে যোগাযোগের জন্য আই 2 সি বাস প্রোটোকল ব্যবহার করে। সমস্ত ডেটা যোগাযোগ এমএসবি থেকে শুরু হয় এবং ডিফল্ট 7 বিট আই 2 সি ডিভাইসের ঠিকানা 0x78। এটি আই 2 সি এর একটি দাস ডিভাইস,এবং মাস্টার ডিভাইস নিম্নলিখিত বিন্যাসে কমান্ড ব্যবহার করে এটির সাথে যোগাযোগ করতে পারেন.
যখন HT19F-I2C ডিজিটাল আউটপুট সেট করা হয় (I2C 0xAC কমান্ড ব্যবহার করে), B[23:0] তিনটি ভাগে বিভক্ত হবে
প্রতিটি বাইট পৃথকভাবে আউটপুট করা হয়, এবং ব্যবহারকারী নিম্নলিখিত সূত্র ব্যবহার করে এটিকে সহজে শতাংশে রূপান্তর করতে পারেনঃ
যখন 0xAC এর I2C কমান্ডটি 5 বাইট ক্যালিব্রেটেড ডেটা পড়ার জন্য ব্যবহার করা হয়, তাপমাত্রা তথ্য শেষ দুটি থেকে গঠিত হয় 16 বিট তথ্য সরবরাহ করা হয়,এবং ব্যবহারকারী সহজেই নিম্নলিখিত সূত্র ব্যবহার করে প্রকৃত তাপমাত্রা মধ্যে T মান রূপান্তর করতে পারেন ডিগ্রী মান.
দ্রষ্টব্যঃ ডিফল্ট ব্রিজটি 10% ~ 90%, সেন্সর ব্রিজের শূন্য পয়েন্টটি 10% এর সাথে মিলে যায় এবং পূর্ণ পয়েন্টটি সঠিক। মানটি 90%। সেন্সরের ডিফল্টরূপে কোনও তাপমাত্রা আউটপুট নেই।তাপমাত্রা আউটপুট কাস্টমাইজ করা প্রয়োজন.
| অর্ডার করার পরামর্শ |
1. কোর আকার এবং ট্রান্সমিটার হাউজিং মধ্যে ফিট মনোযোগ দিতে সমাবেশ সময়
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্থ করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হতে হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
