BP9325 সিলিকন পিজেওরেসিটিভ চাপ সেন্সর সহ হাইড্রোলিক এবং নিউম্যাটিক কন্ট্রোল সিস্টেম

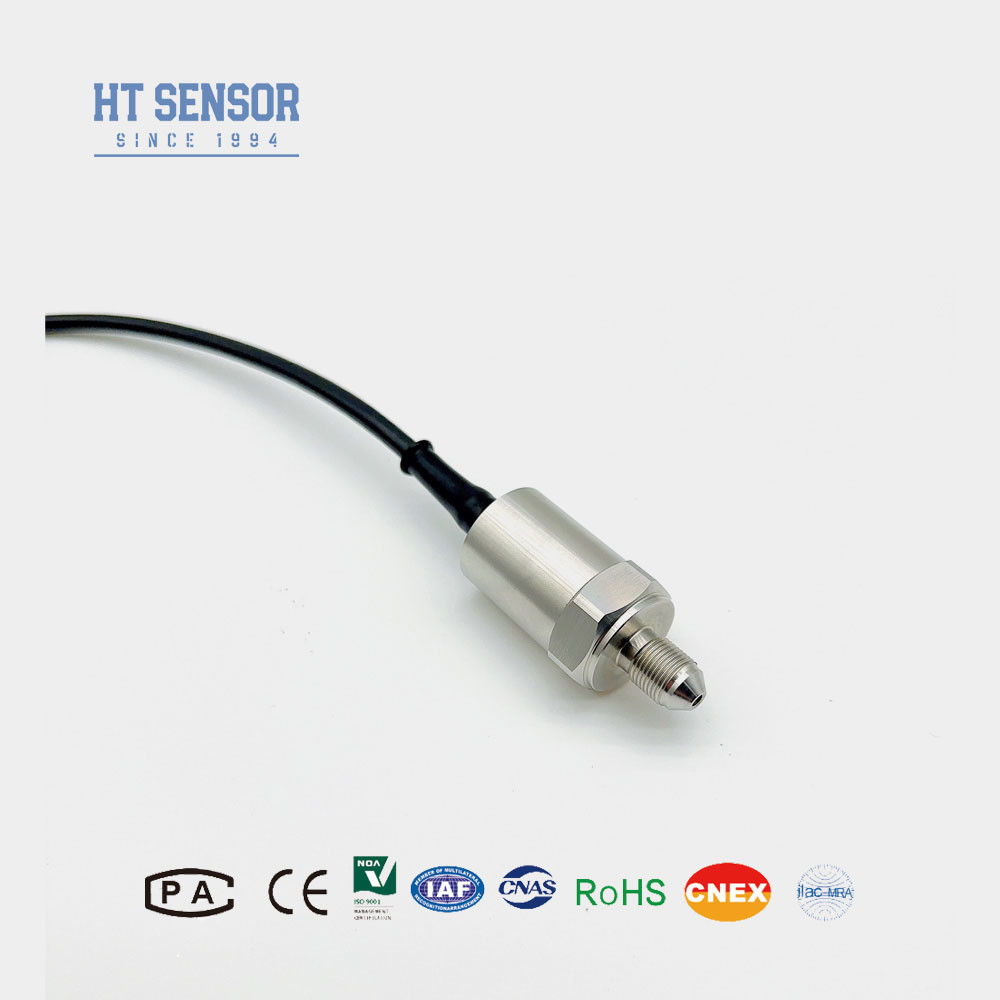

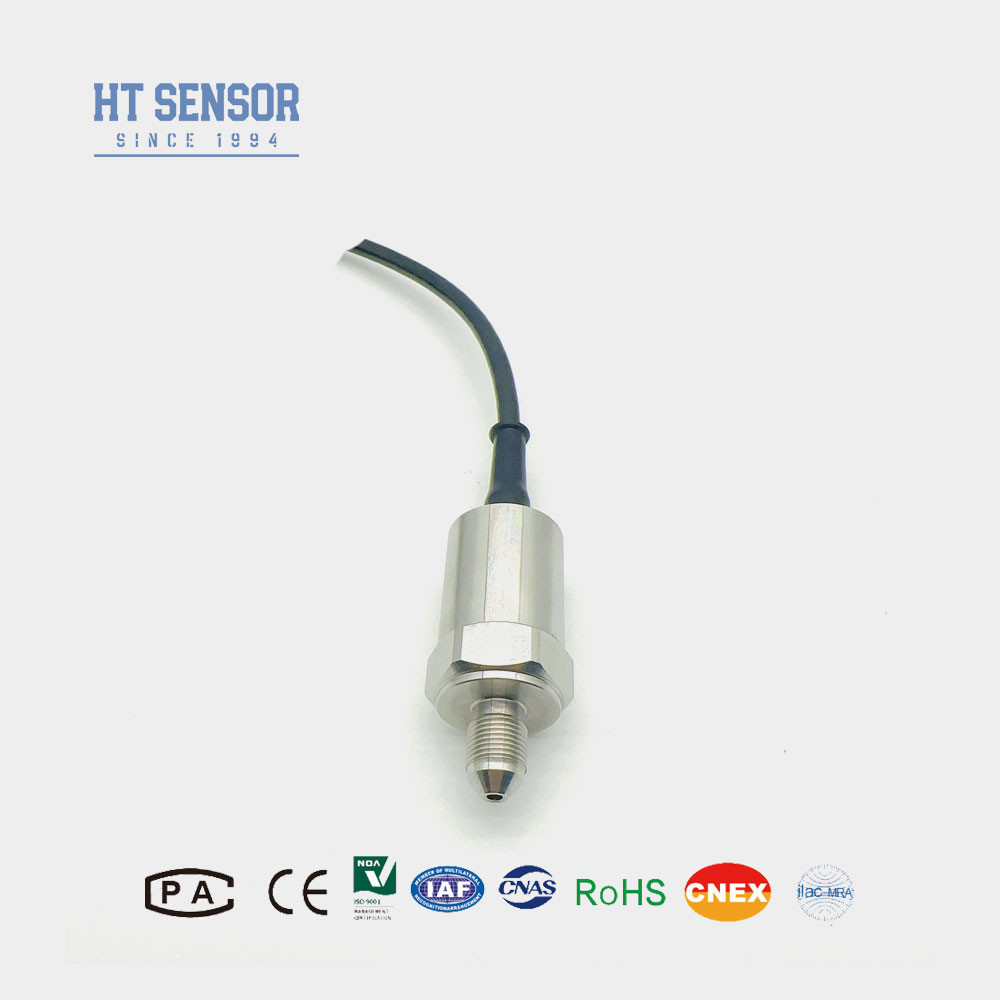

BP9325 সিলিকন পিজোরিসিটিভ চাপ সেন্সর
সিলিকন ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর প্রবর্তনঃ
BP9325 সিলিকন পাইজোরিসিটিভ চাপ সেন্সর একটি অত্যন্ত স্থিতিশীল সেন্সর যা একটি বিচ্ছিন্ন সিলিকন উপাদান ব্যবহার করে।সেন্সরটি একটি 316L বিচ্ছিন্নতা ডায়াফ্রাম এবং সিলিকন তেলের মাধ্যমে সিলিকন ডায়াফ্রামে এটি প্রেরণ করে মাধ্যমের পার্থক্য চাপ পরিমাপ করেডিফিউজড সিলিকন উপাদানটি তরল এবং গ্যাসের উভয় চাপের সঠিকভাবে পরিমাপ করার জন্য পিজোরেসিটিভ প্রভাব ব্যবহার করে। এই নকশাটি সঠিক এবং নির্ভরযোগ্য চাপ পরিমাপ নিশ্চিত করে।এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি জনপ্রিয় পছন্দএটি উচ্চ সংবেদনশীলতা এবং কম শক্তি খরচ প্রদান করে, যা এটিকে শক্তির দক্ষতা এবং ব্যাটারি চালিত ডিভাইসের জন্য নিখুঁত করে তোলে।
পণ্যের বৈশিষ্ট্যসিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1. উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল কেসিং ব্যবহার করে, উপকরণ সঙ্গে.
2. যেমন পূর্ণ টাইটানিয়াম এবং হ্যাস্টেলয় ডায়াফ্রাগম।
3. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য পয়েন্ট সংশোধন জন্য পুরু ফিল্ম সার্কিট ব্যবহার করে।
4উচ্চ নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা।
অ্যাপ্লিকেশনসিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত।
2হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা।
3প্রসেস কন্ট্রোল।
মৌলিক শর্তসিলিকন ইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1পাওয়ার সাপ্লাইঃ ≤2mADC (সাধারণ মান 1.5mADC)
2ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ ~ 6KΩ
3. আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
4বৈদ্যুতিক সংযোগঃ স্বর্ণ কভার পিন বা 100mm উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারঃ |
| পরিমাপ পরিসীমা |
গজ ((জি) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| নিখুঁত ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| সিল করা (S) |
3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa |
| |
প্রকার |
ম্যাক্স |
ইউনিট |
| রৈখিকতা |
±0.15 |
±0.3 |
%F.S |
| পুনরাবৃত্তিযোগ্য |
0.05 |
0.1 |
%F.S |
| হাইস্টেরেসিস |
0.05 |
0.1 |
%F.S |
| শূন্য অফসেট আউটপুট |
০±১ |
০±২ |
এমভি |
| পূর্ণ স্কেল আউটপুট |
≤20 কেপিএ |
৫০±১০ |
৫০±৩০ |
এমভি |
| ≥35kPa |
১০০±১০ |
১০০±৩০ |
এমভি |
| শূন্য অফসেট টেম্প। ড্রিফট |
≤20 কেপিএ |
± 1 |
±2 |
%F.S |
| ≥35kPa |
±0.5 |
± 1 |
%F.S |
| পূর্ণ স্কেল তাপমাত্রা |
≤20 কেপিএ |
± 1 |
±2 |
%F.S |
| ≥35kPa |
±0.5 |
± 1 |
%F.S |
| টেম্পারেশন। |
≤20 কেপিএ |
০-৫০ |
oC |
| ≥35kPa |
০-৭০ |
oC |
| অপারেটিং তাপমাত্রা |
- ২০ থেকে ৮০ |
oC |
| সংরক্ষণ তাপমাত্রা |
-৪০-১২৫ |
oC |
| অনুমোদিত ওভারলোড |
পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন |
|
| ফাটল চাপ |
পূর্ণ স্কেল 5X |
|
| দীর্ঘমেয়াদী স্থিতিশীলতা |
0.২% |
অর্থবছর/বছর |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
|
| আইসোলেশন প্রতিরোধের |
≥200MΩ 100VDC |
|
| ও-রিং সিল |
নাইট্রিল গাম বা ফ্লোরো গাম |
|
| কম্পন |
10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই |
|
| শক |
১০০ গ্রাম, ১১ মিলিমিটার |
|
| প্রতিক্রিয়া সময় |
≤1ms |
|
| ভরাট মাধ্যম |
সিলিকন তেল |
|
| ওজন |
~০.২ কেজি |
|
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA এর ধ্রুবক বর্তমান এবং 25 °C এর পরিবেষ্টিত তাপমাত্রা |
দ্রষ্টব্যঃ
1. সমাবেশের সময়, প্রয়োজনীয় বায়ু-শক্ততা অর্জনের জন্য সেন্সর উপাদান এবং ট্রান্সমিটার হাউজিংয়ের আকারের মধ্যে ফিট মনোযোগ দিন।
2. সমাবেশের সময়, সেন্সরটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্থ করা এড়াতে এটি সমানভাবে চাপুন।
3. পরিমাপ মাধ্যমটি সেন্সর এলিমেন্ট ডায়াফ্রাম এবং কেসিংয়ের উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ হতে হবে। যদি তা না হয় তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. সেন্সর ডায়াফ্রাগম চাপতে ধারালো বস্তু ব্যবহার করবেন না, কারণ এটি ডায়াফ্রাগমের বিকৃতি বা ছিদ্র সৃষ্টি করতে পারে এবং সেন্সর উপাদানটিকে ক্ষতিগ্রস্ত করতে পারে।
5চাপ সেন্সরের ভেন্টিলেশন টিউবকে বায়ুমণ্ডলের জন্য উন্মুক্ত রাখতে হবে।
6যদি পিনের কন্ডিশনে পরিবর্তন হয়, তাহলে সঠিকতা নিশ্চিত করার জন্য সেন্সর এলিমেন্টের লেবেল অনুসরণ করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা সরবরাহ করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র প্রতি মাসে ৩০,০০০ চাপ সংবেদক ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে সম্পূর্ণ সক্ষম।সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কেমন? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের ওয়ারেন্টি সময় চালানের পরে 24 মাস, এবং আমাদের বিক্রয়োত্তর 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশ সবসময় উপলব্ধ।
