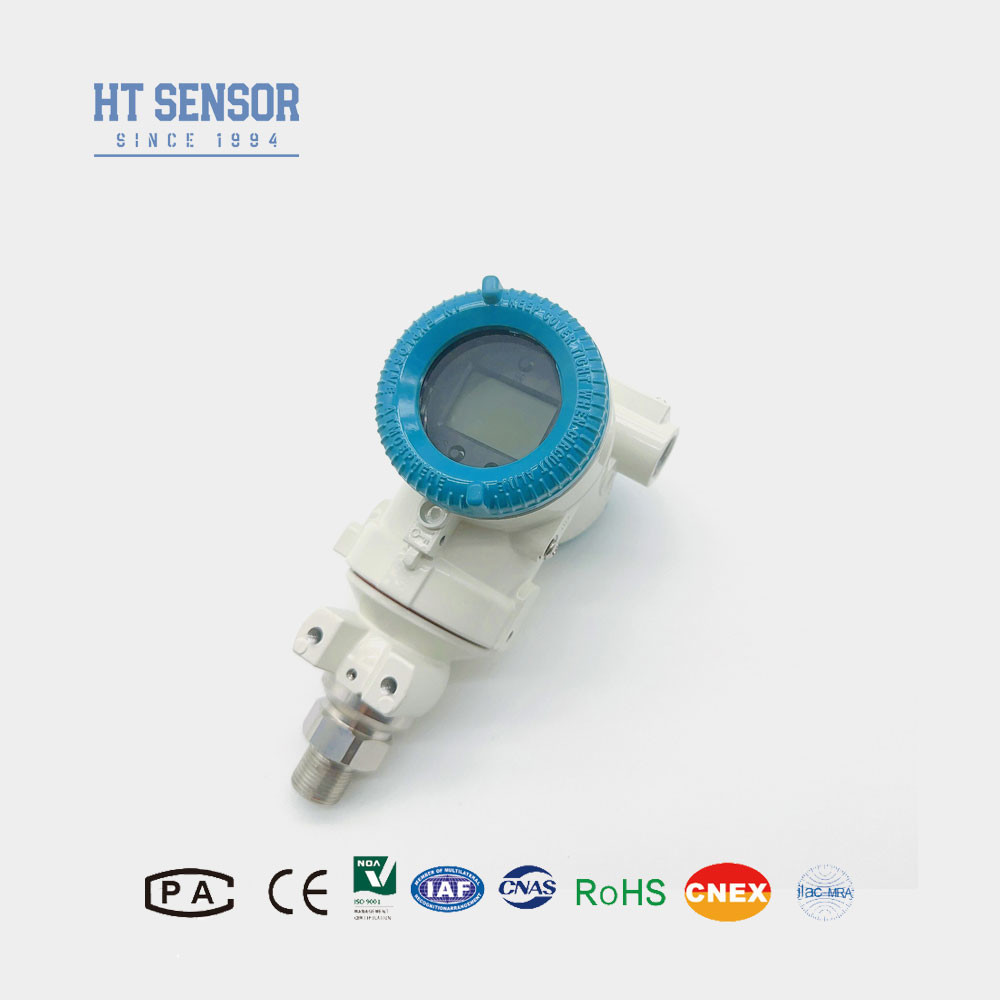

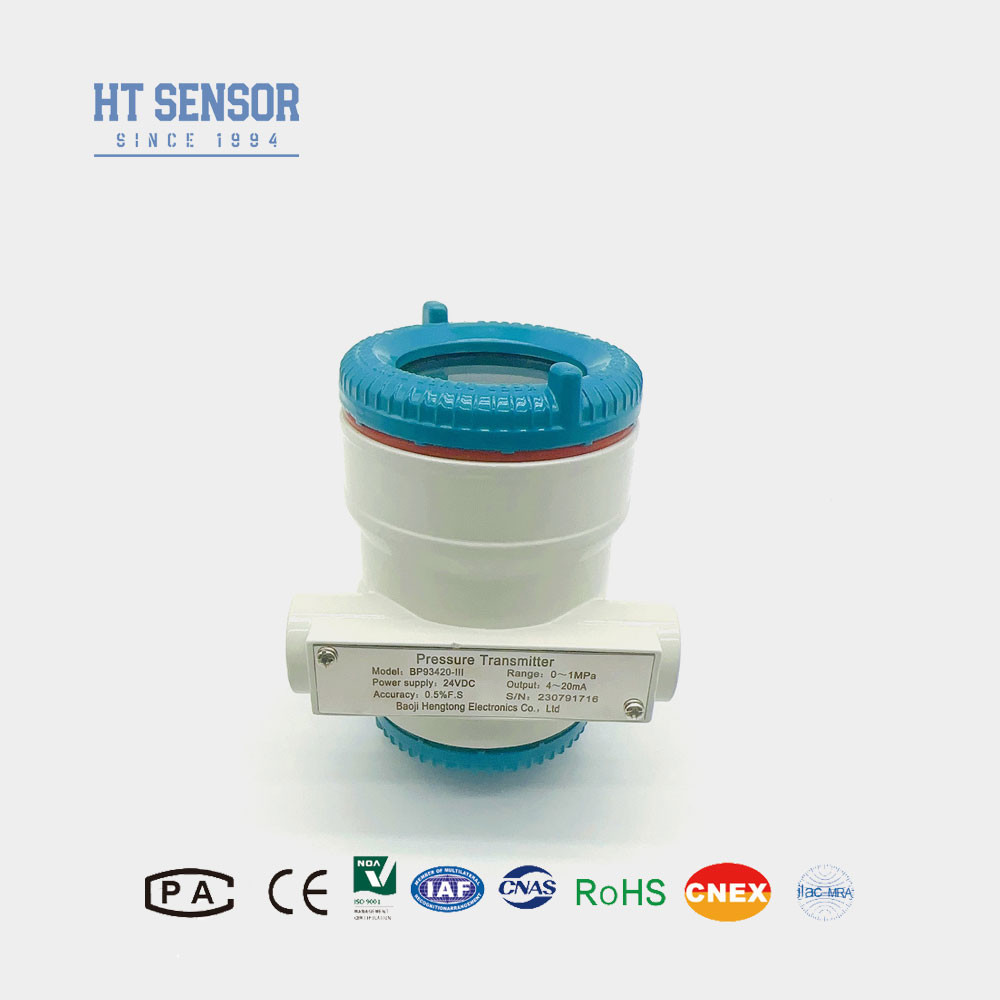

BP93420-IIIAশিল্প চাপ সেন্সর
প্রবর্তনইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সডুসার:
BP93420-IIIA শিল্প চাপ সেন্সর ট্রান্সমিটার একটি চাপ সেন্সর মডিউল এবং একটি বুদ্ধিমান সার্কিট বোর্ড গঠিত। স্মার্ট সেন্সর উপাদান একটি সিলিকন চাপ সেন্সর অন্তর্ভুক্ত,মিটারিং ডায়াফ্রাম ডিটেকশন সার্কিট, তাপমাত্রা সেন্সর, এবং তাপমাত্রা ক্ষতিপূরণ সার্কিট।বুদ্ধিমান সার্কিট বোর্ড একটি মাইক্রো কম্পিউটার নিয়ামক এবং চাপ সংকেত বৈদ্যুতিক সংকেত রূপান্তর সম্পন্ন করতে পেরিফেরিয়াল সার্কিট গঠিতএটি তরল, গ্যাস বা বাষ্পের চাপ পরিমাপের জন্য শিল্প সেটিংসে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যএরইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সডুসার:
1. বিস্তৃত পরিমাপ পরিসীমা, বিভিন্ন চাপ ইন্টারফেস ফর্ম এবং আইপি 65 সুরক্ষা স্তর।
2বিভিন্ন আউটপুট সিগন্যাল ফর্ম, নিয়মিত এবং প্রদর্শিত।
3. নিয়ন্ত্রিত শূন্যপয়েন্ট এবং পূর্ণ স্কেল.
4. কোর উচ্চ নির্ভুলতা এবং উচ্চ কর্মক্ষমতা ছড়িয়ে সিলিকন ব্যবহার করেপাইজোরেসিস্টিব চাপ সেন্সর।
অ্যাপ্লিকেশনএরইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সডুসার:
1. 316L স্টেইনলেস স্টিলের মধ্যে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত।
2পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং জলবিদ্যুৎ।
3. কঠোর আউটডোর শিল্প পরিবেশে চাপ পরিমাপ এবং নিয়ন্ত্রণ।
4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| পারফরম্যান্স প্যারামিটারইন্ডাস্ট্রিয়াল প্রেসার সেন্সর ট্রান্সডুসার |
| পরিমাপ পরিসীমা |
-১০০ কেপিএ...০ কেপিএ ~১০ কেপিএ...৬০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
≤±0.1% এফএস |
| হাইস্টেরেসিস |
≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
অ্যালুমিনিয়াম খাদ |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ওজন |
~ ০.৮ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময় দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লোরিন রাবার ও-রিংগুলির নামমাত্র অপারেটিং তাপমাত্রা -20 °C ~ 250 °C। যখন অপারেটিং তাপমাত্রা -20 °C এর নিচে পড়ে, EPDM O- টাইপ সিলিং রিংগুলি নির্বাচন করা উচিত।
6. ক্যাবল ডিফল্ট ক্যাবল সংযুক্ত সঙ্গে আসে না. যদি আপনি ক্যাবল প্রয়োজন, নির্বাচন করতে তিনটি উপকরণ আছে. যদি কোন নির্দিষ্ট নির্দেশাবলী দেওয়া হয় না,পলিথিলিন তারের উপাদান ডিফল্টরূপে ব্যবহার করা হবেযদি বিভিন্ন ক্যাবল উপকরণ প্রয়োজন হয়, আপনার অর্ডার ফর্ম উল্লেখ করুন।
7বিশেষ চাহিদার ক্ষেত্রে যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ, দয়া করে আমাদের জানান এবং আপনার অর্ডারে উল্লেখ করুন।
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, টেকসই, চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলি কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা সরবরাহ করি।
3আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উৎপাদন কেন্দ্র মাসে ৩০,০০০ চাপ সেন্সর ট্রান্সমিটার উৎপাদন করতে পারে, তাই আমরা বড় আকারের অর্ডারের চাহিদা মেটাতে ভালভাবে সজ্জিত।এটি সুপারিশ করা হয় যে আপনি একটি মসৃণ উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন.
4প্রশ্ন: সাধারণ লিড টাইম কত?
উত্তরঃ স্ট্যান্ডার্ড মডেল 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্য পরিবর্তিত হতে পারে।
5.Q: পরিবহন ও প্যাকিং
উত্তরঃ পণ্যগুলি সাধারণত আন্তর্জাতিক এক্সপ্রেস দ্বারা প্রেরণ করা হয়, যার মধ্যে UPS,FedEx,DHL এবং INT প্রিপেইড ফ্রেটের জন্য রয়েছে,আপনি আপনার শিপিং অ্যাকাউন্টটি সংগ্রহ করতে ব্যবহার করতে পারেন,স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং,পরিদর্শন সার্টিফিকেশন সহ.
