BP93420IC শিল্প চাপ সেন্সর
ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর প্রবর্তনঃ

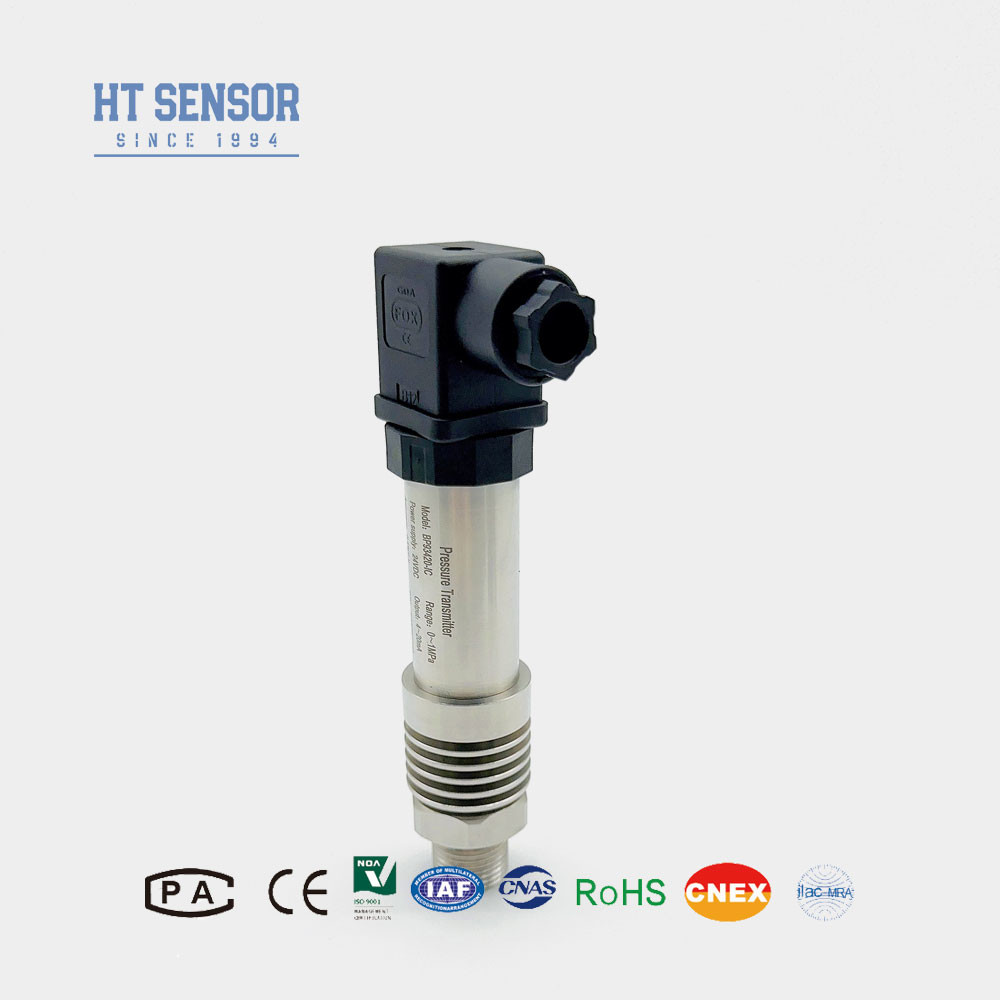

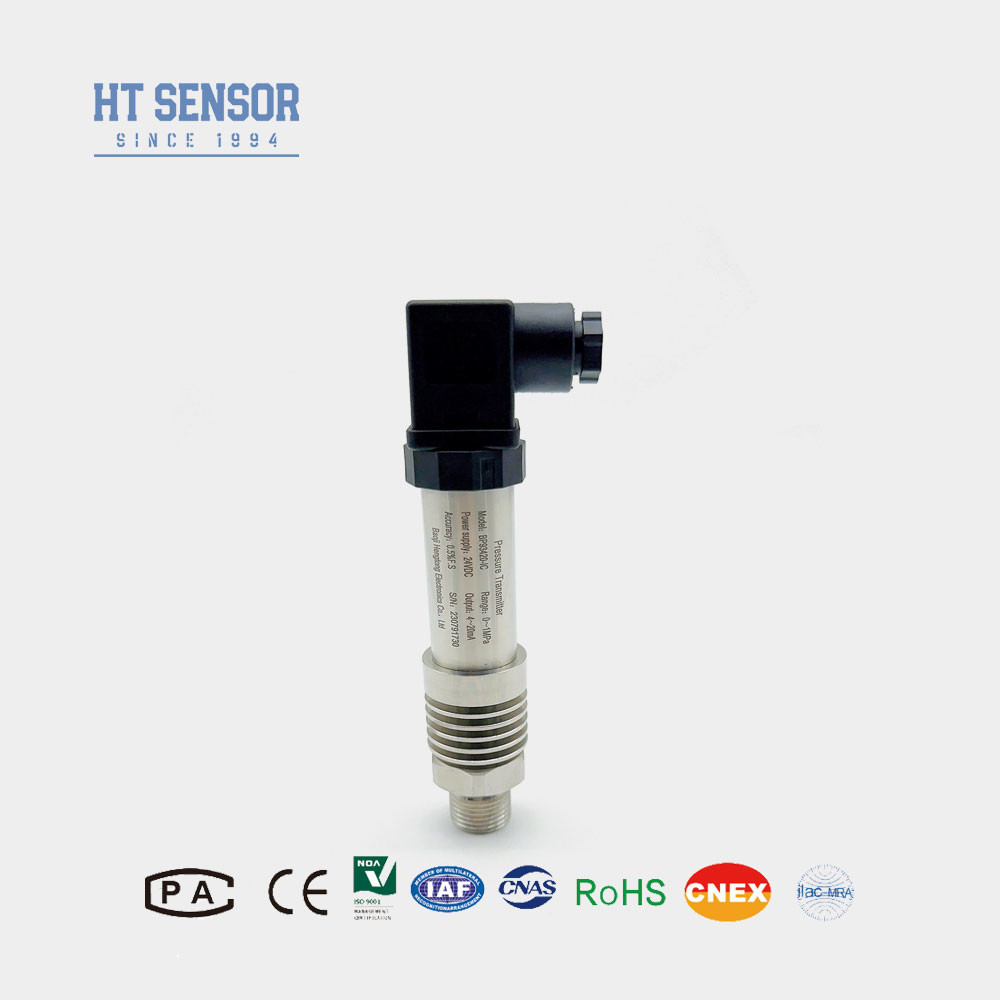

BP93420-IC একটি উচ্চ তাপমাত্রা শিল্প চাপ সেন্সর ট্রান্সমিটার, আমাদের HT19 সিরিজের সিলিকন চাপ বিচ্ছিন্নতা তেল ভরা কোরকে প্রাথমিক পরিমাপ উপাদান হিসাবে ব্যবহার করে।সেন্সর কার্যকরভাবে ট্রান্সমিটারে সংহত একটি ডেডিকেটেড তাপ অপসারণ কাঠামোর মাধ্যমে পরিমাপ মাধ্যমের চাপ ক্যাপচার করে, উচ্চ তাপমাত্রার চাপের উপর উচ্চ তাপমাত্রার প্রভাব হ্রাস করে। এই বিশেষ নকশা উচ্চ তাপমাত্রার পরিবেশের জন্য এটি উপযুক্ত করে তোলে,তাপমাত্রা ওঠানামা বা উচ্চতর অবস্থার মধ্যে অপারেশন জড়িত অ্যাপ্লিকেশন জন্য এটি আদর্শ করে তোলেএটি শিল্প প্রক্রিয়া এবং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে চ্যালেঞ্জিং উচ্চ তাপমাত্রা পরিবেশেও সুনির্দিষ্ট এবং নির্ভরযোগ্য চাপ পরিমাপ প্রয়োজন।
পণ্যের বৈশিষ্ট্যইন্ডাস্ট্রিয়াল প্রেসার সেন্সর:
- 1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টিলের কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম।
- 2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো।
- 3.উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
- 4উচ্চ তাপমাত্রা পরিবেশে তরল মানুষের পরিমাপ।
অ্যাপ্লিকেশনইন্ডাস্ট্রিয়াল প্রেসার সেন্সর:
- 1৩১৬ লিটার স্টেইনলেস স্টীল ব্যবহার করে ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ।
- 2. সামুদ্রিক ও বিমান শিল্পে প্রয়োগ করা হয়।
- 3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের ক্ষেত্রে ব্যবহৃত হয়।
- 4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| শিল্প চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ৬০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
0.১% এফএস |
| হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((Typical) ±0.2% F.S./Year ((Max) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ১৫০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304 বা 316L |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ওজন |
~০.৪ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 |
3.6 ~ 30 ভোল্ট |
৪টি তারের |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময় দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ একটি ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লোরিন রাবার ও-রিংগুলির নামমাত্র অপারেটিং তাপমাত্রা -20 °C ~ 250 °C। যখন অপারেটিং তাপমাত্রা -20 °C এর নিচে পড়ে, EPDM O- টাইপ সিলিং রিংগুলি নির্বাচন করা উচিত।
6. ক্যাবল ডিফল্ট ক্যাবল সংযুক্ত সঙ্গে আসে না. যদি আপনি ক্যাবল প্রয়োজন, নির্বাচন করতে তিনটি উপকরণ আছে. যদি কোন নির্দিষ্ট নির্দেশাবলী দেওয়া হয় না,পলিথিলিন তারের উপাদান ডিফল্টরূপে ব্যবহার করা হবেযদি বিভিন্ন ক্যাবল উপকরণ প্রয়োজন হয়, আপনার অর্ডার ফর্ম উল্লেখ করুন।
7বিশেষ চাহিদার ক্ষেত্রে যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ, দয়া করে আমাদের জানান এবং আপনার অর্ডারে উল্লেখ করুন।
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
-০.1. . .0~001...১০০ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১ঃ আছে? তুমি ম্যানুফ্যাকচারিং কোম্পানি?
উত্তর: আমরা ২৯ বছরেরও বেশি অভিজ্ঞতার সাথে প্রস্তুতকারক।
Q2: কাস্টমাইজড পণ্য
উত্তরঃ আমরা OEM এবং কাস্টম-ডিজাইন পরিষেবা সরবরাহ করি।
প্রশ্ন 3:মানের গ্যারান্টি
A3:আমাদের পণ্যগুলির মূল ক্রেতাকে চালানের তারিখ থেকে 12 থেকে 18 মাসের সীমিত ওয়ারেন্টি রয়েছে। হেনটং ত্রুটিযুক্ত পণ্যগুলিকে বিনামূল্যে প্রতিস্থাপন বা মেরামত করবে।এই গ্যারান্টি কোন ইউনিট সংশোধন করা হয়েছে প্রযোজ্য নয়অপব্যবহার, অবহেলা।
প্রশ্ন 4: পরিবহন ও প্যাকিং
A4:পণ্যগুলি সাধারণত আন্তর্জাতিক এক্সপ্রেস দ্বারা প্রেরণ করা হয় যার মধ্যে UPS,FedEx,DHL এবং INT প্রিপেইড ফ্রেটের জন্য রয়েছে,আপনি আপনার শিপিং অ্যাকাউন্টটি সংগ্রহ করতে ব্যবহার করতে পারেন,স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং,পরিদর্শন সার্টিফিকেশন সহ.
প্রশ্ন 5: আমাদের সাথে যোগাযোগ করুন
A5: আমাদের একটি সক্রিয় এবং অভিজ্ঞ বিক্রয় দল রয়েছে যা আপনাকে প্রযুক্তিগত প্রশ্ন এবং ব্যবসায়িক ইস্যুতে পরিবেশন করবে। কেবল আমাদের বার্তা দিন বা অনলাইন পরিষেবাতে ক্লিক করুন।
