BP93420I চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ

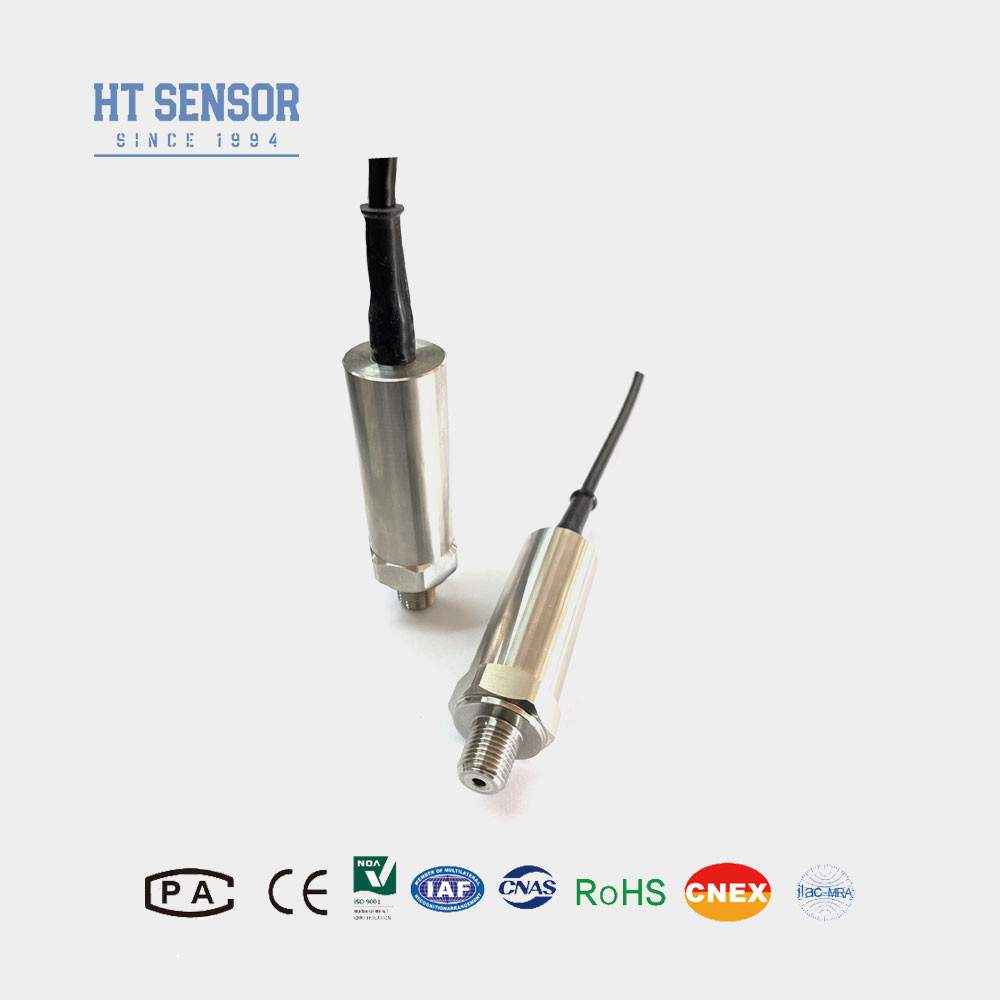

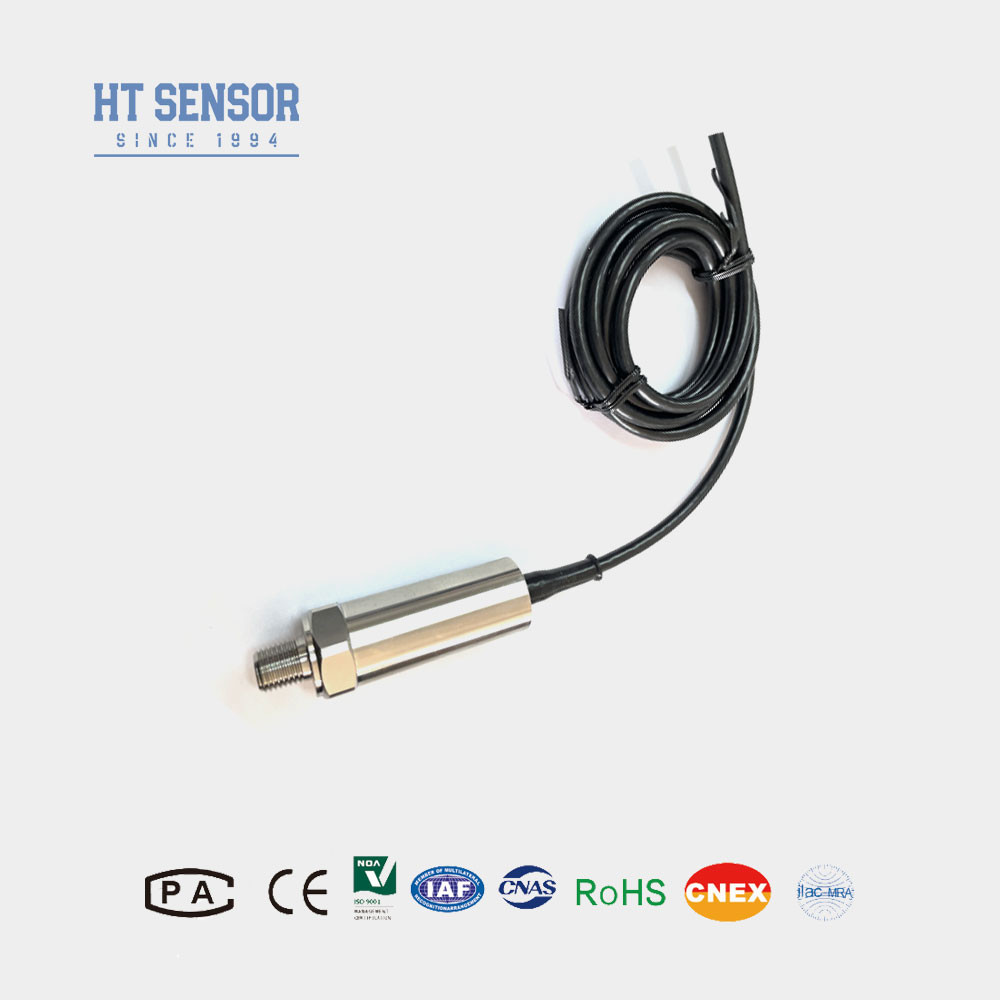

BP93420I চাপ ট্রান্সমিটার সেন্সরটি আমদানি করা উচ্চ-নির্ভুলতা এবং উচ্চ-স্থিতিশীলতা চাপ সংবেদনশীল চিপ গ্রহণ করে।সংবেদনশীল চিপটি সিলিকন ওয়েফারে চারটি উচ্চ-নির্ভুলতা প্রতিরোধক ছড়িয়ে দিয়ে একটি গমস্টোন ব্রিজ গঠনের জন্য একটি উন্নত মাইক্রোমেকানিক্যাল ইটচিং প্রক্রিয়া ব্যবহার করে. পিজোরিসিটিভ এফেক্টের কারণে, চারটি ব্রিজ আর্ম রেজিস্টারের প্রতিরোধের মান পরিবর্তন হয়, ব্রিজটি ভারসাম্যহীন হয়,এবং সংবেদনশীল উপাদান চাপ পরিবর্তন অনুরূপ একটি বৈদ্যুতিক সংকেত আউটপুট. আউটপুট বৈদ্যুতিক সংকেতটি অ-রৈখিক সংশোধন সার্কিট দ্বারা শক্তিশালী এবং ক্ষতিপূরণ করা হয়, এবং ভোল্টেজ এবং বর্তমান সংকেত ইনপুট চাপের সাথে রৈখিকভাবে সংশ্লিষ্ট।
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ৬০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
0.১% এফএস |
| হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.২৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
- চাপ ট্রান্সমিটারে একটি বিস্তৃত পরিমাপ পরিসীমা, একটি টেকসই স্টেইনলেস স্টিল কাঠামো এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনের জন্য বিভিন্ন চাপ ইন্টারফেস বিকল্প রয়েছে।
- এর কমপ্যাক্ট এবং হালকা ডিজাইন সহজেই স্থান-সংকীর্ণ পরিবেশে ইনস্টলেশন এবং সংহত করার অনুমতি দেয়।
- উচ্চ নির্ভুলতার সাথে এবং সম্পূর্ণ স্টেইনলেস স্টিলের কাঠামোর সাথে, এই চাপ ট্রান্সমিটার সঠিক এবং নির্ভরযোগ্য চাপ পরিমাপ নিশ্চিত করে।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1চাপ ট্রান্সমিটারটি বিশেষভাবে স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ গ্যাস এবং তরলগুলির সঠিক পরিমাপের জন্য ডিজাইন করা হয়েছে,স্থায়িত্ব এবং নির্ভরযোগ্যতা বাড়ানোর জন্য 316L স্টেইনলেস স্টিল থেকে নির্মিত.
2এটি সামুদ্রিক ও এয়ারস্পেস শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেখানে নিরাপত্তা এবং কর্মক্ষমতা জন্য সঠিক চাপ পরিমাপ অপরিহার্য।
3সামুদ্রিক এবং বিমানের অ্যাপ্লিকেশন ছাড়াও, এই চাপ ট্রান্সমিটারটি পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা,বিদ্যুৎ উৎপাদন, এবং জলবিদ্যার.
4এটি সাধারণত হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় সংহত করা হয় যাতে দক্ষ সিস্টেম অপারেশনের জন্য সঠিক চাপ সেন্সিং সরবরাহ করা যায়।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, আপনাকে সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হচ্ছে এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন।
4. ডিফল্টরূপে কোন ক্যাবল নেই। যদি প্রয়োজন হয়, আপনি আগাম যোগাযোগ করতে পারেন। নির্বাচন করার জন্য তিনটি ধরণের উপাদান আছে। যদি আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন, আপনি একটি নতুন ক্যাবল ব্যবহার করতে পারেন।দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন.
5. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা আরএফ হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| IQ1/IQ2 |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
-০.1. . .0~001...১০০ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উঃআমাদের পণ্যগুলির শিপমেন্টের তারিখ থেকে মূল ক্রেতা পর্যন্ত 12 থেকে 18 মাসের সীমিত ওয়ারেন্টি রয়েছে। হেনটং বিনামূল্যে ত্রুটিযুক্ত পণ্যগুলি প্রতিস্থাপন বা মেরামত করবে।এই গ্যারান্টি কোন ইউনিট সংশোধন করা হয়েছে প্রযোজ্য নয়অপব্যবহার, অবহেলা।
