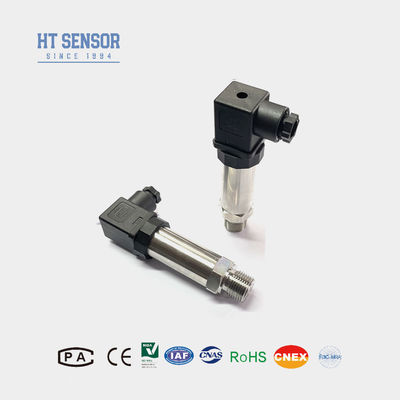

BP93420IB চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420IB চাপ ট্রান্সমিটার সেন্সর একটি পরিমাপ যন্ত্র যা তরল, গ্যাস বা বাষ্প মাধ্যমের চাপ সনাক্ত করে এবং এটিকে একটি স্ট্যান্ডার্ড বৈদ্যুতিক আউটপুট রূপান্তর করে।এটি একটি অন্তর্নির্মিত চাপ সেন্সর মাধ্যমে চাপ পরিবর্তন সনাক্ত, চাপের শারীরিক পরিমাণকে সংশ্লিষ্ট বৈদ্যুতিক সংকেতে রূপান্তর করে, যেমন 4-20mA, 0-5V বা ডিজিটাল সংকেত।
চাপ ট্রান্সমিটার বিচ্ছিন্নতা ফিল্ম, সেন্সর এবং ইলেকট্রনিক সার্কিট গঠিত হয়। যখন চাপ মাধ্যম বিচ্ছিন্নতা ফিল্ম উপর কাজ করে, বিচ্ছিন্নতা ফিল্ম সামান্য বিকৃত হবে।বিকৃতি সেন্সর দ্বারা সনাক্ত করা হয় এবং সংশ্লিষ্ট বৈদ্যুতিক সংকেত রূপান্তরিত. ইলেকট্রনিক সার্কিটটি বৈদ্যুতিক সংকেতকে শক্তিশালী করে এবং সংশোধন করে এবং অবশেষে স্ট্যান্ডার্ড বর্তমান / ভোল্টেজ / ডিজিটাল সংকেতটি আউটপুট করে
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
0.১% এফএস |
| হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.২৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
- চাপ ট্রান্সমিটারে একটি বিস্তৃত পরিমাপ পরিসীমা, একটি টেকসই স্টেইনলেস স্টিল কাঠামো এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনের জন্য বিভিন্ন চাপ ইন্টারফেস বিকল্প রয়েছে।
- এর কমপ্যাক্ট এবং হালকা ডিজাইন সহজেই স্থান-সংকীর্ণ পরিবেশে ইনস্টলেশন এবং সংহত করার অনুমতি দেয়।
- উচ্চ নির্ভুলতার সাথে এবং সম্পূর্ণ স্টেইনলেস স্টিলের কাঠামোর সাথে, এই চাপ ট্রান্সমিটার সঠিক এবং নির্ভরযোগ্য চাপ পরিমাপ নিশ্চিত করে।

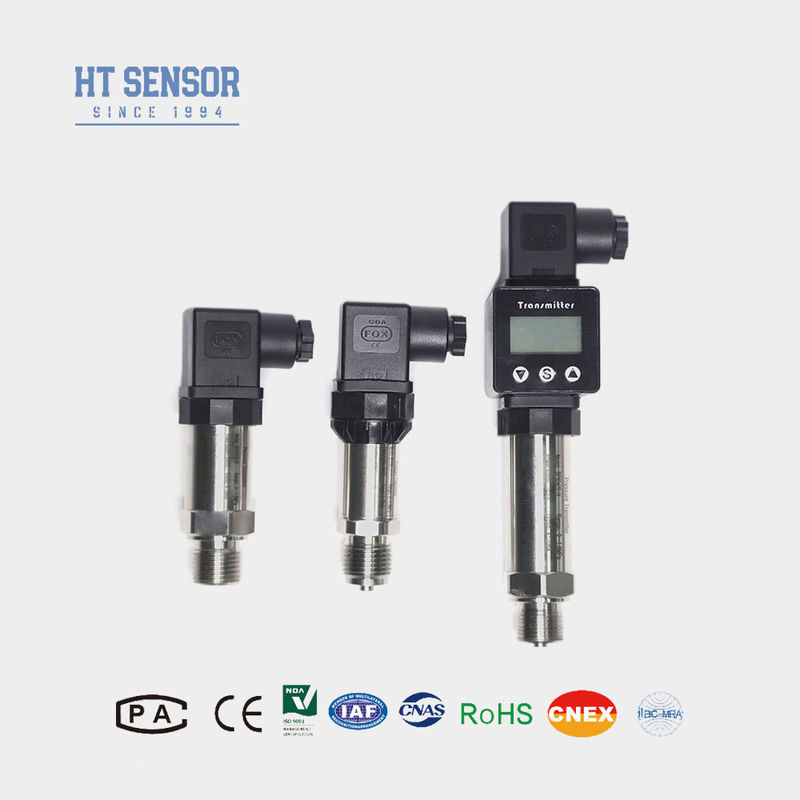

- অতিরিক্তভাবে, এটি একটি সুবিধাজনক সাইট চাপ পর্যবেক্ষণ এবং প্রদর্শন জন্য একটি LED বা LCD প্রদর্শন মাথা যোগ করার বিকল্প প্রস্তাব।
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
- চাপ ট্রান্সমিটারগুলি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যেমন পেট্রোকেমিক্যাল, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, এয়ারস্পেস, পরিবেশ সুরক্ষা এবং অন্যান্য ক্ষেত্র।
- এগুলি নিরাপদ এবং নির্ভরযোগ্য উত্পাদন প্রক্রিয়া নিশ্চিত করার জন্য পাইপ, পাত্রে, সঞ্চয়স্থান ট্যাঙ্ক এবং অন্যান্য সরঞ্জামগুলির চাপ পর্যবেক্ষণ করতে ব্যবহৃত হয়।চাপ ট্রান্সমিটারগুলি আবহাওয়া এবং জলবিদ্যার মতো বৈজ্ঞানিক গবেষণার ক্ষেত্রেও ব্যবহৃত হয়
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নীচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট পণ্যটি কেবল ছাড়া, যদি প্রয়োজন হয়, বিক্রয় কর্মীদের সাথে যোগাযোগ করুন। নির্বাচন করার জন্য তিনটি উপাদান রয়েছে।বিশেষ নির্দেশাবলী ছাড়া ক্যাবল বা পলিথিলিন ক্যাবল উপাদান ব্যবহার করবেন না.আপনার যদি অন্য কোন ক্যাবল উপাদান প্রয়োজন হয়, তাহলে দয়া করে অর্ডারে তা উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |

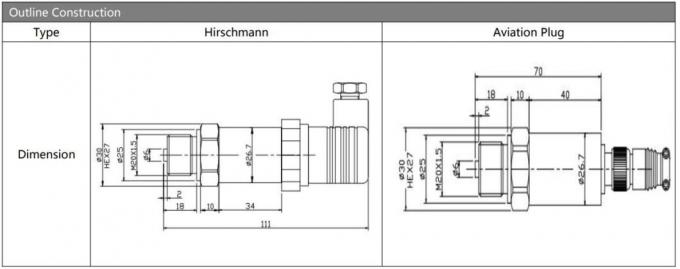

কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| IQ1/IQ2 |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
-০.1. . .0~001...১০০ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উঃআমাদের পণ্যগুলির শিপমেন্টের তারিখ থেকে মূল ক্রেতা পর্যন্ত 12 থেকে 18 মাসের সীমিত ওয়ারেন্টি রয়েছে। হেনটং বিনামূল্যে ত্রুটিযুক্ত পণ্যগুলি প্রতিস্থাপন বা মেরামত করবে।এই গ্যারান্টি কোন ইউনিট সংশোধন করা হয়েছে প্রযোজ্য নয়অপব্যবহার, অবহেলা।
