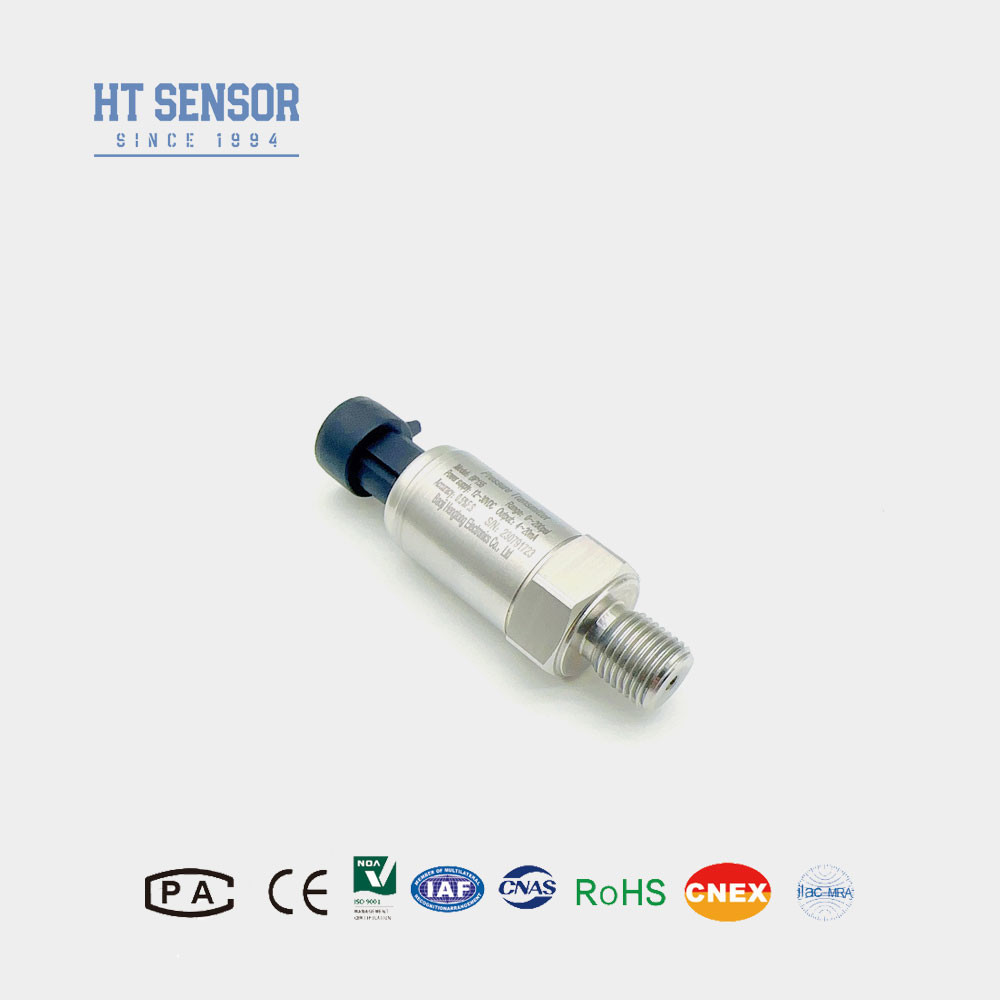

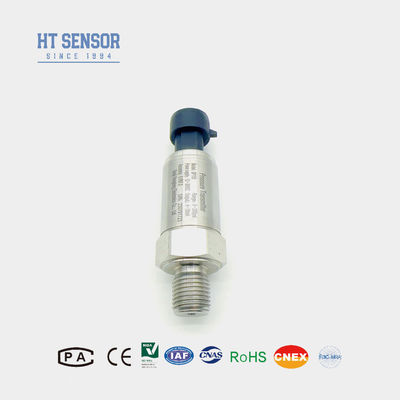

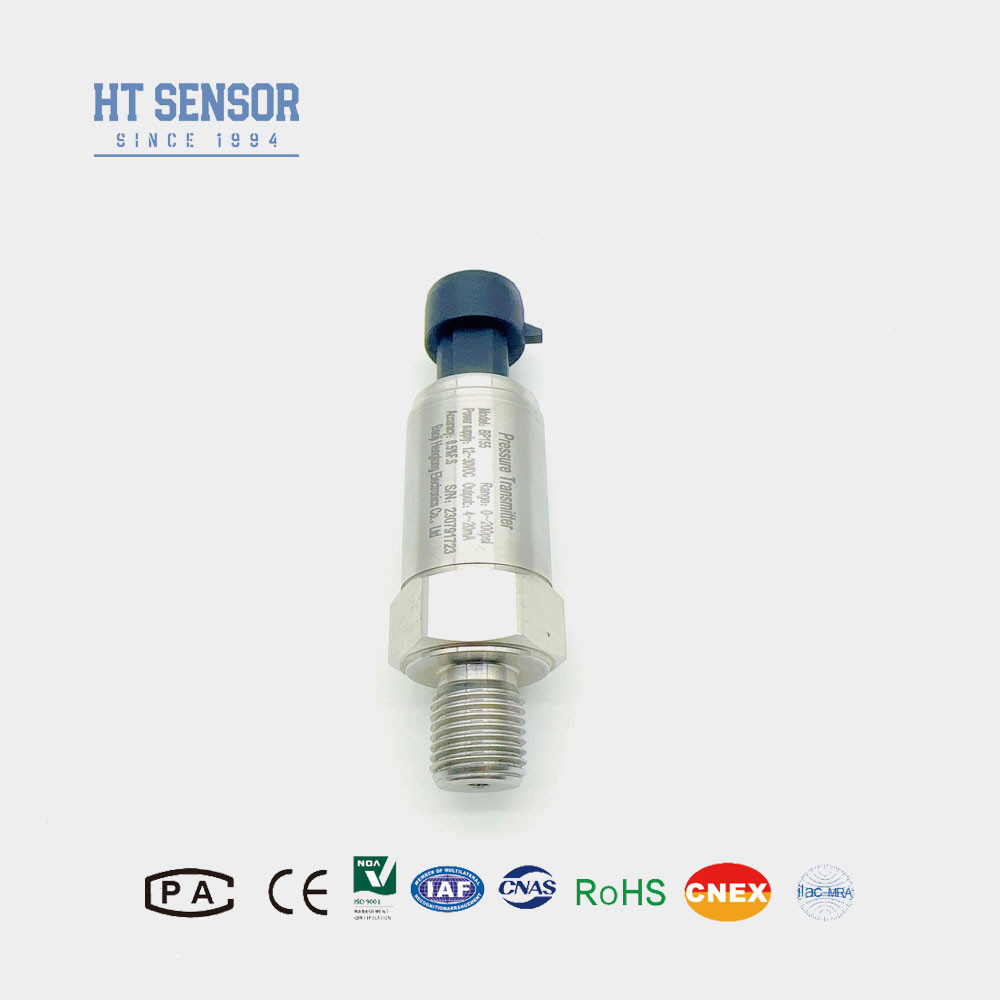

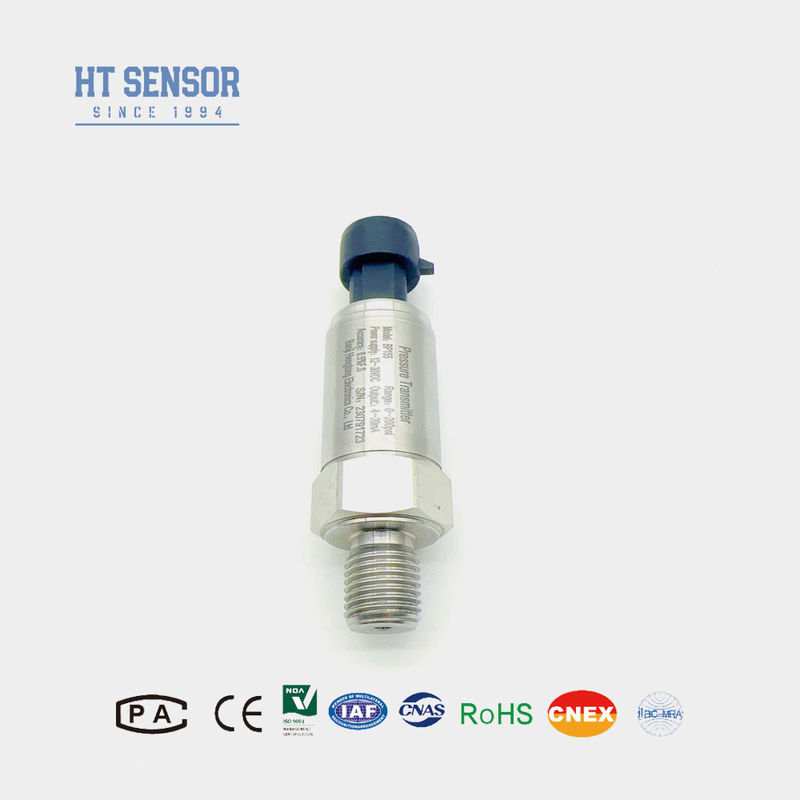

BP155 চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP155 সিরিজ চাপ ট্রান্সমিটার হালকা সেন্সর নকশা, কম্প্যাক্ট কাঠামো, ইনস্টল করা সহজ এবং স্থান সংরক্ষণ। চাপ ট্রান্সমিটার সেন্সর একীভূত করা সহজ।ডিফিউজ সিলিকন চাপ সেন্সর সহজেই calibrated এবং সঠিক পরিমাপ নিশ্চিত করার জন্য ডিজাইন করা হয়এই ধরনের চাপ সেন্সরগুলি অটোমোবাইল শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে রয়েছে টায়ারের চাপ পর্যবেক্ষণ ব্যবস্থা।
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
0kPa ~ 10kPa...20MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
≤0.1%FS |
| হাইস্টেরেসিস |
≤0.1%FS |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
এক্স আই আই সি টি ৬ গ |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.২৫ কেজি |
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা.
2. IP65 সুরক্ষা গ্রেড স্টেইনলেস স্টীল কাঠামো।
3. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1৩১৬ লিটার স্টেইনলেস স্টীল দিয়ে অ-ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ।
2. সামুদ্রিক ও বিমান শিল্পে প্রয়োগ করা হয়।
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের ক্ষেত্রে ব্যবহৃত হয়।
4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী ধরণের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট করা হয় না, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন হবে।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
| অর্ডার গাইড |
| BP15X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| 5 |
প্যাকার্ড প্লাগ |
6 |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| 7 |
মিনি হিরশম্যান সংযোগকারী |
8 |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 10kPa...5MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
