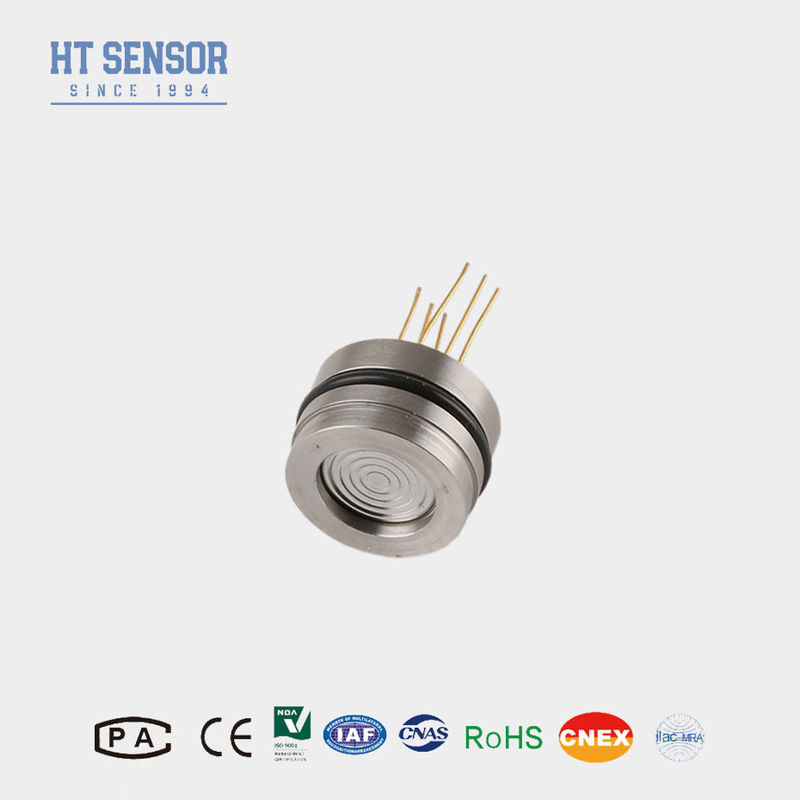

19 মিমি তেল ভরা চাপ ট্রান্সমিটার ডিফিউজড সিলিকন চাপ ট্রান্সমিটার জল তেল পরীক্ষা
পণ্যের বিবরণ
| উপাদান: | 316L | নন-লিনিয়ারিটি: | ±0.15% |
|---|---|---|---|
| হাউজিং উপাদান: | স্টেইনলেস স্টীল | পরিমাপ পরিসীমা: | 0~10kpa...20kpa....100MPa |
| আউটপুট সংকেত: | এমভি | পাওয়ার সাপ্লাই: | 1.5mADC |
| চাপের ধরন: | গেজ/পরম/সিল করা | পণ্যের নাম: | প্রেসার ট্রান্সমিটার সেন্সর |
| <i>Compensated Temp.</i> <b>ক্ষতিপূরণ টেম্প</b> <i>Range</i> <b>পরিসর</b>: | -10 থেকে 80 ডিগ্রি সেলসিয়াস | তেল ভর্তি: | সিলিকন তেল |
| বিশেষভাবে তুলে ধরা |
ডিফিউজড সিলিকন চাপ ট্রান্সমিটার,19 মিমি সিলিকন চাপ ট্রান্সমিটার,তেল ভরা চাপ ট্রান্সমিটার |
||
পণ্য বিবরণ
জল এবং তেল পরীক্ষার জন্য তেল ভরা diffused সিলিকন চাপ ট্রান্সমিটার সেন্সর
HT19F সিলিকন পিজিওরেসিস্টিব চাপ সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
1উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল হাউজিং ব্যবহার করে,টাইটানিয়াম এবং হ্যাস্টেলয়ের মতো উপাদানগুলি ডায়াফ্রাগমের জন্য
2. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য বিন্দু জন্য পুরু ফিল্ম সার্কিট ব্যবহারসংশোধন
3.অসামান্য নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1. 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটগুলিতে প্রয়োগ করা হয়
3নৌ ও বিমান শিল্পে ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত
5.প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনে ব্যবহৃত
বৈদ্যুতিক পারফরম্যান্সচাপ ট্রান্সমিটার সেন্সর:
1পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
2.ইনপুট প্রতিবন্ধকতাঃ 3KΩ ~ 6KΩ
3.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ

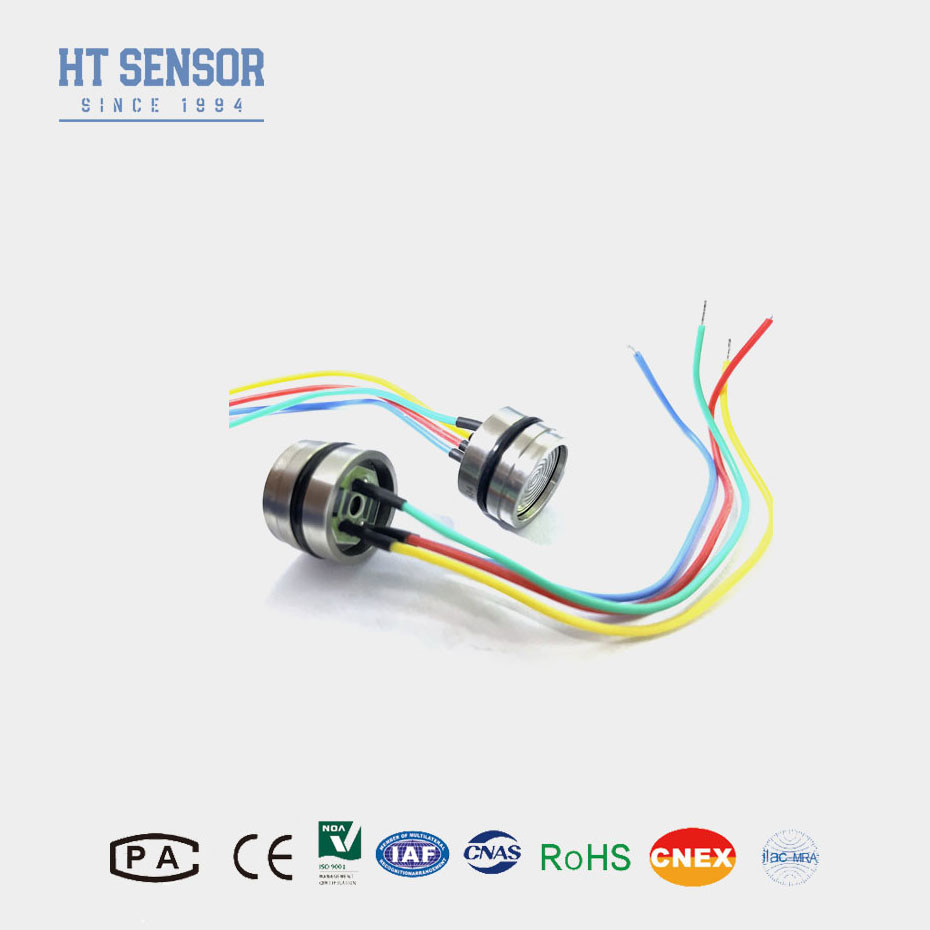

4বৈদ্যুতিক সংযোগঃগোল্ডেড কোভার পিন বা ১০০ মিমি উচ্চ তাপমাত্রার তার।
| পারফরম্যান্স প্যারামিটারঃ | |||||
| পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য আউটপুট | ০±১ | ০±২ | এমভি | ||
| স্প্যান আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| তাপমাত্রা ত্রুটি-শূন্য | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| তাপমাত্রা ত্রুটি-স্প্যান | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল রিং বা ফ্লোরো রিং | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~ ২৮ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||

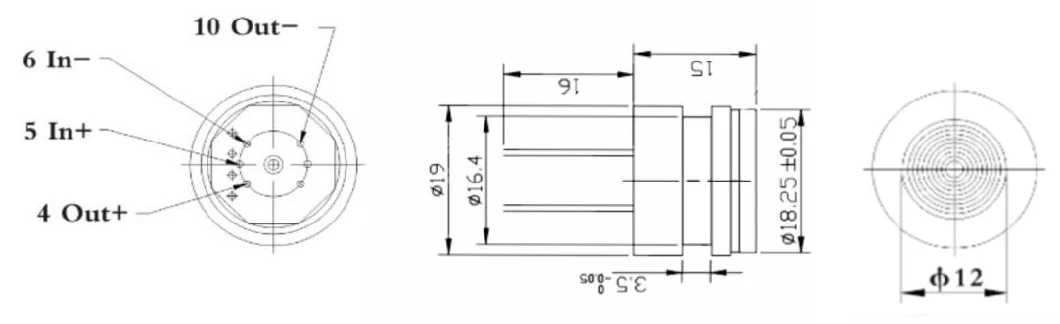

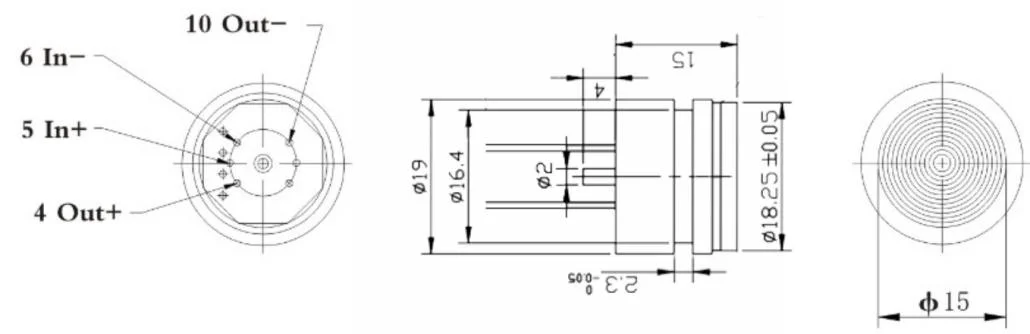

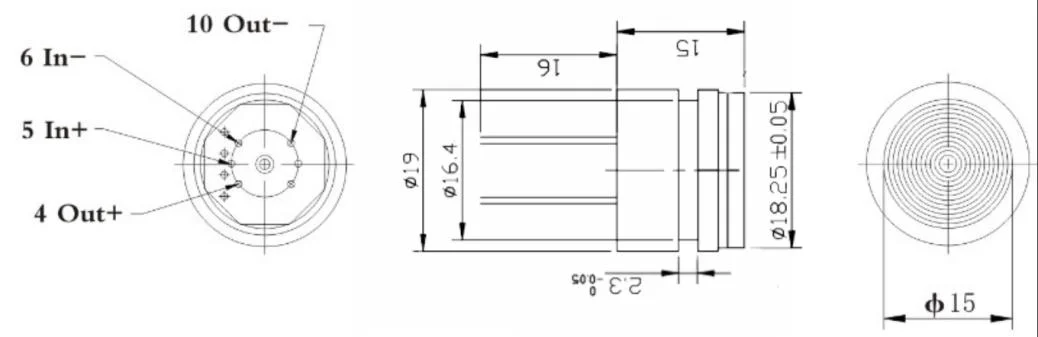

| কাঠামোর রূপরেখা | |
| <৩.৫ এমপিএএস |  |
| ≥3.5MPaS <৪০ এমপিএএস |
|
| ≥40MPaS | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
