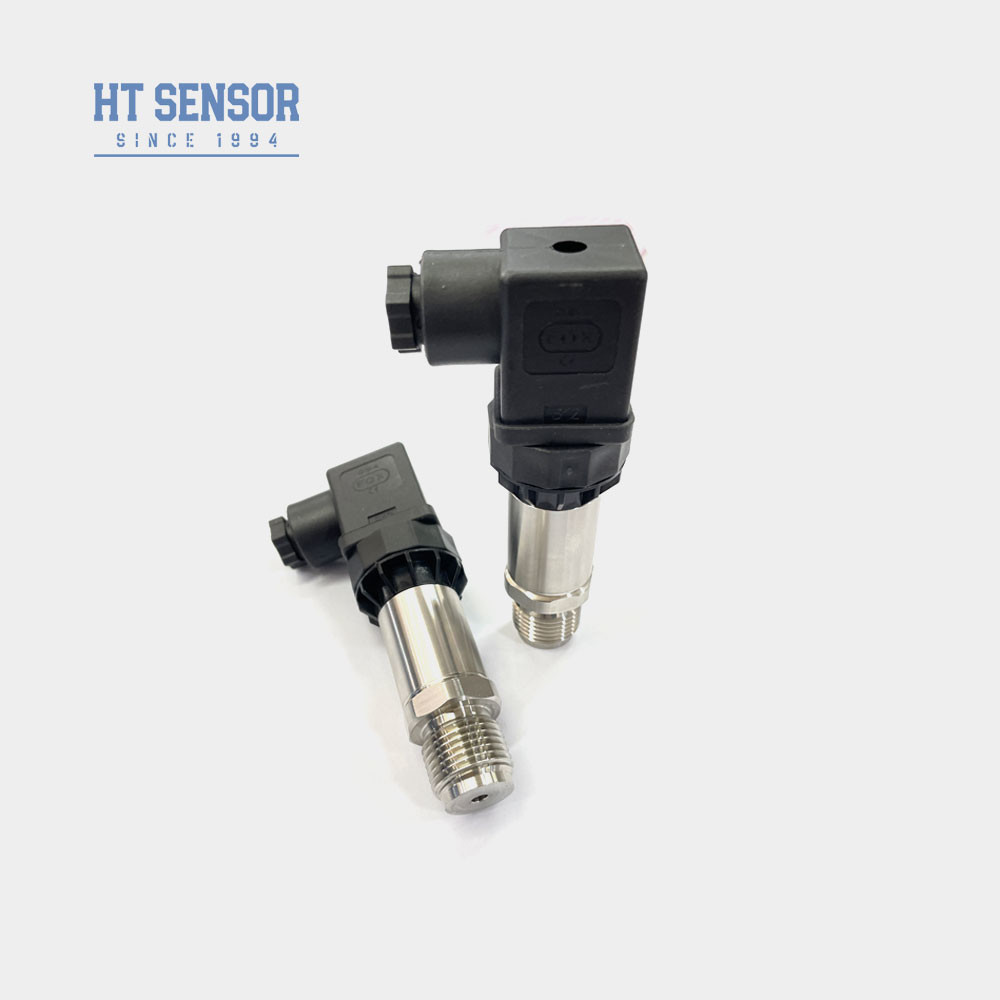

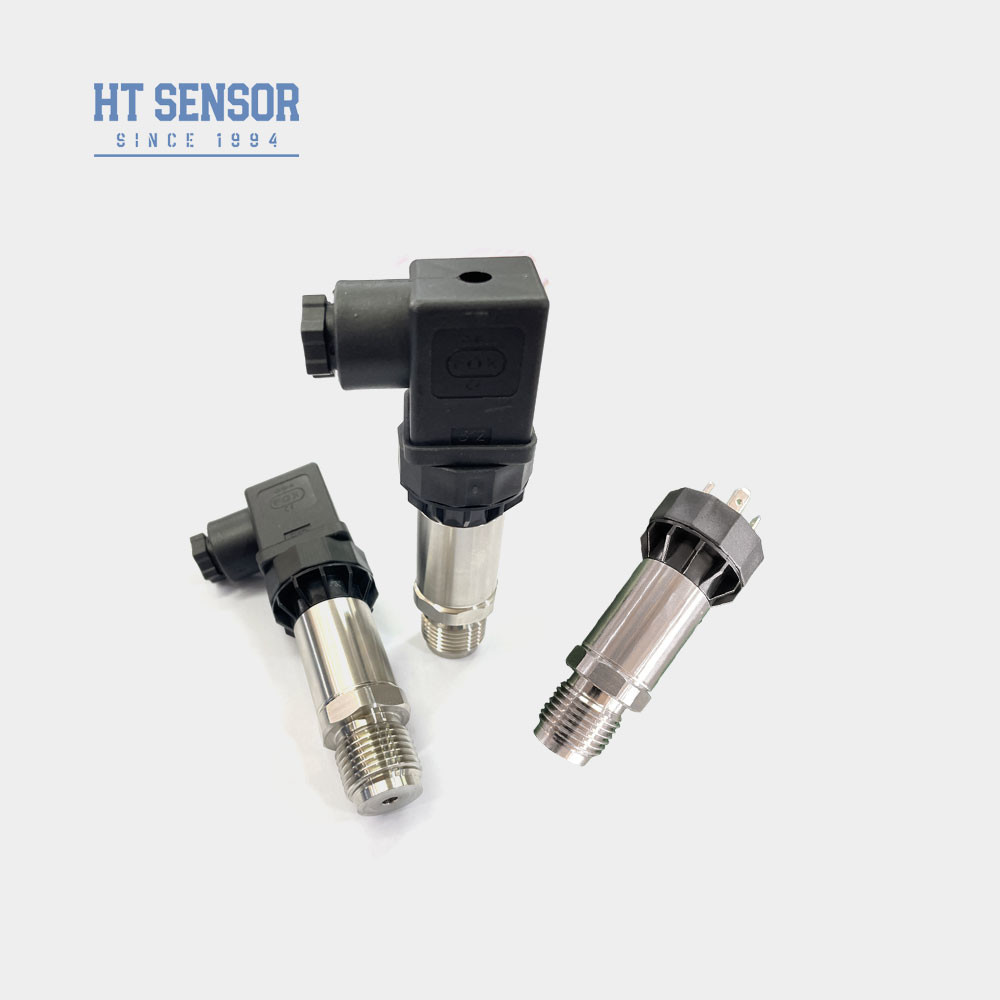

BP170 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP170 চাপ ট্রান্সমিটার সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজের সিলিকন বিচ্ছিন্ন তেল ভরা সেন্সর কোর গ্রহণ করে। কাস্টম হার্সম্যান (ডিআইএন) সংযোগকারী।এটি শিল্প অনুশীলনে সর্বাধিক ব্যবহৃত সেন্সর, যা জল সংরক্ষণ এবং জলবিদ্যুৎ, রেল পরিবহন, বুদ্ধিমান বিল্ডিং, উত্পাদন অটোমেশন, এয়ারস্পেস,সামরিক, পেট্রোকেমিক্যাল, তেল খনি, বিদ্যুৎ শক্তি, জাহাজ, যন্ত্রপাতি, পাইপলাইন এবং অন্যান্য শিল্প
পণ্যের বৈশিষ্ট্য চাপ ট্রান্সমিটার সেন্সর:
- 1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
- 2কমপ্যাক্ট এবং হালকা ডিজাইন
- 3. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
- 4.নিয়ন্ত্রিত শূন্য এবং পূর্ণ স্কেল
চাপ ট্রান্সমিটার সেন্সরের ব্যবহারঃ
- 1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
- 2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
- 3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
- 4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
0kPa ~ 10kPa...20MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.২৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| নির্বাচন চাপ ট্রান্সমিটার সেন্সরের উদাহরণ |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করে.
4. ডিফল্টরূপে কোন ক্যাবল নেই। প্রয়োজন হলে তিনটি উপকরণ উপলব্ধ। অন্যথায় নির্দিষ্ট না হলে, পলিথিলিন ক্যাবল উপাদান নির্বাচন করা যেতে পারে। যদি আপনার একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হয়,দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন.
5. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার ক্ষেত্রে, দয়া করে আমাদের জানান এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড |
| BP170X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| 5 |
প্যাকার্ড প্লাগ |
6 |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| 7 |
মিনি হিরশম্যান সংযোগকারী |
8 |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 10kPa...5MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন:আপনি কি ম্যানুফ্যাকচারিং কোম্পানি?
উঃআমরা ২৯ বছরেরও বেশি অভিজ্ঞতার সাথে প্রস্তুতকারক.
2প্রঃ আমি কিকাস্টমাইজড পণ্য?
উঃ হ্যাঁ,আমরা OEM এবং কাস্টম-ডিজাইন পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের গ্যারান্টি সময় চালানের পর 24 মাস, এবং আমাদের পরে বিক্রয় 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে সাড়া হবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশ হয়সর্বদা উপলব্ধ।
