BP157 দুই তারের চাপ ট্রান্সমিটার সেন্সর 4-20 MA ডিফিউজড সিলিকন চাপ সেন্সর
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | চাপ পরিসীমা: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| বিশেষভাবে তুলে ধরা |
4-20 MA চাপ ট্রান্সমিটার সেন্সর,ডিফিউজড সিলিকন চাপ সেন্সর,দুটি তারের চাপ ট্রান্সমিটার সেন্সর |
||
Product Description

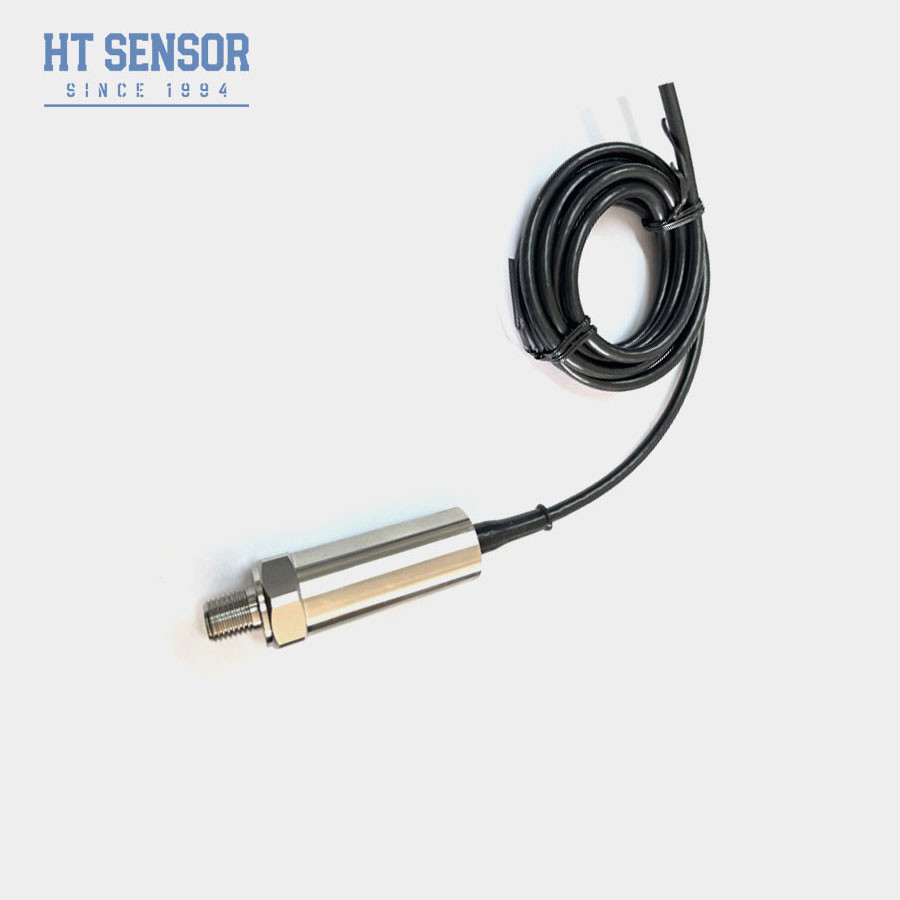

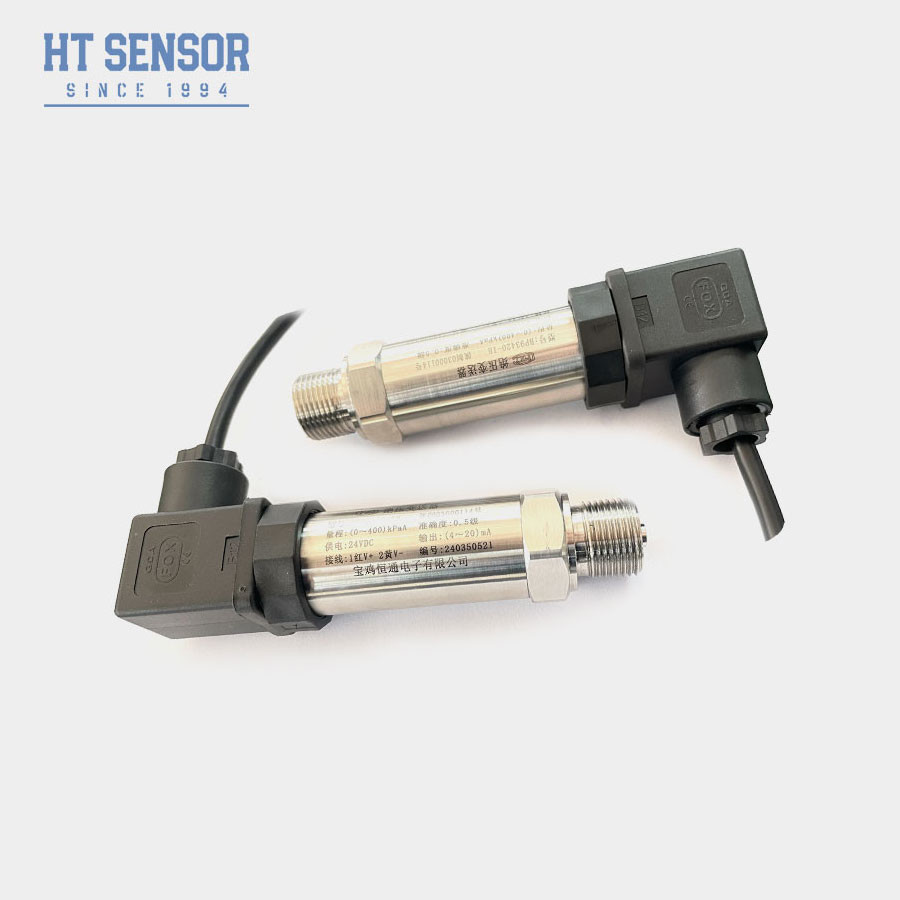

BP157 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP157 ডিফিউজড সিলিকন চাপ ট্রান্সমিটারএটি সিলিকন মধ্যে পাইজোরেসিস্টভ প্রভাবের মাধ্যমে যান্ত্রিক চাপকে বৈদ্যুতিক সংকেতগুলিতে রূপান্তর করার মৌলিক নীতিতে কাজ করে।বিভিন্ন অ্যাপ্লিকেশনের জন্য সঠিক এবং নির্ভরযোগ্য চাপ পরিমাপ প্রদান
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়া ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa... 10MPa |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ± 0.1% F.S./Year ((টাইপ) ± 0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সঞ্চয় তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | এক্সিয়া আইআইসিটি৬ |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.০৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
অর্ডার করার টিপসঃ1. চাপ পরিসীমাঃ প্রয়োজনীয় চাপ পরিসীমা নির্দিষ্ট করুন যা ট্রান্সডুসারকে পরিমাপ করতে হবে। আপনার অ্যাপ্লিকেশনটিতে প্রত্যাশিত চাপের সম্পূর্ণ পরিসীমা জুড়ে নিশ্চিত করুন যাতে ভুল বা ক্ষতি এড়ানো যায়।
2. নির্ভুলতার প্রয়োজনীয়তাঃ আপনার অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় নির্ভুলতার স্তর নির্ধারণ করুন। বিভিন্ন ট্রান্সডুসার বিভিন্ন স্তরের নির্ভুলতা সরবরাহ করে, তাই আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে এমন একটি চয়ন করুন।
3. আউটপুট সিগন্যালঃ প্রয়োজনীয় আউটপুট সিগন্যালের ধরন নির্ধারণ করুন, যেমন ভোল্টেজ, বর্তমান বা ডিজিটাল আউটপুট (যেমন, 4-20mA, 0-5VDC, SPI) ।আপনার বিদ্যমান সিস্টেম বা তথ্য সংগ্রহ সরঞ্জাম সঙ্গে সামঞ্জস্যতা নিশ্চিত করুন.
4. চাপ পোর্ট কনফিগারেশনঃ আপনার ইনস্টলেশন প্রয়োজনীয়তা উপর ভিত্তি করে উপযুক্ত চাপ পোর্ট কনফিগারেশন চয়ন করুন, যেমন থ্রেড টাইপ, আকার, এবং ওরিয়েন্টেশন (যেমন, এনপিটি, বিএসপি, ফ্লাশ diaphragm).
5. বৈদ্যুতিক সংযোগঃ প্রয়োজনীয় বৈদ্যুতিক সংযোগের ধরণ নির্দিষ্ট করুন, যেমন তারের দৈর্ঘ্য, সংযোগকারী প্রকার এবং পিন কনফিগারেশন। আপনার তারের সেটআপের সাথে সামঞ্জস্যতা নিশ্চিত করুন।
6পরিবেশগত অবস্থাঃ তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারী বা বিপজ্জনক পদার্থের সংস্পর্শে সহ অপারেটিং পরিবেশ বিবেচনা করুন।উপযুক্ত পরিবেশ সুরক্ষা রেটিং সহ একটি ট্রান্সডুসার নির্বাচন করুন (e.g., IP65, IP67) নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করার জন্য।
7. মাউন্টিং অপশনঃ আপনার অ্যাপ্লিকেশনে ট্রান্সডুসারটি কীভাবে মাউন্ট করা হবে তা নির্ধারণ করুন, এটি সরাসরি মাউন্টিং, ক্রেট মাউন্টিং, বা একটি কন্ট্রোল প্যানেলে সংহতকরণ কিনা।আপনার মাউন্ট সেটআপের সাথে সামঞ্জস্যতা নিশ্চিত করুন.
8সার্টিফিকেশনঃ ট্রান্সডুসারটি আপনার অ্যাপ্লিকেশন বা নিয়ন্ত্রক প্রয়োজনীয়তার জন্য প্রয়োজনীয় প্রাসঙ্গিক শিল্পের মান এবং সার্টিফিকেশন (যেমন, সিই, RoHS, আইএসও) মেনে চলে কিনা তা পরীক্ষা করুন।
9লিড টাইম এবং উপলভ্যতাঃ আপনার প্রকল্প বা উত্পাদন সময়সূচির জন্য সময়মত বিতরণ নিশ্চিত করতে লিড টাইম এবং পণ্যের উপলভ্যতা সম্পর্কে জিজ্ঞাসা করুন।
প্রযুক্তিগত সহায়তাঃ আপনার যদি কোন প্রশ্ন থাকে বা সঠিক নির্বাচন করতে সাহায্যের প্রয়োজন হয় তবে প্রস্তুতকারক বা সরবরাহকারীর কাছ থেকে সহায়তা নিন
10. আপনার অ্যাপ্লিকেশনের জন্য ট্রান্সডুসার। তারা বিশেষজ্ঞ পরামর্শ এবং গাইডেন্স প্রদান করতে পারে যাতে আপনি একটি অবগত সিদ্ধান্ত নিতে পারেন।

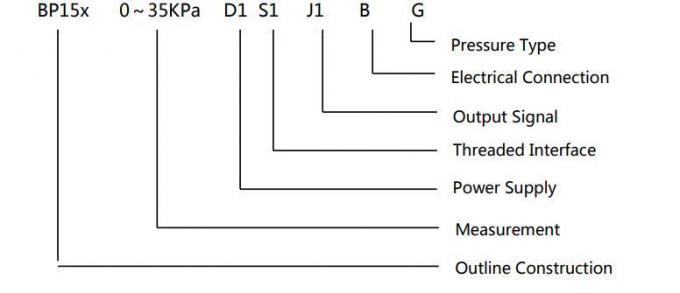

অর্ডার গাইডঃ
| BP15X | অ্যানালগ চাপ ট্রান্সমিটার | ||||||||

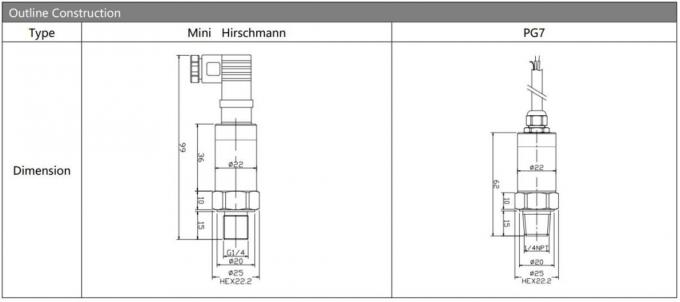

| কোড | কাঠামোর রূপরেখা | ||||||||
| 5 | প্যাকার্ড প্লাগ | 6 | সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার | ||||||
| 7 | মিনি হিরশম্যান সংযোগকারী | 8 | বড় হিরশম্যান সংযোগকারী | ||||||
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) কেপিএ অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | ||||||||
| কোড | পাওয়ার সাপ্লাই | ||||||||
| ডি১ | 24VDC | ||||||||
| ডি২ | ৫ ভিডিসি | ||||||||
| ডি৩ | অন্যান্য | ||||||||
| কোড | আউটপুট সংকেত | ||||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | ||||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | ||||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | ||||||
| এস৪ | 0~10mADC | ||||||||
| কোড | চাপ সংযোগ | ||||||||
| J1 | এম২০×১।5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | ৭/১৬-২০ ইউএনএফ | ||||||||
| J5 | অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) | ||||||||

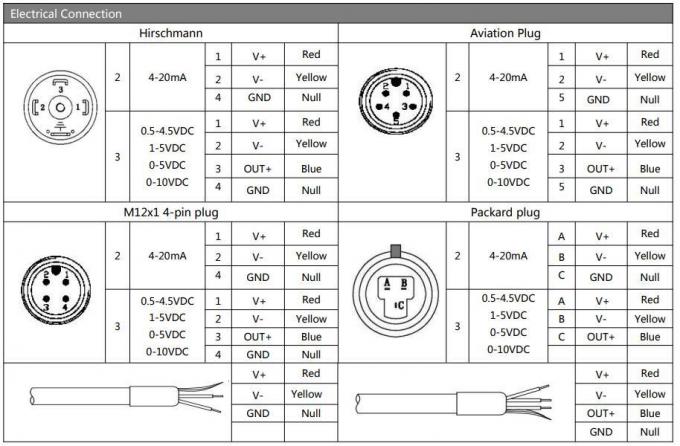

| কোড | বৈদ্যুতিক সংযোগ | ||||||||
| বি১ | হিরশম্যান | ||||||||
| বি২ | পি জি ৭ | ||||||||
| বি৩ | ক্যাবল সিল আউটলেট 1.5 মিটার | ||||||||
| বি৪ | অন্যান্য | ||||||||
| কোড | চাপের ধরন | ||||||||
| জি | পরিমাপ চাপ | ||||||||
| এ | পরম চাপ | ||||||||
| এস | সিল করা রেফারেন্স চাপ | ||||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: আপনি কি নির্মাতা?
উত্তরঃ হ্যাঁ, আমরা পেশাদার সেন্সর প্রস্তুতকারক 29 বছরেরও বেশি সময় ধরে! আমাদের প্রযুক্তিগত দলের 10 টিরও বেশি প্রকৌশলী রয়েছে।
প্রশ্নঃ আপনি কি OEM পরিষেবা গ্রহণ করতে পারেন?
উঃ হ্যাঁ, আমরা আমাদের সেন্সরগুলিতে আপনার কোম্পানির তথ্য এবং লোগো লাগাতে পারি।
প্রশ্ন: আমি কি আপনার পরিবেশক হতে পারি?
উঃ হ্যাঁ, আমরা বিদেশের বাজারে পরিবেশকদের সন্ধান করছি।
প্রশ্নঃ আপনার নেতৃত্বের সময় কত?
উত্তরঃ সাধারণত 7-10days। 100pcs এর বেশি পরিমাণের জন্য, অতিরিক্ত 3-5 কার্যদিবসের প্রয়োজন।
