BP157 উচ্চ নির্ভুলতা 4-20mA চাপ ট্রান্সমিটার সেন্সর শিল্প চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP157 | ক্ষতিপূরণ তাপমাত্রা: | -10~70℃ |
|---|---|---|---|
| হাউজিং উপাদান: | 304 এস.এস. | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| এইচএস কোড: | 9026201090 | পরিমাপ মাধ্যম: | গ্যাস বা তরল |
| নির্ভুলতা গ্রেড: | 0.২৫%, ০.৫% | চাপ পরিসীমা: | 0kpa~10kpa...20MPa |
| আইপি রেটিং: | আইপি ৬৫ | ||
| বিশেষভাবে তুলে ধরা |
উচ্চ নির্ভুলতা BP157 চাপ ট্রান্সমিটার সেন্সর,BP157 ইন্ডাস্ট্রিয়াল চাপ সেন্সর,4-20mA BP157 চাপ ট্রান্সমিটার সেন্সর |
||
পণ্য বিবরণ

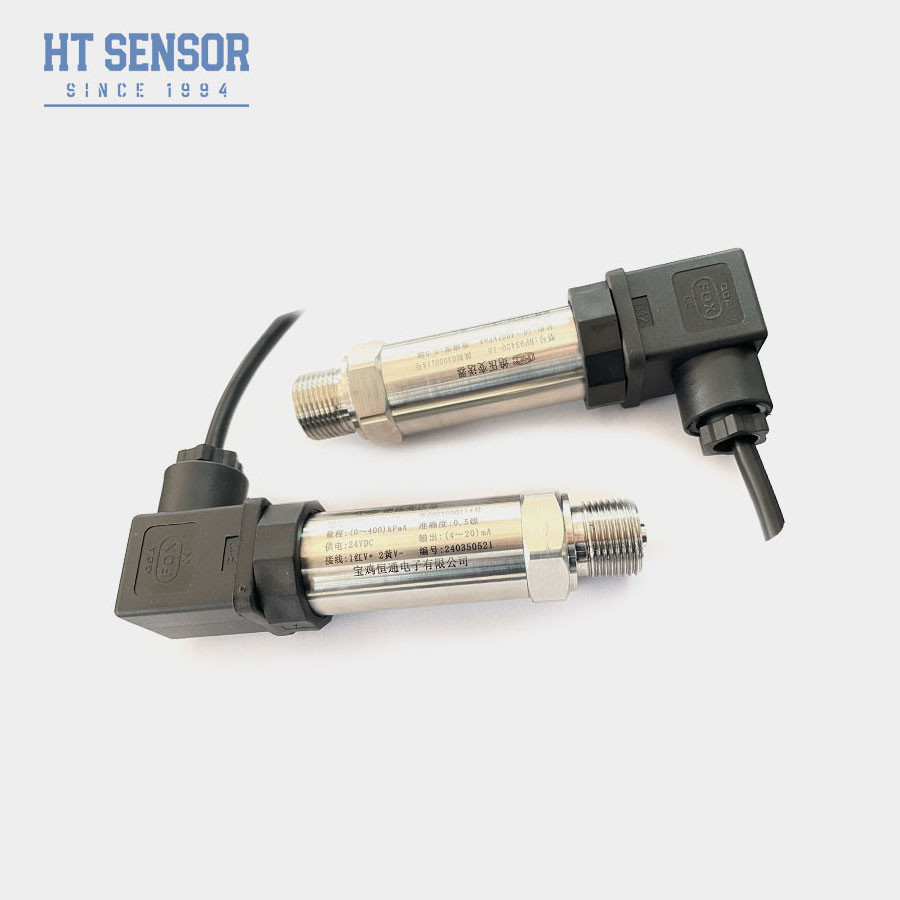

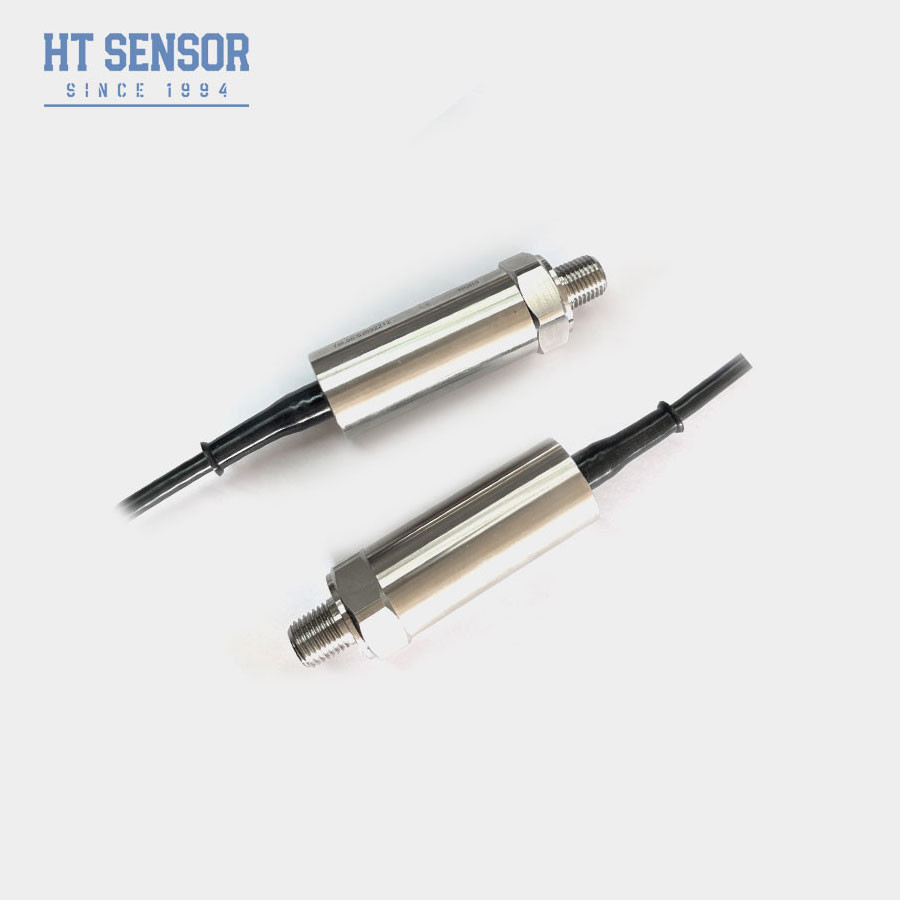

BP157 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP157 চাপ ট্রান্সমিটার সেন্সরটি তার সংকেত পরিমাপ উপাদান হিসাবে একটি HT সিরিজের সিলিকন চাপ-প্রতিরোধী বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোর ব্যবহার করে।প্রধান চাপ সেন্সরটি চাপের পরিবর্তনগুলি পরিমাপ করার জন্য বিচ্ছিন্ন সিলিকন প্রযুক্তির ব্যবহারের চারপাশে ঘোরে। এই ধরণের সেন্সরটি সাধারণত সিলিকন থেকে তৈরি একটি পাতলা ডায়াফ্রাম নিয়ে গঠিত হয়,যা চাপের পরিবর্তনে বিকৃত হয়যখন ডায়াফ্রাগমের উপর চাপ পরিবর্তিত হয়, তখন তার প্রতিরোধেরও পরিবর্তন হয়।
এই যন্ত্রটি পাইজোরিসিটিভ এফেক্টের উপর ভিত্তি করে কাজ করে, যেখানে সিলিকন ডায়াফ্রাগমের বৈদ্যুতিক প্রতিরোধ প্রয়োগ করা যান্ত্রিক চাপ বা চাপের সাথে আনুপাতিকভাবে পরিবর্তিত হয়।যখন চাপ প্রয়োগ করা হয়সিলিকন ডায়াফ্রাগম বিকৃত হয়, যা উপাদানকে চাপ দেয়। এই চাপ, সিলিকন প্রতিরোধের পরিবর্তন করে, সেন্সর দ্বারা উত্পাদিত বৈদ্যুতিক সংকেত পরিবর্তন করে।
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো
2. বিভিন্ন চাপ ইন্টারফেস ফর্ম
3. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| পারফরম্যান্স প্যারামিটারঃ | |
|---|---|
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa...5MPa |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.০৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12 ~ 30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| নির্বাচন উদাহরণঃ |
| অর্ডার করার টিপসঃ |
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে. আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান সঙ্গে একটি ক্যাবল উপাদান সরবরাহ করতে পারেন।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
| অর্ডার গাইডঃ | |||||||||
| BP15X | অ্যানালগ চাপ ট্রান্সমিটার | ||||||||
| কোড | কাঠামোর রূপরেখা | ||||||||
| 5 | প্যাকার্ড প্লাগ | 6 | সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার | ||||||
| 7 | মিনি হিরশম্যান সংযোগকারী | 8 | বড় হিরশম্যান সংযোগকারী | ||||||
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) কেপিএ অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | ||||||||
| কোড | পাওয়ার সাপ্লাই | ||||||||
| ডি১ | 24VDC | ||||||||
| ডি২ | ৫ ভিডিসি | ||||||||
| ডি৩ | অন্যান্য | ||||||||
| কোড | আউটপুট সংকেত | ||||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | ||||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | ||||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | ||||||
| এস৪ | 0~10mADC | ||||||||
| কোড | চাপ সংযোগ | ||||||||
| J1 | এম২০×১।5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | ৭/১৬-২০ ইউএনএফ | ||||||||
| J5 | অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) | ||||||||
| কোড | বৈদ্যুতিক সংযোগ | ||||||||
| বি১ | হিরশম্যান | ||||||||
| বি২ | পি জি ৭ | ||||||||
| বি৩ | ক্যাবল সিল আউটলেট 1.5 মিটার | ||||||||
| বি৪ | অন্যান্য | ||||||||
| কোড | চাপের ধরন | ||||||||
| জি | পরিমাপ চাপ | ||||||||
| এ | পরম চাপ | ||||||||
| এস | সিল করা রেফারেন্স চাপ | ||||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
