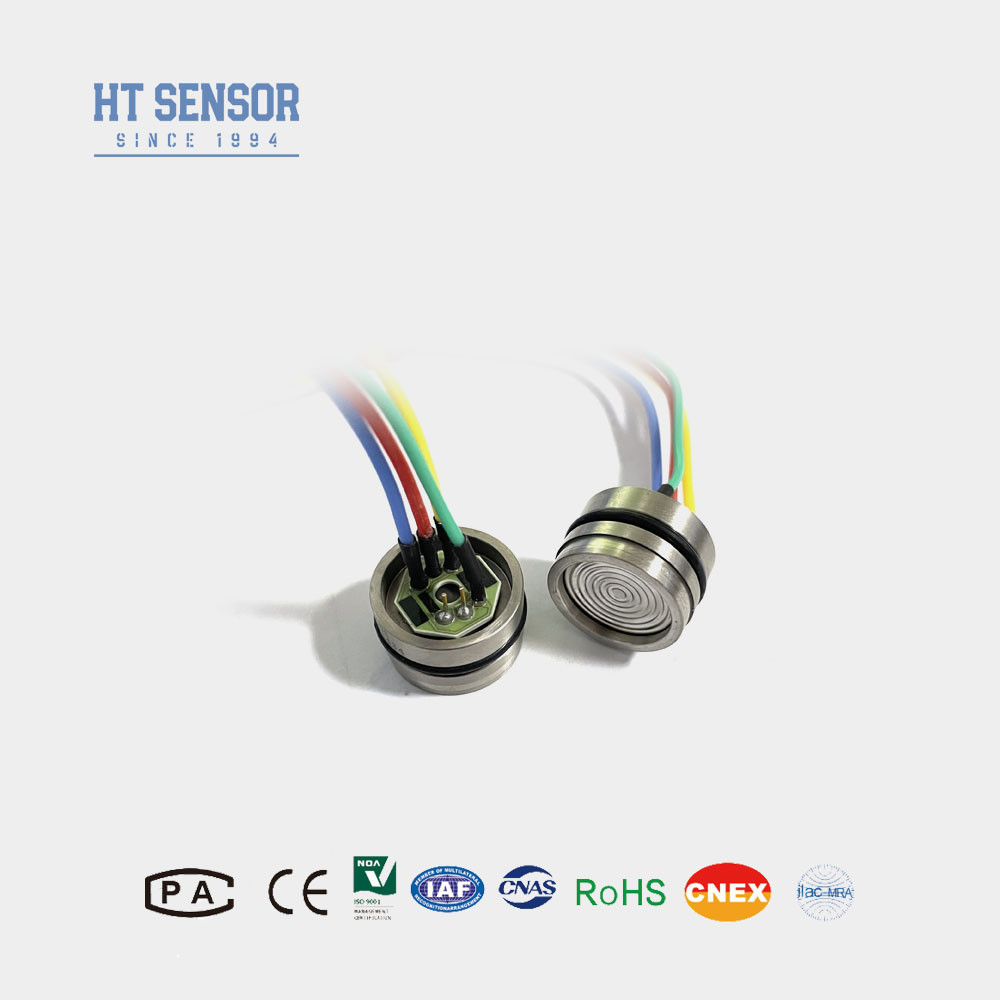

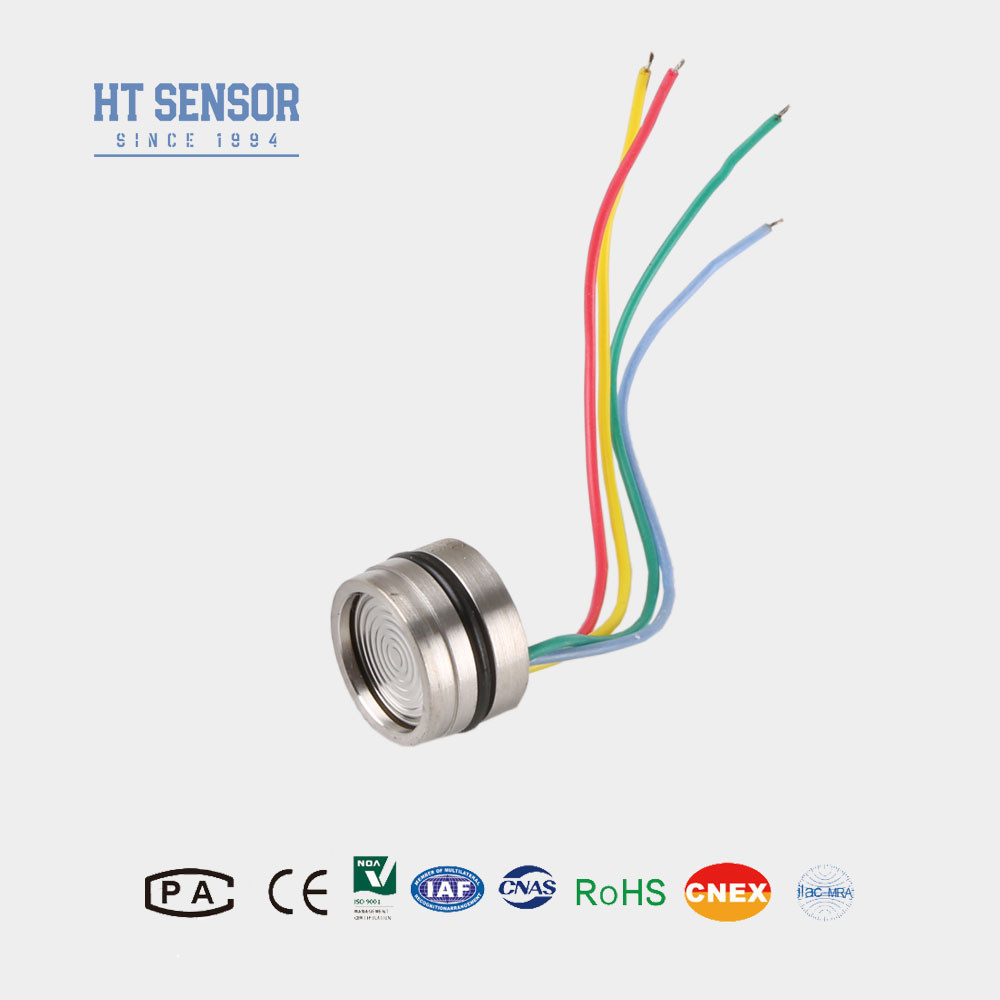

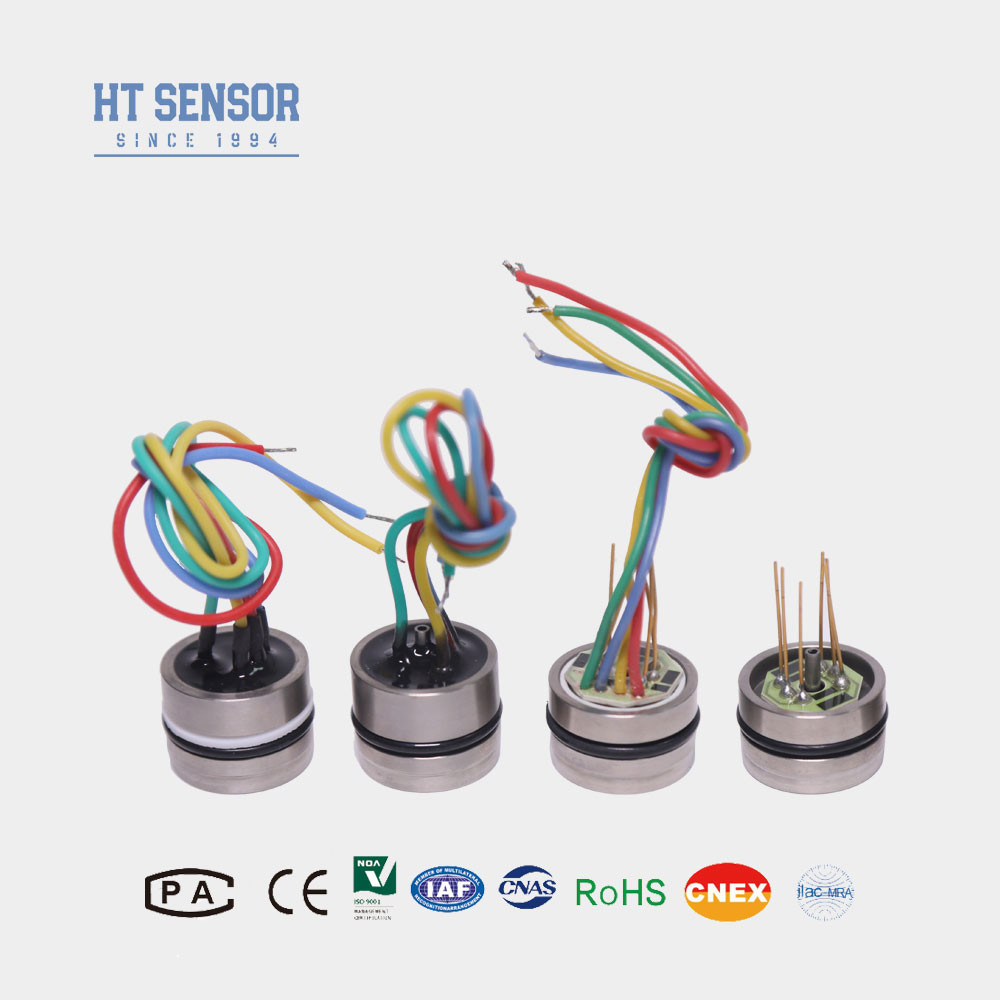

HT19V সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর
সিলিকন চাপ সেন্সরের পরিচিতি:
HT19V অত্যন্ত স্থিতিশীল ডিফিউজিং সিলিকন উপাদান ব্যবহার করে, যা এটিকে একটি নির্ভরযোগ্য সিলিকন পিজোরেসিস্টটিভ চাপ সেন্সর করে তোলে। একটি আলাদা ডায়াফ্রাম এবং সিলিকন তেল ব্যবহার করে, সেন্সরটি তরল এবং গ্যাসের চাপ সঠিকভাবে পরিমাপ করতে পারে, যা সঠিক ফলাফল প্রদান করে। ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই পণ্যের তাপমাত্রা পরিবর্তনের ক্ষতিপূরণ করে, যা তাপমাত্রা পরিবর্তনের প্রভাবকে উল্লেখযোগ্যভাবে হ্রাস করে। এয়ার কম্প্রেসার এবং রেফ্রিজারেশন সিস্টেমে এর বিস্তৃত অ্যাপ্লিকেশন এটিকে বিভিন্ন শিল্পে একটি মূল্যবান সম্পদ করে তোলে।
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সরের:
1. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য অফসেট সংশোধনের জন্য পুরু ফিল্ম সার্কিট ব্যবহার করা হয়।
2. উচ্চ নির্ভরযোগ্যতা, ভাল স্থিতিশীলতা।
3. ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড আউটপুট।
অ্যাপ্লিকেশনসিলিকন চাপ সেন্সরের:
1. ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্ত, 316L স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ
2. চাপ নিরীক্ষণ এবং নিয়ন্ত্রণ করতে প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়।
3. প্রায়শই রেফ্রিজারেশন সিস্টেম এবং এয়ার কম্প্রেসার চাপ পরিমাপে ব্যবহৃত হয়।
বৈদ্যুতিক কর্মক্ষমতাসিলিকন চাপ সেন্সরের:
1.পাওয়ার সাপ্লাই: ≤10VDC
2.সাধারণ মোড ভোল্টেজ আউটপুট: ইনপুটের 50% (সাধারণ)
3.ইনপুট ইম্পিডেন্স: 4KΩ~20KΩ
4.আউটপুট ইম্পিডেন্স: 2.5KΩ~6KΩ
5.বৈদ্যুতিক সংযোগ: 100 মিমি উচ্চ-তাপমাত্রা তার, ফিতা কেবল
| কর্মক্ষমতা পরামিতিসিলিকন চাপ সেন্সরের:. |
| পরিমাপের সীমা |
গেজ(G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| পরম(A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| সিল(S) |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
টাইপ |
সর্বোচ্চ |
ইউনিট |
| অরৈখিকতা |
±0.15 |
±0.3 |
%F.S |
| পুনরাবৃত্তিযোগ্যতা |
0.05 |
0.1 |
%F.S |
| হিস্টেরেসিস |
0.05 |
0.1 |
%F.S |
| শূন্য অফসেট আউটপুট |
0±1 |
0±2 |
mV |
| পূর্ণ স্কেল আউটপুট |
≤20KPa |
50±1 |
50±2 |
mV |
|
| ≥35kPa |
100±1 |
100±2 |
mV |
|
| শূন্য অফসেট তাপমাত্রা। ড্রিফট |
≤20KPa |
±1 |
±2.5 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| পূর্ণ স্কেল তাপমাত্রা। ড্রিফট |
≤20KPa |
±1 |
±2 |
%F.S |
|
| ≥35kPa |
±0.8 |
±1.5 |
%F.S |
|
| ক্ষতিপূরণ তাপমাত্রা |
≤20KPa |
0~50 |
ºC |
|
| ≥35kPa |
0~70 |
ºC |
|
| অপারেটিং তাপমাত্রা |
-20~80 |
ºC |
|
| সংরক্ষণ তাপমাত্রা |
-40~125 |
ºC |
|
| অনুমোদিত ওভারলোড |
পূর্ণ স্কেলের 3 গুণ বা 120MPa এর মধ্যে ছোট মানটি নিন |
|
|
| burst চাপ |
পূর্ণ স্কেলের 5X |
|
|
| দীর্ঘমেয়াদী স্থিতিশীলতা |
0.2 % |
F.S/বছর |
|
| ডায়াফ্রাম উপাদান |
316L |
|
|
| ইনসুলেশন প্রতিরোধ |
≥200MΩ 100VDC |
|
|
| কম্পন |
10gRMS, 20Hz থেকে 2000Hz এর শর্তে কোন পরিবর্তন নেই |
|
|
| শক |
100g, 11ms |
|
|
| প্রতিক্রিয়া সময় |
≤1ms |
|
|
| O-রিং সিল |
নাইট্রাইল রাবার বা ফ্লুরো রাবার |
|
|
| ভর্তি মাধ্যম |
সিলিকন তেল |
|
|
| ওজন |
~28g |
|
|
| পরামিতিগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 10V @ 25ºC |
|
| আউটলাইন নির্মাণসিলিকন চাপ সেন্সরের |
| <3.5MPaS |
 |
≥3.5MPaS
<40MPaS |
 |
| ≥40MPaS |
 |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণসিলিকন চাপ সেন্সরের |
|
|
1. অ্যাসেম্বলির সময়, প্রয়োজনীয় আঁটসাঁটতা অর্জনের জন্য কোর আকার এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে সমন্বয়ের দিকে মনোযোগ দেওয়া উচিত।
2. হাউজিং একত্রিত করার সময়, নিশ্চিত করুন যে এটি উল্লম্বভাবে সারিবদ্ধ এবং ক্ষতিপূরণ প্লেট ক্ষতিগ্রস্ত করা এড়াতে সমানভাবে চাপ প্রয়োগ করুন।
3. যদি পরিমাপ করা মাধ্যমটি কোর ডায়াফ্রাম এবং হাউজিং উপাদানের (316L) সাথে সঙ্গতিপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. আপনার হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাম টিপানো এড়িয়ে চলুন যাতে ডায়াফ্রামের বিকৃতি বা ছিদ্র এবং কোরের ক্ষতি না হয়।
5. গেজ প্রেসার কোরের চাপ পোর্টটি বায়ুমণ্ডলের সাথে খোলা রাখুন যাতে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম গেজ প্রেসার কোরের নেতিবাচক চাপ চেম্বারে প্রবেশ করতে না পারে।
6. যদি কোনো পরিবর্তন পিন থাকে, তাহলে রেফারেন্সের জন্য প্রকৃত পণ্যের লেবেল অনুযায়ী বহন করুন।
