বিএইচZ93420তৃতীয়এলতরল স্তরটিরেন্সমিটার
পরিচিতিজল স্তর ট্রান্সমিটার:

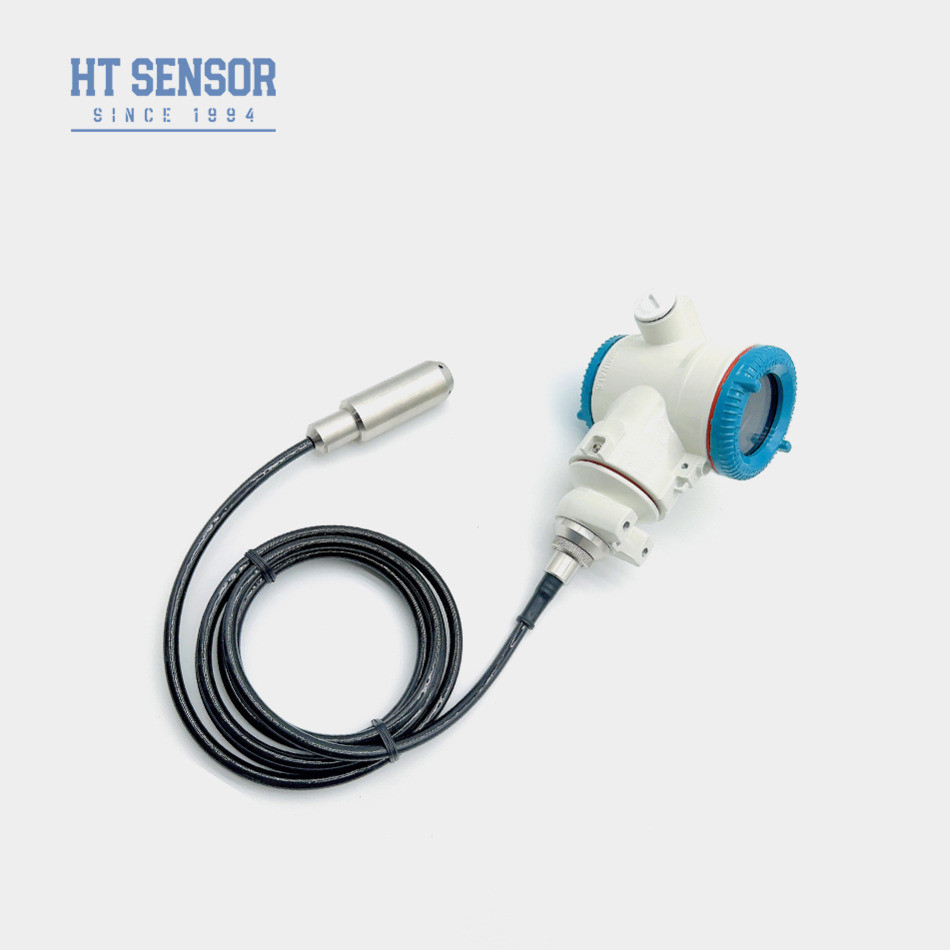

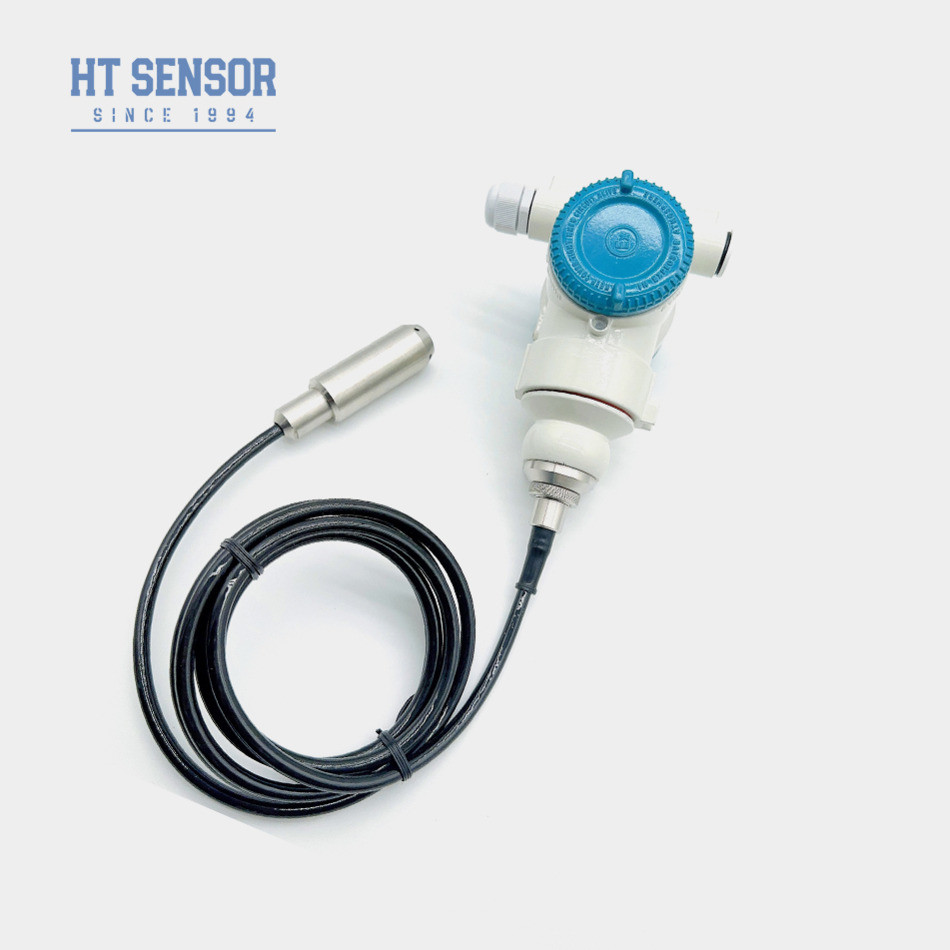

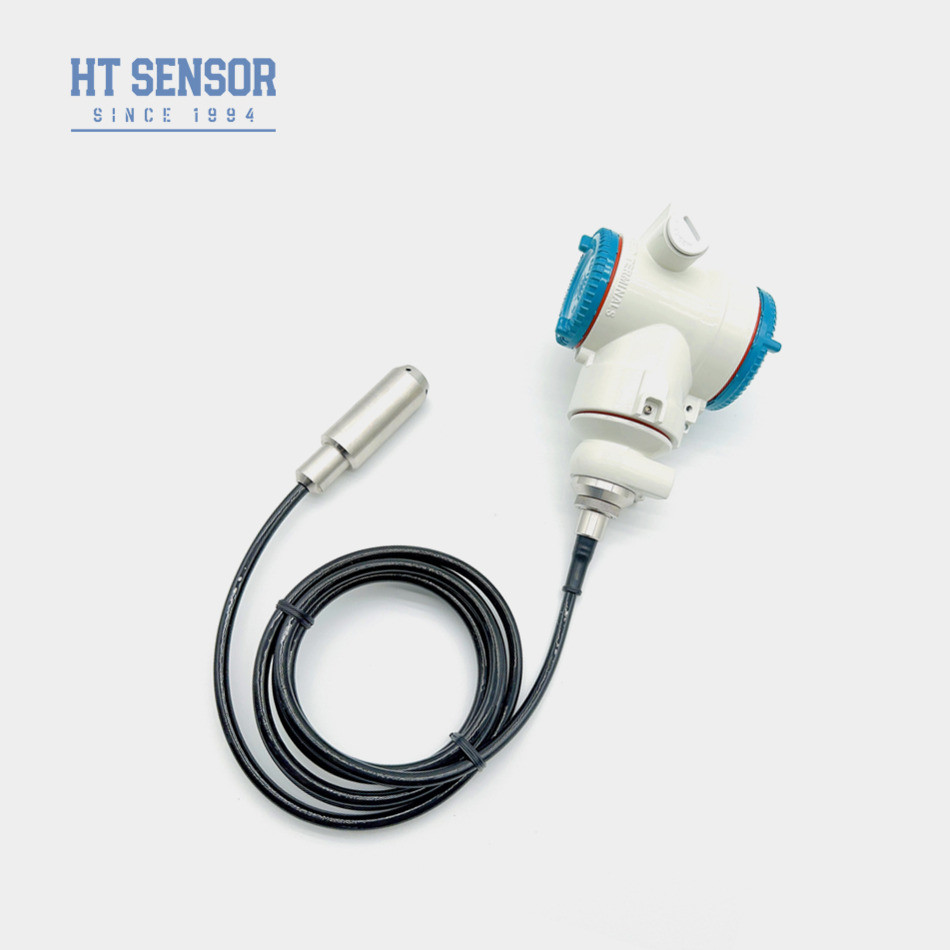

BHZ93420-III ইনসেপশন-টাইপ ইন্টেলিজেন্ট তরল স্তর ট্রান্সমিটারটি তার সিগন্যাল পরিমাপ উপাদান হিসাবে একটি উচ্চ-নির্ভুলতা পাইজোরিসিটিভ সিলিকন চাপ সেন্সর দিয়ে ডিজাইন করা হয়েছে।সেন্সর স্ট্যাটিক চাপ পরিমাপ করে, যা তরল স্তরের সমানুপাতিক। হার্ট যোগাযোগ প্রোটোকলের সাহায্যে, এটি ডিজিটাল সংকেত সংক্রমণ এবং দ্বি-মুখী যোগাযোগ অর্জন করে। এই ট্রান্সমিটারটি একাধিক আউটপুট বিকল্প সরবরাহ করে,এনালগ এবং ডিজিটাল সংকেত সহ, যা এটিকে অত্যন্ত বহুমুখী এবং বিভিন্ন সিস্টেমের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে পারে।
পণ্যের বৈশিষ্ট্যজল স্তর ট্রান্সমিটার:
1.HART যোগাযোগ প্রোটোকল আউটপুট, প্রদর্শন ক্ষমতা সহ
2. উচ্চ নির্ভুলতা এবং চমৎকার স্থিতিশীলতা
3. বিস্ফোরণ-প্রতিরোধী রেটিংঃ ExiaIICT6
4. উচ্চ সুরক্ষা স্তর, আইপি 68
5.পিই, পিটিএফটি, পিইউ ক্যাবল পাওয়া যায়
অ্যাপ্লিকেশনজল স্তর ট্রান্সমিটার:
1. 316LSS, অ ক্ষয়কারী তরল সঙ্গে সামঞ্জস্যপূর্ণ
2বিভিন্ন অ্যাপ্লিকেশন যেমন নিকাশী, শিল্প ও পৌরসভা জল, জল ট্যাংক, কূপ, নদী, সমুদ্রের জল, হ্রদ ইত্যাদিতে জল স্তর পর্যবেক্ষণ
3.ডিজেল, জ্বালানী এবং অন্যান্য তেলের ট্যাঙ্কের স্তর পর্যবেক্ষণ
পারফরম্যান্স প্যারামিটার:
| |
| পরিমাপ পরিসীমা |
০-১০ মিটার... ৪০০ মিটার |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
≤ 2X নামমাত্র পরিসীমা |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.1% (সাধারণ) ±0.2% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.15%F.S/বছর (সর্বোচ্চ) |
| শূন্য তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট |
±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা |
০-৫০ ডিগ্রি সেলসিয়াস (০-১ মি) ০-২ মিটার); ০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা |
-২০-৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৩০-১০০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| শক |
১০০ গ্রাম |
| আবাসনের উপাদান |
ঢালাই অ্যালুমিনিয়াম, স্টেইনলেস স্টীল 1Cr18Ni9Ti |
| ডায়াফ্রাগমের উপাদান |
316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের |
>=100MΩ@100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
ExiaIICT6 |
| সুরক্ষা রেটিং |
আইপি ৬৮ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~ ১.৬ কেজি (বিহীন) ক্যাবল |
| ক্যাবল উপাদান |
পলিথিলিন, পলিউরেথেন, পিটিএফই তার |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| হার্টের সাথে 4 ¢ 20 এমএ |
১৫ ০৩০ ভিডিসি |
২টি তারের |
| বৈদ্যুতিক সংযোগ |
 |
৪-২০ এমএ
(হার্ট) |
1 |
ভি+ |
লাল |
| 2 |
V- |
হলুদ |
| 3 |
এন সি |
|
| 4 |
এন সি |
|
 |
৪-২০ এমএ
(হার্ট) |
1 |
ভি+ |
লাল |
| 2 |
V- |
হলুদ |
| 3 |
এন সি |
|
| 4 |
এন সি |
|
 |
৪-২০ এমএ
(হার্ট) |
1 |
ভি+ |
লাল |
| 2 |
V- |
হলুদ |
| 3 |
জিএনডি |
|
| 4 |
এন সি |
|
অর্ডার করার টিপসঃ
1অনুগ্রহ করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি নির্বাচন করার সময় পণ্যের উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ।
2পরিমাপ মাধ্যমের ঘনত্ব নির্দিষ্ট করা উচিত।
3. শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য, দয়া করে আমাদের কোম্পানিতে বিস্তারিত প্রদান করুন এবং এটি অর্ডারে উল্লেখ করুন।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
অর্ডার গাইডঃ
| BHZ93420 |
কোড |
কাঠামোর রূপরেখা |
| |
তৃতীয় |
স্মার্ট তরল স্তর ট্রান্সমিটার |
| |
পরিমাপ পরিসীমা |
০-১০ মিটার... ৪০০ মিটার |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস২ |
4~20mADCসঙ্গেএইচআর্ট |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি৪ |
২০৮৮ প্রদর্শন |
| বি৫ |
3051 |
| বি৬ |
৩০৫১এ |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
| |
কোড |
ক্যাবল উপাদান |
| সি১ |
পিই |
| সি২ |
পিই |
| C3 |
পিটিএফই |
আপনার জন্য সবচেয়ে উপযুক্ত সেন্সর সুপারিশ করার জন্য, দয়া করে নীচের তথ্যটি আমাদের জানান।
1কাজের তাপমাত্রাঃ -40 ~ 125 °C?
2টেস্ট রেঞ্জ?
3আউটপুটঃ 4-20mA, RS485 বা অন্য?
4. স্ক্রুঃ জি 1/4, 1/4 এনপিটি, আর 1/4, এম 20 * 1।5?
5ইলেকট্রিক সংযোগঃ হিরশম্যান, প্যাকার্ড, সরাসরি লিড?
6অর্ডার পরিমাণ: ?
