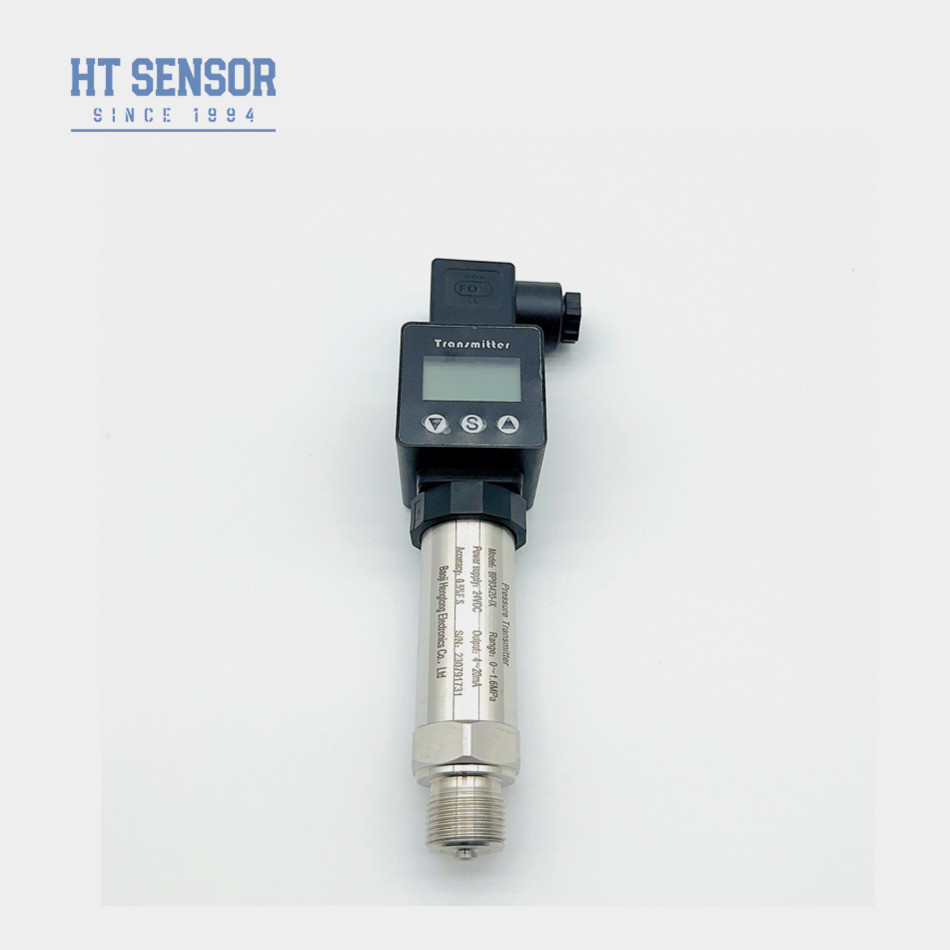

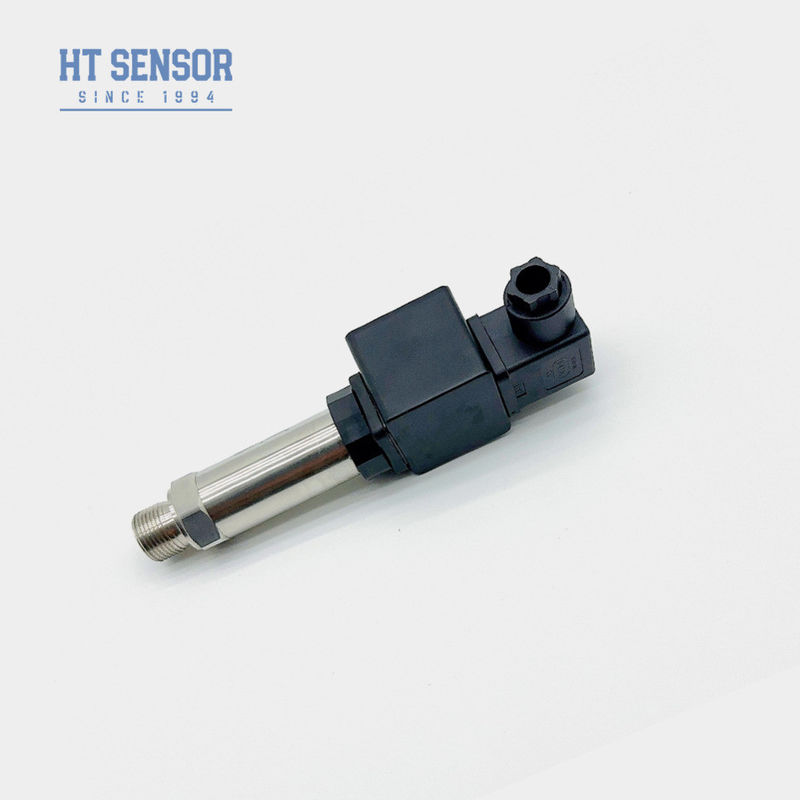

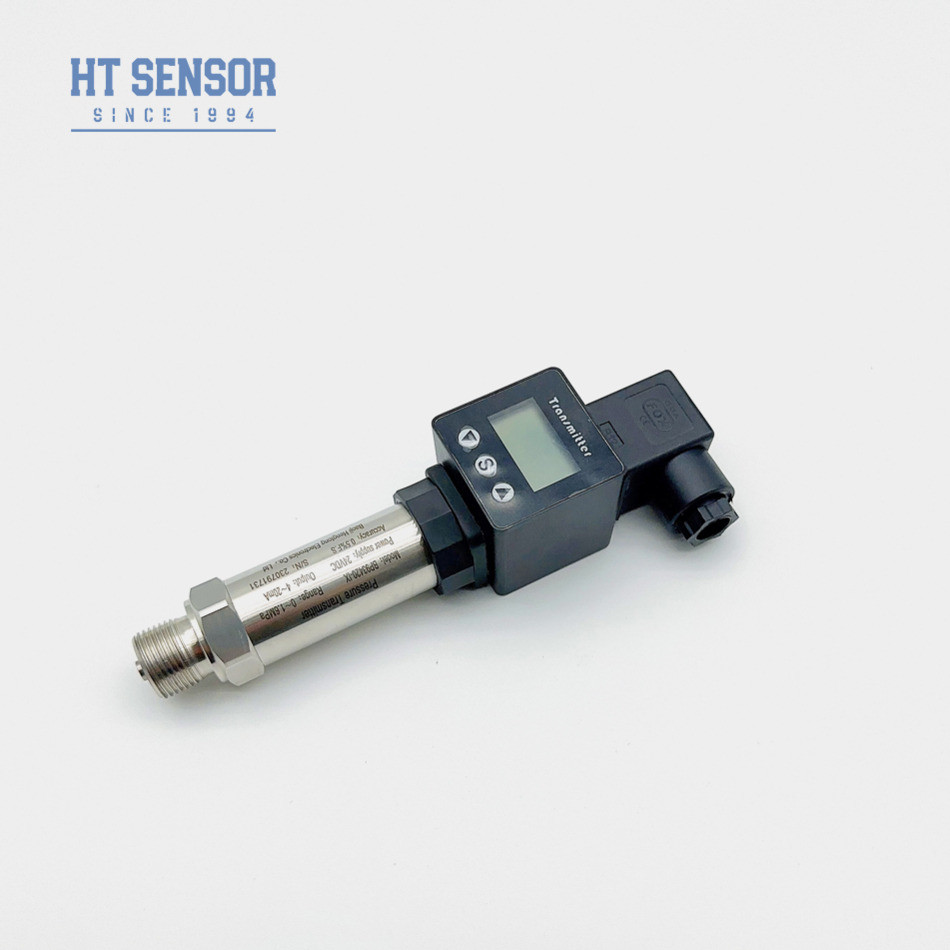

BP93420-IX চাপ ট্রান্সমিটার সেন্সর
ইন্ডাস্ট্রিয়াল প্রেসার সেন্সর প্রবর্তনঃ
BP93420IX চাপ ট্রান্সমিটার সেন্সরটি তার সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজের সিলিকন চাপ সেন্সর তেল ভরা কোর ব্যবহার করে।এটি একটি বিস্তৃত পণ্য যা চাপ পরিমাপকে একত্রিত করে, প্রদর্শন, এবং আউটপুট ফাংশন. এই বহুমুখী চাপ ট্রান্সমিটার ব্যাপকভাবে তার নির্ভুলতা এবং নির্ভরযোগ্যতা জন্য স্বীকৃত হয়. উন্নত প্রযুক্তির সঙ্গে,এটি বিস্তৃত অ্যাপ্লিকেশন জুড়ে সঠিক চাপ পরিমাপ নিশ্চিত করেসেন্সরটির দীর্ঘমেয়াদী স্থিতিশীলতা এটিকে চাহিদাপূর্ণ শিল্প প্রক্রিয়াগুলির জন্য আদর্শ করে তোলে, কার্যকরভাবে রক্ষণাবেক্ষণ এবং প্রতিস্থাপন ব্যয় হ্রাস করে।
পণ্যের বৈশিষ্ট্যইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল গঠন.
2বিভিন্ন চাপ ইন্টারফেস অপশন।
3- উচ্চ নির্ভুলতা, প্রদর্শন উপলব্ধ.
অ্যাপ্লিকেশনইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1বৈজ্ঞানিক গবেষণার জন্য উপযুক্ত।
2. পেট্রোলিয়াম, রাসায়নিক.
3এটি সাধারণত সামুদ্রিক এবং বিমান ক্ষেত্রে ব্যবহৃত হয়।
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হিস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.২৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12~30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
1দয়া করে নিশ্চিত করুন যে পরিমাপযোগ্য মাধ্যমটি BP93420-IX শিল্প চাপ সেন্সর ট্রান্সমিটারের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2অনুগ্রহ করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে অর্ডার দেওয়ার সময় ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3.এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, এটি নিশ্চিত করা অপরিহার্য যে ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম নয়।
4.......BP93420-IXশিল্প চাপ সেন্সর ট্রান্সমিটার, এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল এবং পণ্য এবং শক্তি সরবরাহ নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করার পরামর্শ দেওয়া হয়।
5.ফ্লুরো রাবার ও-রিং ব্যবহার করা হয়BP93420-IXশিল্প চাপ সেন্সর ট্রান্সমিটারের নামমাত্র কাজের তাপমাত্রা -২০ ডিগ্রি সেলসিয়াস থেকে ২৫০ ডিগ্রি সেলসিয়াস পর্যন্ত। -২০ ডিগ্রি সেলসিয়াসের নিচে কাজের তাপমাত্রার জন্য, একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
আপনার জন্য সবচেয়ে উপযুক্ত সেন্সর সুপারিশ করার জন্য, দয়া করে নীচের তথ্যটি আমাদের জানান।
1কাজের তাপমাত্রাঃ -40 ~ 125 °C?
2টেস্ট রেঞ্জ?
3আউটপুটঃ 4-20mA, RS485 বা অন্য?
4. স্ক্রুঃ জি 1/4, 1/4 এনপিটি, আর 1/4, এম 20 * 1।5?
5ইলেকট্রিক সংযোগঃ হিরশম্যান, প্যাকার্ড, সরাসরি লিড?
6অর্ডার পরিমাণ: ?
