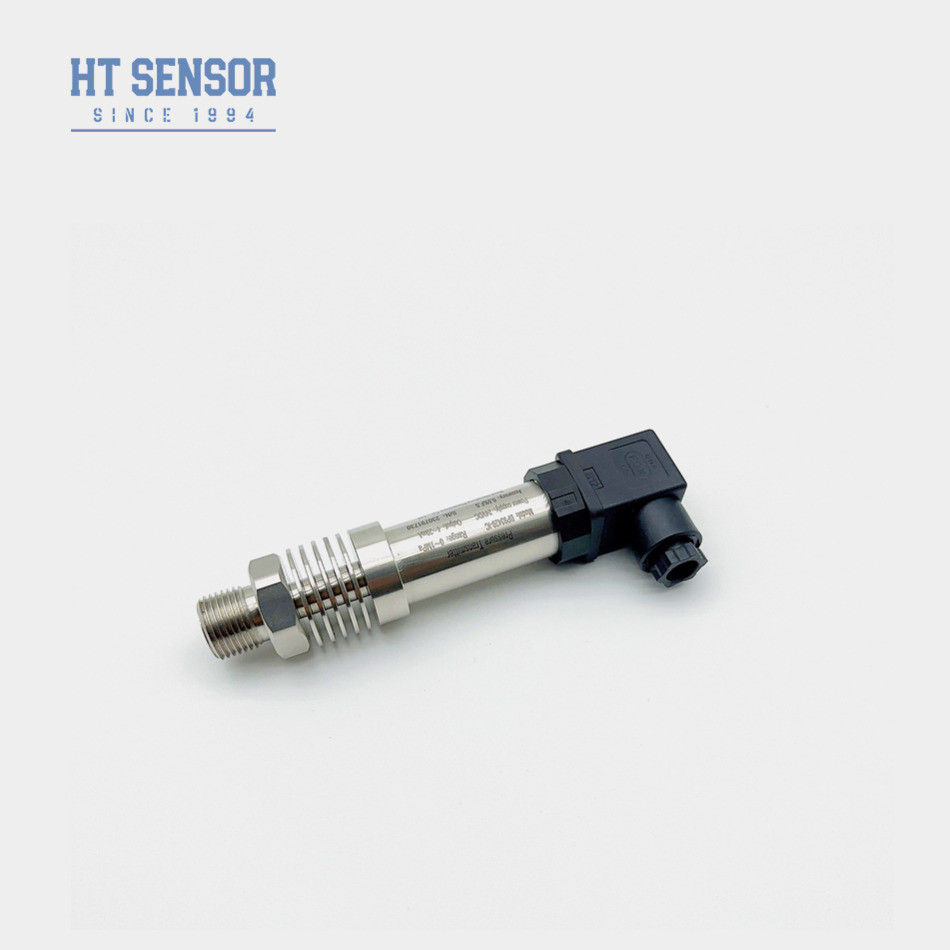

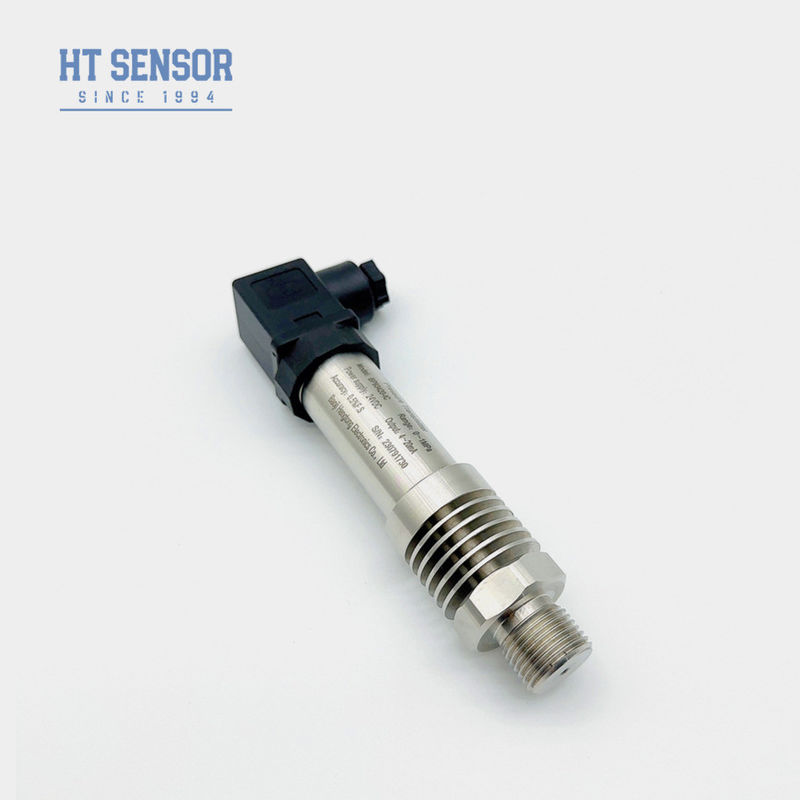

BP93420-IC ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সডুসার 4-20mA 24V উচ্চ তাপমাত্রা চাপ সেন্সর
Product Details
| মডেল নং।: | BP93420-IC শিল্প চাপ সেন্সর | চাপ পরিসীমা: | -১০০ কেপিএ-০-১০ কেপিএ-৬০ এমপিএ |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | ≤0.5%F.S | আউটপুট: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| পাওয়ার সাপ্লাই: | 3.3-5.5VDC /12-36VDC | চাপের ধরন: | গেজ/পরম/সিল করা |
| পরিমাপ মাধ্যম: | তরল, গ্যাস, তেল | আইপি রেটিং: | আইপি ৬৫ |
| কাস্টমাইজেশন: | <i>Available |</i> <b>উপলব্ধ |</b> <i>Customized Request</i> <b>কাস্টমাইজড অনুরোধ</b> | গ্যারান্টি: | ২ বছর |
| বিশেষভাবে তুলে ধরা |
BP93420-IC ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সডুসার,ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সডুসার ৪-২০ এমএ,24 ভোল্ট উচ্চ তাপমাত্রা চাপ সেন্সর RoHs |
||
Product Description
BP93420-IC 4-20mA 24V উচ্চ তাপমাত্রা পরিবেশের জন্য শিল্প চাপ সেন্সর
BP93420IC চাপ ট্রান্সমিটার সেন্সর
ইন্ডাস্ট্রিয়ার চাপ সেন্সর প্রবর্তনঃ
বিপি 93420-আইসি একটি উচ্চ-তাপমাত্রা চাপ ট্রান্সমিটার সেন্সর যা এর মূল পরিমাপ উপাদান হিসাবে উন্নত HT19 সিরিজের সিলিকন চাপ-প্রতিরোধী বিচ্ছিন্নতা তেল ভরা কোর ব্যবহার করে।একটি বিশেষ তাপ অপসারণ কাঠামোর সাথে ট্রান্সমিটারে সংহতএই অনন্য নকশা উচ্চ তাপমাত্রা সঙ্গে চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্য এবং সঠিক চাপ পরিমাপ সম্ভব।এটি তাপমাত্রা ওঠানামা জড়িত অ্যাপ্লিকেশন বা উচ্চতর অবস্থার অধীনে কাজ করার জন্য একটি চমৎকার পছন্দBP93420-IC ব্যাপকভাবে শিল্প প্রক্রিয়া এবং সিস্টেমে ব্যবহৃত হয় যা চ্যালেঞ্জিং উচ্চ তাপমাত্রা সেটিংসে সঠিক চাপ পর্যবেক্ষণের প্রয়োজন।
পণ্যের বৈশিষ্ট্যইন্ডাস্ট্রির চাপ সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
অ্যাপ্লিকেশনইন্ডাস্ট্রির চাপ সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ১৫০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.৪ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার করার পরামর্শ |
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নীচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
আপনার জন্য সবচেয়ে উপযুক্ত সেন্সর সুপারিশ করার জন্য, দয়া করে নীচের তথ্যটি আমাদের জানান।
1কাজের তাপমাত্রাঃ -40 ~ 125 °C?
2টেস্ট রেঞ্জ?
3আউটপুটঃ 4-20mA, RS485 বা অন্য?
4. স্ক্রুঃ জি 1/4, 1/4 এনপিটি, আর 1/4, এম 20 * 1।5?
5ইলেকট্রিক সংযোগঃ হিরশম্যান, প্যাকার্ড, সরাসরি লিড?
6অর্ডার পরিমাণ: ?
