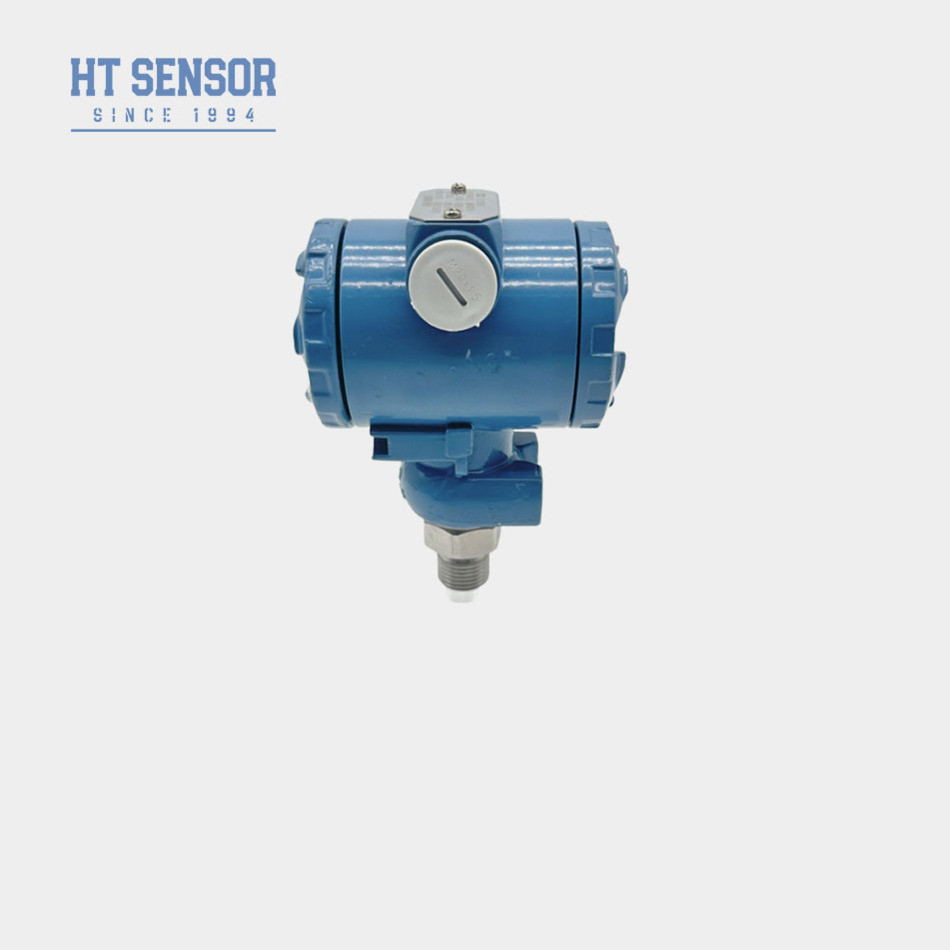

BP93420-III স্মার্ট চাপ ট্রান্সমিটার
স্মার্ট প্রেসার ট্রান্সমিটারের প্রবর্তনঃ
BP93420III চাপ ট্রান্সমিটারটি তার সিগন্যাল পরিমাপ উপাদান হিসাবে একটি HT সিরিজের সিলিকন পিজোরেসিটিভ বিচ্ছিন্নতা তেল ভরা কোর ব্যবহার করে। এই কোরটি সঠিকভাবে চাপ পরিমাপের জন্য দায়ী।সেন্সর সিগন্যালটি তারপর একটি সার্কিট দ্বারা প্রক্রিয়াজাত করা হয় যা এটিকে একটি স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করেনির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করার জন্য এবং হস্তক্ষেপ কমাতে, পণ্যটি উত্পাদনের প্রতিটি পর্যায়ে কঠোর পরীক্ষার এবং বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যার মধ্যে উপাদান, অর্ধ-সমাপ্ত,এবং সমাপ্ত পণ্যট্রান্সমিটারের চাপ ইন্টারফেস বিভিন্ন প্রয়োজনীয়তা এবং অ্যাপ্লিকেশন পূরণ করার জন্য বিভিন্ন আকারে ডিজাইন করা হয়।
পণ্যের বৈশিষ্ট্যস্মার্ট প্রেসার ট্রান্সমিটার:
1. বিস্তৃত পরিমাপ পরিসীমা, এবং বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. বিভিন্ন আউটপুট সংকেত ফর্ম, নিয়মিত এবং প্রদর্শিত
3. নিয়ন্ত্রিত শূন্যপয়েন্ট এবং পূর্ণ স্কেল
4. কোর উচ্চ নির্ভুলতা এবং উচ্চ কর্মক্ষমতা ছড়িয়ে সিলিকন ব্যবহার করেপিজোরিসিটিভ চাপ সেন্সর
অ্যাপ্লিকেশনস্মার্ট প্রেসার ট্রান্সমিটার:
1. 316L স্টেইনলেস স্টীল ব্যবহার করে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য ডিজাইন করা।
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ ও জলবিদ্যুৎ শিল্পের জন্য আদর্শ।
3. কঠোর আউটডোর শিল্প পরিবেশে চাপ পরিমাপ এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
4সঠিক চাপ পরিমাপ এবং নিয়ন্ত্রণের জন্য জলবাহী এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহার করা যেতে পারে।
| স্মার্ট চাপ ট্রান্সমিটারের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
≤±0.1% এফএস |
| হাইস্টেরেসিস |
≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~ ১.২ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12~30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
3.6~30V / ব্যাটারি |
৪টি তারের |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নীচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
| অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |

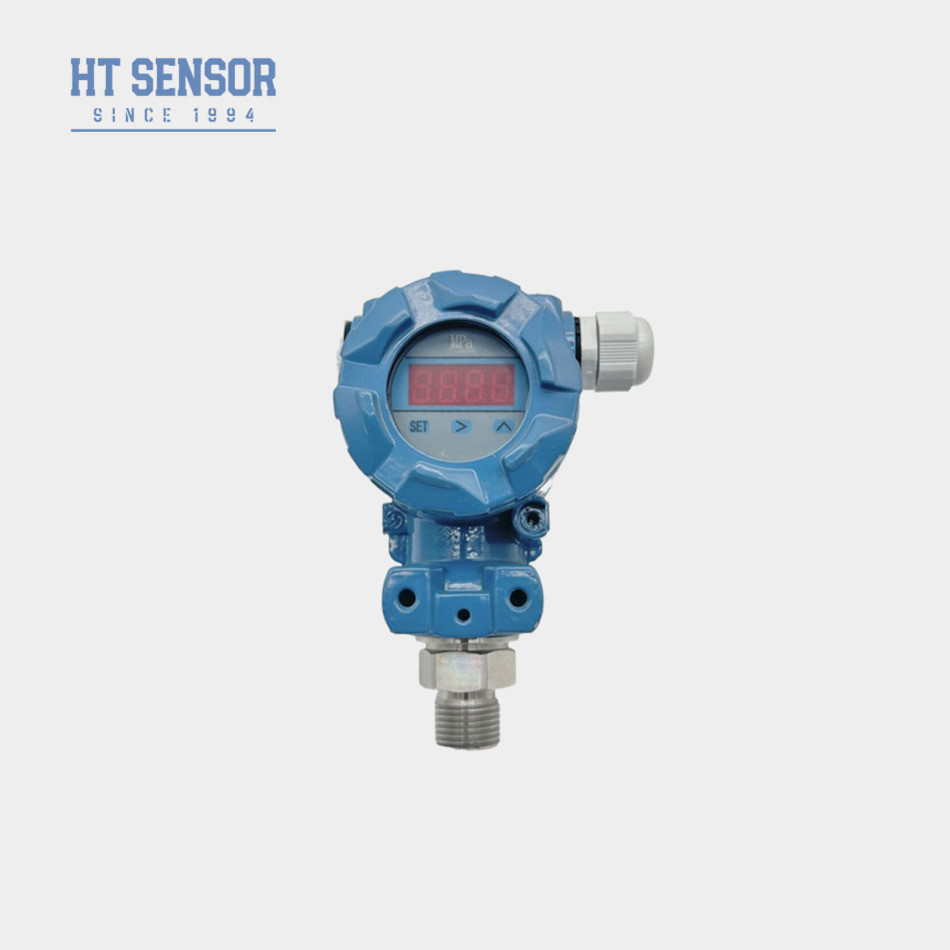

ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| আইকিউ/আইকিউটি |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির মূল বৈশিষ্ট্যগুলি কী কী?
উত্তরঃ আমাদের চাপ সেন্সর ট্রান্সমিটারগুলি তাদের উচ্চ নির্ভুলতা, চমৎকার কর্মক্ষমতা এবং স্থায়িত্বের জন্য পরিচিত। আমরা নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজেশন বিকল্পগুলিও সরবরাহ করি।
প্রশ্ন: আমি ট্রান্সমিটারগুলির জন্য বিশেষ স্পেসিফিকেশন চাইতে পারি?
উত্তরঃ হ্যাঁ, আমাদের ইঞ্জিনিয়ারদের দল আপনার অনন্য প্রয়োজনীয়তা পূরণের জন্য আমাদের পণ্যগুলি কাস্টমাইজ করতে পারে। আমরা OEM এবং ODM পরিষেবা উভয়ই সরবরাহ করি।
প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলগুলির জন্য, সরবরাহের সময়কাল সাধারণত 5-8 কার্যদিবস হয়। তবে, কাস্টম তৈরি পণ্যগুলির সরবরাহের সময়কাল পরিবর্তিত হতে পারে।
প্রশ্ন: আপনার পণ্যের দাম কেমন? আপনি কি ছাড় দিচ্ছেন?
উত্তর: আমাদের পণ্যগুলির দাম প্রতিযোগিতামূলক এবং আমরা বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারিত্বের জন্য ছাড় দিই।
প্রশ্নঃ আপনার পণ্যগুলির জন্য গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা সম্পর্কে কী?
উত্তরঃ আমাদের পণ্যগুলি চালানের পরে 24 মাসের ওয়ারেন্টি সহ আসে। আমাদের বিক্রয়োত্তর পরিষেবা দল 24 ঘন্টার মধ্যে অনুসন্ধানের উত্তর দিতে উপলব্ধ,এবং আমরা প্রয়োজন হলে পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশাবলী অফার.
