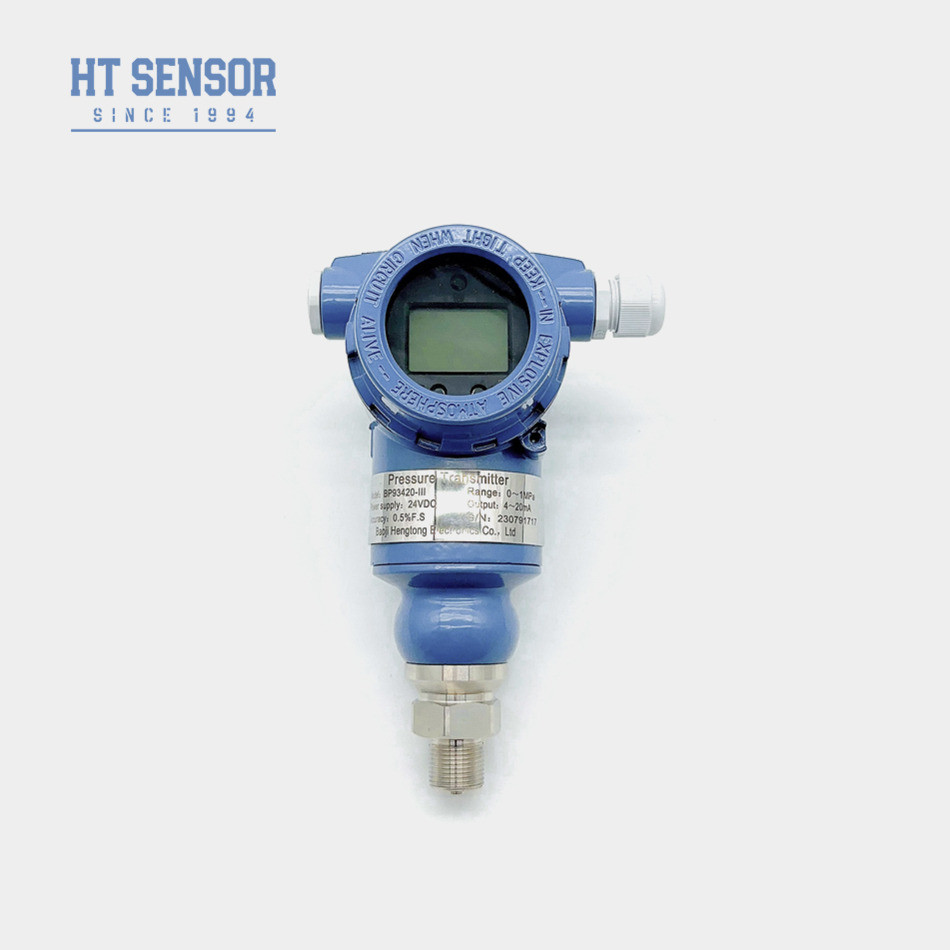

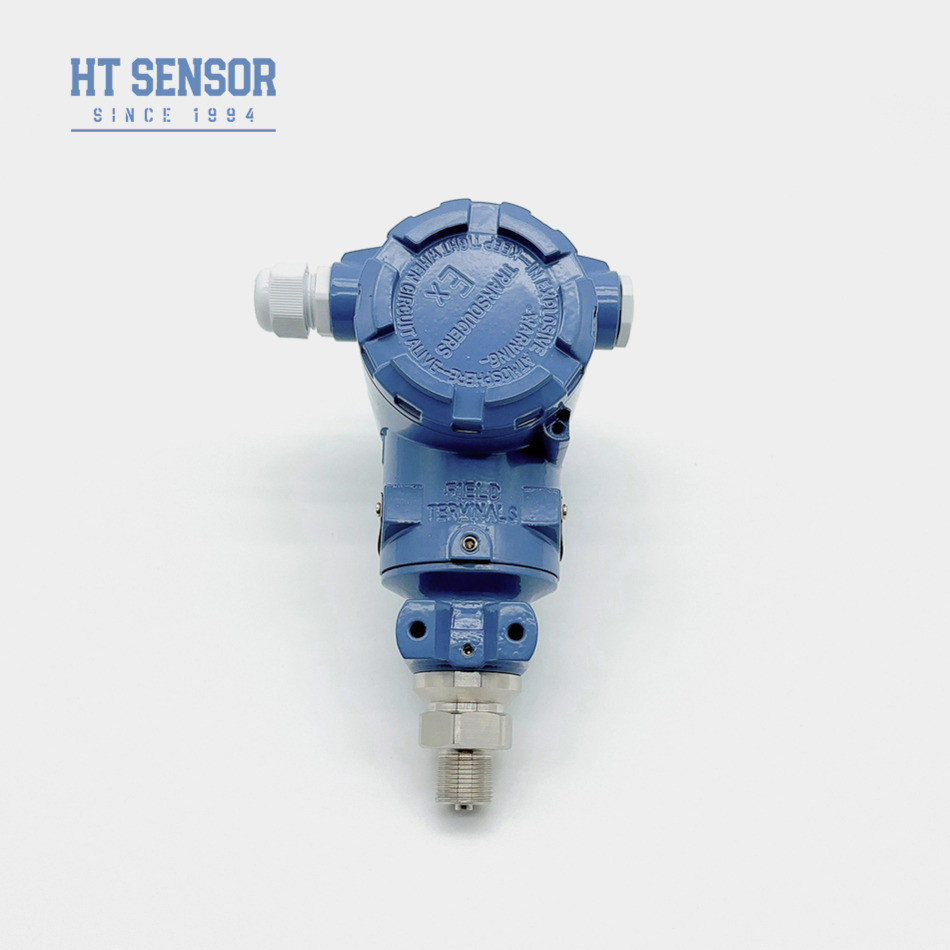

4-20mA 0.1%F.S স্মার্ট চাপ ট্রান্সমিটার ডিসপ্লে সহ ডিজিটাল চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP93420-III | চাপ পরিসীমা: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | 0.৫% এফ.এস. ০.২৫% এফ.এস. | শক্তি: | 12-36Vdc |
| আউটপুট: | হার্ট সহ 4-20mA ক্যান | ওজন: | ~ ১.২ কেজি |
| চাপের ধরন: | পরিমাপ, পরম চাপ, সিলড চাপ | কাঠামোর ধরন: | স্মার্ট প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | তরল, গ্যাস, তেল | উপাদান: | অ্যালুমিনিয়াম খাদ |
| বিশেষভাবে তুলে ধরা |
0.১% এফ.এস. স্মার্ট চাপ ট্রান্সমিটার,4-20mA স্মার্ট চাপ ট্রান্সমিটার,0ডিসপ্লে সহ.১% এফ.এস. ডিজিটাল চাপ সেন্সর |
||
পণ্য বিবরণ
4-20mA 0.1%F.S স্মার্ট চাপ ট্রান্সমিটার ডিসপ্লে সহ ডিজিটাল চাপ সেন্সর
BP93420-III স্মার্ট চাপ ট্রান্সমিটার
স্মার্ট প্রেসার ট্রান্সমিটারের প্রবর্তনঃ
মডেল BP93420-III ডিজিটাল বুদ্ধিমান চাপ ট্রান্সমিটার একটি স্মার্ট সেন্সর এবং একটি স্মার্ট ইলেকট্রনিক বোর্ড গঠিত। স্মার্ট সেন্সর ক্যাপাসিটিভ সেন্সর অন্তর্ভুক্ত,মিটারিং ডায়াফ্রাম ডিটেকশন সার্কিট, তাপমাত্রা সেন্সর এবং তাপমাত্রা ক্ষতিপূরণ সার্কিট ইত্যাদি। ইন্টেলিজেন্ট সার্কিট বোর্ডটি মাইক্রো কম্পিউটার কন্ট্রোলার এবং পেরিফেরিয়াল সার্কিট দিয়ে গঠিত,চাপ সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর সম্পূর্ণ করুনতরল, গ্যাস বা বাষ্পের চাপ পরিমাপ করতে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যস্মার্ট প্রেসার ট্রান্সমিটার:
1. বিস্তৃত পরিমাপ পরিসীমা
2. বিভিন্ন আউটপুট সংকেত ফর্ম
3. নিয়ন্ত্রিত শূন্যপয়েন্ট এবং পূর্ণ স্কেল
4. উচ্চ নির্ভুলতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশনস্মার্ট প্রেসার ট্রান্সমিটার:
1পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ
2. কঠোর আউটডোর শিল্প পরিবেশে চাপ পরিমাপ এবং নিয়ন্ত্রণ
| স্মার্ট চাপ ট্রান্সমিটারের পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ≤±0.1% এফএস |
| হাইস্টেরেসিস | ≤±0.1% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | অ্যালুমিনিয়াম খাদ |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~ ১.২ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার করার পরামর্শ |
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নীচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ৩৫ কেপিএ... ৩.৫ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
আপনার জন্য সবচেয়ে উপযুক্ত সেন্সর সুপারিশ করার জন্য, দয়া করে নীচের তথ্যটি আমাদের জানান।
1কাজের তাপমাত্রাঃ -40 ~ 125 °C?
2টেস্ট রেঞ্জ?
3আউটপুটঃ 4-20mA, RS485 বা অন্য?
4. স্ক্রুঃ জি 1/4, 1/4 এনপিটি, আর 1/4, এম 20 * 1।5?
5ইলেকট্রিক সংযোগঃ হিরশম্যান, প্যাকার্ড, সরাসরি লিড?
6অর্ডার পরিমাণ: ?
