১-৫ ভোল্ট পিজোরেসিস্টভ চাপ সেন্সর সিগন্যাল আউটপুট ডিফিউজড সিলিকন চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP93420-IB | শক্তি: | 5VDC /12-36VDC |
|---|---|---|---|
| থ্রেড: | G1/2, M20*1.5, 1/2 এনপিটি | দীর্ঘমেয়াদী স্থিতিশীলতা: | +-০.২% F.S/Year ((টাইপ) |
| হাউজিং উপাদান: | 316L বা 304SS | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| পরিমাপ মাধ্যম: | <i>Liquid air.</i> <b>তরল বায়ু।</b> <i>water oil</i> <b>জল তেল</b> | নির্ভুলতা গ্রেড: | <i>0.5%.</i> <b>0.5%।</b> <i>0.25%</i> <b>0.25%</b> |
| চাপ পরিসীমা: | 0kpa~5kpa...100MPa | আউটপুট সংকেত: | 4-20mA অথবা RS485 Modobus |
| বিশেষভাবে তুলে ধরা |
৫ ভোল্ট পিজোরেসিস্টিভ চাপ সেন্সর,পাইজোরিসিটিভ চাপ সেন্সর সিগন্যাল আউটপুট,৫ ভোল্ট ডিফিউজড সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ

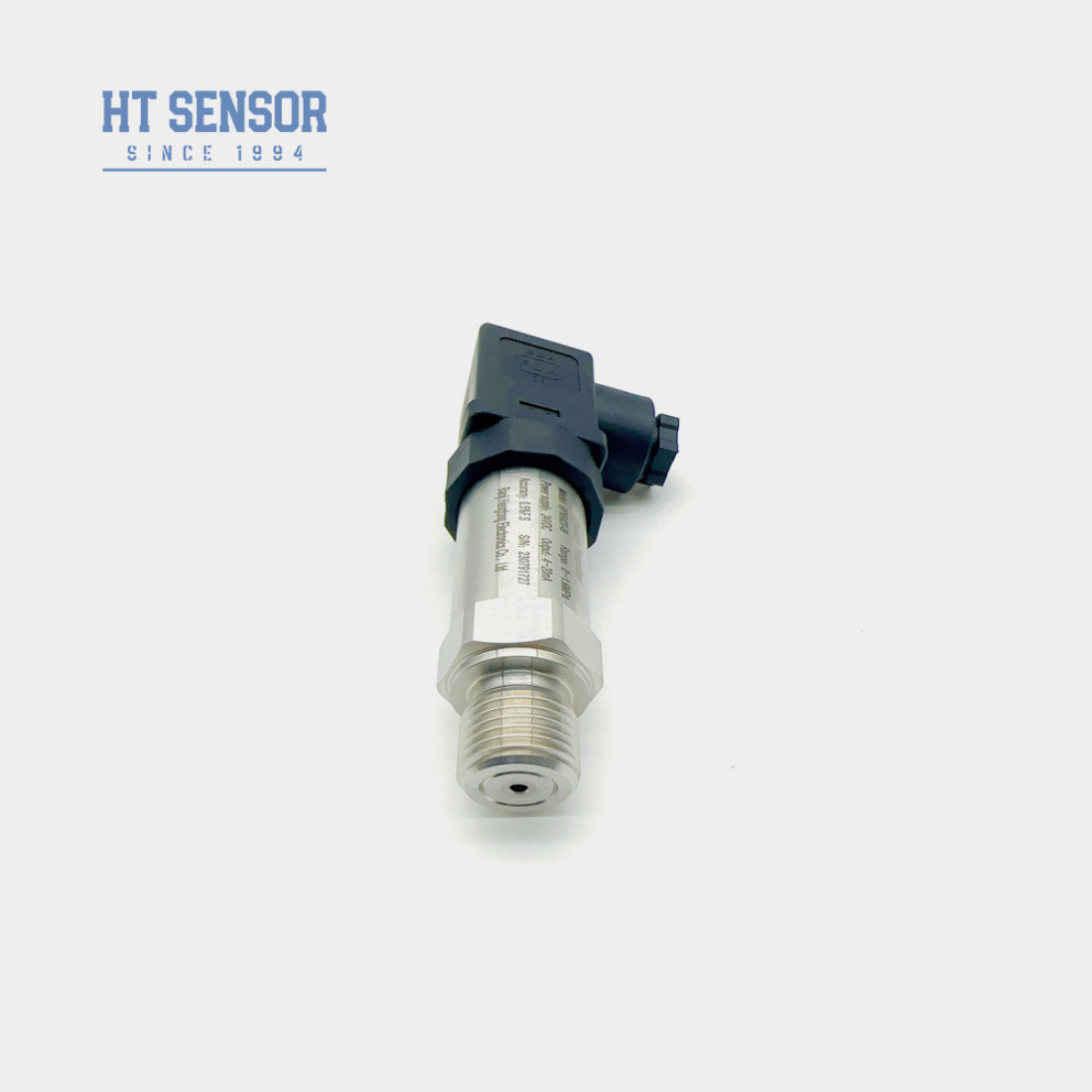

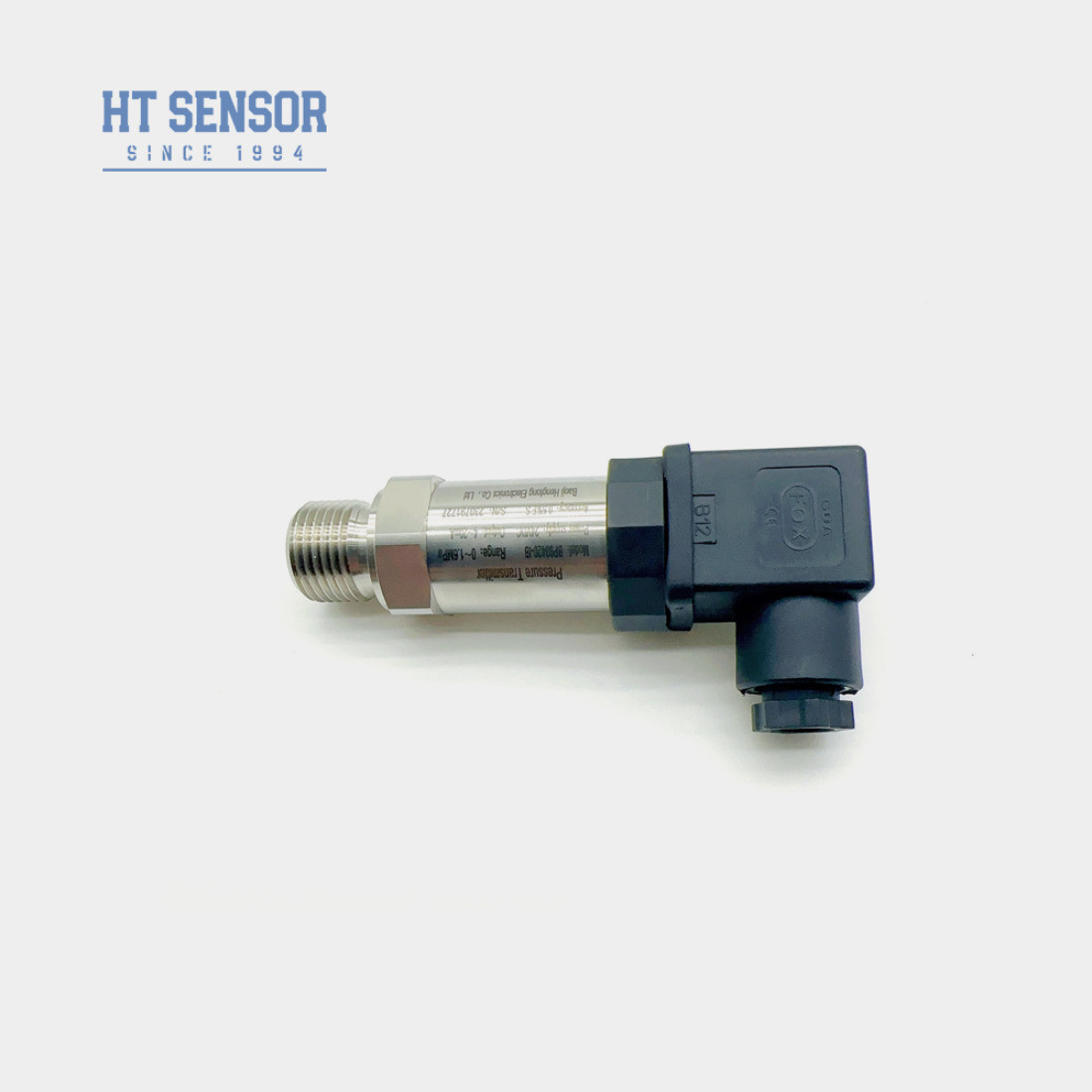

HT সেন্সর BP93420-IB 1-5V সিগন্যাল আউটপুট ডিফিউজড সিলিকন চাপ ট্রান্সমিটার সেন্সর
BP93420IB চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420IB চাপ ট্রান্সমিটার সেন্সর piezoresistive প্রভাব নীতির ব্যবহার, ডোপিং ছড়িয়ে মাধ্যমে ইন্টিগ্রেটেড প্রযুক্তির ব্যবহার,একক-ক্রিস্টালিন সিলিকন শীটের উপর স্ফটিকের দিকের বৈশিষ্ট্য অনুসারেসিলিকন উপকরণগুলির ইলাস্টিক যান্ত্রিক বৈশিষ্ট্য ব্যবহার করে, সমস্ত সিলিকন উপকরণগুলিতে অ্যানিসোট্রপিক মাইক্রো-মেশিনিং ব্যবহার করে, প্রসার প্রতিরোধের তৈরি, সেতু গঠন করে,একটি ডিফুজড সিলিকন সেন্সরের মধ্যে একটিতে শক্তি সংবেদনশীল এবং শক্তি রূপান্তর সনাক্তকরণের সেট দিয়ে তৈরি.
ডিফিউজড সিলিকন চাপ সেন্সর প্রধানত প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা, চাপ ক্যালিব্রেশন যন্ত্রপাতি, হাইড্রোলিক সিস্টেম, বায়োমেডিক্যাল যন্ত্রপাতি, হাইড্রোলিক সিস্টেম এবং ভালভ,স্তর পরিমাপ, রেফ্রিজারেশন সরঞ্জাম এবং এইচভিএসি নিয়ন্ত্রণ এবং অন্যান্য শিল্প, এটি বলা যেতে পারে যে উচ্চ অটোমেশন প্রয়োজনীয়তা সহ সমস্ত শিল্প বিচ্ছিন্ন সিলিকন চাপ সেন্সর ব্যবহার করতে পারে।
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
- 1.সিলিকন চিপে এই ফোর্স রেজিস্টারের পাইজোরেসিটিভ এফেক্টের শূন্যপয়েন্টের কাছাকাছি নিম্ন পরিসরে কোন মৃত অঞ্চল নেই এবং চাপ সেন্সরের পরিসীমা কয়েক কেপিএ হিসাবে ছোট হতে পারে।
- 2.উচ্চ আউটপুট সংবেদনশীলতা
- 3.উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
- 4.চিপ একটি ইন্টিগ্রেটেড প্রক্রিয়া গ্রহণ করে এবং কোন ট্রান্সমিশন অংশ আছে, এটি আকার ছোট এবং হালকা ওজন
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
- 1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
- 2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
- 3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
- 4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
যখন ওভার-রেঞ্জ বা ডাউন-রেঞ্জ নির্বাচন করা হয়, তখন ব্যাপ্তি ± 30% FS এর মধ্যে নিয়ন্ত্রিত হয়।
■ চাপের মোডটি যুক্তিসঙ্গত নির্বাচনের প্রয়োজন অনুসারে গেজ চাপ, পরম চাপ, সিলিং চাপে বিভক্ত।
■ সিস্টেমের সর্বাধিক ওভারলোড নিশ্চিত করুন, সিস্টেমের সর্বাধিক ওভারলোড সেন্সরের ওভারলোড সুরক্ষা সীমা থেকে কম হওয়া উচিত,অন্যথায় এটি পণ্যের ব্যবহারের সময়কালকে প্রভাবিত করবে, এবং এমনকি পণ্য ক্ষতি।
■ কোনো কঠিন বস্তুর সাথে ডায়াফ্রাগম স্পর্শ করবেন না, অন্যথায় এটি ডায়াফ্রাগম ভেঙে যাবে।■ নেতিবাচক চাপের কোর এবং ধনাত্মক চাপের কোর তৈরির উপকরণ এবং প্রক্রিয়া একই নয়, এবং নেতিবাচক চাপের কোরকে গেজ চাপের কোর দ্বারা প্রতিস্থাপন করা যায় না।
■ ভুল ইনস্টলেশনের কারণে পণ্যের ক্ষতি এড়াতে দয়া করে ইনস্টলেশনের আগে ব্যবহারের নির্দেশিকাটি সাবধানে পরীক্ষা করুন।
■ অপ্রয়োজনীয় ব্যবহারের ফলে বিপদ এবং ব্যক্তিগত আঘাত হতে পারে।
■ শেল থেকে কোরটি বের করুন, তার এবং পাইপের পা টানবেন না।

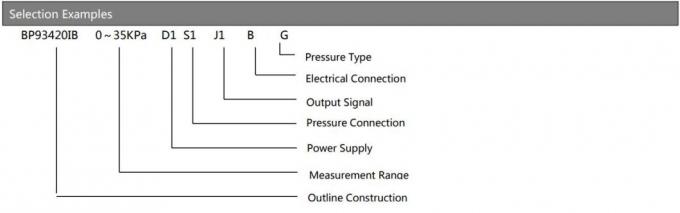

| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||

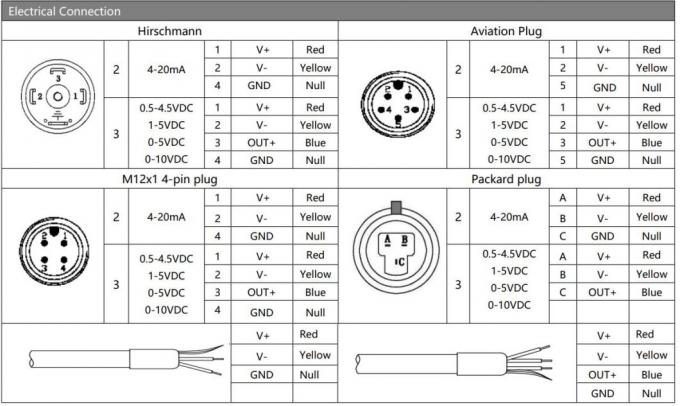

| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
