BP93420-IB চাপ ট্রান্সমিটার সেন্সর 0.5-4.5VDC ডিফিউজড সিলিকন চাপ ট্রান্সমিটার
Product Details
| মডেল নং।: | BP93420-IB | শক্তি: | 5VDC /12-36VDC |
|---|---|---|---|
| থ্রেড: | G1/2, M20*1.5, 1/2 এনপিটি | দীর্ঘমেয়াদী স্থিতিশীলতা: | +-০.২% F.S/Year ((টাইপ) |
| হাউজিং উপাদান: | 316L বা 304SS | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| পরিমাপ মাধ্যম: | <i>Liquid air.</i> <b>তরল বায়ু।</b> <i>water oil</i> <b>জল তেল</b> | নির্ভুলতা গ্রেড: | <i>0.5%.</i> <b>0.5%।</b> <i>0.25%</i> <b>0.25%</b> |
| চাপ পরিসীমা: | 0kpa~5kpa...100MPa | আউটপুট সংকেত: | 4-20mA অথবা RS485 Modobus |
| বিশেষভাবে তুলে ধরা |
চাপ ট্রান্সমিটার সেন্সর BP93420-IB,চাপ ট্রান্সমিটার সেন্সর ০.৫ ভিডিসি,4.5VDC ডিফিউজড সিলিকন চাপ ট্রান্সমিটার |
||
Product Description

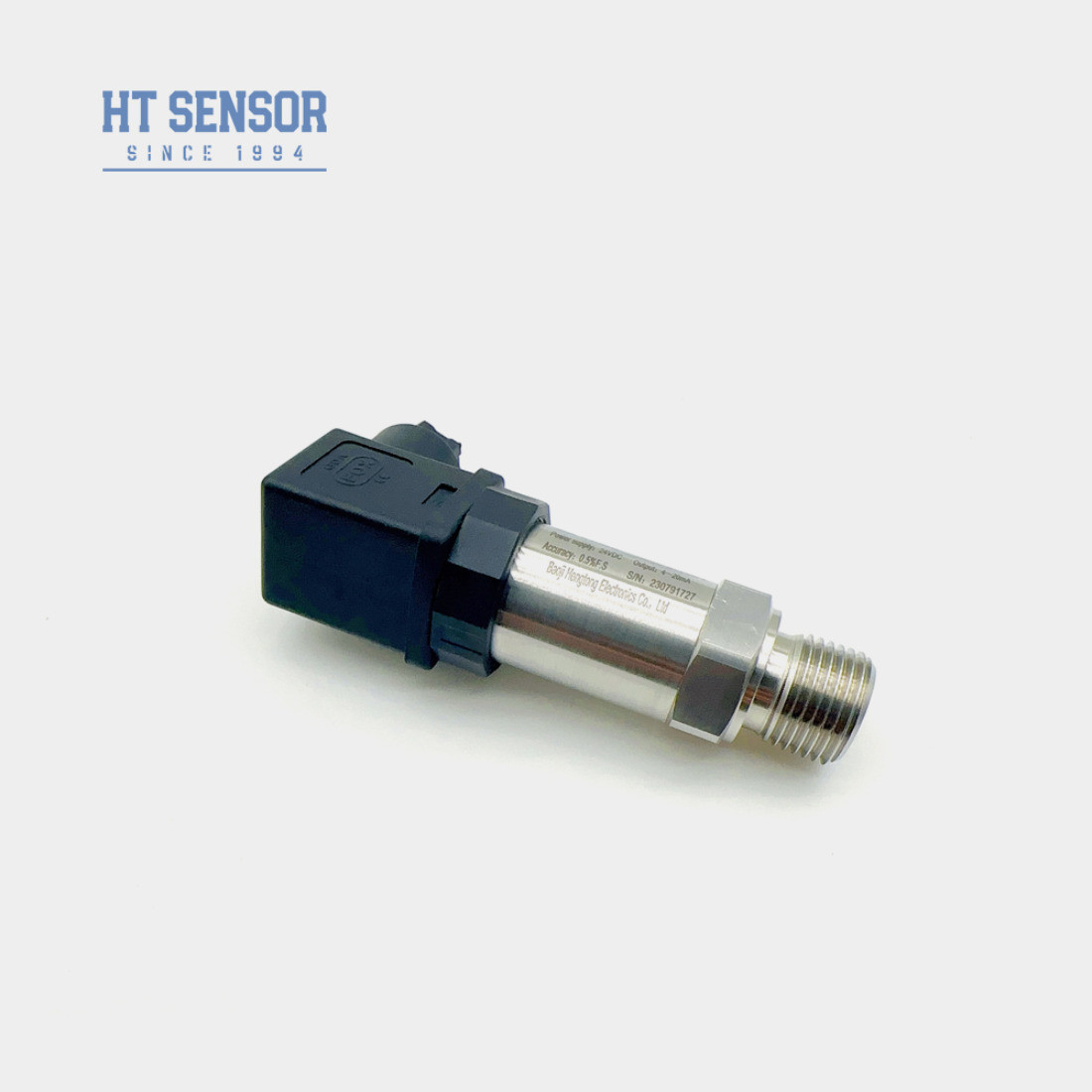

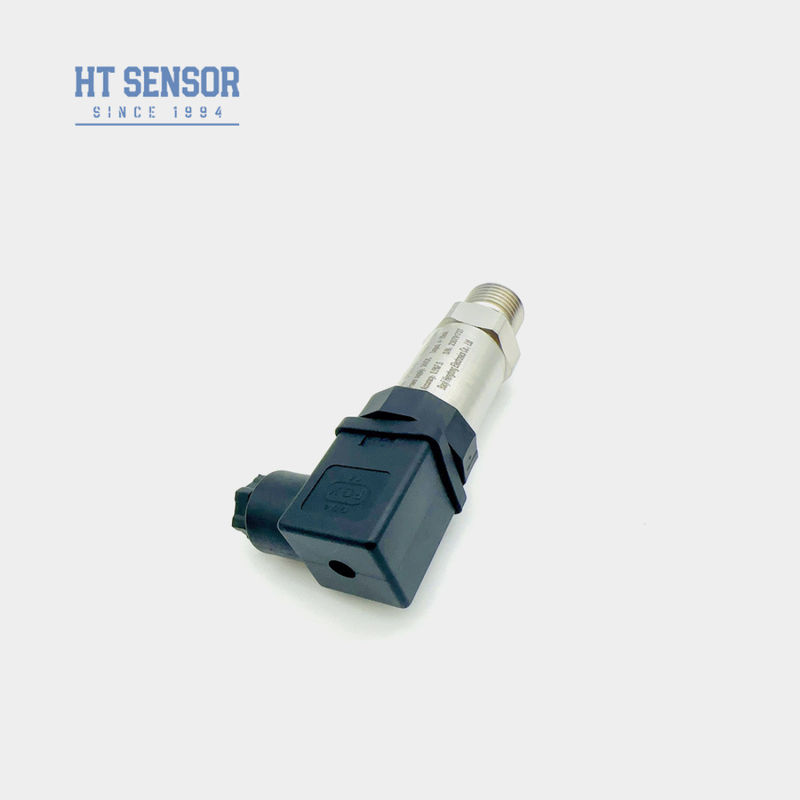

এইচটি সেন্সর 0.5-4.5VDC সিগন্যাল আউটপুট ডিফিউজড সিলিকন চাপ ট্রান্সমিটার সেন্সর
BP93420IB চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420IB চাপ ট্রান্সমিটার সেন্সরটি পাইজোরিসিটিভ এফেক্ট নীতি ব্যবহার করে।ডোপিং এবং ছড়িয়ে দেওয়ার মাধ্যমে সমন্বিত প্রযুক্তি গ্রহণ করে, একক-ক্রিস্টালিন সিলিকন শীট উপর বৈশিষ্ট্যগত স্ফটিক দিক বরাবর, প্রসার প্রতিরোধের তোলে, এবং Wheisser সেতু গঠন করে। সিলিকন উপাদান এর নমনীয় বৈশিষ্ট্য ব্যবহার করে,সমস্ত ধরণের সিলিকন উপকরণগুলিতে অ্যানিসোট্রপিক মাইক্রো-মেশিনিং একটি বিচ্ছিন্ন সিলিকন সেন্সর দিয়ে গঠিত যা শক্তি-সংবেদনশীল এবং বৈদ্যুতিনামিক রূপান্তর সনাক্তকরণকে একীভূত করে
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
1.সিলিকন চিপে এই ফোর্স রেজিস্টারের পাইজোরেসিটিভ এফেক্টের শূন্যপয়েন্টের কাছাকাছি নিম্ন পরিসরে কোন মৃত অঞ্চল নেই এবং চাপ সেন্সরের পরিসীমা কয়েক কেপিএ হিসাবে ছোট হতে পারে।
2.উচ্চ আউটপুট সংবেদনশীলতা
3.উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
4.চিপ একটি ইন্টিগ্রেটেড প্রক্রিয়া গ্রহণ করে এবং কোন ট্রান্সমিশন অংশ আছে, এটি আকার ছোট এবং হালকা ওজন
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ থেকে বেছে নেওয়া যায়। বিশেষ নির্দেশাবলী না থাকলে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| IQ1/IQ2 | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
