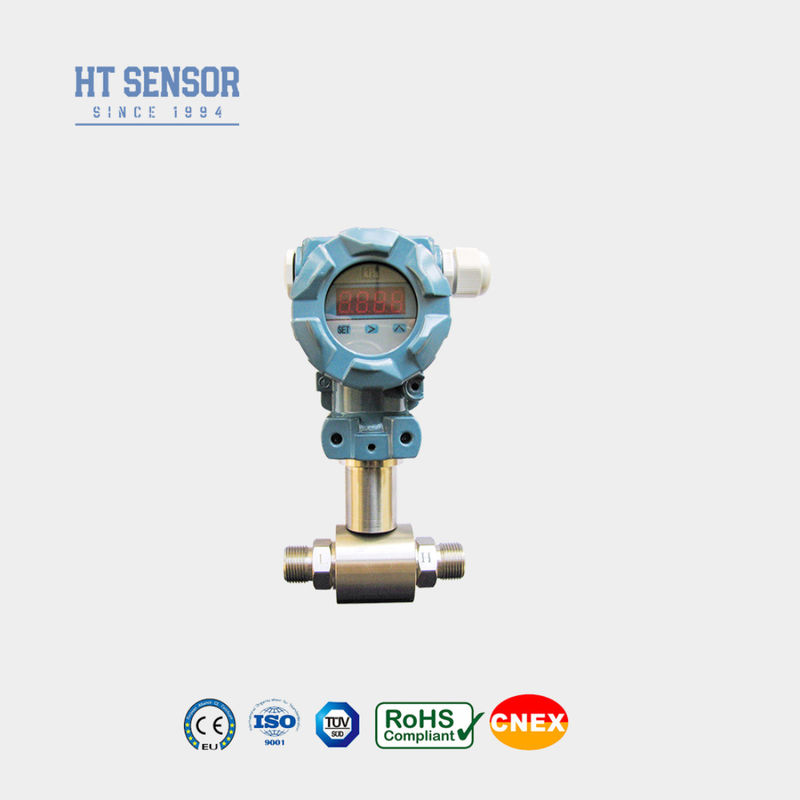

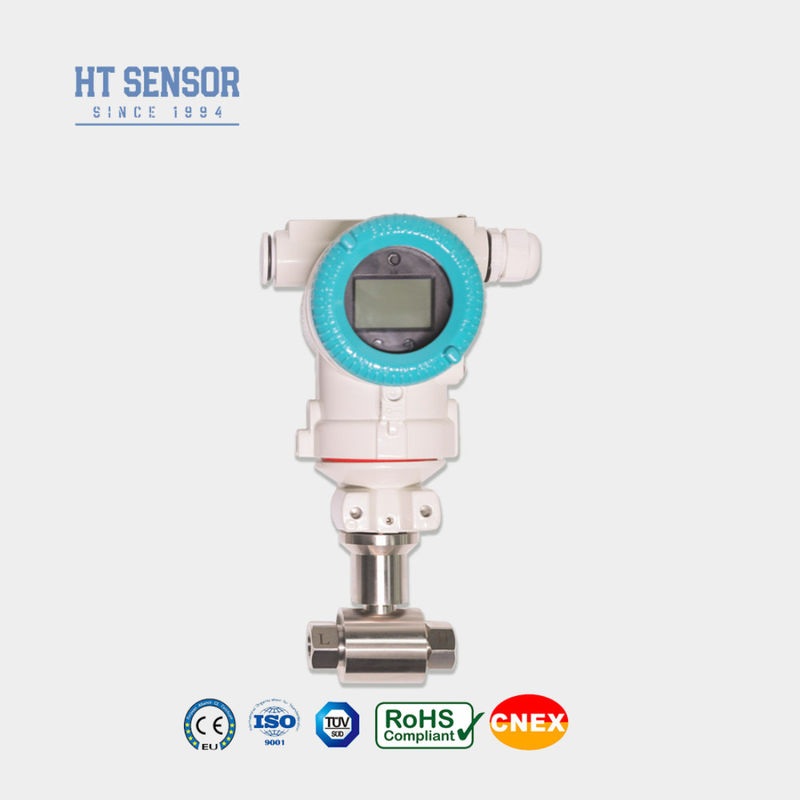

24VDC ডিফারেনশিয়াল প্রেসার টাইপ লেভেল ট্রান্সমিটার হার্ট এলসিডি ডিপি টাইপ ট্রান্সমিটার
Product Details
| মডেল নং।: | BP93420D-III | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 2 এমপিএ | আউটপুট: | 4-20MA |
| মিন রেঞ্জ: | 10kPa | চাপের ধরন: | ডিফারেনশিয়াল চাপ |
| পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং | স্পেসিফিকেশন: | ১০ কেপিএ-২ এমপিএ |
| এইচএস কোড: | 9026201090 | প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | গ্যাস বা তরল | নির্ভুলতা গ্রেড: | 0.২৫%, ০.৫%0.৩% |
| বিশেষভাবে তুলে ধরা |
24VDC ডিফারেনশিয়াল চাপ টাইপ লেভেল ট্রান্সমিটার,ডিফারেনশিয়াল চাপ টাইপ লেভেল ট্রান্সমিটার হার্ট,হার্ট এলসিডি ডিপি টাইপ ট্রান্সমিটার |
||
Product Description
BP93420DIII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি পাইজোরেসিস্টিব সিলিকন সেন্সর ব্যবহার করে।ডিফারেনশিয়াল প্রেসার (ডিপি) ট্রান্সমিটার দুটি চাপের মধ্যে পার্থক্য পরিমাপ করে। তারা নিম্ন পাশের চাপ নামে একটি রেফারেন্স পয়েন্ট ব্যবহার করে এবং এটিকে উচ্চ পাশের চাপের সাথে তুলনা করে।যন্ত্রের পোর্টগুলি উচ্চতর এবং নিম্নতর দিকে চিহ্নিত করা হয়এই ট্রান্সমিটারটি বিভিন্ন গ্যাস এবং তরল অ্যাপ্লিকেশনে ডিফারেনশিয়াল চাপ পরিমাপের জন্য আদর্শ, বিশেষ করে পেট্রোলিয়াম, রাসায়নিক এবং পাইপলাইন ইনস্টলেশনের মতো শিল্পে।
1স্টেইনলেস স্টীল কাঠামোগত নকশা, এটি কম্প্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
2এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বয়স স্ক্রিনিংয়ের মধ্য দিয়ে যায়,
প্রয়োগ করা চাপের রিডিংগুলি ডায়াফ্রাগমগুলি দ্বারা প্রাপ্ত হয়, যা চাপকে পৃষ্ঠের বিকৃতি হিসাবে রেকর্ড করে এবং সেই মানটিকে একটি বৈদ্যুতিন সংকেতে রূপান্তর করে।এই সংকেত ডিফারেনশিয়াল চাপ মডিউল স্থানান্তরিত হয়, যা দুটি মানের তুলনা করে এবং চাপের পার্থক্যকে বর্গ ইঞ্চি প্রতি পাউন্ড (পিএসআই), বার, বা কিলোপাসকল (কেপিএ) এর মান হিসাবে প্রকাশ করে।এই diaphragms ভ্যাকুয়াম অবস্থার অ্যাপ্লিকেশন মধ্যে ধারক অখণ্ডতা বজায় রাখার জন্য সব ঝালাই হয়,.
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি থেকে ১০০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304 স্টেইনলেস স্টীল, ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান | 316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~ ১.৪ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪ ০২০ এমএ | ১৫ ০৩০ ভিডিসি | দুই/তিন/চার তারের |
| হার্টের সাথে 4 ¢ 20 এমএ | দুইটা তারের | |
| RS485 যোগাযোগ প্রোটোকল | চারটি তারের |
অর্ডার করার টিপসঃ
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবার ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20°C থেকে 250°C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20°C এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ জন্য, আমাদের কোম্পানীর অবহিত করুন এবং আদেশ তাদের নির্দিষ্ট করুন
অর্ডার গাইডঃ
| BP93420 | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডি.আই.আই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | ৪২০ এমএডিসি | এস২ | হার্টের সাথে 4 ¢ 20mADC | |||||
| এস৩ | RS485 | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
