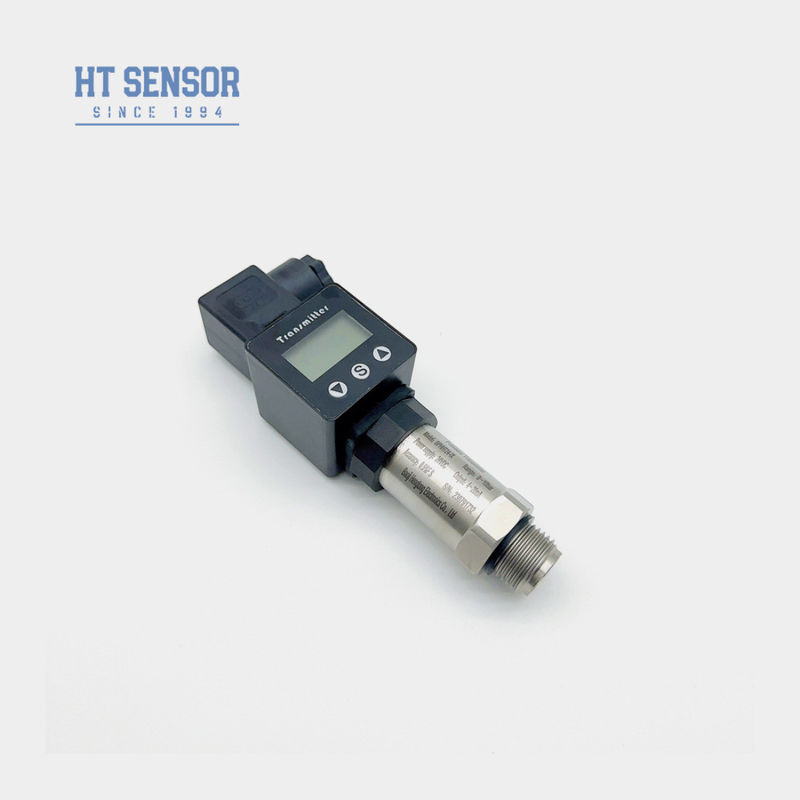

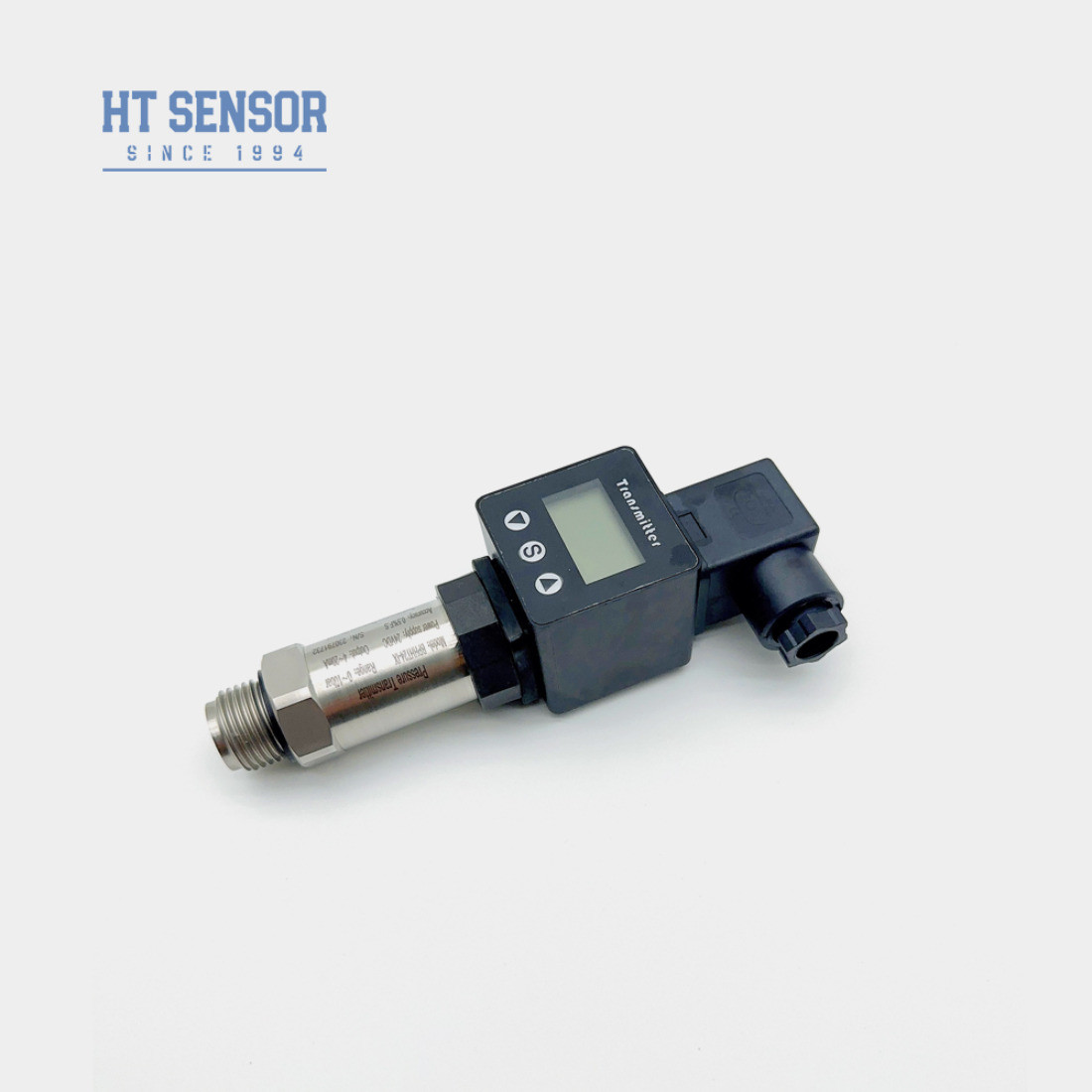

1/2BSP ফ্লাশ ডায়াফ্রাগম চাপ ট্রান্সমিটার 4-20mA শিল্প চাপ ট্রান্সডুসার
পণ্যের বিবরণ
| মডেল নং।: | BPHT24-IX | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
|---|---|---|---|
| হাউজিং উপাদান: | 304 এস.এস. | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| স্পেসিফিকেশন: | সিলিকন চাপ সেন্সর | পরিমাপ চাপ পরিসীমা: | 0~35Kpa...~20MPa |
| নির্ভুলতা গ্রেড: | 0.5% | ||
| বিশেষভাবে তুলে ধরা |
1/2BSP ফ্লাশ ডায়াফ্রাগম চাপ ট্রান্সমিটার,ফ্লাশ ডায়াফ্রাম চাপ ট্রান্সমিটার 4-20mA,৪-২০ এমএ ইন্ডাস্ট্রিয়াল প্রেসার ট্রান্সডুসার |
||
পণ্য বিবরণ
১/২ বিএসপি ৪-২০ এমএ ফ্লাশ ডায়াফ্রাম চাপ সেন্সর
BPHT24 Pরিসার্চটিরেন্সমিটার
প্রবর্তনফ্লাশ ডায়াফ্রাম চাপ সেন্সর:
BPHT24ফ্লাশ ডায়াফ্রাম চাপ সেন্সর হল যে মাধ্যম চাপ সরাসরি সেন্সরের ডায়াফ্রামের উপর কাজ করে, যাতে ডায়াফ্রামটি মাধ্যম চাপের সমানুপাতিক একটি মাইক্রো স্থানচ্যুতি উৎপন্ন করে,যাতে সেন্সর প্রতিরোধের পরিবর্তন, এবং ইলেকট্রনিক সার্কিট এই পরিবর্তন সনাক্ত করে। সমতল ফিল্ম চাপ সেন্সর ইলাস্টোমার আমদানি উপাদান, diaphragm বিচ্ছিন্নতা প্রক্রিয়া, চাপ গর্ত ছাড়া পরীক্ষা মাথা গ্রহণ,পরিমাপ প্রক্রিয়ায় কোনও ভিস্কোস মিডিয়াম ব্লক নেই, ইন্টিগ্রেটেড স্ট্রাকচারাল ডিজাইন, রাসায়নিক লেপ, পেইন্ট, কাদা, অ্যাসফাল্ট, অপরিশোধিত তেল এবং অন্যান্য ভিস্কোস মিডিয়া চাপ পরিমাপ এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্য:
- বিভিন্ন চাপ ইন্টারফেস বিকল্প
- মাঝারি স্কেলিং প্রতিরোধ করার জন্য স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য ডিজাইন করা
- সম্পূর্ণরূপে স্টেইনলেস স্টীল কাঠামোর সাথে উচ্চ নির্ভুলতা
- পরিষ্কার করা সহজ।
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত
- পরিবেশ সুরক্ষা এবং রাসায়নিক শিল্পের জন্য আদর্শ
- সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত
- মেডিকেল, বায়োফার্মাসিউটিক্যাল এবং খাদ্য স্বাস্থ্যবিধিতে ব্যবহারের জন্য উপযুক্তশিল্প.
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | 0~35Kpa...~20MPa |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70°C ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| ০/১ ০১ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.৬.৩০ ভোল্ট / ব্যাটারি | ৪টি তারের |
নির্বাচন উদাহরণঃ
অর্ডার করার টিপসঃ
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. মাপা মাধ্যমের বৈশিষ্ট্য অনুযায়ী উপযুক্ত উপাদান নির্বাচন করুন চাপ ট্রান্সমিটার উপর মাধ্যমের ক্ষয়কারী প্রভাব প্রতিরোধ করার জন্য।একটি জারা প্রতিরোধী উপাদান থেকে চাপ ট্রান্সমিটার নির্বাচন করা উচিত.
6পরিমাপের নির্ভুলতা নিশ্চিত করার জন্য, চাপ ট্রান্সমিটারকে নিয়মিত ক্যালিব্রেট করার পরামর্শ দেওয়া হয়।ব্যবহারের পরিবেশ এবং প্রয়োজনীয়তা অনুযায়ী ক্যালিব্রেশন সময় নির্ধারণ করা যেতে পারে.
7. প্রকৃত প্রয়োজনীয়তা অনুযায়ী উপযুক্ত সুরক্ষা স্তর নির্বাচন করুন। যদি সরঞ্জামগুলি ভিজা, ধুলোযুক্ত বা অন্যান্য কঠোর পরিবেশে প্রকাশিত হয়,একটি উচ্চতর স্তরের সুরক্ষা সঙ্গে একটি চাপ ট্রান্সমিটার নির্বাচন করুন.
8ক্যাবলটি সঠিকভাবে সংযুক্ত আছে কিনা তা নিশ্চিত করার জন্য ডিভাইসের পৃষ্ঠটি নিয়মিত পরিষ্কার করুন। যদি অস্বাভাবিক অবস্থা (যেমন ফুটো, ক্ষতি ইত্যাদি) পাওয়া যায়,সময়মতো মেরামত বা প্রতিস্থাপন করা উচিত.
9. ফ্ল্যাট ফিল্ম চাপ ট্রান্সমিটার দীর্ঘ জীবন, কম শক্তি খরচ, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ সুবিধা আছে,কিন্তু উপরের বিষয়গুলি এখনও ব্যবহারের সময় তার স্বাভাবিক অপারেশন এবং চাপের সঠিক পরিমাপ নিশ্চিত করার জন্য মনোযোগ দিতে হবে.
| অর্ডার গাইড | ||||||||
| BPHT24 | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| নবম | ডিসপ্লে চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| পরিমাপ পরিসীমা | 0~35Kpa...~35MPa | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | ১/২ এনপিটি | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
