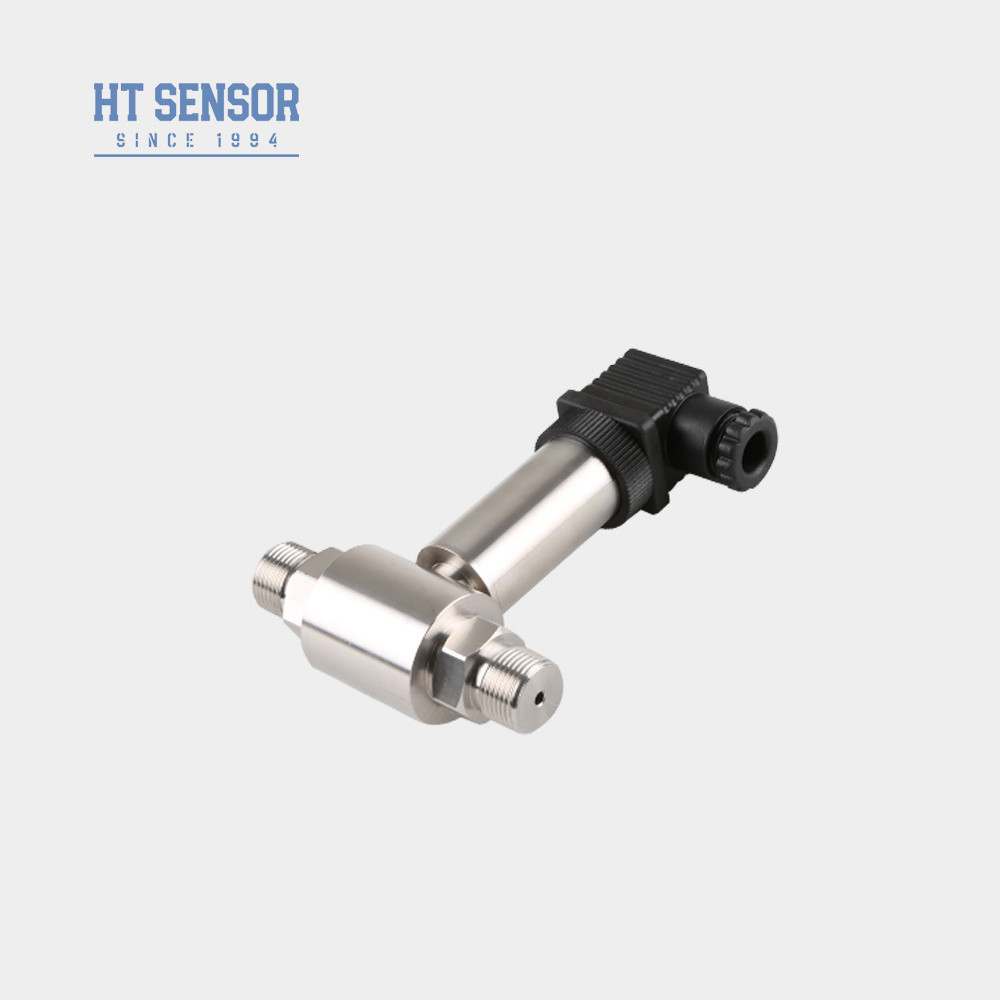

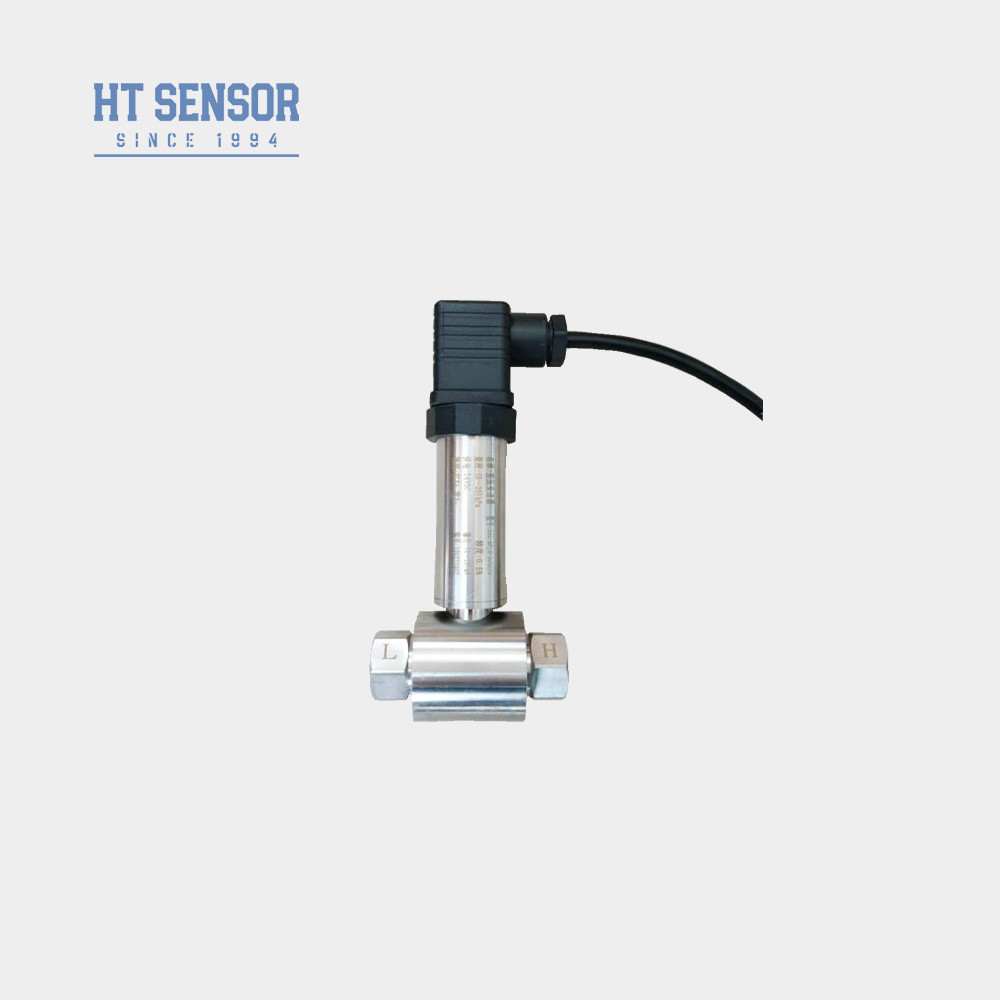

BP93420D-II ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার তরল পরীক্ষার জন্য DIN সহ ডিফারেনশিয়াল লেভেল সেন্সর
পণ্যের বিবরণ
| মডেল: | BP93420D-II | পরিসীমা: | ০-১০ কেপিএ-২ এমপিএ |
|---|---|---|---|
| শক্তি: | 24VDC(12-32VDC) | আউটপুট: | 4-20mA 0-10v ইত্যাদি |
| উপাদান: | স্টেইনলেস স্টীল | থ্রেড: | পুরুষ এবং মহিলা জি 1/4 এম 20*1.5 এবং আরও অনেক কিছু |
| চাপের ধরন: | ডিফারেনশিয়াল চাপ ট্রান্সমিটার সেন্সর | সুরক্ষা শ্রেণি: | আইপি ৬৫ |
| কাজের তাপমাত্রা: | ০-৬০°সি | সংযোগকারী: | বিগ ডিআইএন বা ওএম |
| বিশেষভাবে তুলে ধরা |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
পণ্য বিবরণ
BP93420D-II ডিফারেনশিয়াল চাপ ট্রান্সমিটার ডিআইএন সহ তরল পরীক্ষার জন্য ডিফারেনশিয়াল লেভেল সেন্সর
BP93420DIIডিবিভাজকপিরিসার্চট্রান্সমিটার
ডিফারেনশিয়াল চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP93420DII হল একটি ডিফারেনশিয়াল চাপ ট্রান্সমিটার যা একটি ডিফিউশন সিলিকন পিজোরেসিটিভ সেন্সর দিয়ে সজ্জিত, পাইপলাইন বা ইমপ্লান্স লাইনে সংযোগের জন্য দ্বৈত চাপ পোর্ট বৈশিষ্ট্যযুক্ত।এই ডিভাইসটি গ্যাস ও তরল উভয় মাধ্যমের চাপ পার্থক্য পরিমাপ করার জন্য ডিজাইন করা হয়েছে, অতিরিক্ত চাপ, ভ্যাকুয়াম এবং প্রায় স্ট্যাটিক অবস্থার সাথে মোকাবিলা করতে সক্ষম।
সেন্সরটি একটি সলিড-স্টেট সিরামিক ডায়াফ্রাগম ব্যবহার করে যা চাপের অধীনে বিকৃত হয়, যার ফলে প্রবাহের ফলে প্রতিরোধের আনুপাতিক পরিবর্তন হয়।এই সংকেত হাউজিং মধ্যে একটি ইন্টিগ্রেটেড ইলেকট্রনিক কনভার্টার দ্বারা প্রক্রিয়াজাত করা হয়, যা একটি মানসম্মত 010 ভি বা 4 ′′ 20 এমএ সংকেত আউটপুট করে।
ইনস্টলেশনটি থ্রেডেড সংযোগ দ্বারা সহজতর করা হয়, যা ট্রান্সমিটারকে বিভিন্ন শিল্প ও স্বাস্থ্যকর অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।সাধারণ ব্যবহারের ক্ষেত্রে গরম করার সিস্টেমে চাপের পার্থক্য পর্যবেক্ষণ (সরবরাহ এবং প্রত্যাবর্তন লাইনের মধ্যে) অন্তর্ভুক্ত, পাশাপাশি ফিল্টার, ফ্যান, এবং কম্প্রেসার নিয়ন্ত্রণ।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার সেন্সর:
- ট্রান্সমিটার একটি স্টেইনলেস স্টীল কাঠামোগত নকশা বৈশিষ্ট্য, এটি কম্প্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
- এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
- বৈদ্যুতিক ইন্টারফেসটি প্লাগ ইন বা সরাসরি তারের বিকল্প হিসাবে নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার সেন্সর::
- পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং জলবিদ্যুৎ শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির ডিফারেনশিয়াল চাপ পরিমাপের জন্য উপযুক্ত।
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় প্রয়োগ করা হয়
- পাইপলাইন এবং চুলা চেম্বারের জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটারডিফারেনশিয়াল প্রেসার ট্রান্সমিটার সেন্সর: | |
|---|---|
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি থেকে ১০০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.৪৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট | ৫ ভিডিসি |
| অর্ডার করার পরামর্শ |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.
3ইনস্টলেশনের সময়, ইনস্টলেশনের অবস্থানের প্রভাবকে পণ্যের উপর কমিয়ে আনার জন্য উভয় প্রান্তে চাপ ইন্টারফেসগুলি অনুভূমিকভাবে স্থাপন করা পরামর্শ দেওয়া হয়।
4. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আদেশে এই প্রয়োজনীয়তা নির্দিষ্ট করুন
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | ৪২০ এমএডিসি | এস৫ | ০২০ এমএডিসি | |||||
| এস২ | ১ ০৫ ভিডিসি | এস৬ | ০১০ভিডিসি | |||||
| এস৩ | ০৫ ভিডিসি | এস৭ | 0.5 ∙4.5 ভিডিসি | |||||
| এস৪ | ০১০এমএডিসি | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
