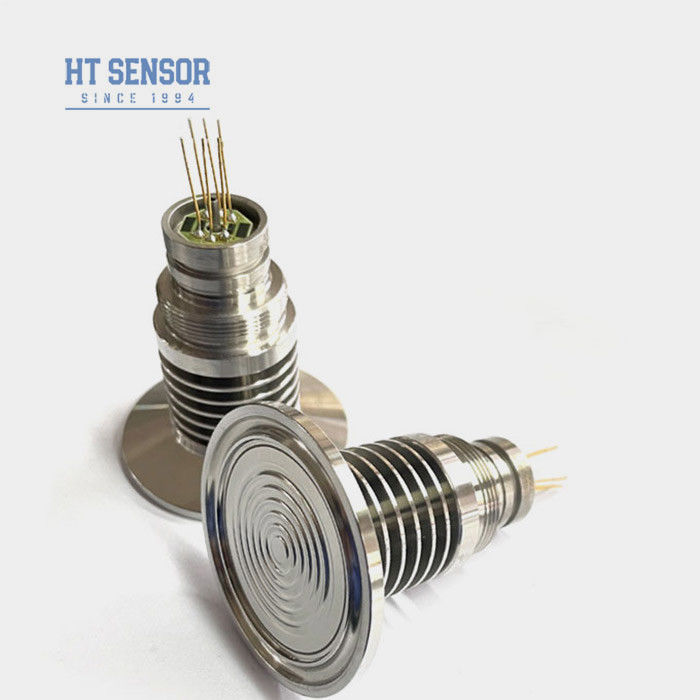

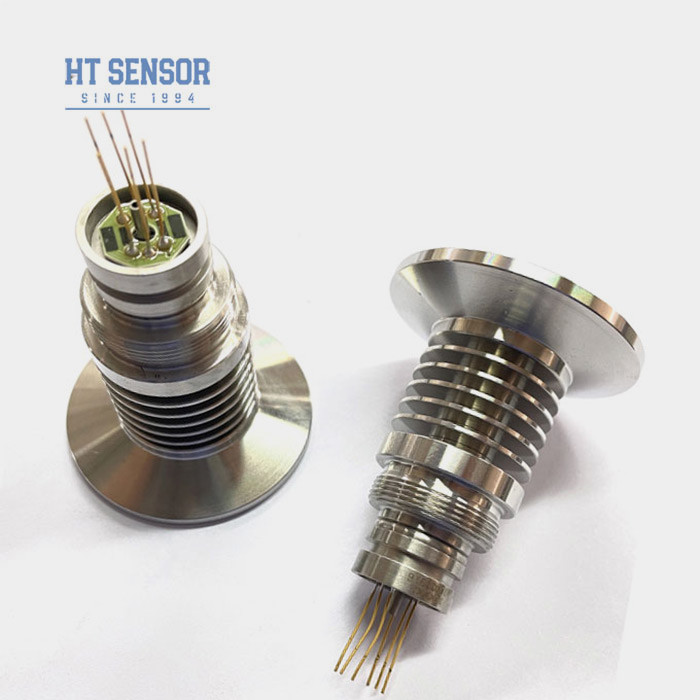

50.4 মিমি ডিফিউজড সিলিকন চাপ সেন্সর তরল পরীক্ষার জন্য উচ্চ তাপমাত্রা চাপ সেন্সর সেল
পণ্যের বিবরণ
| মডেল নং: | HT-IQT-B | পরিসর: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| তারের ধরন: | গোল্ডেন কোভার পিন বা ৪ টি তার | পরিমাপ মাধ্যম: | বায়ু এবং তরল |
| ডায়া: | 50.4 মিমি | আউটপুট: | ১০০ এমভি + ৩০ এমভি |
| শক্তি: | 1.5mA | টাইপ: | ডিফিউজড সিলিকন চাপ সেন্সর |
| আউটপুট সংকেত প্রকার: | এনালগ | উপাদান: | স্টেইনলেস স্টীল |
| কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ | ||
| বিশেষভাবে তুলে ধরা |
50.4 মিমি ডিফিউজড সিলিকন চাপ সেন্সর,উচ্চ তাপমাত্রা ডিফিউজড সিলিকন চাপ সেন্সর,তরল পরীক্ষার জন্য উচ্চ তাপমাত্রা চাপ সেন্সর |
||
পণ্য বিবরণ
HT-IQT-B 50.4mm তরল পরীক্ষার জন্য উচ্চ তাপমাত্রা বিচ্ছিন্ন সিলিকন চাপ সেন্সর
এইচটি-আইকিউটি-বি পাইজোরেসিস্টসিলিকনচাপ সেন্সর
উচ্চ তাপমাত্রা প্রসারিত সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি-আইকিউটি-বি একটি উচ্চ তাপমাত্রা প্রসারণ সিলিকন চাপ সেন্সর, একক সিলিকন তেল ভরাট প্রযুক্তি ব্যবহার করে ক্ল্যাম্প চাপ সেন্সর। স্কেলিং প্রতিরোধ করতে ডায়াফ্রাগম সরাসরি চাপযুক্ত হয়,অস্বাস্থ্যকর এবং আঠালো বন্ধন. উচ্চ তাপমাত্রা মিডিয়া পরিমাপের জন্য উপযুক্ত তাপ সিঙ্ক কাঠামোর সাথে। খাদ্য, ফার্মাসিউটিক্যাল, ওয়াইন এবং অন্যান্য স্বাস্থ্য শিল্পে ব্যাপকভাবে ব্যবহৃত এবং পরিমাপ মাধ্যম দূষিত হতে পারে।
বিশেষ নির্মাণ এবং আকারের পণ্য কাস্টমাইজ করা যেতে পারে। আমাদের একটি পরিপক্ক ব্যাচ উত্পাদন লাইন আছে, সময় এবং মানের উপর উত্পাদন টাস্ক সম্পূর্ণ করতে পারেন।
অ্যাপ্লিকেশনউচ্চ তাপমাত্রা প্রসারিত সিলিকন চাপ সেন্সর:
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টিলের সাথে সামঞ্জস্য
- খাদ্য ও পানীয় শিল্প
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ
- ফার্মাসিউটিক্যাল শিল্প
- পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- আউটপুট প্রতিবন্ধকতাঃ 2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ স্বর্ণায়িত কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারউচ্চ তাপমাত্রা প্রসারিত সিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500 কেপিএএস | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
