HT20V ডিফিউজড সিলিকন প্রেসার সেন্সর 10VDC পাইজোরেসিস্টিব ডিফারেনশিয়াল প্রেসার সেন্সর সেল
পণ্যের বিবরণ
| মডেল নং: | HT20V | তারের ধরন: | ফোর-ওয়্যার |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | কাস্টমাইজড: | কাস্টমাইজড |
| শক্তি: | 10ভিডিসি | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| টাইপ: | ডিফারেনশিয়াল পাইজোরেসিস্টিভ প্রেসার সেন্সর | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ |
| বিশেষভাবে তুলে ধরা |
HT20V ডিফিউজড সিলিকন চাপ সেন্সর,ডিফিউজড সিলিকন চাপ সেন্সর 10VDC,১০ ভিডিসি পাইজোরেসিস্টিব ডিফারেনশিয়াল প্রেসার সেন্সর |
||
পণ্য বিবরণ
HT20V 10VDC ডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর ডিফারেনশিয়াল চাপ পরীক্ষার জন্য
ডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর প্রবর্তনঃ

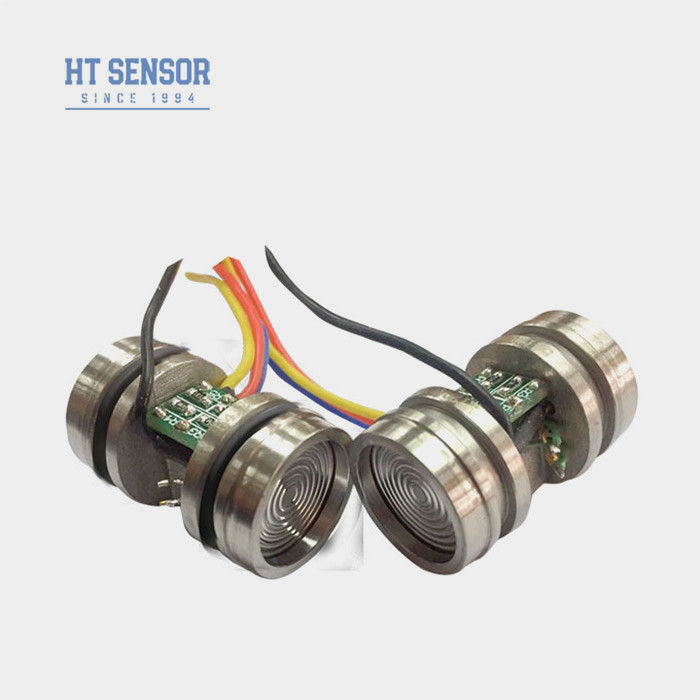

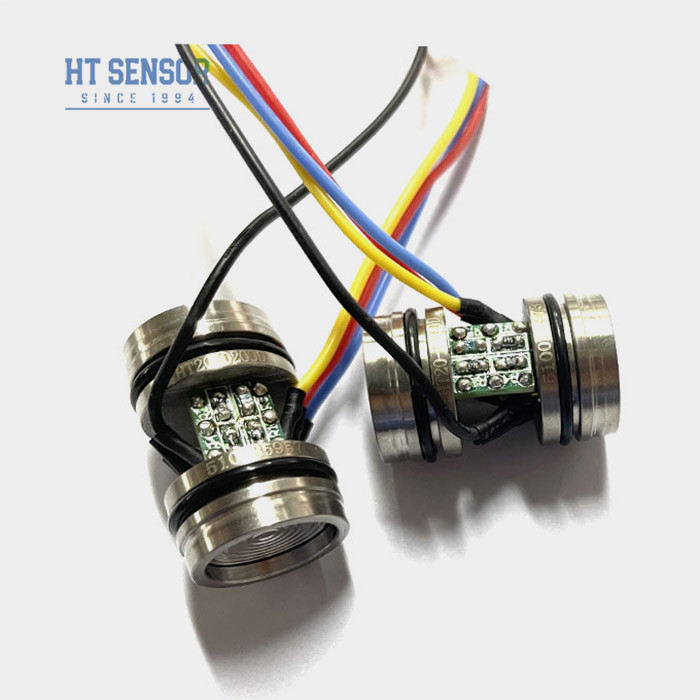

HT20V হল ডিফারেনশিয়াল চাপ সেন্সরএটি একটি ডিফারেনশিয়াল চাপ সংবেদনশীল ডিভাইস যা স্টেইনলেস স্টিলের ডাবল ওয়েভড ডায়াফ্রাম দ্বারা বিচ্ছিন্ন।সঠিক পরিমাপ diaphragm বিচ্ছিন্ন এবং সিলিকন চাপ সংবেদনশীল উপাদান সিলিকন তেল ভরাট দ্বারা অর্জন করা হয়. সেন্সরটি উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভুলতার সাথে আন্তর্জাতিক উন্নত সিলিকন চাপ চিপ গ্রহণ করে এবং স্ট্রেস অপ্টিমাইজেশান দ্বারা ডিজাইন করা সিন্টারযুক্ত বেস গ্রহণ করে।সেন্সর উৎপাদন প্রক্রিয়া অন্তর্ভুক্ত: প্যাচ, সোনার তারের সংযুক্তি, ফিল্ম ওয়েল্ডিং, উচ্চ ভ্যাকুয়াম তেল ইনজেকশন, চাপ সঞ্চালন চাপ ত্রাণ, উচ্চ তাপমাত্রা বৃদ্ধির, তাপমাত্রা ক্ষতিপূরণ, ইত্যাদি।সাধারণ পণ্যগুলির আকার এবং সিলিং পদ্ধতি একই ধরণের আন্তর্জাতিক প্রধান পণ্যগুলির সাথে সামঞ্জস্যপূর্ণ, এবং বিনিময়যোগ্যতা ভাল। তারা ব্যাপকভাবে 316L স্টেইনলেস স্টীল সামঞ্জস্যপূর্ণ মিডিয়াতে ডিফারেনশিয়াল চাপ এবং স্তর পরিমাপ জন্য ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর:
- স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা
- স্ট্যাটিক চাপের উচ্চ প্রতিরোধের
- খরচ-কার্যকর
- ডিফারেনশিয়াল চাপ সনাক্তকরণ
- চাপ ক্যালিব্রেশন যন্ত্রপাতি
- তরল স্তর পরিমাপ
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুটের 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার।
| পারফরম্যান্স প্যারামিটারডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর: | ||||
| পরিমাপ পরিসীমা | ১০ কেপিএ, ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| প্রকার | ম্যাক্স | ইউনিট | ||
| রৈখিকতা | ±0.15 | ±0.3 | %F.S | |
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | |
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | |
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | |
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি |
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | |
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | |
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | |
| ≥35kPa | ০-৭০ | oC | ||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | ||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | ||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 4MPa এর 3 গুণের মধ্যে ছোট মান নিন | |||
| ফাটল চাপ | পূর্ণ স্কেল 5X | |||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | ||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | |||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | |||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | |||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | |||
| প্রতিক্রিয়া সময় | ≤1ms | |||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | |||
| ভরাট মাধ্যম | সিলিকন তেল | |||
| ওজন | ~৪৫ গ্রাম | |||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC | ||||
| কাঠামোর রূপরেখাডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর | |
| মাত্রা |  |
| নোট:আউটগোয়িং শেষটি ইতিবাচক টার্মিনাল। যদি তারের রঙের কোনও পরিবর্তন হয় তবে সঠিক তথ্যের জন্য সেন্সরের সাথে সংযুক্ত লেবেলটি দেখুন | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণডিফারেনশিয়াল ডিফিউজড সিলিকন চাপ সেন্সর |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
