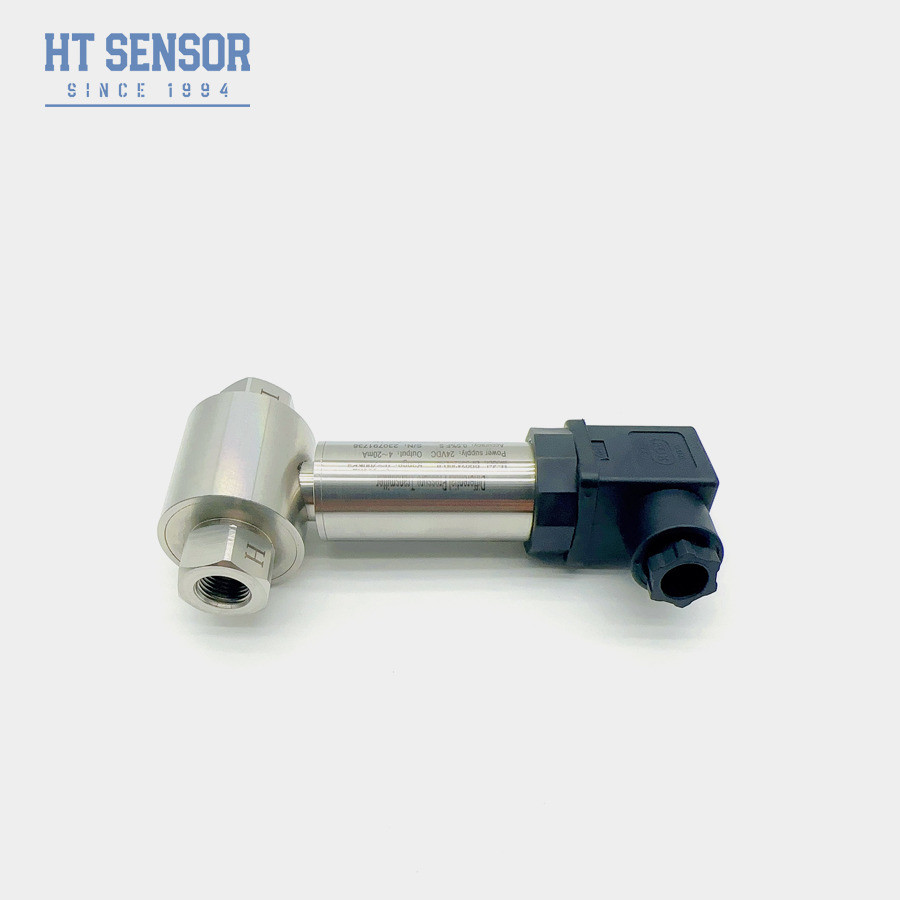

BP93420D-II তেল জল ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার সেন্সর, DIN লেভেল সেন্সর সহ
পণ্যের বিবরণ
| মডেল: | BP93420D-II | পরিসীমা: | ০-১০ কেপিএ-২ এমপিএ |
|---|---|---|---|
| শক্তি: | 5VDC 24VDC | আউটপুট: | 0.5-4.5V 4-20mA 0-10v ইত্যাদি |
| উপাদান: | স্টেইনলেস স্টীল | থ্রেড: | পুরুষ ও মহিলা |
| চাপের ধরন: | ডিফারেনশিয়াল চাপ | সুরক্ষা শ্রেণি: | আইপি ৬৫ |
| কাজের তাপমাত্রা: | ০-৬০°সি | সংযোগকারী: | বিগ ডিআইএন বা ওএম |
| বিশেষভাবে তুলে ধরা |
স্টেইনলেস স্টীল ডিফারেনশিয়াল চাপ ট্রান্সমিটার সেন্সর,ডিআইএন সহ ডিফারেনশিয়াল চাপ ট্রান্সমিটার সেন্সর,মহিলা ডিফারেনশিয়াল চাপ সেন্সর |
||
পণ্য বিবরণ
BP93420D-II তেল-জল ডিফারেনশিয়াল চাপ ট্রান্সমিটার সেন্সর DIN সহ
BP93420DIIডিবিভাজকপিরিসার্চট্রান্সমিটার
উপস্থাপনা:
BP93420DII ডিফারেনশিয়াল চাপ ট্রান্সমিটার ডিফিউশন সিলিকন চাপ প্রতিরোধের সেন্সর ব্যবহার করে। যখন সেন্সরের বিপরীত দিকে মাপা মিডিয়াম তরঙ্গযুক্ত ডায়াফ্রামের চাপের পার্থক্য,সেন্সর চিপ wheatstone ব্রিজ আউটপুট সংকেত চাপ পার্থক্য সঙ্গে ভাল রৈখিক সম্পর্ক ছিল, সঠিকভাবে চাপ পার্থক্য পরিমাপ করতে পারেন. এটি পেট্রোলিয়াম, রাসায়নিক,বৈদ্যুতিক শক্তি এবং জলবিদ্যুৎ শিল্প যেমন পাইপলাইন অ্যাপ্লিকেশন বিভিন্ন গ্যাস এবং তরল মধ্যে পার্থক্য চাপ পরিমাপ.
পণ্যের বৈশিষ্ট্য:
- ট্রান্সমিটার একটি স্টেইনলেস স্টীল কাঠামোগত নকশা বৈশিষ্ট্য, এটি কম্প্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
- এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
- বৈদ্যুতিক ইন্টারফেসটি প্লাগ ইন বা সরাসরি তারের বিকল্প হিসাবে নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশন:
- পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং জলবিদ্যুৎ শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির ডিফারেনশিয়াল চাপ পরিমাপের জন্য উপযুক্ত।
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় প্রয়োগ করা হয়
- পাইপলাইন এবং চুলা চেম্বারের জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটার | |
|---|---|
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি থেকে ১০০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.৪৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
|---|---|---|
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট | ৫ ভিডিসি |
| অর্ডার করার পরামর্শ |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ মাধ্যমটি পণ্যের যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.
3ইনস্টলেশনের সময়, ইনস্টলেশনের অবস্থানের প্রভাবকে পণ্যের উপর কমিয়ে আনার জন্য উভয় প্রান্তে চাপ ইন্টারফেসগুলি অনুভূমিকভাবে স্থাপন করা পরামর্শ দেওয়া হয়।
4. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আদেশে এই প্রয়োজনীয়তা নির্দিষ্ট করুন
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | ৪২০ এমএডিসি | এস৫ | ০২০ এমএডিসি | |||||
| এস২ | ১ ০৫ ভিডিসি | এস৬ | ০১০ভিডিসি | |||||
| এস৩ | ০৫ ভিডিসি | এস৭ | 0.5 ∙4.5 ভিডিসি | |||||
| এস৪ | ০১০এমএডিসি | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
