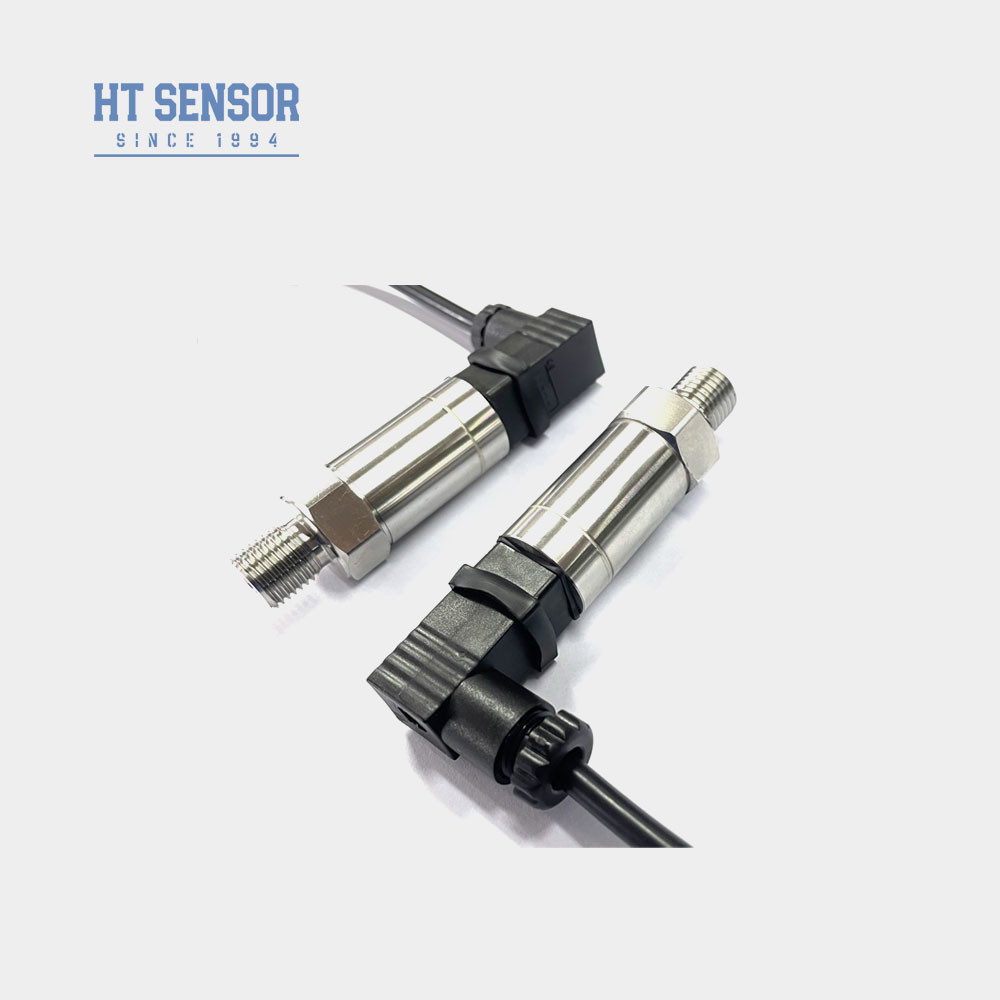

মিনি সিলিকন চাপ ট্রান্সমিটার সেন্সর তেল কোর চাপ ট্রান্সমিটার 4 20ma
পণ্যের বিবরণ
| পণ্যের ধরণ: | BP157 | পরিসীমা: | 0~10KPa~20MPa |
|---|---|---|---|
| আউটপুট: | 4-20mA / 0.5-4.5VDC | সঠিক: | 0.25% বা 0.5% |
| হাউজিং উপাদান: | 304S.S | সুরক্ষা রেটিং: | আইপি ৬৫ |
| মডেল: | 1 | ||
| বিশেষভাবে তুলে ধরা |
মিনি সিলিকন চাপ ট্রান্সমিটার সেন্সর,চাপ ট্রান্সমিটার সেন্সর তেল কোর RoHs,তেল কোর চাপ ট্রান্সমিটার 4 20ma RoHs |
||
পণ্য বিবরণ
BP157 4-20mA মিনি সিলিকন চাপ বিচ্ছিন্নতা ফিল্ম তেল কোর চাপ ট্রান্সমিটার সেন্সর

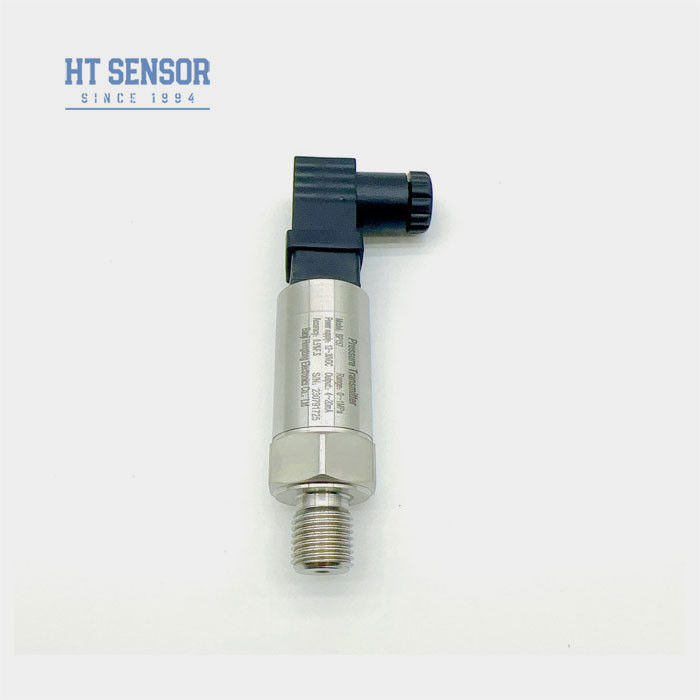

BP157 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
ডিফিউজড সিলিকন চাপ ট্রান্সমিটার সেন্সরের ভিতরে একটি পাতলা ফিল্ম রয়েছে, যা সিলিকন উপাদান থেকে তৈরি। যখন পরিমাপ করা চাপ ডায়াফ্রামের উপর কাজ করে, ডায়াফ্রামটি সামান্য বিকৃত হবে,এবং diaphragm উপর ছোট প্রতিরোধের একটি সিরিজ আছেযখন ডায়াফ্রাগম বিকৃত হয়, যার ফলে পিজোরেসিস্টের প্রতিরোধের মান পরিবর্তন হয়,ডিফিউজড সিলিকন চাপ ট্রান্সমিটার সাধারণত একটি অন্তর্নির্মিত ব্রিজ সার্কিট আছে. ব্রিজটি একাধিক প্রতিরোধক নিয়ে গঠিত, যার মধ্যে একটি পাইজোরিসিটিভ। যখন পাইজোরিসিটিভ পরিবর্তন হয়, তখন ব্রিজটি একটি আউটপুট বৈদ্যুতিক সংকেত তৈরি করবে,ব্রিজ আউটপুট বৈদ্যুতিক সংকেত পরিবর্তন পরিমাপ করে, আপনি পরোক্ষভাবে পরিমাপ চাপ আকার জানতে পারেন। আউটপুট সংকেত এনালগ হতে পারে (যেমন ভোল্টেজ বা বর্তমান) বা ডিজিটাল (যেমন ডিজিটাল কোড) ।
পণ্য বৈশিষ্ট্য চাপ ট্রান্সমিটার সেন্সর :
- বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টিল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
- IP65 সুরক্ষা রেটিং স্টেইনলেস স্টিলের কাঠামো
- শূন্য এবং পূর্ণ স্কেল নিয়মিত
- উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
চাপ ট্রান্সমিটার সেন্সরের প্রয়োগঃ
- 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ
- সামুদ্রিক ও বিমান শিল্পে প্রয়োগ
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের ক্ষেত্রে ব্যবহৃত হয়
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়
চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | ০ কেপিএ ১০ কেপিএ ৫ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70°C ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.১ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| ০/১ ০১ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট |
৫ ভিডিসি |
চাপ ট্রান্সমিটার সেন্সর এর ট্রিপ অর্ডার
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরিমাপ করা মিডিয়াটি পণ্যটির যোগাযোগের অংশগুলির সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবার ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20°C থেকে 250°C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20°C এর নিচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
6. ডিফল্ট ক্যাবল দৈর্ঘ্য 1.5m, তিনটি উপকরণ পাওয়া যায়. যদি নির্দিষ্ট না হয়, এটি পলিথিলিন ক্যাবল উপাদান সঙ্গে সরবরাহ করা হবে। আপনি একটি ভিন্ন ক্যাবল উপাদান প্রয়োজন হলে, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন, যদি আপনি একটি ক্যাবল উপাদান প্রয়োজন, আপনি একটি ক্যাবল উপাদান প্রয়োজন।অনুগ্রহ করে এটি অর্ডারে উল্লেখ করুন।.
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের মতো বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে আমাদের কোম্পানীর সাথে যোগাযোগ করুন এবং আদেশে তাদের নির্দিষ্ট করুন।
