1/8এনপিটি সিলিকন চাপ ট্রান্সমিটার পাইপলাইন চাপ পরীক্ষা জন্য জল স্তর চাপ সেন্সর
পণ্যের বিবরণ
| মডেল নং।: | BP157 | সঠিকতা: | ±0.5% |
|---|---|---|---|
| সংযোগ টাইপ: | G1/4,1/4NPT, 1/8NPT | আউটপুট সংকেত: | 4-20mA, 0.5-4.5VDC |
| পাওয়ার সাপ্লাই: | 24VDC,5VDC | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| প্রক্রিয়া তাপমাত্রা: | -20℃~80℃ | পণ্যের নাম: | প্রেসার ট্রান্সমিটার সেন্সর |
| সুরক্ষা গ্রেড: | আইপি ৬৫ | ওজন: | 0.2 কেজি |
| বিশেষভাবে তুলে ধরা |
1/8এনপিটি সিলিকন চাপ ট্রান্সমিটার,পাইপলাইনের জন্য সিলিকন চাপ ট্রান্সমিটার,পাইপলাইন জন্য জল স্তর চাপ সেন্সর |
||
পণ্য বিবরণ
সিলিকন চাপ ট্রান্সমিটার সেন্সর পাইপলাইন চাপ পরীক্ষার জন্য জল স্তর সেন্সর

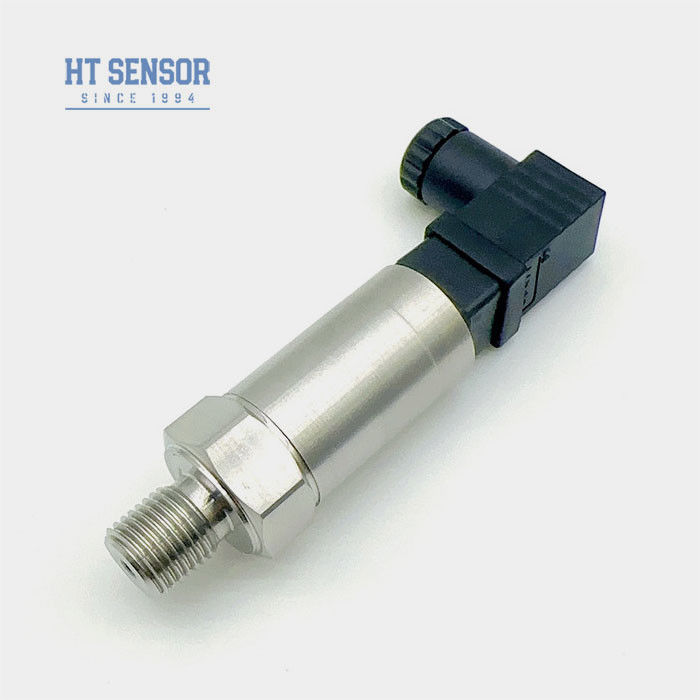

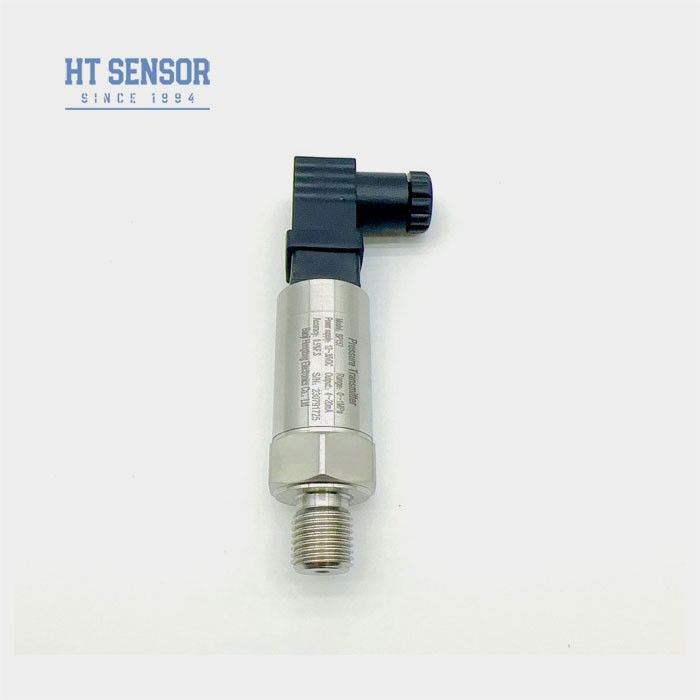

BP157 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP15 সিরিজের চাপ ট্রান্সমিটারটি সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজের সিলিকন চাপ-প্রতিরোধী বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিতসেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তর করে। পণ্যটি কঠোর পরীক্ষার এবং উপাদান, অর্ধ-সমাপ্ত পণ্যগুলির বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে,এবং স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য সমাপ্ত পণ্য.
পণ্যের বৈশিষ্ট্যঃ
- কম্প্যাক্ট এবং শক্তিশালী নকশা
- অ্যান্টি ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স।
- সম্পূর্ণভাবে ঝালাই সিলড
- IP65 সুরক্ষা
- একাধিক আউটপুট সংকেত
অ্যাপ্লিকেশনঃ
- 316L স্টেইনলেস স্টীল, অ ক্ষয়কারী গ্যাস এবং তরল সঙ্গে সামঞ্জস্যপূর্ণ
- পেট্রোকেমিক্যাল এবং অন্যান্য শিল্প ক্ষেত্র
- বায়ু সংকোচকারী, ভ্যাকুয়াম সরঞ্জাম
- হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থা
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা | ০ কেপিএ ০ কেপিএ...১০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত চাপ | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতা @ 25°C | ±0.25% (টাইপ), ±0.5% (ম্যাক্স.) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| তাপমাত্রা ত্রুটি - শূন্য | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| তাপমাত্রা ত্রুটি - স্প্যান | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50 °C ((<35 কেপিএ), 0-70 °C ((স্ট্যান্ডার্ড)) -10~70 ((কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০°সি-৮০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি-১২০°সি |
| আবাসনের উপাদান | 304 এস এস |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল এস এস |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| সিলিং উপাদান | ফ্লোরো কাঁচা বা পূর্ণ জোড়া সিলিং |
| ওজন | ~ ০.২০ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪ ০২০ এমএ | ১২ ০৩০ ভিডিসি | 2/3/4 তারের |
| ০১০/২০ এমএ |
3 তারের |
|
| ০/১ ০৫ ভোল্ট | ||
| ০/১ ০১ ভোল্ট | ||
| 0.৫.৪.৫ ভোল্ট | ৫ ভিডিসি |
অর্ডার গাইডঃ
| BP15X | চাপ ট্রান্সমিটার | ||||||||
| কোড | কাঠামোর রূপরেখা | ||||||||
| 5 | প্যাকার্ড প্লাগ | 6 | সিলড ডাইরেক্ট আউটপুট ক্যাবল 1.0 মিটার | ||||||
| 7 | মিনি ডিআইএন সংযোগকারী | 8 | হিরশম্যান সংযোগকারী | ||||||
| পরিমাপ পরিসীমা | ০ কেপিএ ০ কেপিএ...১০ এমপিএ | ||||||||
|
(0-X) কেপিএ অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | ||||||||
| কোড | পাওয়ার সাপ্লাই | ||||||||
| ডি১ | 24VDC | ||||||||
| ডি২ | ৫ ভিডিসি | ||||||||
| ডি৩ | অন্যান্য | ||||||||
| কোড | আউটপুট সংকেত | ||||||||
| এস১ | ৪২০ এমএডিসি | এস৫ | ০২০ এমএডিসি | ||||||
| এস২ | ১ ০৫ ভিডিসি | এস৬ | ০১০ভিডিসি | ||||||
| এস৩ | ০৫ ভিডিসি | এস৭ | 0.5 ∙4.5 ভিডিসি | ||||||
| এস৪ | ০১০এমএডিসি | ||||||||
| কোড | চাপ সংযোগ | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | ১/৪ এনপিটি | ||||||||
| J4 | ১/৮এনপিটি | ||||||||
| J5 | ৭/১৬-২০ ইউএনএফ | ||||||||
| কোড | চাপের ধরন | ||||||||
| জি | পরিমাপ চাপ | ||||||||
| এ | পরম চাপ | ||||||||
| এস | সিল করা রেফারেন্স চাপ | ||||||||
