উৎপত্তি স্থল: | বাওজি, চীন |
---|---|
পরিচিতিমুলক নাম: | HT SENSOR |
সাক্ষ্যদান: | CE,RoHs,ISO9001 |
মডেল নম্বার: | BPHT24 |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
মূল্য: | negotiable |
প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ |
ডেলিভারি সময়: | ৫-৮ কার্যদিবস |
পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি |
যোগানের ক্ষমতা: | 5000 পিসি/মাস |
মডেল নং।: | BPHT24 ইন্ডাস্ট্রিয়াল চাপ সেন্সর | নির্ভুলতা গ্রেড: | 0.5% FS |
---|---|---|---|
চাপ পরিসীমা: | 0kpa ~10kpa...35MPa | হাউজিং উপাদান: | স্টেইনলেস স্টীল |
চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ | ওজন: | ~০.৩ কেজি |
পাওয়ার সাপ্লাই: | 12~30VDC | আউটপুট সংকেত: | 4-20mA/0.5-4.5VDC |
আইপি রেটিং: | আইপি ৬৫ | স্থিতিশীলতা: | ±0.1%FS/বছর |
বিশেষভাবে তুলে ধরা: | 20mA অ্যানালগ সিগন্যাল শিল্প চাপ সেন্সর,4mA অ্যানালগ সিগন্যাল শিল্প চাপ সেন্সর,ফ্লাশ ডায়াফ্রাগম চাপ সেন্সর |

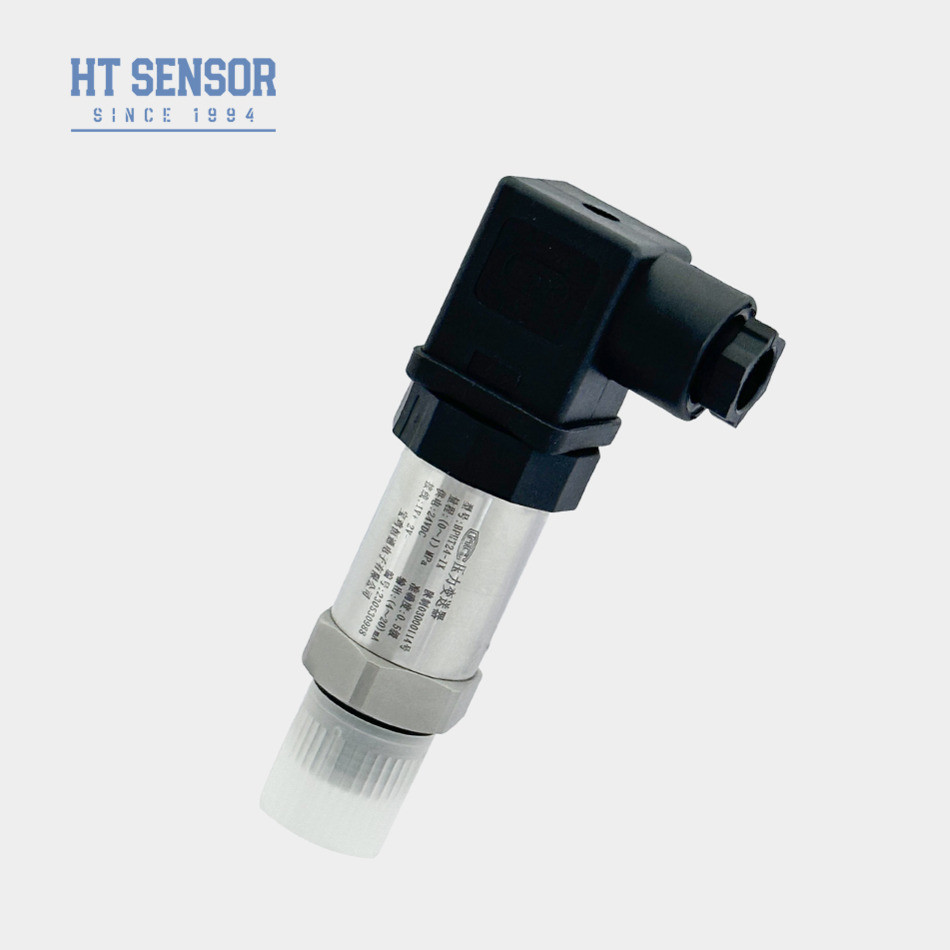

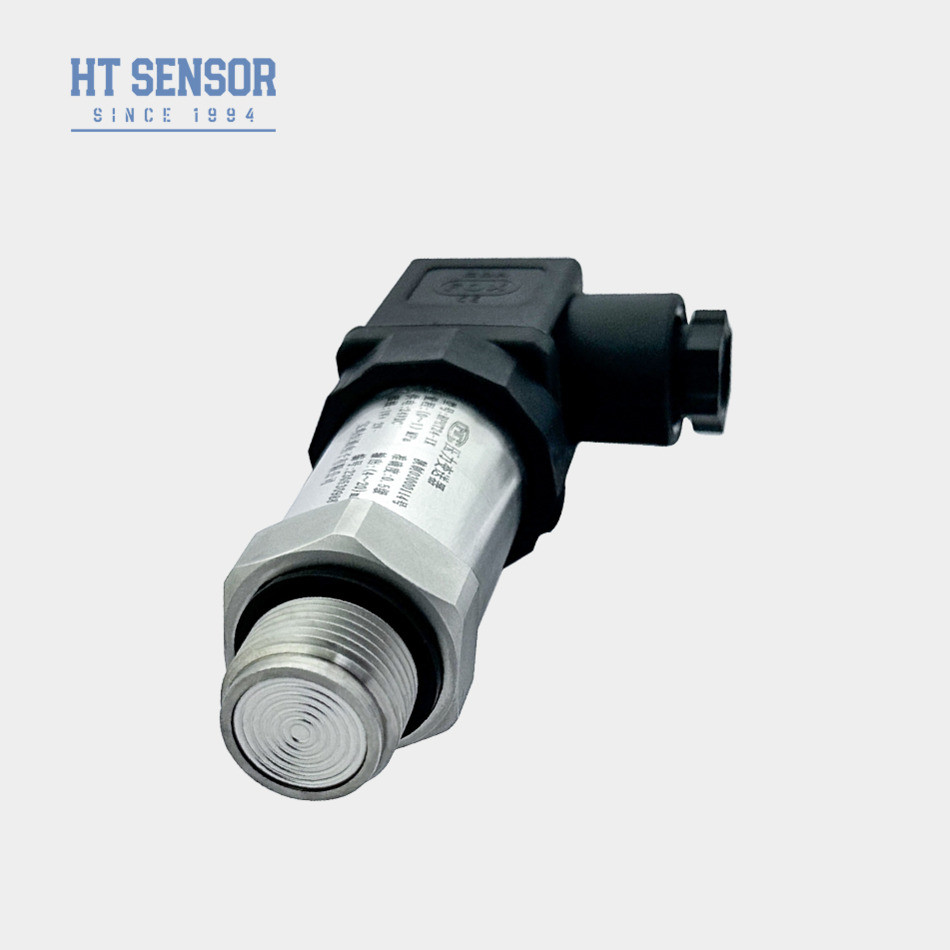

4-20mA অ্যানালগ সিগন্যাল ফ্লাশ ডায়াফ্রাম শিল্প চাপ সেন্সর
BPHT24 Pরিসার্চটিরেন্সমিটার
শিল্প চাপ সেন্সর প্রবর্তনঃ
BPHT24 চাপ ট্রান্সমিটার সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজের সমতল ডায়াফ্রাম সিলিকন চাপ-প্রতিরোধ বিচ্ছিন্নতা তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সংকেতকে স্ট্যান্ডার্ড আউটপুট সংকেতে রূপান্তর করে। এই চাপ ট্রান্সমিটারটি প্রধানত এমন জায়গায় ব্যবহৃত হয় যেখানে উচ্চ স্বাস্থ্যকর অবস্থার প্রয়োজন হয়,স্বাস্থ্যকর পরিবেশে নির্ভরযোগ্য চাপ পরিমাপ নিশ্চিত করাএই সুনির্দিষ্ট গ্যাজেটটি সঠিক চাপ পরিমাপের জন্য তেল ভরা সিলিকন প্রযুক্তি ব্যবহার করে, যা বৈজ্ঞানিক ও শিল্প ব্যবহারের জন্য উপযুক্ত।
পণ্যের বৈশিষ্ট্যইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1. বিভিন্ন চাপ ইন্টারফেস অপশন
2. মাঝারি স্কেলিং প্রতিরোধ করার জন্য স্বাস্থ্যকর অ্যাপ্লিকেশন
3. উচ্চ নির্ভুলতা
4- পরিষ্কার করা সহজ।
অ্যাপ্লিকেশনইন্ডাস্ট্রিয়াল চাপ সেন্সর:
1. 316L এর সাথে অ ক্ষয়কারী গ্যাস এবং তরল পরিমাপের জন্য উপযুক্ত
2পরিবেশ রক্ষার জন্য এবং রাসায়নিক শিল্পের জন্য আদর্শ
3সামুদ্রিক ও বিমান শিল্প
4. মেডিকেল, বায়োফার্মাসিউটিক্যাল এবং খাদ্য স্বাস্থ্যবিধিতে ব্যবহারের জন্য উপযুক্তশিল্প.
পারফরম্যান্স প্যারামিটার | |
পরিমাপ পরিসীমা | 0~35Kpa...~35MPa |
চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
হাইস্টেরেসিস | 0.১% এফএস |
দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
ক্ষতিপূরণ তাপমাত্রা | -20-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
কম্পন | 10g,55Hz ~ 2kHz |
আবাসনের উপাদান | 304৩১৬ লিটার |
ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
বিস্ফোরণ প্রতিরোধী রেটিং | Ex ডিবি আইআইসি টি৬ গিগাবাইট |
সুরক্ষা রেটিং | আইপি ৬৫ |
ও-রিং সিল | ফ্লোরো কাঁচামাল |
ওজন | ~০.২৫ কেজি |

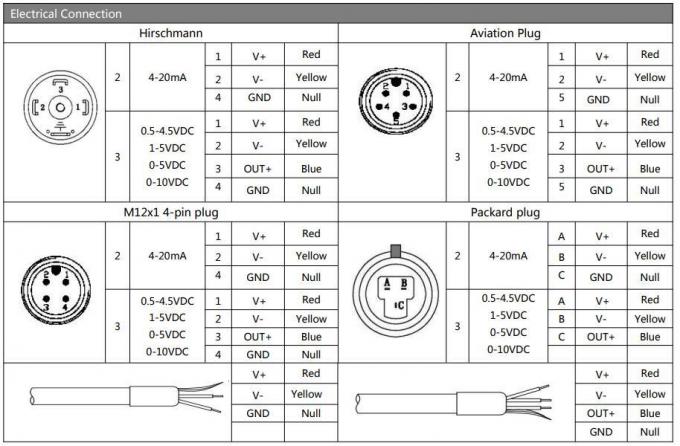

আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
0~10/20mA | 3 তারের |
|
০/১ থেকে ৫ ভোল্ট | ||
0/1~10V | ||
0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
প্রকার | হিরশম্যান |

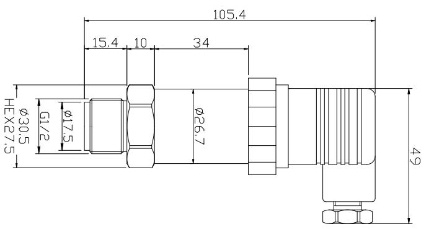

মাত্রা |
![]() |

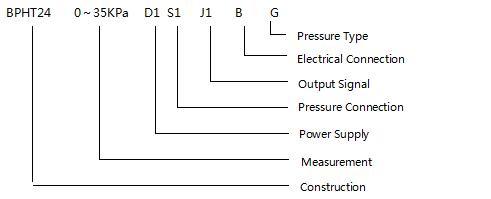

নির্বাচনের উদাহরণ |
অর্ডার করার পরামর্শ |
অর্ডার গাইড | ||||||||
BPHT24 | চাপ ট্রান্সমিটার | |||||||
কোড | কাঠামোর রূপরেখা | |||||||
নবম | ডিসপ্লে চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
পরিমাপ পরিসীমা | 0~35Kpa...~35MPa | |||||||
(0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
কোড | পাওয়ার সাপ্লাই | |||||||
ডি১ | 24VDC | |||||||
ডি২ | ৫ ভিডিসি | |||||||
ডি৩ | অন্যান্য | |||||||
কোড | আউটপুট সংকেত | |||||||
এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
এস৪ | 0~10mADC | |||||||
কোড | চাপ সংযোগ | |||||||
J1 | এম২০×১।5 | |||||||
J2 | G1/2 | |||||||
J3 | ১/২ এনপিটি | |||||||
কোড | বৈদ্যুতিক সংযোগ | |||||||
বি১ | হিরশম্যান | |||||||
বি২ | পি জি ৭ প্লাগ | |||||||
বি৩ | সিলড ক্যাবল আউটপুট | |||||||
বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
বি৬ | অন্যান্য | |||||||
কোড | চাপের ধরন | |||||||
জি | পরিমাপ চাপ | |||||||
এ | পরম চাপ | |||||||
এস | সিল করা রেফারেন্স চাপ |
