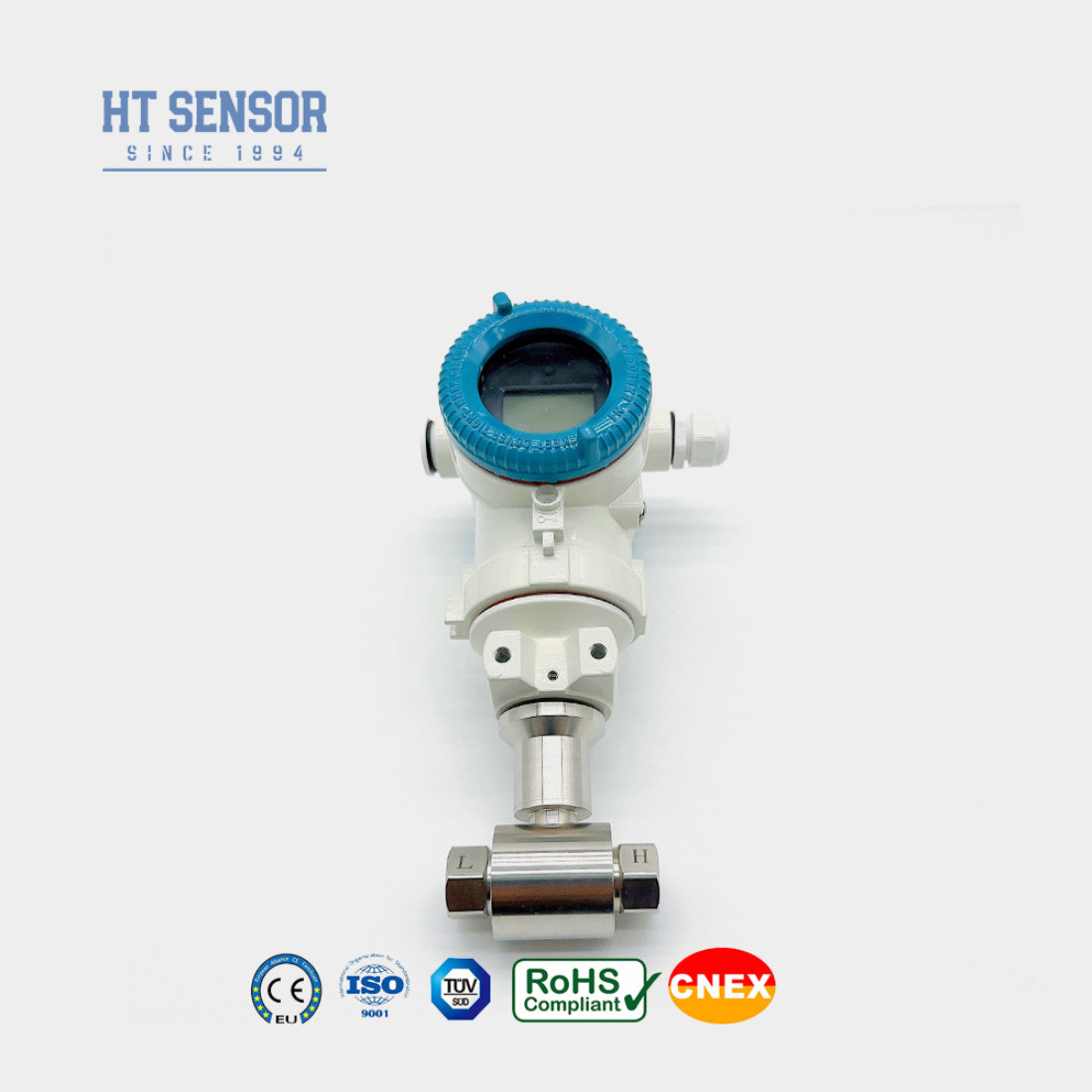

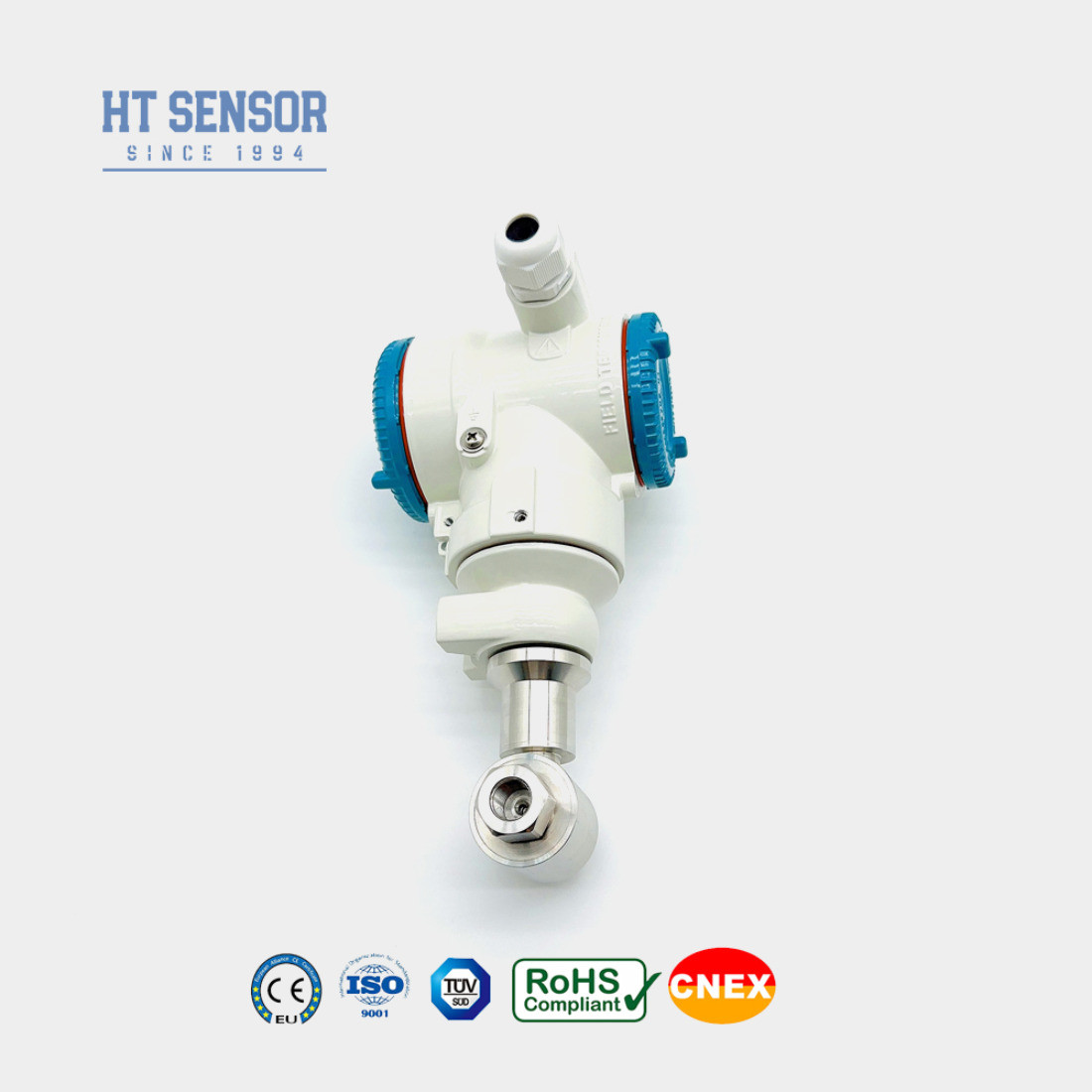

অ্যালুমিনিয়াম হাউজিং ডিপি চাপ ট্রান্সমিটার উচ্চ নির্ভুলতা ডিফারেনশিয়াল চাপ ট্রান্সডুসার
Product Details
| মডেল নং।: | BP93420D-III | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
|---|---|---|---|
| সর্বোচ্চ পরিসীমা: | 2 এমপিএ | আউটপুট: | 4-20MA |
| মিন রেঞ্জ: | 10kPa | চাপের ধরন: | ডিফারেনশিয়াল চাপ |
| পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং | স্পেসিফিকেশন: | ১০ কেপিএ-২ এমপিএ |
| এইচএস কোড: | 9026201090 | প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | গ্যাস বা তরল | নির্ভুলতা গ্রেড: | 0.২৫%, ০.৫%0.৩% |
| বিশেষভাবে তুলে ধরা |
অ্যালুমিনিয়াম হাউজিং ডিপি চাপ ট্রান্সমিটার,ডিপি চাপ ট্রান্সমিটার উচ্চ নির্ভুলতা,উচ্চ নির্ভুলতা ডিফারেনশিয়াল চাপ ট্রান্সডুসার |
||
Product Description
BP93420DIII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি পিজোরিসিটিভ সিলিকন সেন্সর ব্যবহার করে। কারণ পরিমাপ মাধ্যমের ডিফারেনশিয়াল চাপ সেন্সরের উভয় প্রান্তে তরঙ্গযুক্ত ডায়াফ্রামগুলিকে প্রভাবিত করে,সেন্সর চিপ উপর Wheatstone সেতু একটি আউটপুট সংকেত যে ডিফারেনশিয়াল চাপ সঙ্গে চমৎকার রৈখিকতা দেখায় উত্পাদনএটি ডিফারেনশিয়াল চাপের সুনির্দিষ্ট পরিমাপ করতে সক্ষম করে। ট্রান্সমিটারটি বিভিন্ন গ্যাস এবং তরল অ্যাপ্লিকেশনগুলিতে ডিফারেনশিয়াল চাপ পরিমাপ করার জন্য আদর্শ,বিশেষ করে পেট্রোলিয়াম শিল্পে।, পাইপলাইন ইনস্টলেশনের জন্য রাসায়নিক।
1স্টেইনলেস স্টীল কাঠামোগত নকশা, এটি কম্প্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
2এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বয়স স্ক্রিনিংয়ের মধ্য দিয়ে যায়,
1. বিভিন্ন গ্যাস বা তরল মধ্যে চাপ পার্থক্য পরিমাপ করার জন্য উপযুক্ত
পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং জলবিদ্যুৎ শিল্পের পাইপলাইন।
2.পণ্যক্ষেত্রে শিল্প প্রক্রিয়া যেমন পেট্রোলিয়াম, রাসায়নিক,
ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ
3পাইপলাইন এবং চুলা চেম্বারগুলির জন্য চাপ পরিমাপ
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতা @ 25°C | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| অপারেটিং তাপমাত্রা | -30°C থেকে 80°C |
| সংরক্ষণ তাপমাত্রা | -৪০°সি থেকে ১০০°সি |
| কম্পন | ১০জি,৫৫হার্জ ∙ ২ কিলোহার্জ |
| আবাসনের উপাদান | 304 স্টেইনলেস স্টীল, ঢালাই অ্যালুমিনিয়াম |
| ডায়াফ্রাগমের উপাদান | 316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~ ১.৪ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪ ০২০ এমএ | ১৫ ০৩০ ভিডিসি | দুই/তিন/চার তারের |
| হার্টের সাথে 4 ¢ 20 এমএ | দুইটা তারের | |
| RS485 যোগাযোগ প্রোটোকল | চারটি তারের |
অর্ডার করার টিপসঃ
1, তাপমাত্রা ক্ষতিপূরণ, বিচ্ছিন্ন সিলিকন চাপ সেন্সর অর্ধপরিবাহী, অর্ধপরিবাহী শক্তিশালী তাপমাত্রা বৈশিষ্ট্য আছে, কোন তাপমাত্রা ক্ষতিপূরণ,পরিমাপ ত্রুটি তুলনামূলকভাবে বড় হতে পারে.
2, ছড়িয়ে ছিটিয়ে সিলিকন চাপ সেন্সর sensing diaphragm মাত্র কয়েক দশক মিটার পুরু, স্পর্শ করবেন না.
3, পাওয়ার সাপ্লাই ভোল্টেজ স্থিতিশীল হতে হবে, সেন্সরটি আসলে একটি সেতু, পাওয়ার সাপ্লাই ভোল্টেজ ওঠানামা সেতু আউটপুট পরিবর্তন ঘটবে, পরিমাপের নির্ভুলতা প্রভাবিত করবে।
4, নামমাত্র ভোল্টেজের মধ্যে ব্যবহার করা হবে, ওভারভোল্টেজ সেন্সর ক্ষতি হতে হবে।
5, আউটপুট শেষ শর্ট সার্কিট না।
অর্ডার গাইড
| BP93420 | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডি.আই.আই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | ৪২০ এমএডিসি | এস২ | হার্টের সাথে 4 ¢ 20mADC | |||||
| এস৩ | RS485 | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
