| উৎপত্তি স্থল: | বাওজি, চীন |
|---|---|
| পরিচিতিমুলক নাম: | HT sensor |
| সাক্ষ্যদান: | CE,RoHs,ISO9001 |
| মডেল নম্বার: | BP93420DII |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ |
| ডেলিভারি সময়: | ৫-৮ কার্যদিবস |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসি/মাস |
| মডেল নং।: | BP93420DII | নির্ভুলতা গ্রেড: | ≤0.5%F.S |
|---|---|---|---|
| চাপ পরিসীমা: | ০-১০ কেপিএ...~২ এমপিএ | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
| ওজন: | ~০.৪৫ কেজি | স্থির চাপ: | 5X বা 7MPa |
| পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং | প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | গ্যাস বা তরল | আইপি রেটিং: | আইপি ৬৫ |
| লক্ষণীয় করা: | পাইপলাইন ডিফারেন্সিয়াল টাইপ লেভেল ট্রান্সমিটার RoHs,ডিফারেনশিয়াল টাইপ লেভেল ট্রান্সমিটার ডিফিউজড সিলিকন,RoHs ডিফিউজড সিলিকন চাপ ট্রান্সমিটার |
||
BP93420DIIডিবিভাজকপিরিসার্চটিরেন্সমিটার

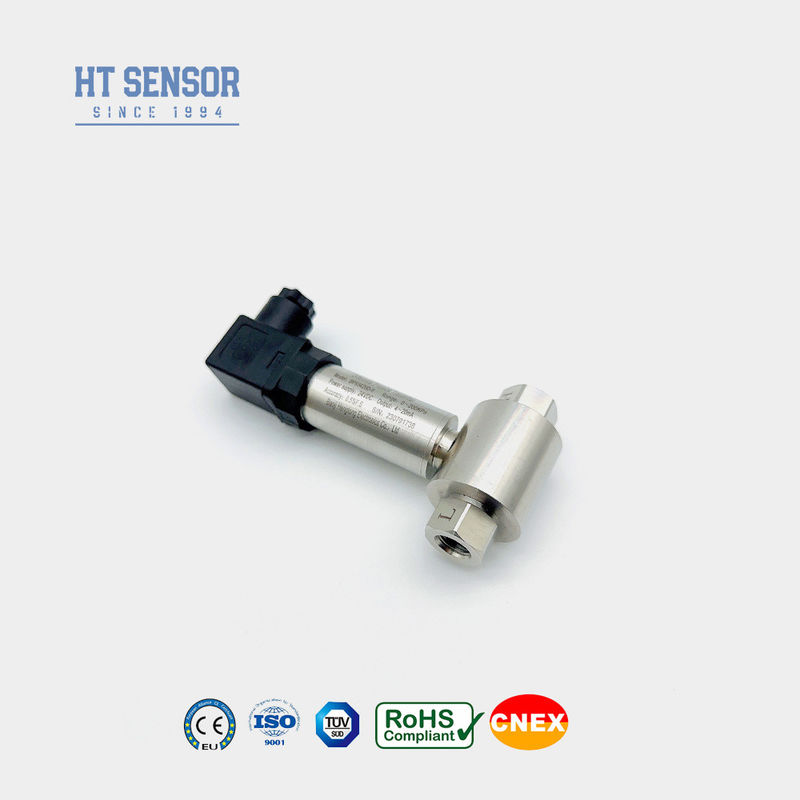

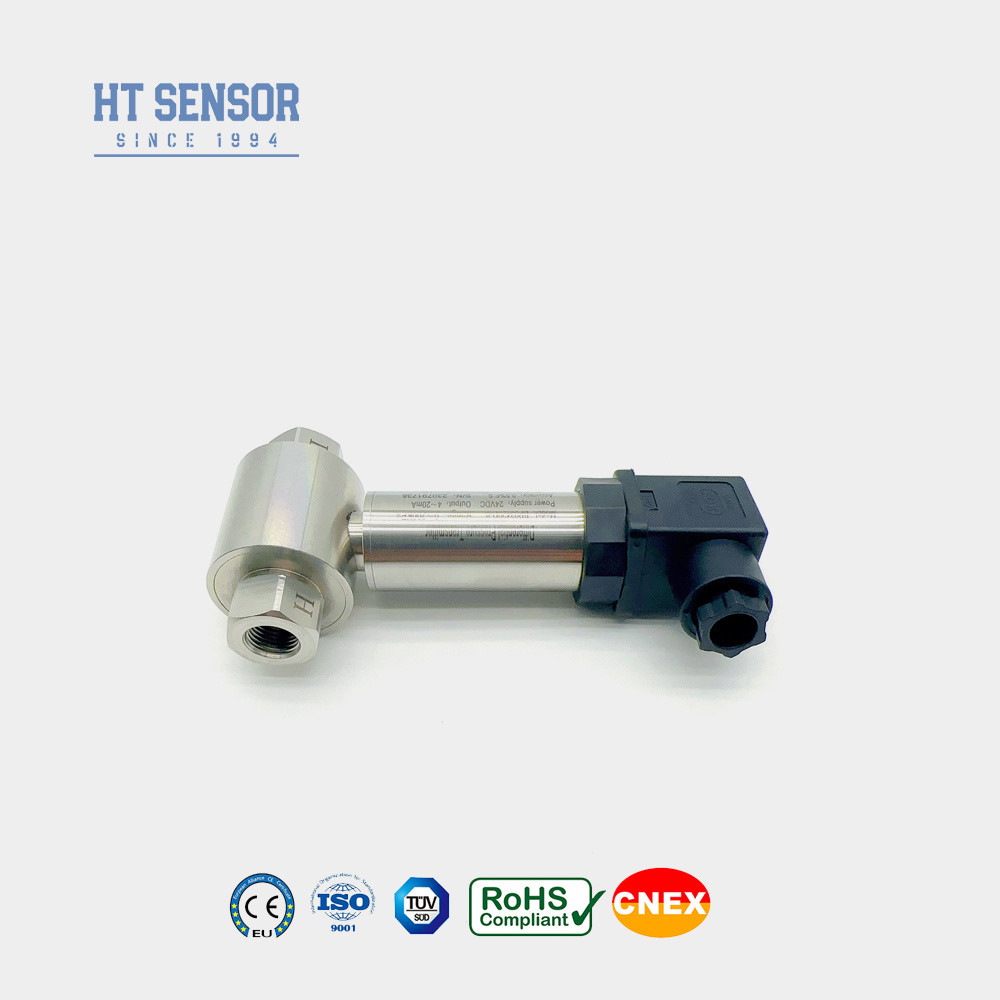

ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তনঃ
BP93420DII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি পাইজোরেসিটিভ ডিফিউজড সিলিকন সেন্সর ব্যবহার করে।সেন্সরটি ভর উত্পাদনের দক্ষতা এবং গুণমান নিশ্চিত করার জন্য সম্পূর্ণ স্বয়ংক্রিয় রৈখিক এবং তাপমাত্রা ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে. সম্পূর্ণরূপে সিল এবং বিচ্ছিন্ন বায়ু গহ্বর নকশা
দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করুন। সিগন্যাল ট্রান্সমিশন মডিউল কোনও সরঞ্জাম ছাড়াই সহজেই প্যারামিটার সেটিং উপলব্ধি করতে মূল ক্যালিব্রেশন প্রযুক্তি গ্রহণ করে।এটি পেট্রোলিয়াম শিল্পের মতো বিভিন্ন গ্যাস এবং তরল ডিফারেনশিয়াল চাপ পরিমাপের জন্য উপযুক্ত, রাসায়নিক, শক্তি, এবং পাইপলাইন অ্যাপ্লিকেশন জন্য জলবিদ্যুৎ।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশার বৈশিষ্ট্যযুক্ত, এটি কমপ্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
2এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
3. ধ্রুবক গুণমান নিশ্চিত করার জন্য চাপ প্রভাব পরীক্ষা এবং সময় ড্রাইভ পরীক্ষা
4মিডিয়া কাজের তাপমাত্রাঃ -30-80°C
5. অন্তর্নিহিত নিরাপত্তা সার্টিফিকেট
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং শিল্পের পাইপলাইনগুলিতে বিভিন্ন গ্যাস বা তরলগুলির ডিফারেনশিয়াল চাপ পরিমাপের জন্য উপযুক্ত
হাইড্রোলজি।
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্পের সাইটে প্রক্রিয়ায় প্রয়োগ করা হয়
3পাইপলাইন এবং চুলা চেম্বারগুলির জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50oC ((0-10KPa, 0-20KPa) ০-৭০ ডিগ্রি সেলসিয়াস, ১০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা | -৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে 100°C |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.৪৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |

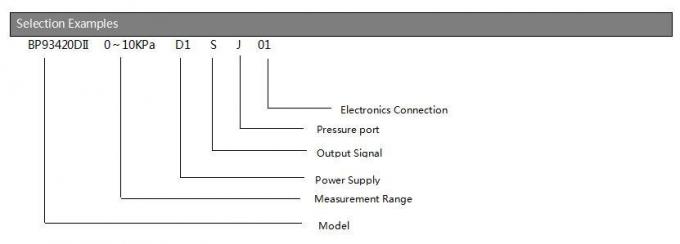

| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||

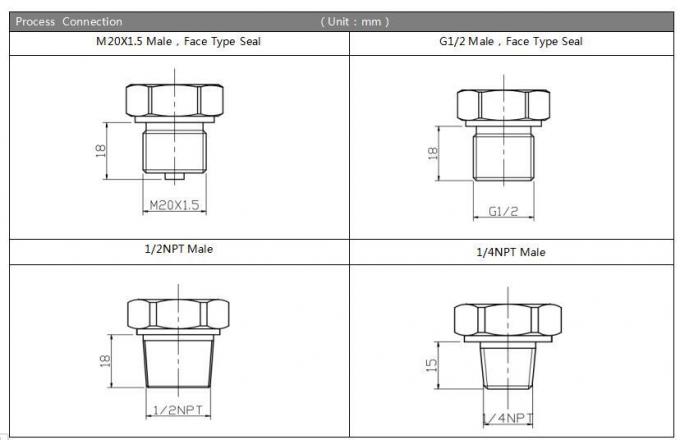

| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||

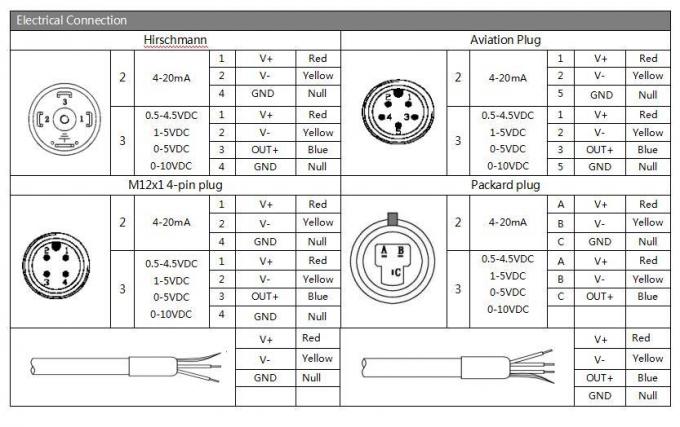

| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
