ডিফিউজড সিলিকন ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার পিজোরেসিস্টভ প্রেসার ট্রান্সমিটার
Product Details
| মডেল নং।: | BP93420DII | ব্যক্তিগতকৃত: | ব্যক্তিগতকৃত |
|---|---|---|---|
| সুরক্ষা রেটিং: | আইপি ৬৫ | ওজন: | ~০.৪৫ কেজি |
| চাপ সনাক্তকরণ: | NOVA সেন্সর ডাই | পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং |
| উৎপত্তি: | বাওজি, চীন | এইচএস কোড: | 9026201090 |
| প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার | পরিমাপ মাধ্যম: | গ্যাস বা তরল |
| চাপ পরিসীমা: | ০-১০ কেপিএ...~২ এমপিএ | ||
| বিশেষভাবে তুলে ধরা |
ডিফিউজড সিলিকন ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার,ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার পাইজোরেসিস্ট,ডিফিউজড সিলিকন পিজোরেসিস্টভ চাপ ট্রান্সমিটার |
||
Product Description

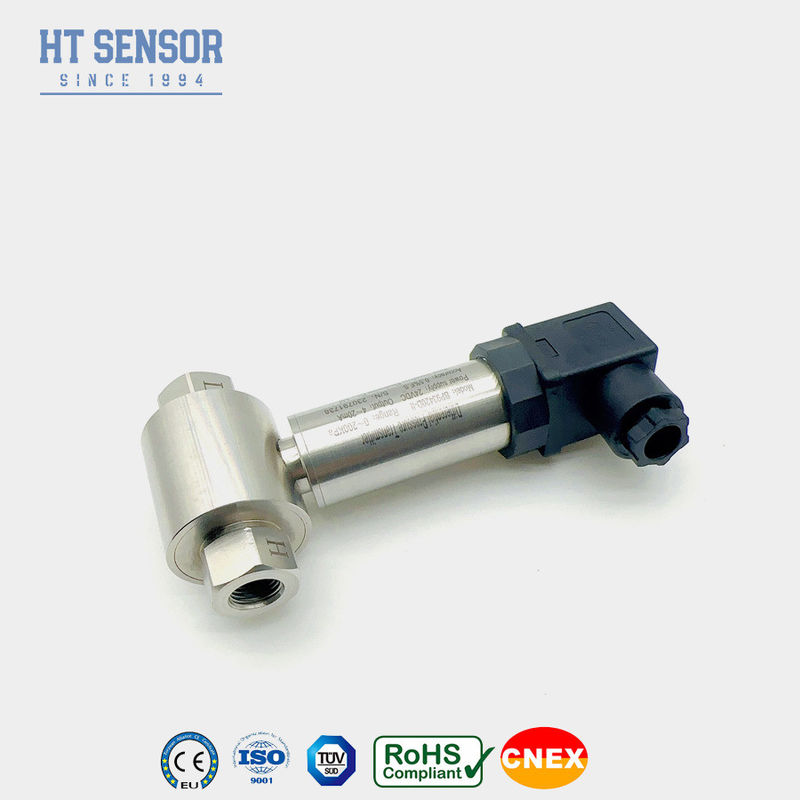

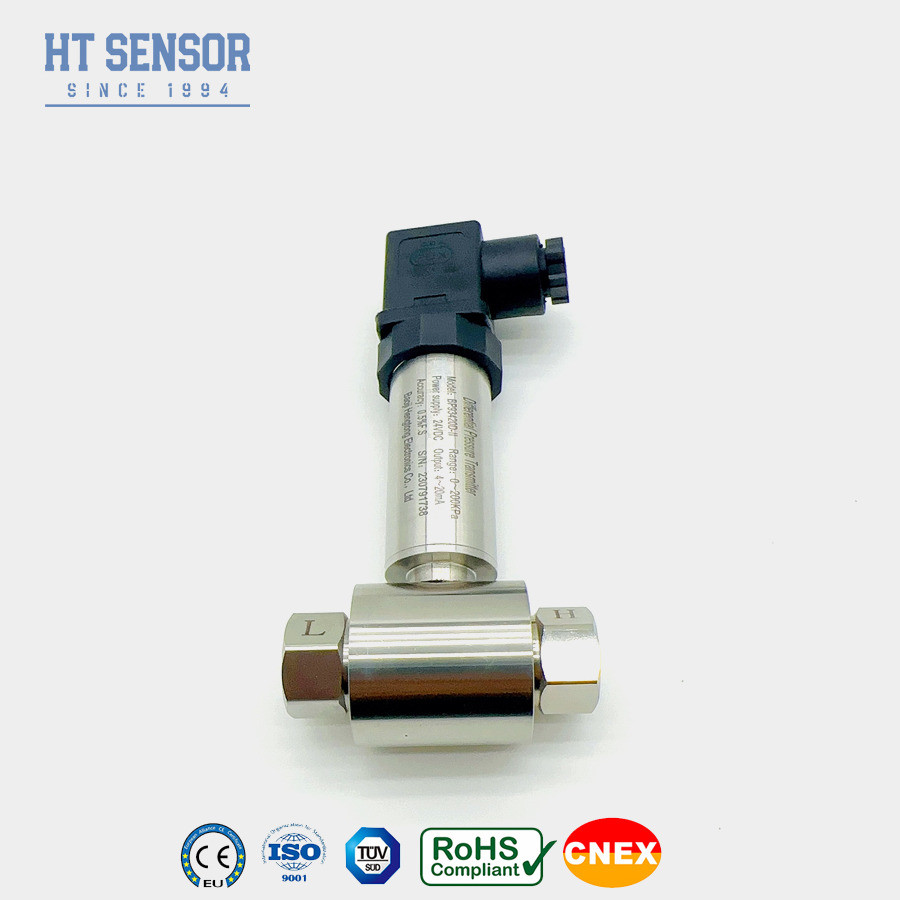

পাইজোরিসিটিভ ডিফুজড সিলিকন ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার
BP93420DIIডিবিভাজকপিরিসার্চটিরেন্সমিটার
ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারের প্রবর্তন:
BP93420DII ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি piezoresistive diffused সিলিকন সেন্সর ব্যবহার করে। এটি স্টেইনলেস স্টীল diaphragm মাধ্যমে বাহ্যিক চাপ,অভ্যন্তরীণ সিলিকন তেল সংবেদনশীল চিপ স্থানান্তরিত হয়, সংবেদনশীল চিপটি সরাসরি পরিমাপ মাধ্যমের সাথে যোগাযোগ করে না। যখন পরিমাপ মাধ্যমের ডিফারেনশিয়াল চাপ সেন্সরের উভয় প্রান্তে তরঙ্গযুক্ত ডায়াফ্রামগুলিতে কাজ করে,সেন্সর চিপ উপর Wheatstone সেতু থেকে আউটপুট সংকেত পার্থক্য চাপ সঙ্গে একটি ভাল রৈখিক সম্পর্ক প্রদর্শন করে, ডিফারেনশিয়াল চাপের সঠিক পরিমাপ সক্ষম করে। এর উচ্চ সংবেদনশীলতা আউটপুট, ভাল গতিশীল প্রতিক্রিয়া, উচ্চ পরিমাপ নির্ভুলতা, ভাল স্থিতিশীলতা, সহজ ছোট,কিন্তু তাপমাত্রা দ্বারা প্রভাবিত করা সহজ, 1kpa এর বেশি পরিমাপ করা যেতে পারে মধ্য-পরিসরের সেন্সরগুলির জন্য প্রথম পছন্দ।
ডিফারেনশিয়াল চাপ ট্রান্সমিটারগুলি অনেক গ্যাস বা তরল যেমন জল বা তেলের ডিফারেনশিয়াল চাপ পরিমাপ করার জন্য ডিজাইন করা হয়েছে। যদিও একতরফা ওভারলোড প্রতিরোধের খুব বেশি,যার সর্বোচ্চ অনুমোদিত স্ট্যাটিক চাপ +৪০ বার, সর্বনিম্ন স্ট্যান্ডার্ড ডিফারেনশিয়াল চাপ পরিমাপ পরিসীমা ইতিমধ্যে 0 থেকে 0. + 50 mbar হয়।
পণ্যের বৈশিষ্ট্যডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশার বৈশিষ্ট্যযুক্ত, এটি কমপ্যাক্ট এবং ইনস্টল করা সহজ করে তোলে
2এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
3বৈদ্যুতিক ইন্টারফেসটি প্লাগ-ইন বা সরাসরি তারের বিকল্প হিসাবে নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশনডিফারেনশিয়াল প্রেসার ট্রান্সমিটার:
1. বিভিন্ন গ্যাস বা তরল মধ্যে চাপ পার্থক্য পরিমাপ করার জন্য উপযুক্তপেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং অন্যান্য শিল্পের পাইপলাইন
হাইড্রোলজি।
2. পেট্রোলিয়াম, রাসায়নিক,ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ
3.পাইপলাইন এবং চুলা চেম্বারের জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50oC ((0-10KPa, 0-20KPa) ০-৭০ ডিগ্রি সেলসিয়াস, ১০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা | -৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে 100°C |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.৪৫ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
| অর্ডার করার পরামর্শ |
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.
3ইনস্টলেশনের সময়, ইনস্টলেশনের অবস্থানের প্রভাবকে পণ্যের উপর কমিয়ে আনার জন্য উভয় প্রান্তে চাপ ইন্টারফেসগুলি অনুভূমিকভাবে স্থাপন করা পরামর্শ দেওয়া হয়।
4. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আদেশে এই প্রয়োজনীয়তা নির্দিষ্ট করুন
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
