10kPa ডিফারেনশিয়াল চাপ ট্রান্সমিটার 4 20ma চাপ ট্রান্সমিটার
Product Details
| মডেল নং।: | BP93420D-I | চাপের ধরন: | ডিফারেনশিয়াল চাপ |
|---|---|---|---|
| পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং | এইচএস কোড: | 9026201090 |
| যোগানের ক্ষমতা: | 20000 পিসি/বছর | প্রকার: | ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | গ্যাস | নির্ভুলতা গ্রেড: | 0.5%, 1% |
| চাপ পরিসীমা: | ০-১০ কেপিএ...~২ এমপিএ | আইপি রেটিং: | আইপি ৬৫ |
| কাস্টমাইজেশন: | <i>Available |</i> <b>উপলব্ধ |</b> <i>Customized Request</i> <b>কাস্টমাইজড অনুরোধ</b> | ||
| বিশেষভাবে তুলে ধরা |
১০ কেপিএ ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার,ডিফারেনশিয়াল চাপ ট্রান্সমিটার 4 20ma,10kPa 4 20ma চাপ ট্রান্সমিটার |
||
Product Description

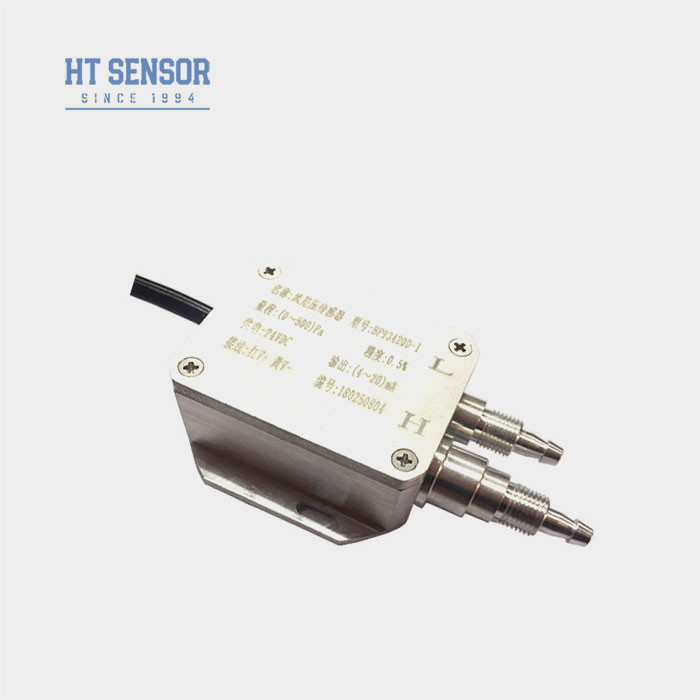

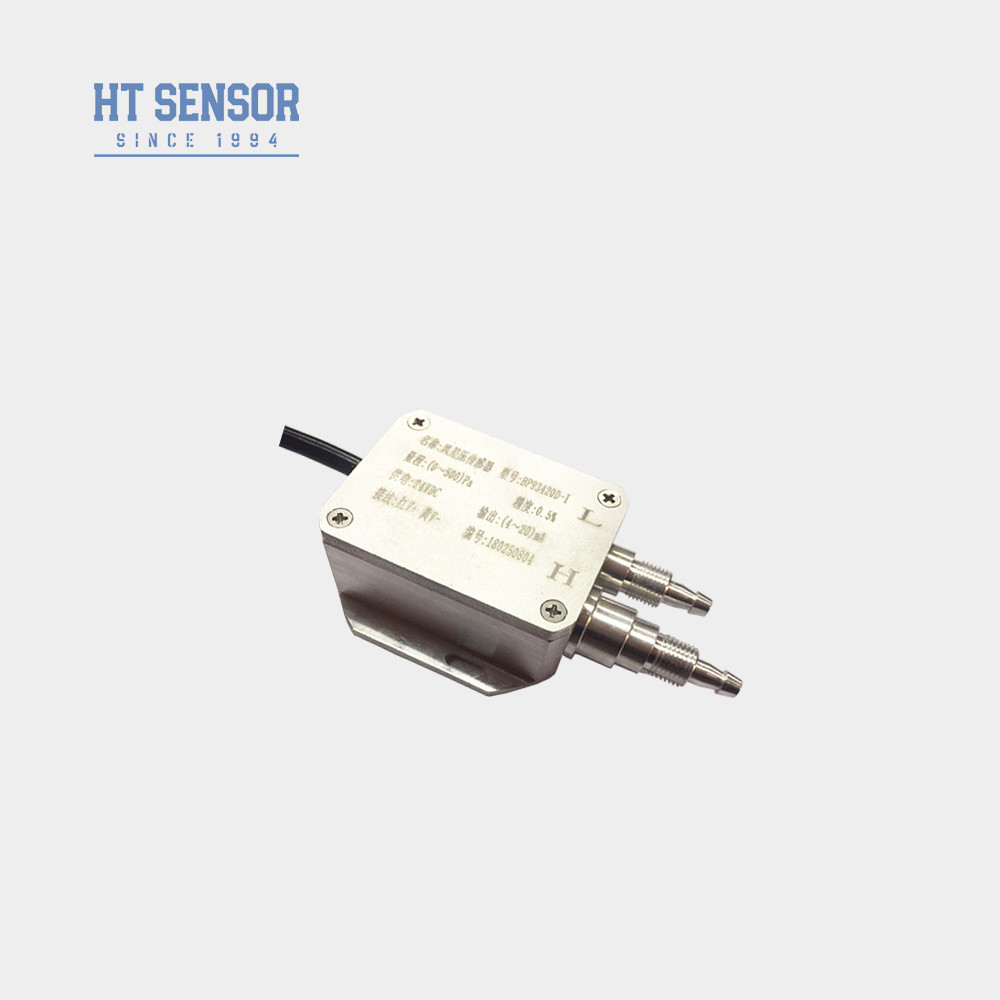

১০ কেপিএ অ্যালুমিনিয়াম এয়ার প্রেসার ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার
বায়ু ডিফারেনশিয়াল চাপ ট্রান্সমিটারের প্রবর্তন:
মাইক্রো ডিফারেনশিয়াল চাপ ট্রান্সমিটার হল একটি ডিভাইস যা মাইক্রো ডিফারেনশিয়াল চাপ পরিমাপ করতে ব্যবহৃত হয়। এর কাজের নীতিটি পাইজোরেসিটিভ সেন্সর এবং ডিফারেনশিয়াল চাপ নীতির উপর ভিত্তি করে।ডিফারেনশিয়াল চাপ ট্রান্সমিটার একটি piezoresistive সেন্সর রয়েছে, এবং সেন্সরের দুইটি প্রান্ত পরিমাপ মাধ্যমের দুই পাশের সাথে সংযুক্ত থাকে। যখন মাধ্যমটি ট্রান্সমিটার দিয়ে যায়, তখন উভয় পক্ষের একটি ছোট চাপ পার্থক্য তৈরি হয়,যার ফলে সেন্সরের ভিতরে প্রতিরোধের মান পরিবর্তিত হয়. এই পরিবর্তন সেন্সর আউটপুট সংকেত পরিবর্তন করতে হবে, এবং তারপর সংশ্লিষ্ট বৈদ্যুতিক সংকেত আউটপুট উৎপন্ন. সেন্সর আউটপুট সংকেত পরিবর্তন অনুযায়ী,মিডিয়ামের মাইক্রো ডিফারেনশিয়াল চাপের মান সঠিকভাবে গণনা করা যায়
1. ট্রান্সমিটারটি স্টেইনলেস স্টিলের কাঠামোগত নকশার বৈশিষ্ট্যযুক্ত, এটি কমপ্যাক্ট করে তোলেএবং ইনস্টল করা সহজ
2এটি কঠোর তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির স্ক্রিনিংয়ের মধ্য দিয়ে যায়, যা স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে
3বৈদ্যুতিক ইন্টারফেসটি প্লাগ-ইন বা সরাসরি তারের বিকল্প হিসাবে নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশন:
1. পেট্রোলিয়াম, রাসায়নিক, শক্তি এবং জলবিদ্যুৎ শিল্পের পাইপলাইনে বিভিন্ন গ্যাস বা তরলগুলির বৈচিত্র্য চাপ পরিমাপের জন্য উপযুক্ত।
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়াগুলিতে প্রয়োগ করা হয়
3. পাইপলাইন এবং চুলা চেম্বার জন্য চাপ পরিমাপ
| পারফরম্যান্স প্যারামিটারঃ | |
| পরিমাপ পরিসীমা | 0-500Pa...~200kPa |
| চাপের ধরন | বৈষম্যমূলক চাপ |
| একতরফা ওভারলোড | নামমাত্র পরিসরের ≤3 গুণ |
| স্ট্যাটিক চাপ | ন্যূনতম মান নামমাত্র পরিসরের ৫ গুণ বা ৭ এমপিএ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস | ±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.5% F.S/Year ((≤200KPa) ±0.2% F.S/Year ((>200KPa) |
| শূন্য তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| স্প্যান তাপমাত্রা ড্রিফ্ট | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| ক্ষতিপূরণ তাপমাত্রা | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| অপারেটিং তাপমাত্রা | -৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে 100°C |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | স্বতন্ত্রভাবে নিরাপদ এবং বিস্ফোরণ-প্রতিরোধী |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ওজন | ~০.২ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |
|
অর্ডার করার টিপসঃ |
2. নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, পরিমাপ পয়েন্ট এবং ট্রান্সমিটার মধ্যে একটি তিন-ভালভ ম্যানিফোল্ড ইনস্টল করার পরামর্শ দেওয়া হয়,ট্রান্সমিটারের ধনাত্মক এবং নেতিবাচক চাপ চেম্বারে ধীর এবং অভিন্ন চাপ প্রয়োগ নিশ্চিত করা.
3ইনস্টলেশনের সময়, ইনস্টলেশনের অবস্থানের প্রভাবকে পণ্যের উপর কমিয়ে আনার জন্য উভয় প্রান্তে চাপ ইন্টারফেসগুলি অনুভূমিকভাবে স্থাপন করা পরামর্শ দেওয়া হয়।
4. বিশেষ প্রয়োজনীয়তা যেমন শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ,অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আদেশে এই প্রয়োজনীয়তা নির্দিষ্ট করুন

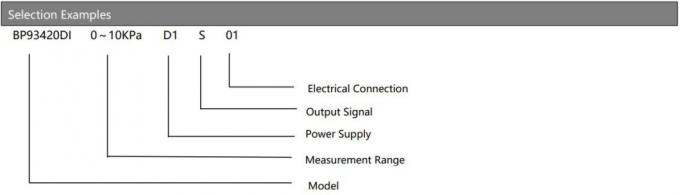

| অর্ডার গাইডঃ | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||
| কোড | কাঠামোর রূপরেখা | |||||||
| ডিআইআই | ডিফারেনশিয়াল চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | ০-১০ কেপিএ...~২ এমপিএ | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | M20×1.5 পুরুষ | |||||||
| J2 | G1/2 পুরুষ | |||||||
| J3 | G1/4 পুরুষ | |||||||
| J4 | ১/২ এনপিটি পুরুষ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| ডি | বৈষম্যমূলক চাপ | |||||||
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
