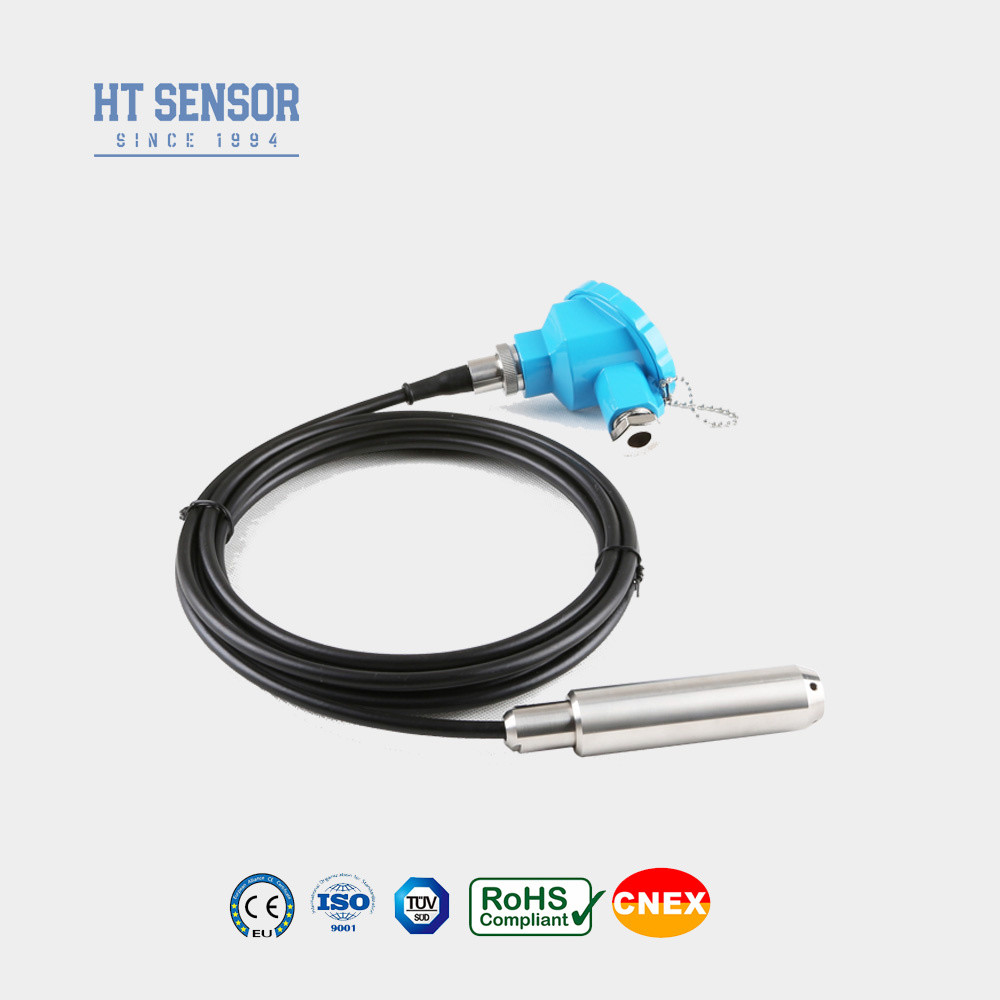

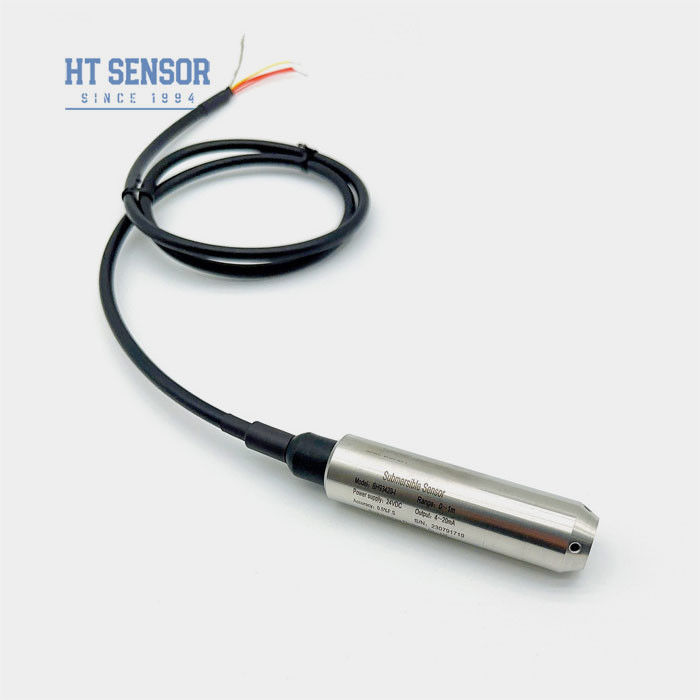

BH93420-I জল স্তর ট্রান্সমিটার
উপস্থাপনা:
BH93420-I ডুবযোগ্য তরল স্তর ট্রান্সমিটার/জল স্তর ট্রান্সমিটার যা HT সিরিজের ডিফিউজড সিলিকন ব্যবহার করেএটি একটি সম্পূর্ণরূপে নির্মিতস্টেইনলেস স্টীল হাউজিং এবং একটি কম্প্যাক্ট এক টুকরা কাঠামো।ট্রান্সমিটার যে পানিতে নিমজ্জিত হয় সম্পূর্ণরূপে স্টেইনলেস স্টীল দিয়ে সিল করা হয়পণ্যটি জলরোধী কার্যকারিতা নিশ্চিত করে।কঠোর উচ্চ এবং নিম্ন তাপমাত্রা ক্ষতিপূরণ এবং বৃদ্ধির পরীক্ষা, যার ফলেউচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা।
পণ্যের বৈশিষ্ট্য:
1. সম্পূর্ণ স্টেইনলেস স্টীল হাউজিং, বিভিন্ন পরীক্ষার পরিবেশের জন্য উপযুক্ত
2. ডুবানোর ধরণের জোন পরিমাপ, সহজ ইনস্টলেশন
3. বিভিন্ন আউটপুট সংকেত অপশন
4বিস্ফোরণ-প্রতিরোধী চিহ্নিতকরণঃ ExiaIICT6
5. উচ্চ সুরক্ষা হারঃ আইপি 68
6পিই বা পিইউ তার
অ্যাপ্লিকেশন:
1. 316LSS এর সাথে সামঞ্জস্যপূর্ণ, অ ক্ষয়কারী তরল
2. বিভিন্ন অ্যাপ্লিকেশন যেমন নিকাশী, শিল্প ও পৌর জল, জল ট্যাংক, ভাল, নদী, সমুদ্রের জল, হ্রদ, ইত্যাদি জল স্তর পর্যবেক্ষণ
3. ডিজেল এবং জ্বালানী ট্যাঙ্কের মধ্যে জ্বালানী স্তর পরিমাপ
পারফরম্যান্স প্যারামিটারঃ
| পরিমাপ পরিসীমা |
০-১০ মিটার... ৪০০ মিটার |
| অতিরিক্ত লোড |
≤ ২% নামমাত্র পরিসীমা |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| হাইস্টেরেসিস |
±0.03% (সাধারণ) ±0.05%FS (সর্বোচ্চ) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
± 0.2% F.S. / বছর (সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±1.5% F.S. ((টাইপ) ±2% F.S. (সর্বোচ্চ) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±1.5% F.Sr ((টাইপ) ± 2% F.S (সর্বোচ্চ) |
| ক্ষতিপূরণ তাপমাত্রা |
0-50oC (0-1m. 0-2m) ); ০-৭০ ডিগ্রি সেলসিয়াস |
| অপারেটিং তাপমাত্রা |
-২০-৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৩০-১০০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
1Cr18Ni9Ti |
| ডায়াফ্রাগমের উপাদান |
316L স্টেইনলেস স্টীল |
| আইসোলেশন প্রতিরোধের |
>=100MΩ@100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
ExiaIICT6 |
| সুরক্ষা রেটিং |
আইপি ৬৭, আইপি ৬৮ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.৩ কেজি (বিহীন) ক্যাবল |
| ক্যাবল উপাদান |
পলিথিলিন, পলিউরেথেন |
|

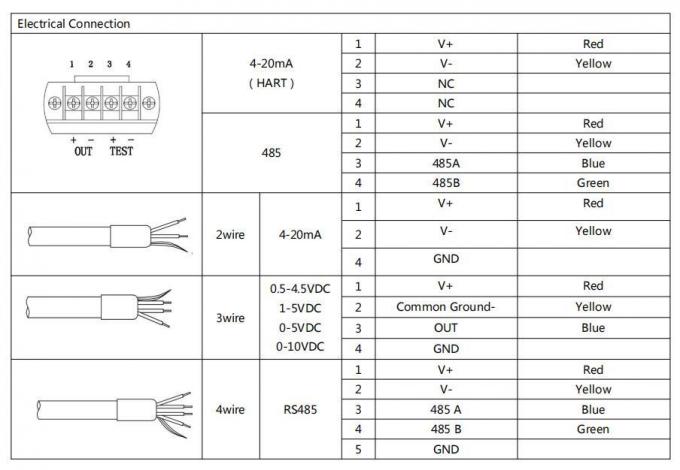

আউটপুট সংকেত
|
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12~30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 যোগাযোগ প্রোটোকল |
ইনস্টলেশনটিপস:
1ইনস্টলেশনের অবস্থান যুক্তিসঙ্গত হওয়া উচিত, বাহ্যিক হস্তক্ষেপ এবং ক্ষতি এড়ানো উচিত এবং রক্ষণাবেক্ষণ এবং পরিষ্কার করা সহজ করা উচিত।
2ইনস্টলেশনের আগে সরঞ্জামটি সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করার জন্য এটি পরীক্ষা করা এবং ক্যালিব্রেট করা উচিত।
3. ব্যবহারের সময় অতিরিক্ত বোঝা এবং অতিরিক্ত চাপ এড়ানো উচিত, যাতে সরঞ্জাম ক্ষতিগ্রস্ত না হয় বা পরিমাপের নির্ভুলতা প্রভাবিত হয় না।
4যন্ত্রপাতি নিয়মিত রক্ষণাবেক্ষণ এবং পরিষ্কার করা উচিত যাতে এটি ভাল কাজের অবস্থায় থাকে।
5ব্যবহারের সময় শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এড়ানো উচিত, যাতে পরিমাপের নির্ভুলতা প্রভাবিত না হয়।
6. ব্যবহারের সময় বিপজ্জনক দুর্ঘটনা এড়ানোর জন্য বিস্ফোরণ-প্রমাণ ব্যবস্থাগুলিতে মনোযোগ দেওয়া উচিত।
7ব্যবহারের সময়, তরলটির প্রকৃতি এবং তাপমাত্রার পরিসীমাতে মনোযোগ দেওয়া উচিত, এবং উপযুক্ত সরঞ্জাম মডেল এবং উপাদান নির্বাচন করা উচিত।
8. যখন সরঞ্জামটি ক্ষতিগ্রস্ত হয় বা ত্রুটিযুক্ত হয়, তখন এটি সময়মতো মেরামত বা প্রতিস্থাপন করা উচিত যাতে উত্পাদন এবং সুরক্ষা প্রভাবিত না হয়

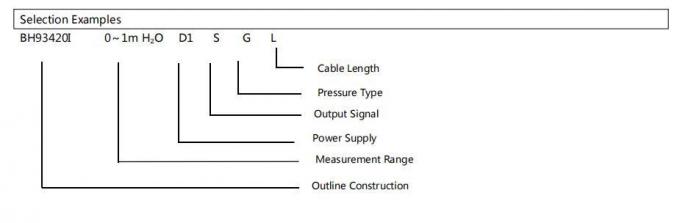

| অর্ডার গাইডঃ |
| BH93420 |
কোড |

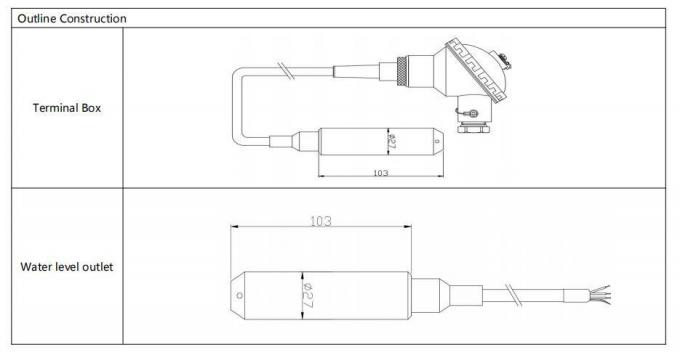

কাঠামোর রূপরেখা |
| |
আমি |
চাপ ট্রান্সমিটার |
| |
পরিমাপ পরিসীমা |
০-১০ মিটার... ৪০০ মিটার |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
এস৮ |
RS485 |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
| |
কোড |
উপাদান |
| 01 |
304 স্টেইনলেস স্টীল |
| 02 |
316L স্টেইনলেস স্টীল |
| |
কোড |
ক্যাবল উপাদান |
| সি১ |
পিই |
| সি২ |
পিই |
