12-30vdc 316l স্টেইনলেস স্টীল চাপ পরিবর্তনকারী বায়ু চাপ পরিবর্তনকারী
পণ্যের বিবরণ
| মডেল নং।: | BP170 | পাওয়ার সাপ্লাই: | 12-30VDC |
|---|---|---|---|
| আউটপুট সংকেত: | 4-20MA | ওজন: | 0.5 কেজি |
| হাউজিং উপাদান: | 304 এস.এস. | চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| পরিবহন প্যাকেজ: | কার্টন সহ স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং | উৎপত্তি: | চীন |
| এইচএস কোড: | 9026201090 | যোগানের ক্ষমতা: | 2000 পিসি/মাস |
| কাঠামোর ধরন: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার | পরিমাপ মাধ্যম: | গ্যাস বা তরল |
| নির্ভুলতা গ্রেড: | 0.২৫জি,0.৫জি | ||
| বিশেষভাবে তুলে ধরা |
316l স্টেইনলেস স্টীল চাপ ট্রান্সডুসার,12VDC স্টেইনলেস স্টীল চাপ ট্রান্সডুসার,30VDC বায়ু চাপ ট্রান্সডুসার |
||
পণ্য বিবরণ

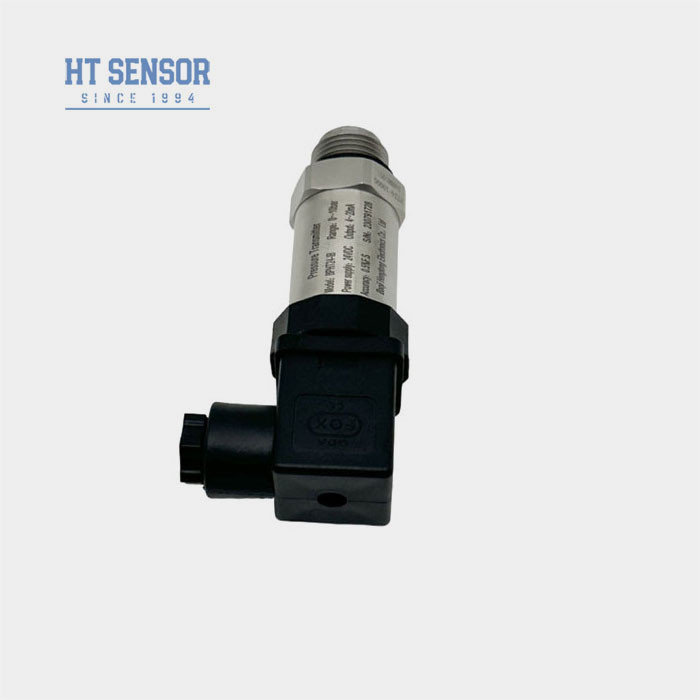

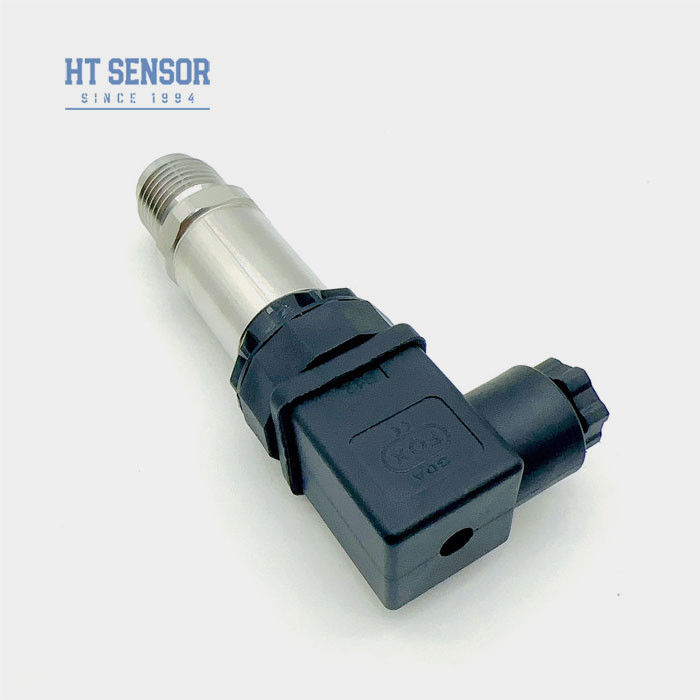

BP170 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP170 চাপ ট্রান্সমিটার HT সিরিজ সিলিকন চাপ-প্রতিরোধ ব্যবহার করেসিগন্যাল পরিমাপ উপাদান হিসাবে বিচ্ছিন্নতা তেল ভরা কোর।সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত হয়, সেন্সর সংকেত রূপান্তরএকটি স্ট্যান্ডার্ড আউটপুট সংকেত। পণ্য কঠোর পরীক্ষা এবং বয়স্ক হয়েছেউপাদান, অর্ধ-সমাপ্ত পণ্য এবং সমাপ্ত পণ্যগুলির জন্য স্ক্রিনিং,স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করা
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2কমপ্যাক্ট এবং হালকা ডিজাইন
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
5.নিয়ন্ত্রিত শূন্য এবং পূর্ণ স্কেল
অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa...10MPa |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~ ১ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি |

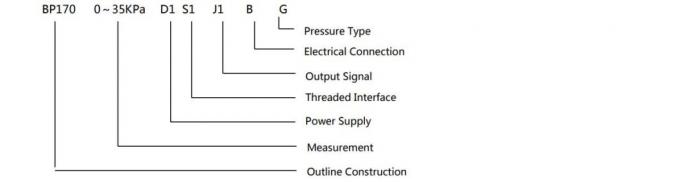

নির্বাচন উদাহরণঃ
অর্ডার করার টিপসঃ
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী প্রকারের পণ্যগুলিতে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3. এলসিডি বা এলইডি ডিসপ্লে হেড সহ ট্রান্সমিটার অর্ডার করার সময়, ট্রান্সমিটারের পাওয়ার সাপ্লাই 20VDC এর চেয়ে কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়।
5. ফ্লোরো রাবারের ও-রিংয়ের নামমাত্র কাজের তাপমাত্রা পরিসীমা -20oC থেকে 250oC। যখন পণ্যটির অপারেটিং তাপমাত্রা -20oC এর নীচে থাকে, তখন একটি EPDM ও-রিং সিল নির্বাচন করা প্রয়োজন।
| অর্ডার গাইডঃ | |||||||||
| BP170X | অ্যানালগ চাপ ট্রান্সমিটার | ||||||||

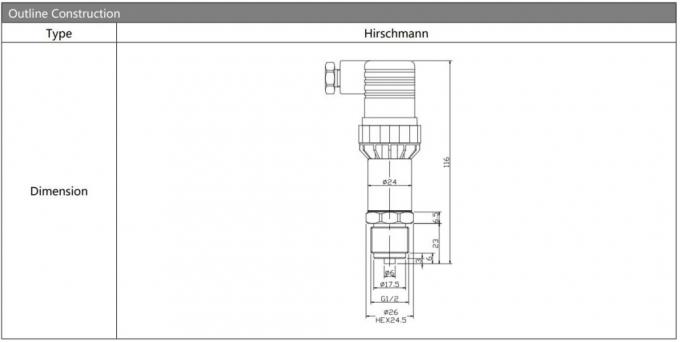

| কোড | কাঠামোর রূপরেখা | ||||||||
| 5 | প্যাকার্ড প্লাগ | 6 | সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার | ||||||
| 7 | মিনি হিরশম্যান সংযোগকারী | 8 | বড় হিরশম্যান সংযোগকারী | ||||||
| পরিমাপ পরিসীমা | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) কেপিএ অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | ||||||||
| কোড | পাওয়ার সাপ্লাই | ||||||||
| ডি১ | 24VDC | ||||||||
| ডি২ | ৫ ভিডিসি | ||||||||
| ডি৩ | অন্যান্য | ||||||||
| কোড | আউটপুট সংকেত | ||||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | ||||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | ||||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | ||||||
| এস৪ | 0~10mADC | ||||||||

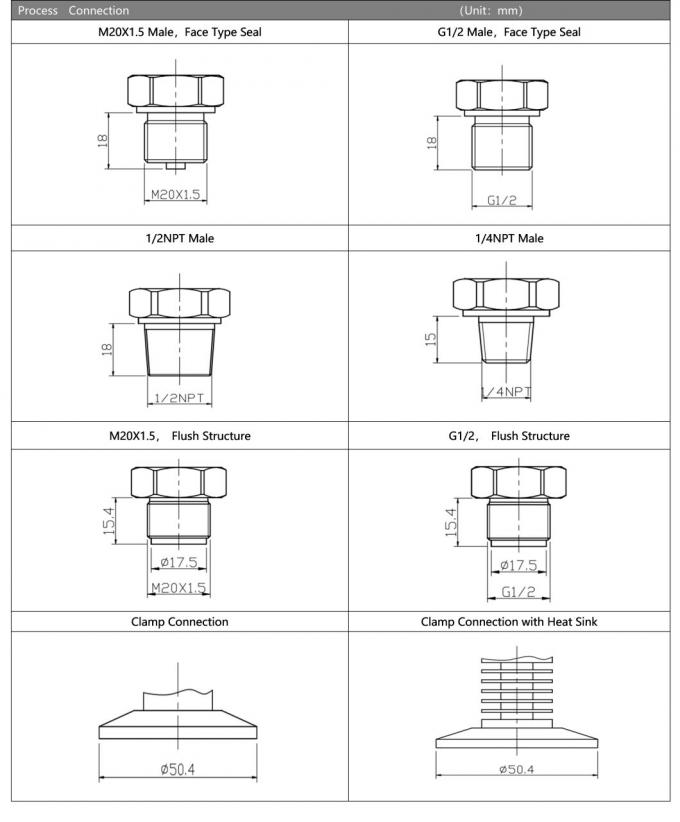

| কোড | চাপ সংযোগ | ||||||||
| J1 | এম২০×১।5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | ৭/১৬-২০ ইউএনএফ | ||||||||
| J5 | অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) | ||||||||

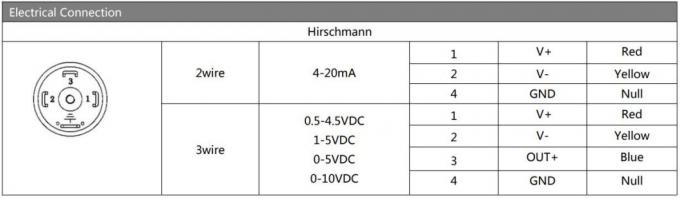

| কোড | বৈদ্যুতিক সংযোগ | ||||||||
| বি১ | হিরশম্যান | ||||||||
| বি২ | পি জি ৭ | ||||||||
| বি৩ | ক্যাবল সিল আউটলেট 1.5 মিটার | ||||||||
| বি৪ | অন্যান্য | ||||||||
| কোড | চাপের ধরন | ||||||||
| জি | পরিমাপ চাপ | ||||||||
| এ | পরম চাপ | ||||||||
| এস | সিল করা রেফারেন্স চাপ | ||||||||
