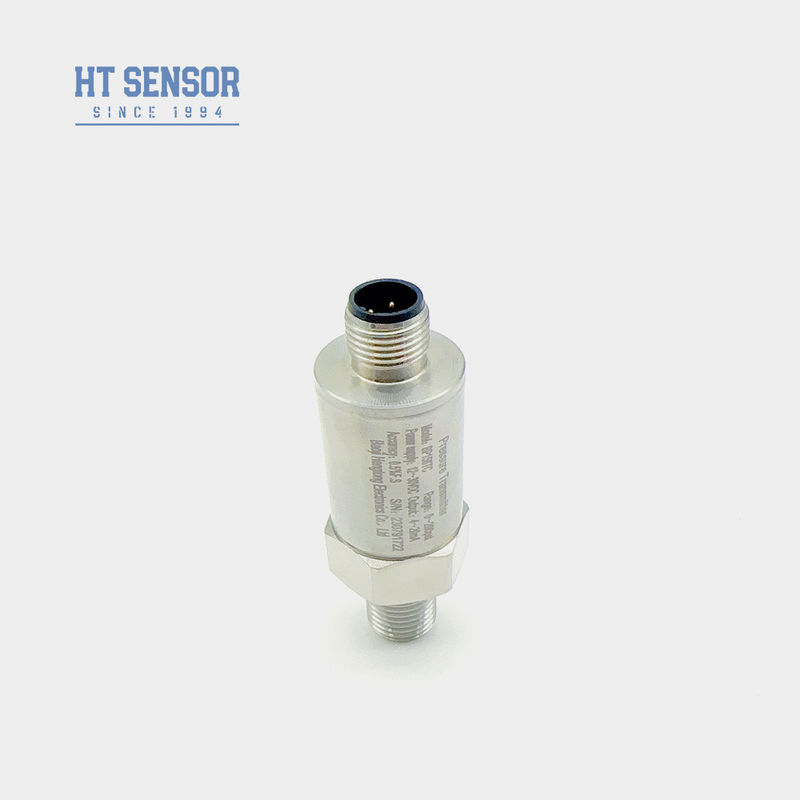

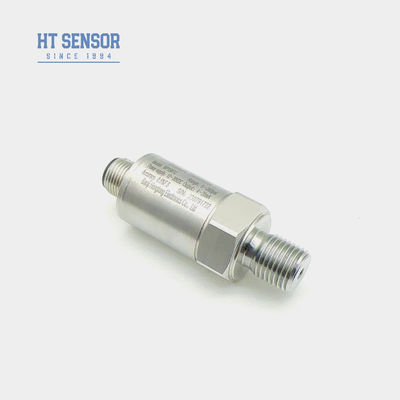

BP156 চাপ ট্রান্সমিটার
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BP156 চাপ ট্রান্সমিটার সেন্সর সিগন্যাল পরিমাপ উপাদান হিসাবে HT সিরিজ সিলিকন চাপ প্রতিরোধী বিচ্ছিন্নতা ঝিল্লি তেল ভরা কোর ব্যবহার করে।সিগন্যাল প্রসেসিং সার্কিট একটি স্টেইনলেস স্টীল হাউজিং ভিতরে অবস্থিত, সেন্সর সিগন্যালকে স্ট্যান্ডার্ড আউটপুট সিগন্যালে রূপান্তরিত করে। পণ্যটি কঠোর পরীক্ষার এবং উপাদান, অর্ধ-সমাপ্ত পণ্যগুলির বয়সের স্ক্রিনিংয়ের মধ্য দিয়ে গেছে,এবং স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য সমাপ্ত পণ্য.
স্লো সিলিকন চাপ ট্রান্সমিটার পরোক্ষভাবে সিলিকন ডায়াফ্রামের বিকৃতি পরিমাপ করে পরিমাপ করা চাপ পরিমাপ করে এবং এটি সংশ্লিষ্ট বৈদ্যুতিক সংকেত আউটপুট রূপান্তর করে।এর হালকা প্রকৃতির কারণে, হালকা চাপ ট্রান্সমিটার মোবাইল বা অস্থায়ী অ্যাপ্লিকেশন জন্য উপযুক্ত এবং বিভিন্ন স্থানে ইনস্টল এবং ব্যবহার করা সহজ
পণ্যের বৈশিষ্ট্যঃ
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2. IP65 সুরক্ষা রেটিং স্টেইনলেস স্টীল কাঠামো
3. শূন্য এবং পূর্ণ স্কেল নিয়মিত
4. উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল গঠন
অ্যাপ্লিকেশনঃ
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ হিসাবে শিল্প সাইটে প্রক্রিয়ায় ব্যবহৃত
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
|
পারফরম্যান্স প্যারামিটারঃ
|
| পরিমাপ পরিসীমা |
0kPa ~ 10kPa...20MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((টাইপ) ±0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.০৫ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12~30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
নির্বাচন উদাহরণঃ
1পরিমাপ পরিসীমাঃ প্রয়োজনীয় চাপ পরিমাপ পরিসীমা নির্ধারণ করুন, অর্থাৎ সর্বনিম্ন এবং সর্বোচ্চ চাপ মান পরিমাপ করা।নিশ্চিত করুন যে নির্বাচিত ডিফুজড সিলিকন চাপ ট্রান্সমিটারের পরিমাপ পরিসীমা অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করে.
2. আউটপুট সিগন্যালের ধরনঃ পছন্দসই আউটপুট সিগন্যালের ধরন নির্ধারণ করুন, যেমন একটি এনালগ সিগন্যাল (যেমন 4-20mA বা 0-10V) বা একটি ডিজিটাল সিগন্যাল (যেমন RS485 বা Modbus) ।নিশ্চিত করুন যে আপনি যে ট্রান্সমিটারটি বেছে নিয়েছেন তার আউটপুট সিগন্যালটি আপনার নিয়ন্ত্রণ ব্যবস্থা বা ডিভাইসের সাথে সামঞ্জস্যপূর্ণ.
3. নির্ভুলতার প্রয়োজনীয়তাঃ প্রয়োজনীয় চাপ পরিমাপের নির্ভুলতা নির্ধারণ করুন। বিভিন্ন অ্যাপ্লিকেশনগুলির বিভিন্ন নির্ভুলতার প্রয়োজনীয়তা থাকতে পারে,আপনার অ্যাপ্লিকেশন চাহিদা অনুসারে বিচ্ছিন্ন সিলিকন চাপ ট্রান্সমিটার চয়ন করুন.
4. তাপমাত্রা পরিসীমাঃ নির্বাচিত ট্রান্সমিটার এই তাপমাত্রা পরিসরে সঠিকভাবে কাজ করতে পারে তা নিশ্চিত করার জন্য অ্যাপ্লিকেশন পরিবেশের তাপমাত্রা পরিসীমা বিবেচনা করুন।
5. মিডিয়া সামঞ্জস্যতাঃ পরিমাপ করা মিডিয়ামের বৈশিষ্ট্যগুলি বুঝতে হবে, যেমন তরল বা গ্যাস এবং নিশ্চিত করুন যে নির্বাচিত ছড়িয়ে ছিলে সিলিকন চাপ ট্রান্সমিটার সেই মিডিয়ামের সাথে সামঞ্জস্যপূর্ণ.
6. মাউন্ট পদ্ধতিঃ ট্রান্সমিটারের মাউন্ট পদ্ধতি নির্ধারণ করুন, যেমন ফ্ল্যাঞ্জ মাউন্ট, থ্রেড মাউন্ট বা অন্যান্য পদ্ধতি। আপনি যে ট্রান্সমিটারটি বেছে নিয়েছেন তা আপনার ইনস্টলেশন প্রয়োজনের সাথে মেলে তা নিশ্চিত করুন।
7সুরক্ষাঃ অ্যাপ্লিকেশন পরিবেশের সুরক্ষা স্তরের প্রয়োজনীয়তা বিবেচনা করুন, যেমন জলরোধী এবং বিস্ফোরণ-প্রতিরোধী স্তর।প্রয়োজনীয়তা পূরণ করে এমন একটি বিচ্ছিন্ন সিলিকন চাপ ট্রান্সমিটার নির্বাচন করুন.
8সার্টিফিকেশন এবং স্ট্যান্ডার্ডঃ নির্বাচিত ট্রান্সমিটারটি সিই সার্টিফিকেশন, রোএইচএস নির্দেশিকা ইত্যাদির মতো প্রাসঙ্গিক সার্টিফিকেশন এবং স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে কিনা তা সন্ধান করুন।
9. সরবরাহকারী নির্বাচনঃ পণ্যের গুণমান এবং বিক্রয়োত্তর সহায়তা নিশ্চিত করার জন্য একটি ভাল খ্যাতি এবং নির্ভরযোগ্য বিক্রয়োত্তর পরিষেবা সহ একটি নির্ভরযোগ্য সরবরাহকারী নির্বাচন করুন

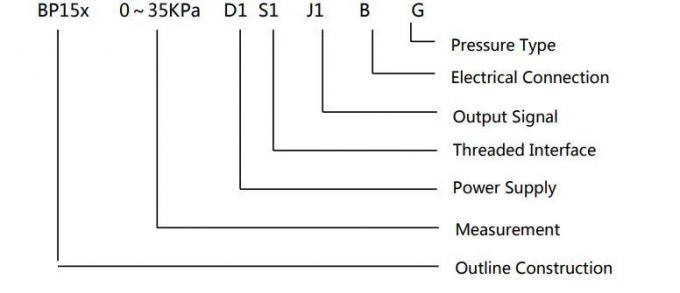

| অর্ডার গাইডঃ |
| BP15X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |

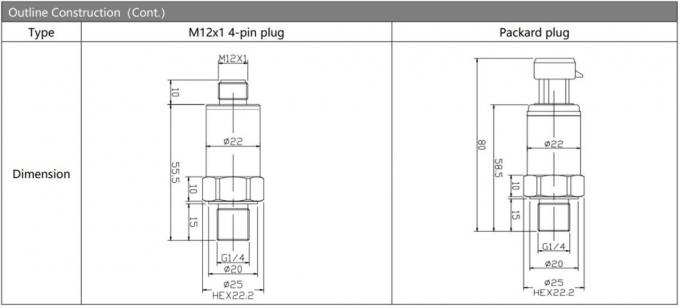

কাঠামোর রূপরেখা |
| 5 |
প্যাকার্ড প্লাগ |
6 |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| 7 |
মিনি হিরশম্যান সংযোগকারী |
8 |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 10kPa...20MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |

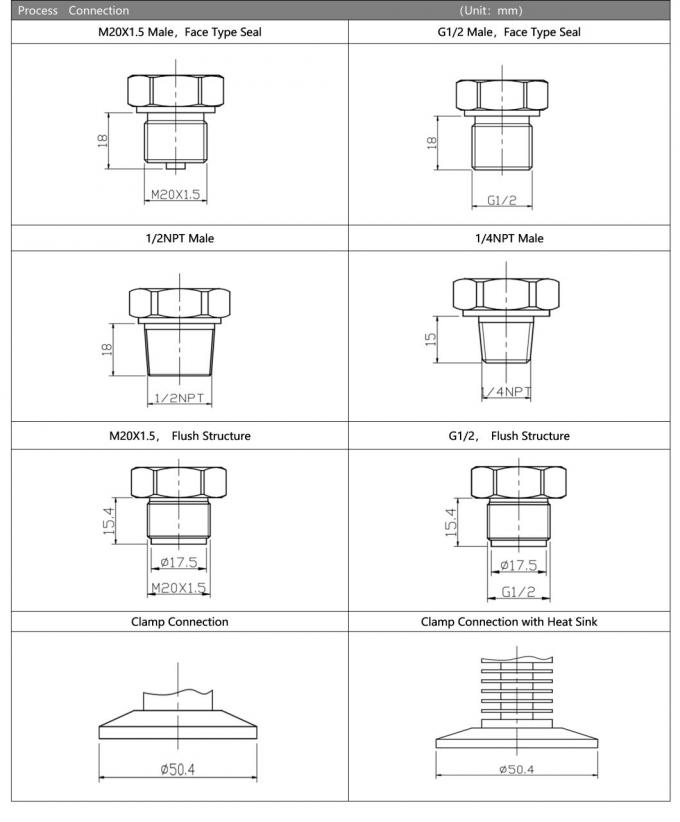

চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের গ্যারান্টি সময় চালানের পর 24 মাস, এবং আমাদের পরে বিক্রয় 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে সাড়া হবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশ হয়সর্বদা উপলব্ধ।
