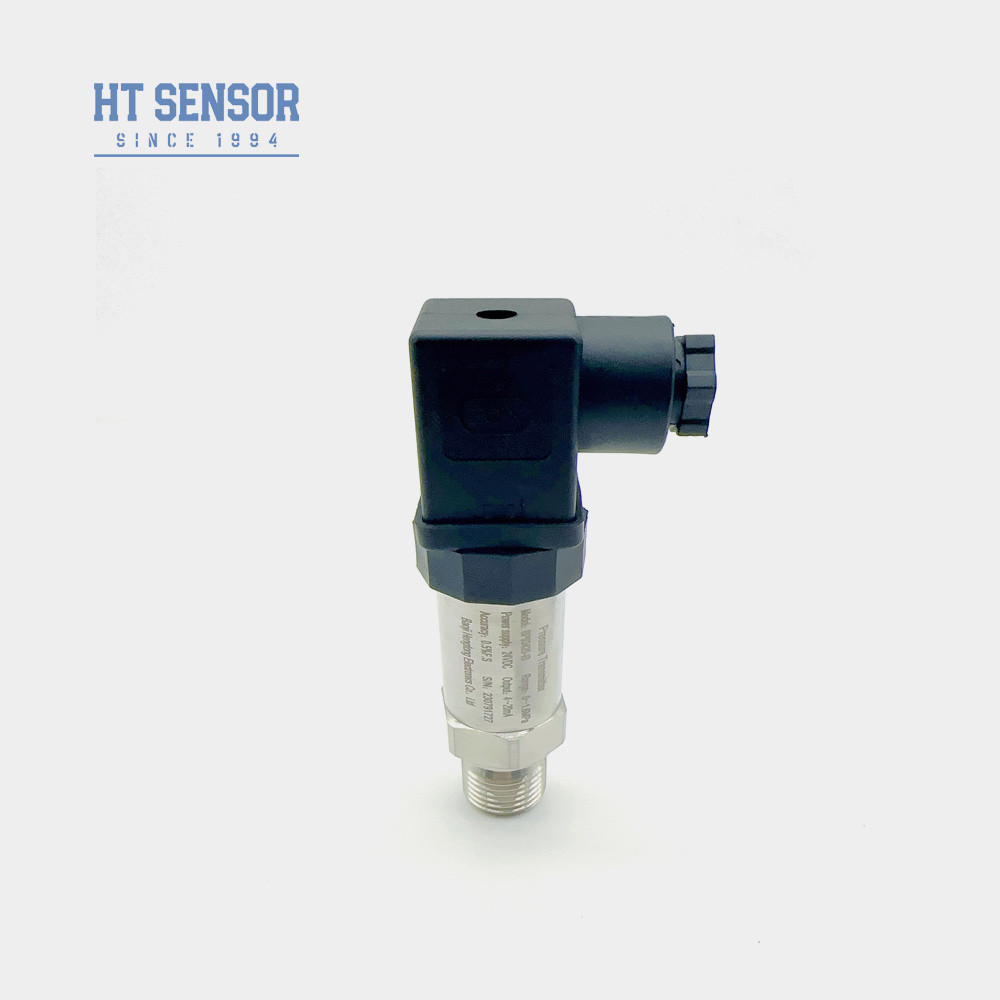

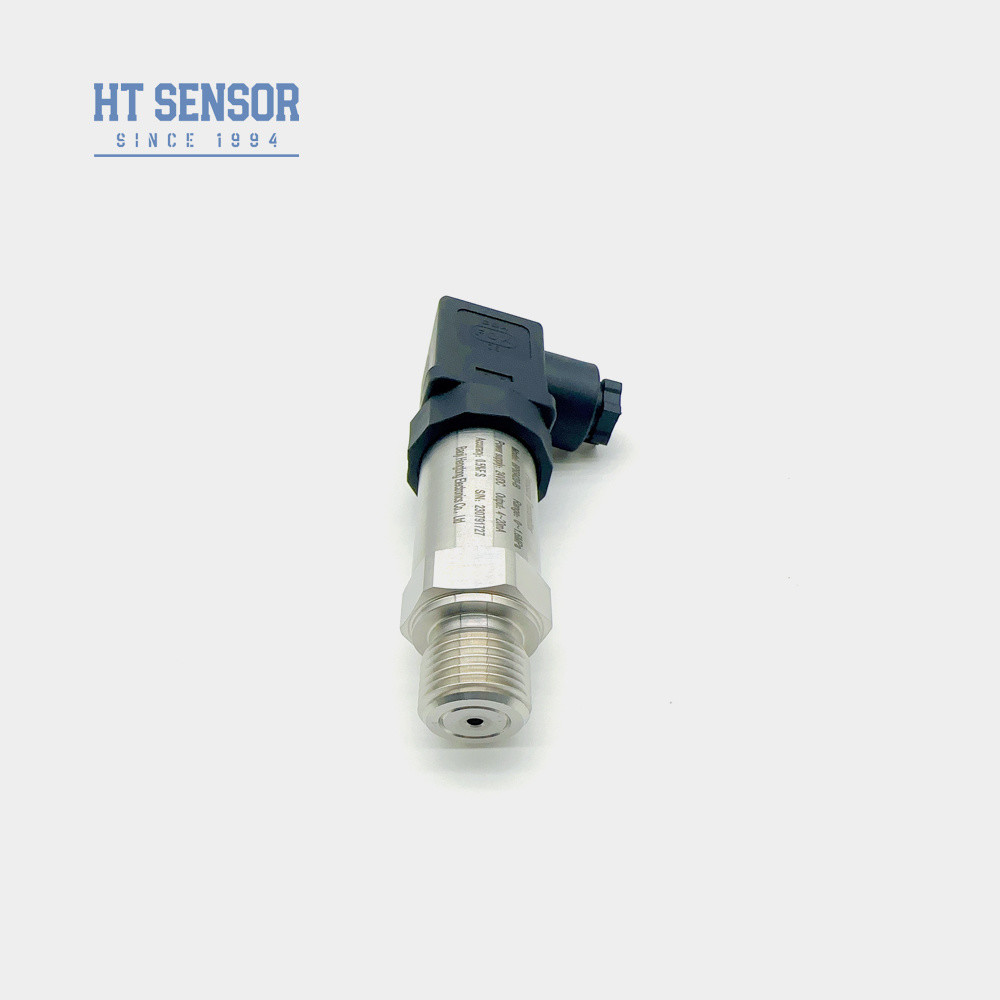

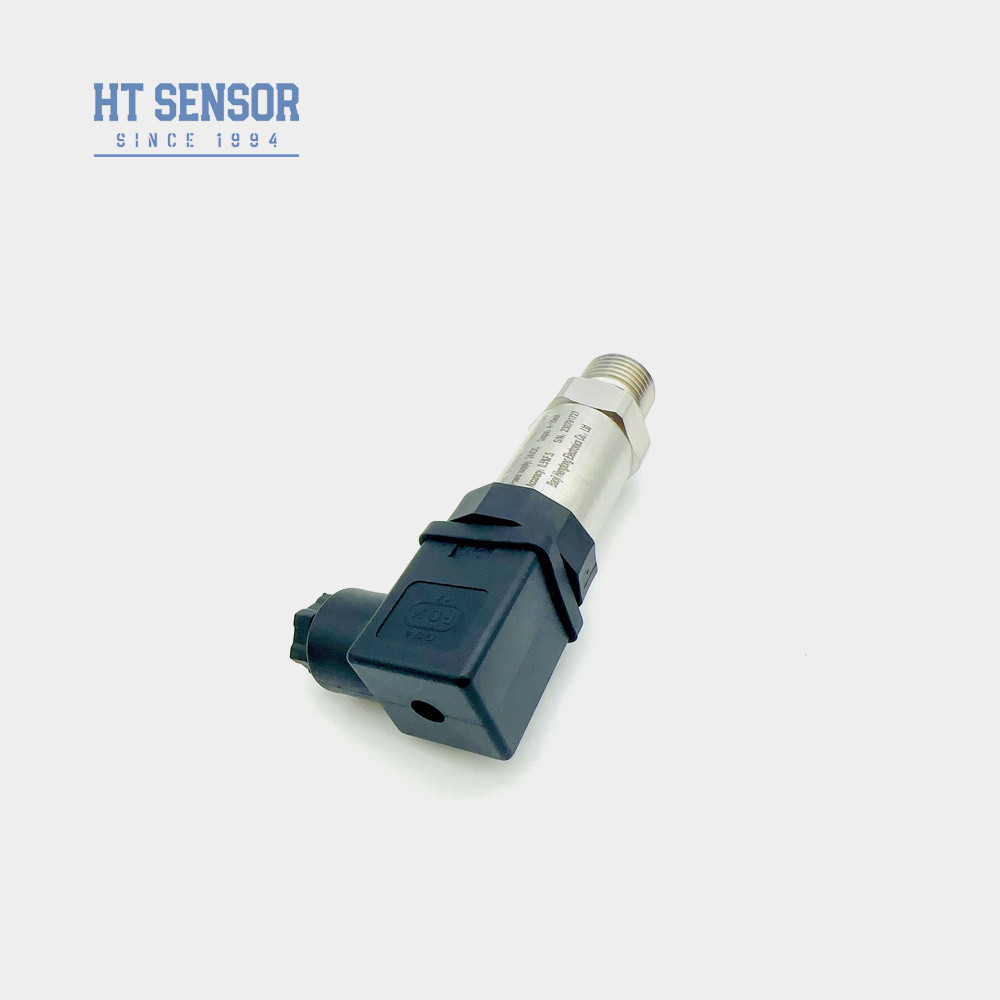

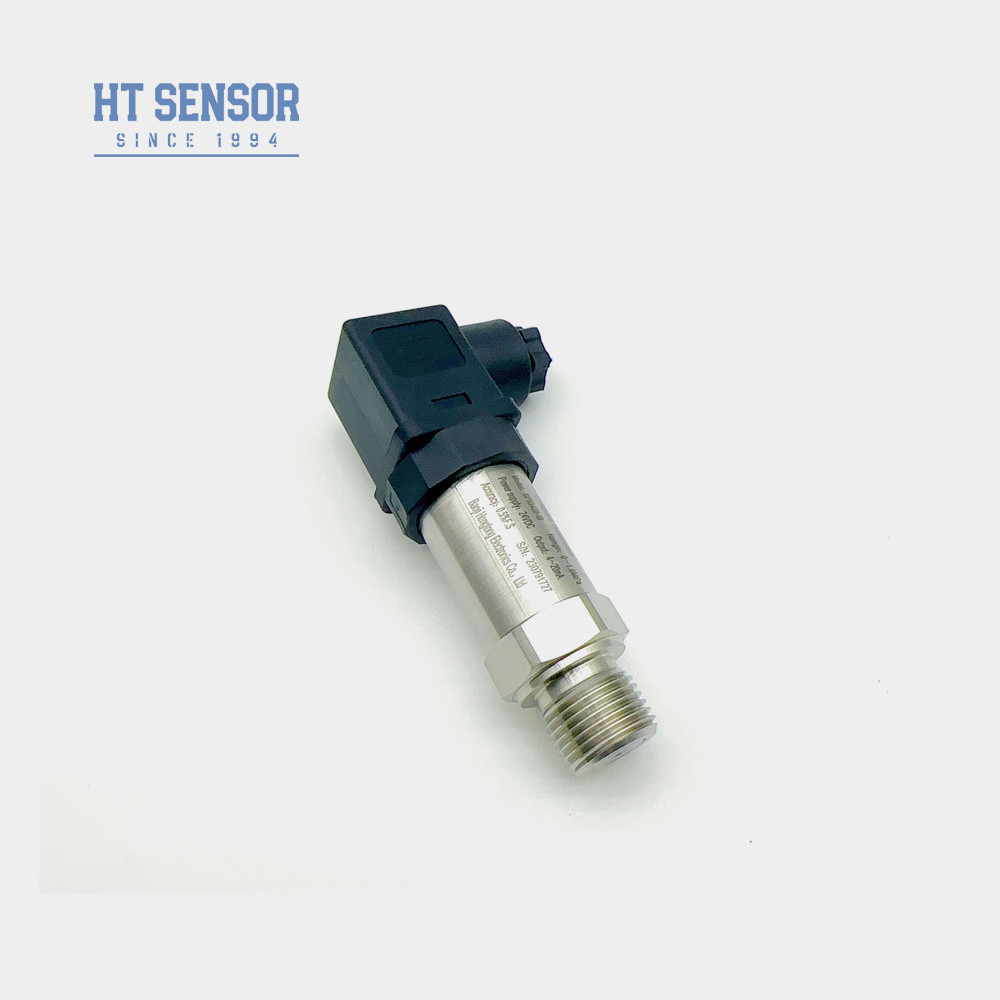

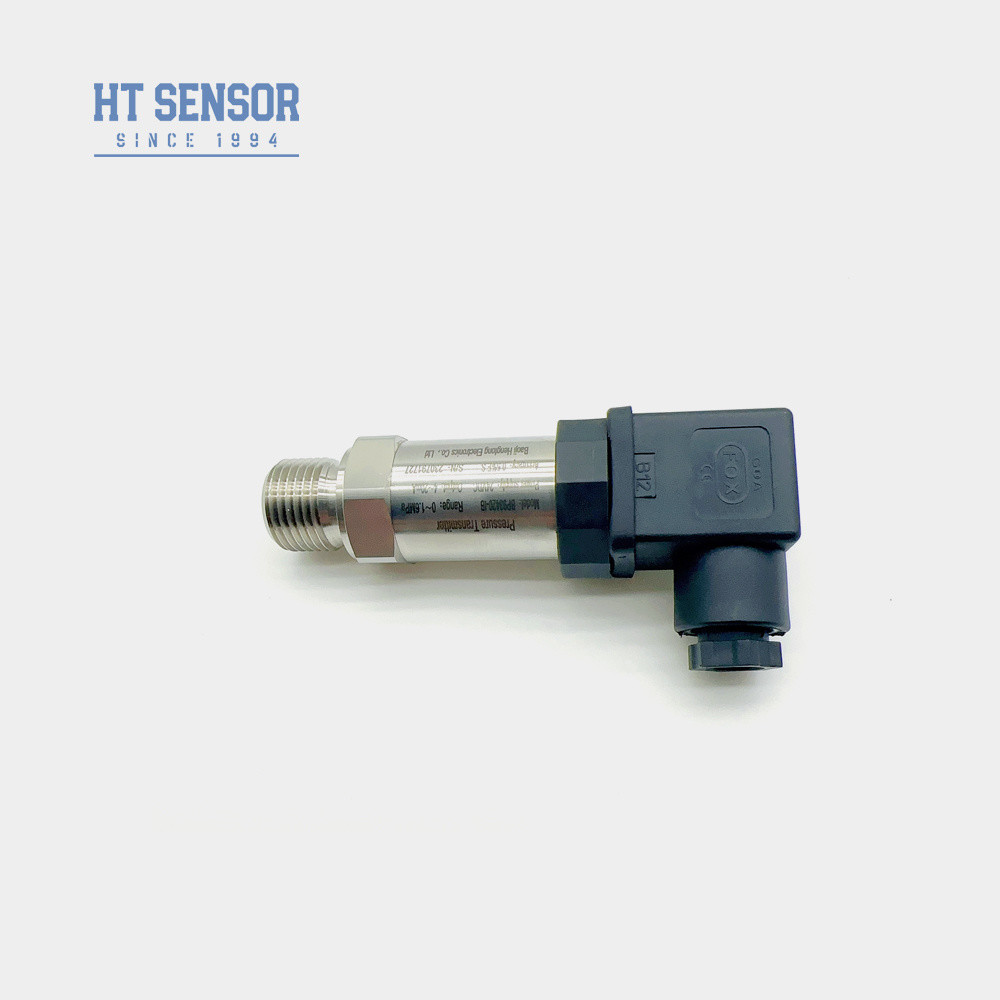

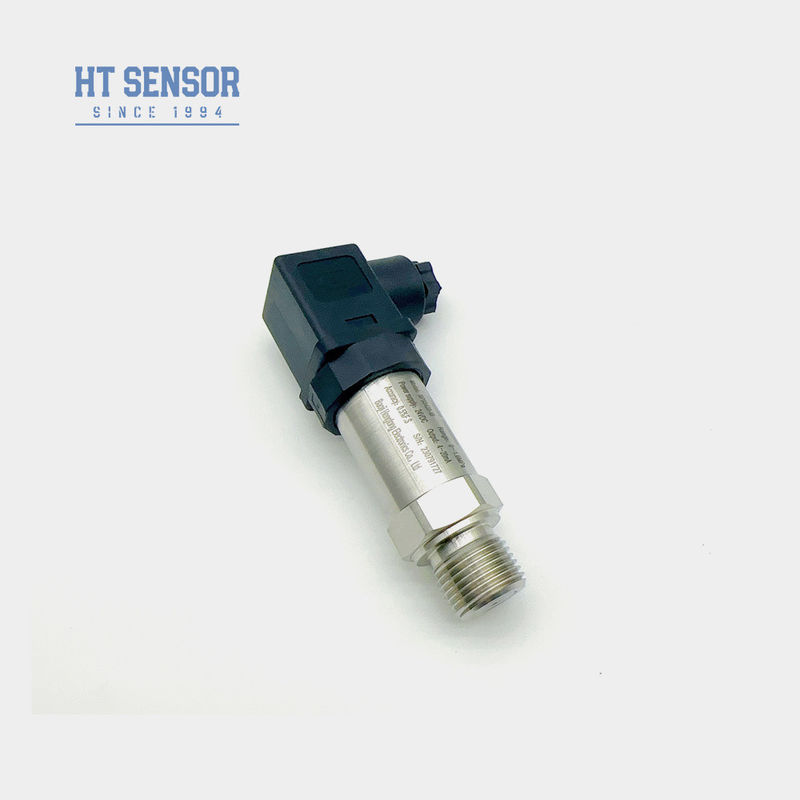

BP93420IB প্রেসার ট্রান্সমিটার
ভূমিকা:
BP93420IB প্রেসার ট্রান্সমিটার তার প্রাথমিক সংকেত পরিমাপ উপাদান হিসাবে একটি HT সিরিজের ডিফিউশন সিলিকন বিচ্ছিন্ন তেল-পূর্ণ সেন্সিং সেল ব্যবহার করে। সংকেত প্রক্রিয়াকরণ সার্কিট্রি একটি স্টেইনলেস স্টিলের এনক্লোজারের মধ্যে স্থাপন করা হয়েছে, যেখানে এটি সেন্সর সংকেতকে একটি মানসম্মত আউটপুট সংকেতে রূপান্তরিত করে। স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করার জন্য, সমস্ত উপাদান, উপ-অ্যাসেম্বলি এবং সমাপ্ত পণ্য কঠোর পরীক্ষা এবং বয়স স্ক্রিনিং প্রক্রিয়ার মধ্য দিয়ে যায়।
পণ্যের বৈশিষ্ট্য:
1. সমস্ত স্টেইনলেস-স্টীল নির্মাণ এবং বহুমুখী চাপ ইন্টারফেস বিকল্প সহ বিস্তৃত পরিমাপ পরিসীমা।
2. কমপ্যাক্ট এবং হালকা ওজনের ডিজাইন।
3. স্বাধীন শূন্য এবং স্প্যান সমন্বয়।
4. সম্পূর্ণরূপে সমন্বিত স্টেইনলেস-স্টীল কাঠামোর মাধ্যমে উচ্চ নির্ভুলতা অর্জন করা হয়।
5. শূন্য বিন্দু এবং সম্পূর্ণ স্কেল উভয়টির নমনীয় ক্রমাঙ্কন।
অ্যাপ্লিকেশন:
1. 316L স্টেইনলেস স্টীল সহ ক্ষয়হীন গ্যাস এবং তরলের চাপ পরিমাপ
2. সামুদ্রিক এবং বিমান চলাচল শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ-এর মতো শিল্প সাইটের প্রক্রিয়াগুলিতে ব্যবহৃত হয়
4. জলবাহী এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়
| কর্মক্ষমতা পরামিতি: |
| পরিমাপের পরিসীমা |
-100kPa…0kPa ~ 10kPa…100MPa |
| চাপের প্রকার |
গেজ চাপ, পরম চাপ, সিল করা চাপ |
| ওভারলোড |
≤ রেট করা সীমার 1.5 গুণ |
| 25ºC-এ নির্ভুলতা |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা |
0.1%FS |
| হিস্টেরেসিস |
0.1%FS |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1%F.S/বছর (সাধারণ) ±0.2%F.S/বছর (সর্বোচ্চ) |
| শূন্য পয়েন্ট তাপমাত্রা ড্রিফট |
±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা ড্রিফট |
±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-70ºC(≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-20ºC~80ºC |
| সংরক্ষণ তাপমাত্রা |
-40ºC~120ºC |
| কম্পন |
10g,55Hz ~ 2kHz |
| হাউজিং উপাদান |
304,316L |
| ডায়াফ্রাম উপাদান |
316L |
| ইনসুলেশন প্রতিরোধ |
100MΩ 100VDC |
| বিস্ফোরণ-প্রমাণ রেটিং |
Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং |
IP65 |
| O-রিং সিল |
ফ্লুরো রাবার |
| ওজন |
~0.125 কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| 4~20mA |
12~30VDC |
2/3/4 তার |
| 0~10/20mA |
3 তার |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. পণ্য নির্বাচনের আগে নিশ্চিত করুন যে পরিমাপ করা মাধ্যমটি সমস্ত ভেজা অংশের সাথে সঙ্গতিপূর্ণ।
2. অনুগ্রহ করে মনে রাখবেন: অর্ডার করার সময় বিস্ফোরণ-প্রমাণ প্রকারগুলির সাথে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত করা হয় না।
3. LCD বা LED ডিসপ্লে হেড সহ ট্রান্সমিটারগুলির জন্য, সরবরাহ ভোল্টেজ কমপক্ষে 20VDC হতে হবে।
4. নির্ভরযোগ্য পণ্য পরিচালনার জন্য, ব্যবহারকারীদের ইনস্টলেশন সাইটে উপযুক্ত বজ্র নিরোধক স্থাপন এবং পণ্য ও পাওয়ার সাপ্লাই উভয়ই সঠিকভাবে গ্রাউন্ড করার পরামর্শ দেওয়া হচ্ছে।
5. স্ট্যান্ডার্ড ফ্লুরো রাবার ও-রিং -20ºC থেকে 250ºC পর্যন্ত তাপমাত্রার জন্য রেট করা হয়েছে। -20ºC-এর নিচের অপারেটিং তাপমাত্রার জন্য, একটি EPDM ও-রিং নির্বাচন করা উচিত।
6. ডিফল্ট কেবলটি 1.5 মিটার লম্বা এবং তিনটি উপাদান বিকল্পে উপলব্ধ; অন্যথায় উল্লেখ না করা হলে পলিইথিলিন সরবরাহ করা হয়। অর্ডারে বিকল্প উপাদান পছন্দগুলি নির্দেশ করুন।
7. অনুগ্রহ করে আমাদের কোম্পানিকে জানান এবং আপনার অর্ডারে সরাসরি কোনো বিশেষ প্রয়োজনীয়তার বিবরণ দিন—যেমন গুরুতর কম্পন, ক্ষণস্থায়ী শক, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ।
| অর্ডার গাইড |
| BP93420XX |
প্রেসার ট্রান্সমিটার |
| |
কোড |
রূপরেখা নির্মাণ |
| IB |
সাধারণ প্রেসার ট্রান্সমিটার |
IX |
ডিসপ্লে প্রেসার ট্রান্সমিটার |
| IE |
শক-প্রতিরোধী এভিয়েশন প্রেসার ট্রান্সমিটার |
IIC/III |
শিল্প সাধারণ/ ডিসপ্লে প্রেসার ট্রান্সমিটার |
| IF |
আর্দ্রতা-প্রমাণ প্রেসার ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে প্রেসার ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড প্রেসার ট্রান্সমিটার |
|
|
| IC |
উচ্চ-তাপমাত্রা প্রেসার ট্রান্সমিটার |
|
|
| IQ1/IQ2 |
বৃহৎ ডায়াফ্রাম /উচ্চ-তাপমাত্রা প্রেসার ট্রান্সমিটার |
|
|
| |
পরিমাপের পরিসীমা |
-0.1. . .0~0.01...100MPa |
| (0-X)Kpa বা MPa |
X: প্রকৃত পরিমাপের পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| B1 |
হিরশম্যান |
| B2 |
PG7 প্লাগ |
| B3 |
সিল করা তারের আউটপুট |
| B4 |
2088 শিল্প আবরণ |
| B5 |
ডিসপ্লে সহ 2088 শিল্প আবরণ |
| B6 |
অন্যান্য |
| |
কোড |
চাপের প্রকার |
| G |
গেজ চাপ |
| A |
পরম চাপ |
| S |
সিল করা রেফারেন্স চাপ |
FAQ:
1. প্রশ্ন: আপনার প্রেসার সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্যগুলি কী কী?
উত্তর: উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2. প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তর: হ্যাঁ, আমাদের প্রকৌশলী নির্দিষ্ট চাহিদা মেটাতে পণ্য তৈরি করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি।
3. প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উত্তর: আমাদের উত্পাদন সুবিধাগুলি প্রতি মাসে 30,000 পর্যন্ত প্রেসার সেন্সর ট্রান্সমিটার তৈরি করতে পারে, তাই আমরা বৃহৎ আকারের অর্ডারগুলি পূরণ করতে সম্পূর্ণরূপে সক্ষম। তবে, মসৃণ উত্পাদন এবং ডেলিভারি সময়সূচী নিশ্চিত করতে আমাদের বিক্রয় দলের সাথে আগে থেকে যোগাযোগ করার পরামর্শ দেওয়া হচ্ছে।
4. প্রশ্ন: সাধারণ ডেলিভারি সময়কাল কত?
উত্তর: স্ট্যান্ডার্ড মডেলের জন্য 5~8 কার্যদিবস। কাস্টমাইজড পণ্য পরিবর্তিত হতে পারে।
5. প্রশ্ন: পণ্যগুলির দাম কিভাবে নির্ধারণ করা হয়? কোন ছাড়?
উত্তর: বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ডিসকাউন্ট সহ প্রতিযোগিতামূলক মূল্য।
6. প্রশ্ন: আপনার পণ্যের ওয়ারেন্টি কি? এবং বিক্রয়োত্তর পরিষেবা?
উত্তর: আমাদের ওয়ারেন্টি সময় চালান হওয়ার 24 মাস পরে, এবং আমাদের বিক্রয়োত্তর পরিষেবা আপনার প্রশ্নের উত্তর 24 ঘন্টার মধ্যে দেবে, পিসি নেটওয়ার্কের মাধ্যমে দূরবর্তী নির্দেশাবলী সর্বদা উপলব্ধ।
