| উৎপত্তি স্থল: | বাওজি, চীন |
|---|---|
| পরিচিতিমুলক নাম: | HT SENSOR |
| সাক্ষ্যদান: | CE,RoHs,ISO9001 |
| মডেল নম্বার: | BP93420-IC |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ |
| ডেলিভারি সময়: | ৫-৮ কার্যদিবস |
| পরিশোধের শর্ত: | ওয়েস্টার্ন ইউনিয়ন, এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসি/মাস |
| মডেল নং।: | BP93420-IC | চাপ পরিসীমা: | -১০০ কেপিএ-০-১০ কেপিএ-৬০ এমপিএ |
|---|---|---|---|
| আউটপুট: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC | শক্তি: | 3.3-5.5VDC /12-36VDC |
| চাপের ধরন: | পরিমাপ চাপ, পরম চাপ, সিলড চাপ | কাঠামোর ধরন: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
| পরিমাপ মাধ্যম: | তরল | নির্ভুলতা গ্রেড: | 0.5% |
| আইপি রেটিং: | আইপি ৬৫ | কাস্টমাইজেশন: | <i>Available |</i> <b>উপলব্ধ |</b> <i>Customized Request</i> <b>কাস্টমাইজড অনুরোধ</b> |

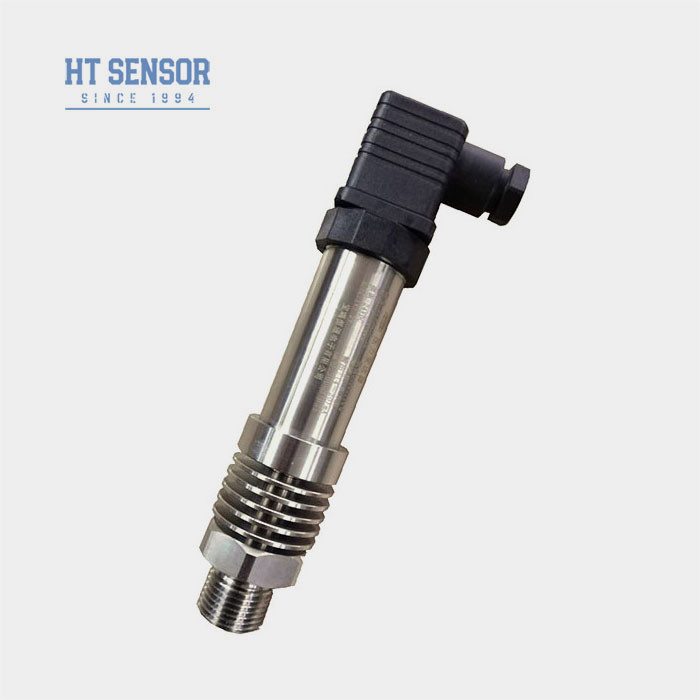

BP93420IC চাপ ট্রান্সমিটার সেন্সর
চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
বিপি 93420-আইসি একটি উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার সেন্সর যা এর মূল পরিমাপ উপাদান হিসাবে উন্নত HT19 সিরিজের সিলিকন চাপ-প্রতিরোধী বিচ্ছিন্নতা তেল ভরা কোর ব্যবহার করে।সেন্সরটি একটি বিশেষ তাপ অপসারণ কাঠামোর মাধ্যমে পরিমাপ মাধ্যমের চাপকে দক্ষতার সাথে ক্যাপচার করে যা ট্রান্সমিটারে সংহত করা হয়.এই ব্যতিক্রমী নকশা এটি উচ্চ তাপমাত্রা সঙ্গে চাহিদা পরিবেশের জন্য নিখুঁতভাবে উপযুক্ত করে তোলে, এটি অ্যাপ্লিকেশন যে জড়িত জন্য একটি আদর্শ পছন্দতাপমাত্রা ওঠানামা বা উচ্চতর অবস্থার অধীনে কাজ করে। এটি সঠিক এবং নির্ভরযোগ্য চাপ প্রয়োজন যে শিল্প প্রক্রিয়া এবং সিস্টেম ব্যাপকভাবে ব্যবহার করা হয়এমনকি চ্যালেঞ্জিং উচ্চ তাপমাত্রা সেটিংসে পরিমাপ
পণ্যের বৈশিষ্ট্যচাপ ট্রান্সমিটার সেন্সর:
অ্যাপ্লিকেশনচাপ ট্রান্সমিটার সেন্সর:
| চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার | |
| পরিমাপ পরিসীমা | - ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন | পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড | নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস | ±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য | 0.১% এফএস |
| হাইস্টেরেসিস | 0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া | 2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা | 0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস থেকে ১৫০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা | -৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন | 10g,55Hz ~ 2kHz |
| আবাসনের উপাদান | 304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল |
| আইসোলেশন প্রতিরোধের | 100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং | Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং | আইপি ৬৫ |
| ও-রিং সিল | ফ্লোরো কাঁচামাল |
| ওজন | ~০.৪ কেজি |
| আউটপুট সংকেত | সরবরাহ ভোল্টেজ | আউটপুট প্রকার |
| ৪-২০ এমএ | 12~30VDC | 2/3/4 তারের |
| 0~10/20mA | 3 তারের |
|
| ০/১ থেকে ৫ ভোল্ট | ||
| 0/1~10V | ||
| 0.৫-৪.৫ ভোল্ট | ৫ ভিডিসি | |
| RS485 যোগাযোগ প্রোটোকল | 3.6~30V / ব্যাটারি | ৪টি তারের |
| অর্ডার করার পরামর্শ |
| অর্ডার গাইড | ||||||||
| BP93420XX | চাপ ট্রান্সমিটার | |||||||

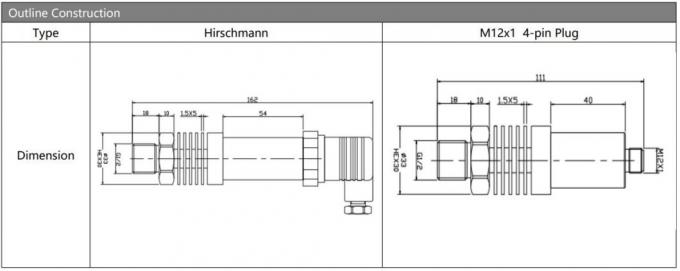

| কোড | কাঠামোর রূপরেখা | |||||||
| আইবি | সাধারণ চাপ ট্রান্সমিটার | নবম | ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| আইই | শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার | IIC/III | ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| যদি | আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার | IIE/IIIE | সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার | |||||
| IN | এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার | |||||||
| আইসি | উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার | |||||||
| আইকিউ/আইকিউটি | বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার | |||||||
| পরিমাপ পরিসীমা | -০.1. . .0~001...১০০ এমপিএ | |||||||
| (0-X) কেপিএ বা এমপিএ | এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে | |||||||
| কোড | পাওয়ার সাপ্লাই | |||||||
| ডি১ | 24VDC | |||||||
| ডি২ | ৫ ভিডিসি | |||||||
| ডি৩ | অন্যান্য | |||||||
| কোড | আউটপুট সংকেত | |||||||
| এস১ | 4~20mADC | এস৫ | 0~20mADC | |||||
| এস২ | ১-৫ ভিডিসি | এস৬ | 0~10VDC | |||||
| এস৩ | 0 ~ 5VDC | এস৭ | 0.5~4.5VDC | |||||
| এস৪ | 0~10mADC | |||||||
| কোড | চাপ সংযোগ | |||||||
| J1 | এম২০×১।5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | ৭/১৬-২০ ইউএনএফ | |||||||
| J5 | অন্যান্য | |||||||
| কোড | বৈদ্যুতিক সংযোগ | |||||||
| বি১ | হিরশম্যান | |||||||
| বি২ | পি জি ৭ প্লাগ | |||||||
| বি৩ | সিলড ক্যাবল আউটপুট | |||||||
| বি৪ | ২০৮৮ শিল্পকৌশল | |||||||
| বি৫ | 2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং | |||||||
| বি৬ | অন্যান্য | |||||||
| কোড | চাপের ধরন | |||||||
| জি | পরিমাপ চাপ | |||||||
| এ | পরম চাপ | |||||||
| এস | সিল করা রেফারেন্স চাপ | |||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
1প্রশ্ন: আপনার চাপ সেন্সর ট্রান্সমিটারগুলির বৈশিষ্ট্য কি?
উঃ উচ্চ নির্ভুলতা, স্থায়িত্ব, এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ।
2প্রশ্ন: আমি কি বিশেষ স্পেসিফিকেশন কাস্টমাইজ করতে পারি?
উত্তরঃ হ্যাঁ, আমাদের প্রকৌশলীরা নির্দিষ্ট চাহিদা পূরণের জন্য পণ্যগুলিকে কাস্টমাইজ করতে পারেন। আমরা OEM এবং ODM পরিষেবা প্রদান করি
3প্রশ্ন: আপনার উৎপাদন ক্ষমতা কত?
উঃ আমাদের উত্পাদন সুবিধা প্রতি মাসে 30,000 চাপ সেন্সর ট্রান্সমিটার পর্যন্ত উত্পাদন করতে পারে, তাই আমরা বড় আকারের আদেশের চাহিদা পূরণের সম্পূর্ণ সক্ষম।এটি সুষ্ঠু উৎপাদন এবং বিতরণ সময়সূচী নিশ্চিত করার জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়.
4প্রশ্ন: সাধারণত ডেলিভারি সময়কাল কত?
উত্তরঃ স্ট্যান্ডার্ড মডেলের জন্য 5 ~ 8 কার্যদিবস। কাস্টমাইজড পণ্যগুলি পরিবর্তিত হতে পারে।
5প্রশ্ন: পণ্যের দাম কত? কোন ছাড় আছে কি?
উত্তরঃ বাল্ক অর্ডার বা দীর্ঘমেয়াদী অংশীদারদের জন্য ছাড় সহ প্রতিযোগিতামূলক মূল্য নির্ধারণ।
6প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী? এবং বিক্রয়োত্তর পরিষেবা?
উত্তরঃ আমাদের গ্যারান্টি সময় চালানের পর 24 মাস, এবং আমাদের পরে বিক্রয় 24 ঘন্টার মধ্যে আপনার প্রশ্নের সাথে সাড়া হবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশ হয়সর্বদা উপলব্ধ।
