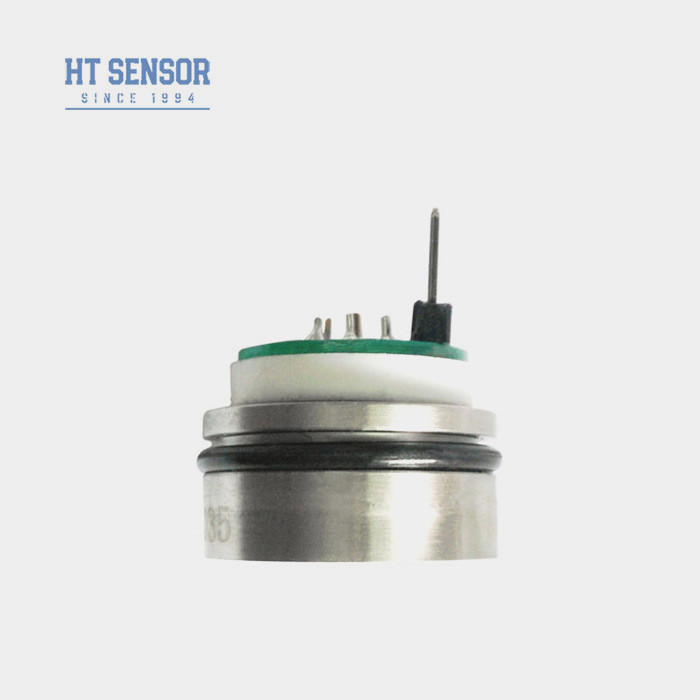

৫ ভোল্ট সিলিকন পিজোরেসিস্টভ প্রেসার সেন্সর পিন কানেক্ট প্রেসার সেল সহ ডায়াফ্রাম প্রেসার সেন্সর
পণ্যের বিবরণ
| মডেল নং: | HT26V | আউটপুট সংকেত প্রকার: | অ্যানালগ ১০ এমভি/ভোল্ট |
|---|---|---|---|
| শক্তি: | 5-10 ভিডিসি | উপাদান: | স্টেইনলেস স্টীল |
| থ্রেড টাইপ: | না | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| ডায়া: | 19 মিমি | উচ্চ: | ই এম |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | উৎপত্তি: | চীন |
| টাইপ: | সিলিকন চাপ সেন্সর | কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ |
| বিশেষভাবে তুলে ধরা |
৫ ভোল্ট সিলিকন পিজোরেসিস্টিব চাপ সেন্সর,৫ ভোল্ট সিলিকন ডায়াফ্রাম চাপ সেন্সর,পিন কানেক্ট সহ ডায়াফ্রাম চাপ সেন্সর |
||
পণ্য বিবরণ
Hengtong HT26V 5V পিন সংযোগ সহ পাওয়ার সিলিকন চাপ সেন্সর
HT26V সিলিকন পিজোরিসিটিভ চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি২৬ভি হল একটি পাইজোরেসিস্টিব সিলিকন চাপ সেন্সর যার কেন্দ্রে একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন ক্রিস্টাল উপাদান রয়েছে।পরিমাপ মাধ্যমের চাপের পার্থক্যটি 316L বিচ্ছিন্নতা ডায়াফ্রামে এবং সিলিকন তেল দিয়ে সিলিকন ডায়াফ্রামে প্রেরণ করা হয়. কাস্টম নির্মাণ একটি নিয়মিত 19mm ব্যাসার্ধ থেকে তৈরি করা হয়, অত্যন্ত কাস্টমাইজড, স্টেইনলেস স্টীল অংশ 7mm হিসাবে কম হতে পারে। 5-10V ধ্রুবক ভোল্টেজ পাওয়ার সাপ্লাই, আউটপুট নিয়মিত।HT26V চাপ সেন্সর চাপ সীল এবং সহজ ইনস্টলেশন জন্য একটি O- রিং দিয়ে সজ্জিত করা হয়.
- ধ্রুবক ভোল্টেজ সরবরাহ এবং আউটপুট স্ট্যান্ডার্ড সংকেত
- উচ্চ নির্ভরযোগ্যতা এবং চমৎকার স্থিতিশীলতা
- দ্য উচ্চতা 7mm, বিভিন্ন কাঠামো কাস্টমাইজ করা যাবে
- পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, শক্তি এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটগুলিতে প্রয়োগ করা হয়.
- সামুদ্রিক ও বিমান শিল্পে ব্যবহৃত
- হাইড্রোলিক এবং নিউম্যাটিক কন্ট্রোল সিস্টেমের জন্য উপযুক্ত
- প্রসেস কন্ট্রোল অ্যাপ্লিকেশনে ব্যবহৃত
- পাওয়ার সাপ্লাইঃ ≤10VDC
- সাধারণ মোড আউটপুট ভোল্টেজঃ ইনপুটের 50% (সাধারণ)
- ইনপুট প্রতিবন্ধকতাঃ4KΩ~20KΩ
- আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ

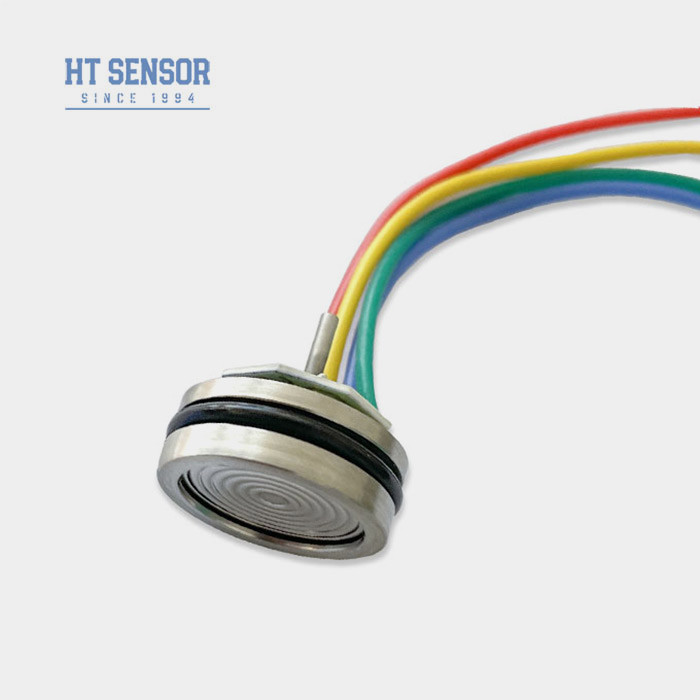

- বৈদ্যুতিক সংযোগঃ ১০০ মিমি উচ্চ তাপমাত্রার তার,রিটন ক্যাবল এবং পিন সংযোগকারী।
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১ | ৫০±২ | এমভি | |
| ≥35kPa | ১০০±১ | ১০০±২ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±২।5 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ± ১।5 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | 3 গুণ পূর্ণ স্কেল | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২৫ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ ধ্রুবক ভোল্টেজ 10V এবং পরিবেষ্টিত তাপমাত্রা 25oC | |||||
| কাঠামোর রূপরেখা | |
| চাপ টিউব <৩.৫ এমপিএএস |
|
| স্বাভাবিক ≥3.5MPaS <৪০ এমপিএএস |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তাহলে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী প্রদান করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
