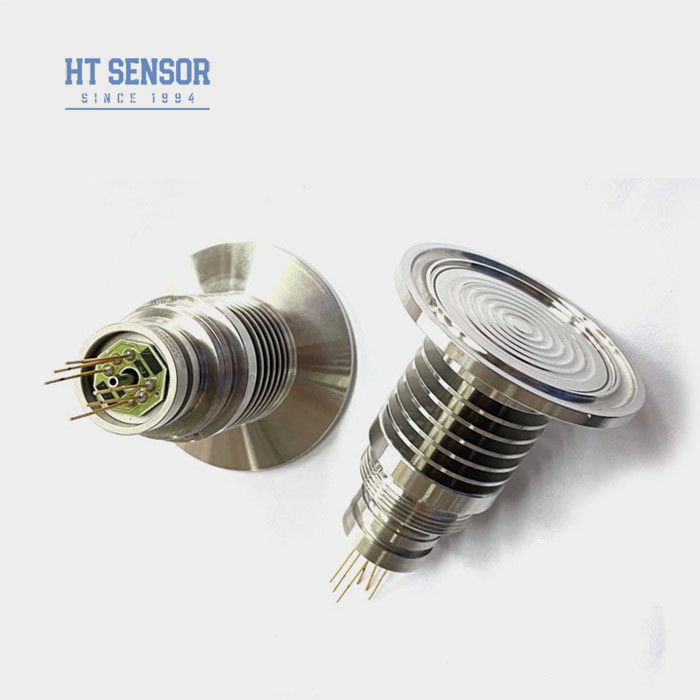

HT-IQT-B ডিফিউজড সিলিকন চাপ সেন্সর উচ্চ তাপমাত্রা জল তেল চাপ সেন্সর
Product Details
| মডেল নং।: | HT-IQT-B | পরিসীমা: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| তারের ধরন: | স্বর্ণায়িত কোভার পিন | পরিমাপ মাধ্যম: | এয়ার এবং তরল জল এবং তেল |
| কাস্টমাইজড: | কাস্টমাইজড | থ্রেড: | 50.4 মিমি |
| আউটপুট: | এমভি সংকেত | শক্তি: | 1.5mA |
| স্পেসিফিকেশন: | 50.4 মিমি | প্রকার: | ডিফিউজড সিলিকন চাপ সেন্সর |
| আউটপুট সংকেত প্রকার: | অ্যানালগ | উপাদান: | 316L স্টেইনলেস স্টিল |
| বিশেষভাবে তুলে ধরা |
এইচটি-আইকিউটি-বি ডিফিউজড সিলিকন চাপ সেন্সর,জল তেল বিচ্ছিন্ন সিলিকন চাপ সেন্সর,উচ্চ তাপমাত্রা জল তেল চাপ সেন্সর |
||
Product Description

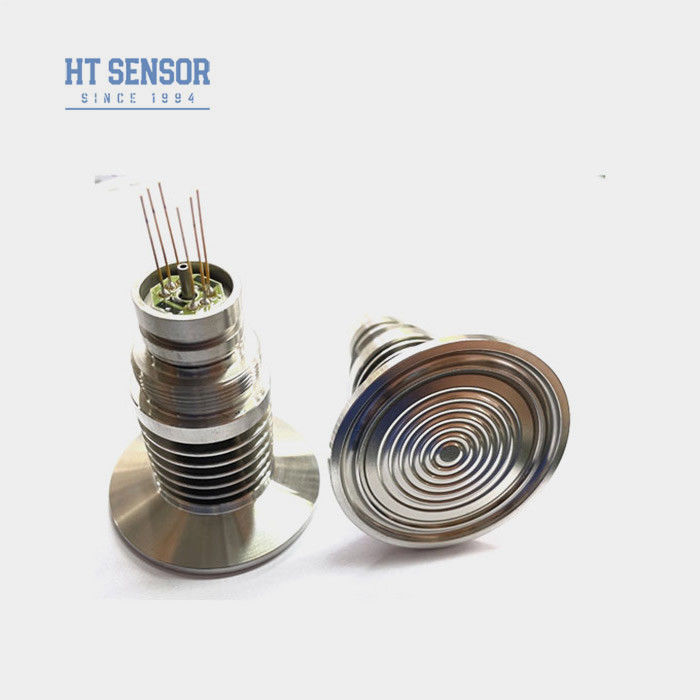

HT সেন্সর HT-IQT-B উচ্চ তাপমাত্রার জল বা তেলের জন্য ডিফিউজড সিলিকন চাপ সেন্সর
HT-IQT-Bপাইজোরেসিসিটিভসিলিকন চাপ সেন্সর
ডিফিউজড সিলিকন চাপ সেন্সর প্রবর্তনঃ
এইচটি-আইকিউটি-বি সিলিকন চাপ সেন্সর একটি ধরণের এমবেডেড ডায়াফ্রাগম। স্টেইনলেস স্টিলের ডায়াফ্রাগম এবং সিলিকন তেলের মাধ্যমে চাপ সংবেদনশীল চিপে স্থানান্তরিত হয়েছিল।সেন্সর চিপ চাপকে একটি সনাক্তযোগ্য মিলিভোল্ট বৈদ্যুতিক সংকেতে রূপান্তর করে. সুতরাং আমরা স্বজ্ঞাতভাবে পরিমাপ মাধ্যমের চাপ মান পর্যবেক্ষণ করতে পারেন. এই পণ্য প্লেট diaphragm গঠন গ্রহণ, উচ্চ তাপমাত্রা তাপ sink সঙ্গে,উচ্চ তাপমাত্রা মাঝারি পরিমাপ প্রভাব ভাল. খালি সমতল ডায়াফ্রাম পরিষ্কার করা সহজ এবং ভিস্কোস মিডিয়া পরিমাপের উপর একটি ভাল প্রভাব আছে। খাদ্য, স্বাস্থ্য এবং অন্যান্য শিল্পে প্রয়োগ করুন।
পণ্যের বৈশিষ্ট্যডিফিউজড সিলিকন চাপ সেন্সর:
- 316L স্টেইনলেস স্টীল হাউজিং প্যাকেজিং।
- ঘন ফিল্মের মাধ্যমে তাপমাত্রা ক্ষতিপূরণ এবং শূন্যপয়েন্ট সংশোধন।
- সহজ পরিষ্কারের জন্য উচ্চ তাপমাত্রা ফ্লাশ ডায়াফ্রাগম কাঠামো।
- 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্তস্টেইনলেস স্টীল সামঞ্জস্য।
- খাদ্য ও পানীয় শিল্প।
- শিল্প প্রক্রিয়া নিয়ন্ত্রণ।
- পাওয়ার সাপ্লাইঃ ≤2mA DC (0.4-1.5mA DC) ।
- ইনপুট প্রতিবন্ধকতাঃ 2.5KΩ ~ 6KΩ।
- আউটপুট প্রতিরোধঃ 2.5KΩ ~ 6KΩ।
- বৈদ্যুতিক সংযোগঃ স্বর্ণায়িত কোভার পিন বা 100 মিমি উচ্চ তাপমাত্রা তারের।
| পারফরম্যান্স প্যারামিটারডিফিউজড সিলিকন চাপ সেন্সর: | |||||
| পরিমাপ পরিসীমা | গজ ((জি) | ৩৫ কেপিএ, ১০০ কেপিএ, ২০০ কেপিএ, ৩৫০ কেপিএ, ১০০০ কেপিএ, ২০০০ কেপিএ | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500 কেপিএএস | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য অফসেট আউটপুট | ০±১ | ০±২ | এমভি | ||
| পূর্ণ স্কেল আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| শূন্য অফসেট টেম্প। ড্রিফট | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| পূর্ণ স্কেল তাপমাত্রা | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল গাম বা ফ্লোরো গাম | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | ~২২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |
| মাত্রা |
|
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
প্রয়োজনীয় বায়ুরোধীতা
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
