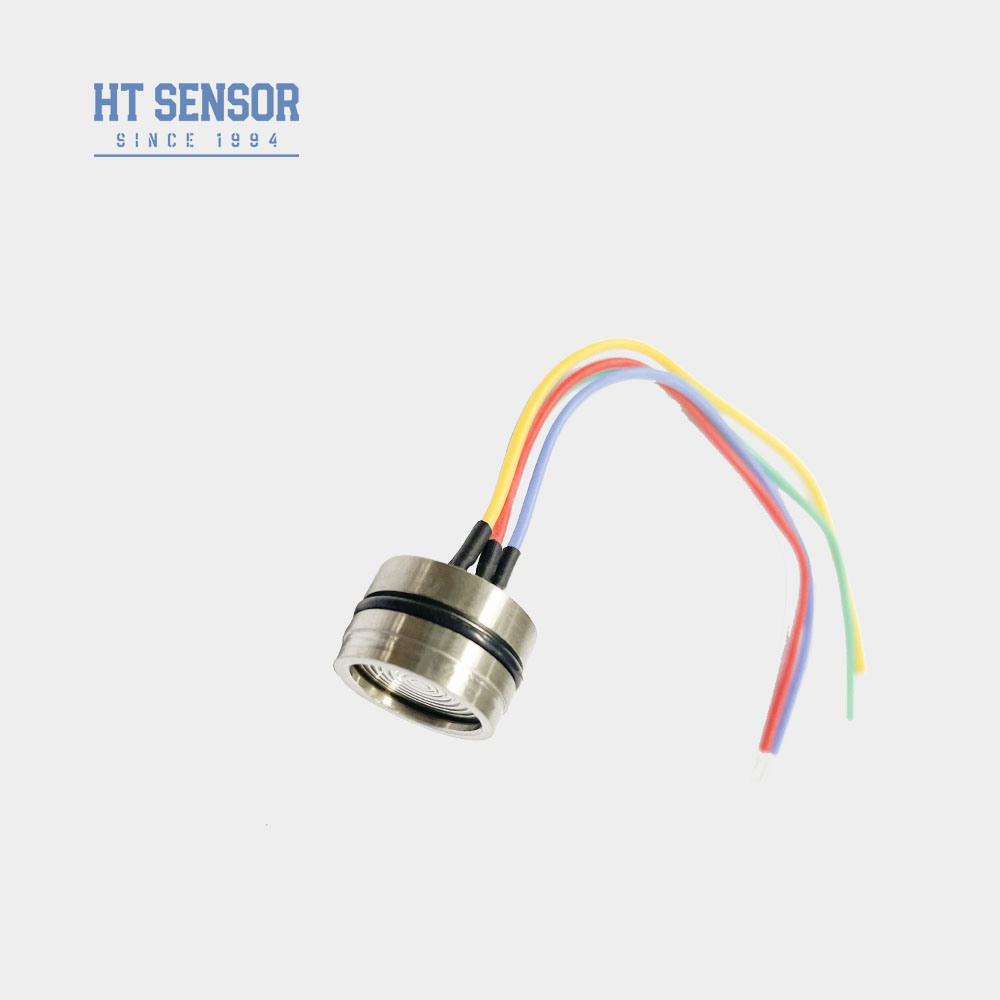

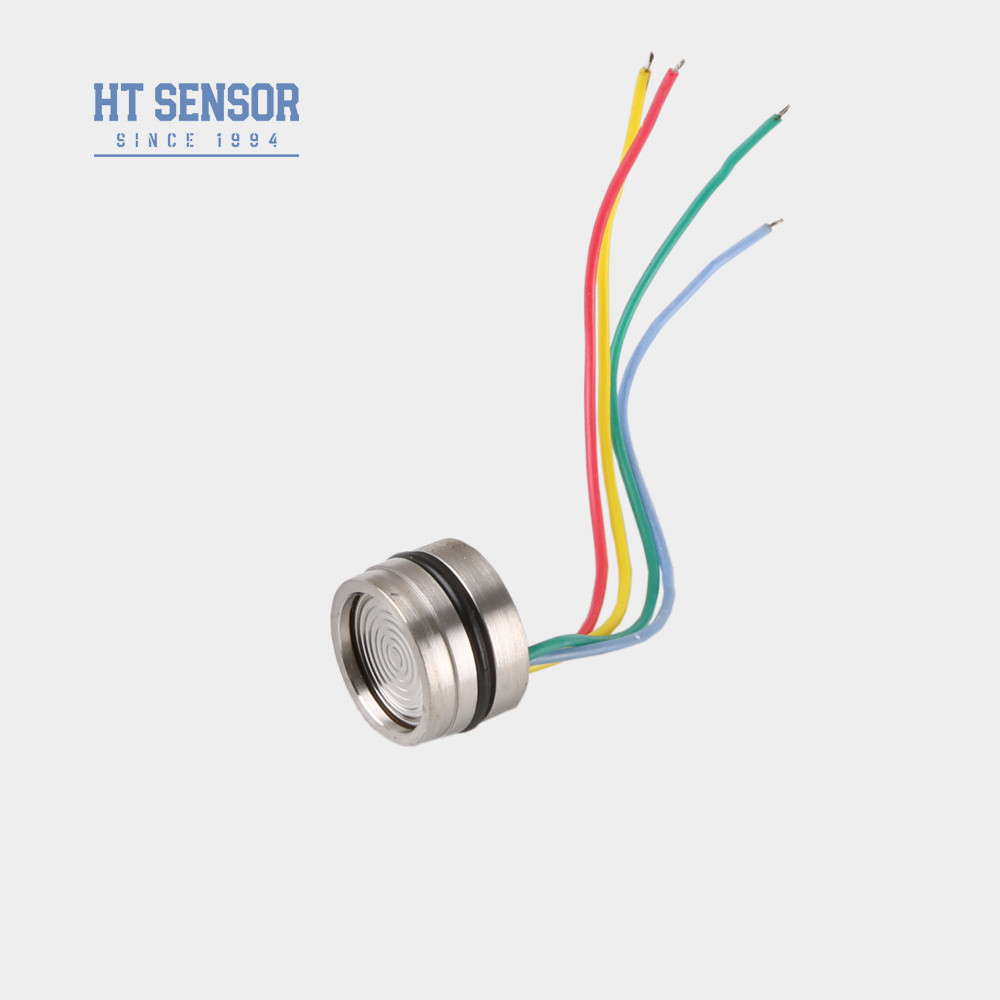

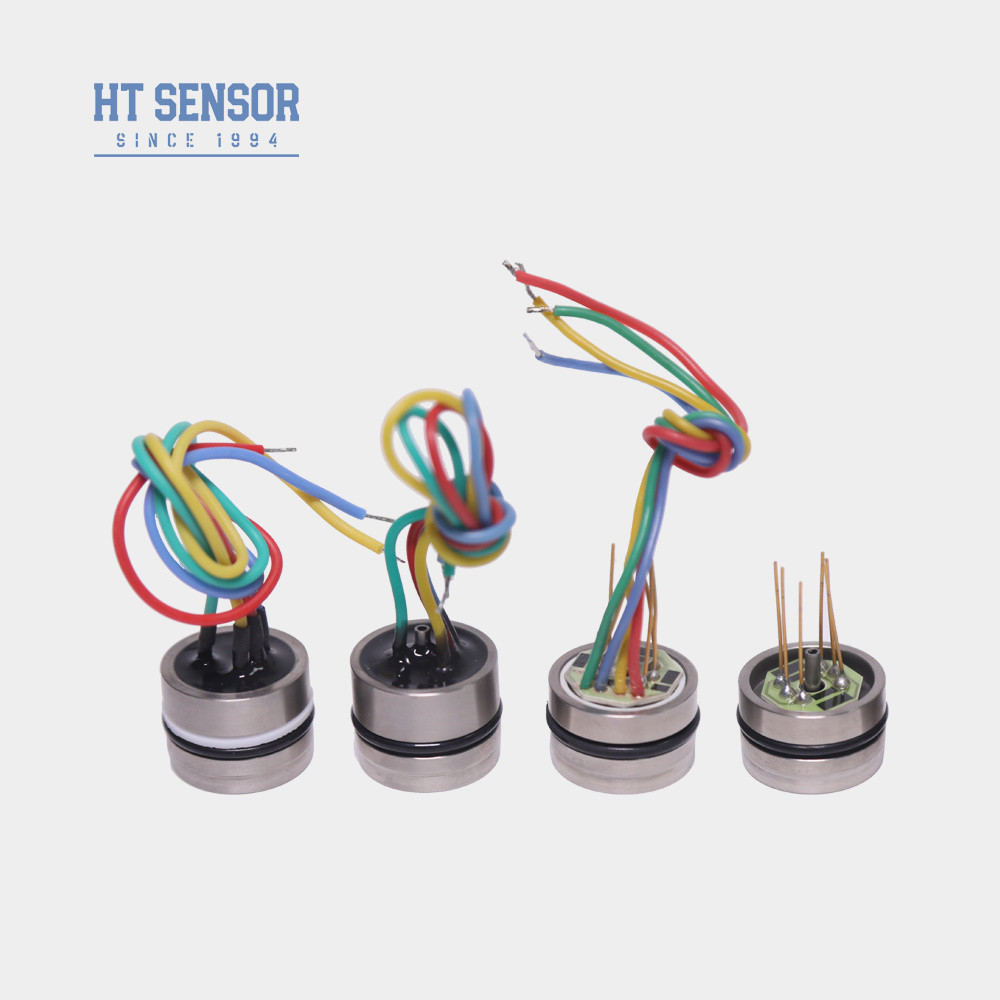

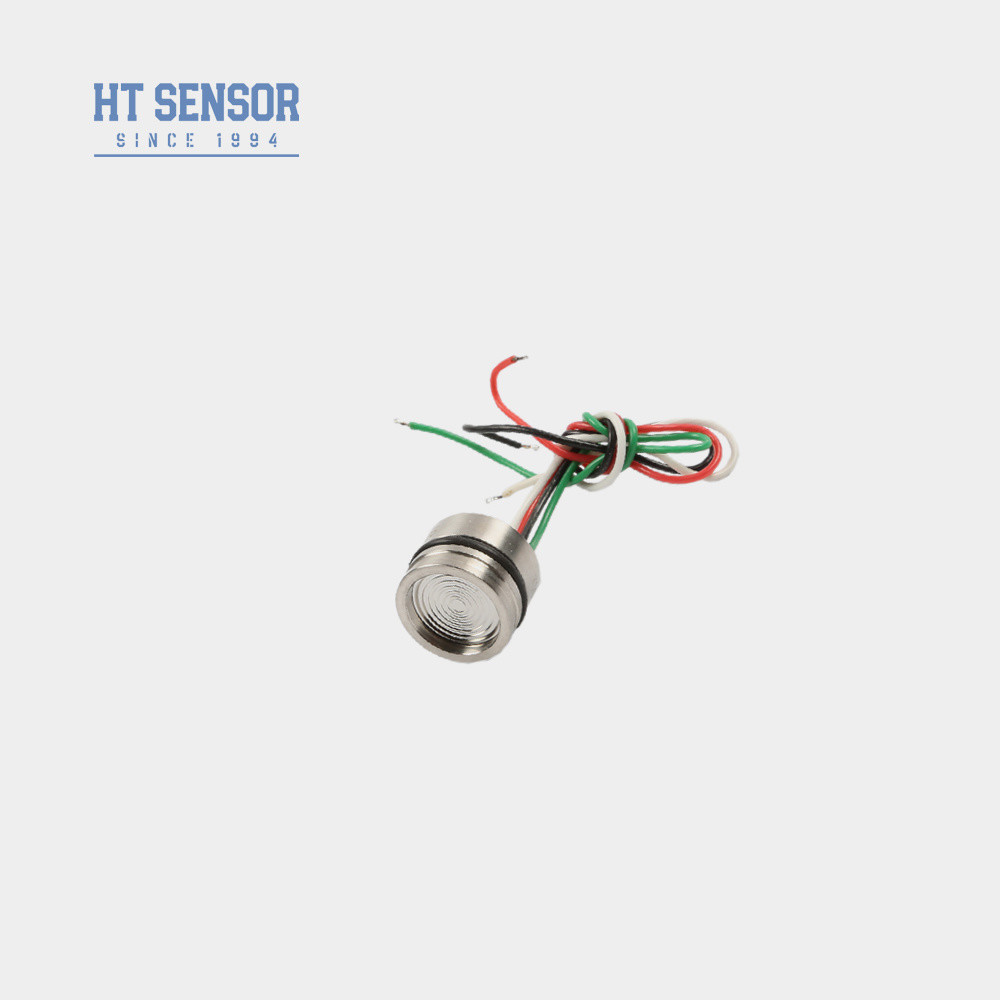

HT19 স্টেইনলেস স্টিল সিলিকন পিজোরেসিস্টটিভ লেভেল প্রেসার সেন্সর উইথ ৪ তারের সেন্সর কোর
পণ্যের বিবরণ
| মডেল নং: | HT19F | তারের ধরন: | ফোর-ওয়্যার |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | কাস্টমাইজড: | ই এম |
| ভরাট মাধ্যম: | সিলিকন তেল | দীর্ঘমেয়াদী স্থিতিশীলতা: | 0.২% F.S./বছর |
| পরিবহন প্যাকেজ: | শক্ত কাগজ | স্পেসিফিকেশন: | 19 মিমি |
| ট্রেডমার্ক: | হেংটং | উৎপত্তি: | চীন |
| এইচএস কোড: | 9026209090 | জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার |
| আউটপুট সংকেত প্রকার: | এনালগ টাইপ এমভি সংকেত | উপাদান: | স্টেইনলেস স্টীল |
| বিশেষভাবে তুলে ধরা |
HT19 স্টেইনলেস স্টিল চাপ সেন্সর,৪ তারের পিজোরেসিস্টটিভ লেভেল সেন্সর,গ্যারান্টি সহ সিলিকন চাপ সেন্সর |
||
পণ্য বিবরণ
পণ্যের বর্ণনা
HT19 সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
উপস্থাপনা:
এইচটি১৯ একটি সিলিকন পিজোরিসিটিভ চাপ সেন্সর, যার কেন্দ্রে একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন সেন্সর উপাদান রয়েছে।একটি বিচ্ছিন্নতা ডায়াপ্রাগাম এবং সিলিকন তেল মাধ্যমে সিলিকন ডায়াপ্রাগামে পরিমাপ মাধ্যমের চাপ প্রেরণ করে, এটি তরল এবং গ্যাস উভয় চাপের সঠিক এবং নির্ভরযোগ্য পরিমাপ নিশ্চিত করে।এই সেন্সরটি বায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেমের মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে গৃহীত হয়.
পণ্যের বৈশিষ্ট্য:1উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল হাউজিং ব্যবহার করে, টাইটানিয়াম এবং হ্যাস্টেলয়ের মতো উপাদানগুলি ডায়াফ্রাগমের জন্য
2. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য বিন্দু জন্য পুরু ফিল্ম সার্কিট ব্যবহার সংশোধন
3.অসামান্য নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশন:
1. 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত স্টেইনলেস স্টিলের সাথে সামঞ্জস্য
2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটগুলিতে প্রয়োগ করা হয়
3নৌ ও বিমান শিল্পে ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত
5.প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনে ব্যবহৃত
বৈদ্যুতিক পারফরম্যান্স:
1পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
2.ইনপুট প্রতিবন্ধকতাঃ 3KΩ ~ 6KΩ
3.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ
4বৈদ্যুতিক সংযোগঃগোল্ডেড কোভার পিন বা ১০০ মিমি উচ্চ তাপমাত্রার তার।
| পারফরম্যান্স প্যারামিটারঃ | |||||
| পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য আউটপুট | ০±১ | ০±২ | এমভি | ||
| স্প্যান আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| তাপমাত্রা ত্রুটি-শূন্য | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| তাপমাত্রা ত্রুটি-স্প্যান | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল রিং বা ফ্লোরো রিং | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | প্রায় ২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা | |
| টাইপ ১ | |
| টাইপ ২ | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
| প্রশ্নোত্তর |
.
.
