HT19 ডিফিউজড সিলিকন চাপ সেন্সর এবং চাপ ট্রান্সডুসার ওয়াটার লেভেল সেন্সর সেল
Product Details
| মডেল নং: | HT19 | তারের ধরন: | ফোর-ওয়্যার |
|---|---|---|---|
| পরিমাপ মাধ্যম: | গ্যাস এবং তরল | ভরাট মাধ্যম: | সিলিকন তেল |
| দীর্ঘমেয়াদী স্থিতিশীলতা: | 0.২% F.S./বছর | পরিবহন প্যাকেজ: | শক্ত কাগজ |
| স্পেসিফিকেশন: | 19 মিমি | উৎপত্তি: | চীন |
| এইচএস কোড: | 9026209090 | টাইপ: | পাইজোরেসিটিভ প্রেসার সেন্সর |
| জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার | আউটপুট সংকেত প্রকার: | এনালগ টাইপ |
| উপাদান: | স্টেইনলেস স্টীল | কাস্টমাইজেশন: | <i>Available OED / ODM |</i> <b>উপলব্ধ OED / ODM |</b> <i>Customized Request</i> <b>কাস্টমাইজড অনুরো |
| বিশেষভাবে তুলে ধরা |
ডিফিউজড সিলিকন চাপ সেন্সর,জল স্তর চাপ ট্রান্সডুসার,গ্যারান্টি সহ HT19 চাপ সেন্সর |
||
Product Description
পণ্যের বিবরণ

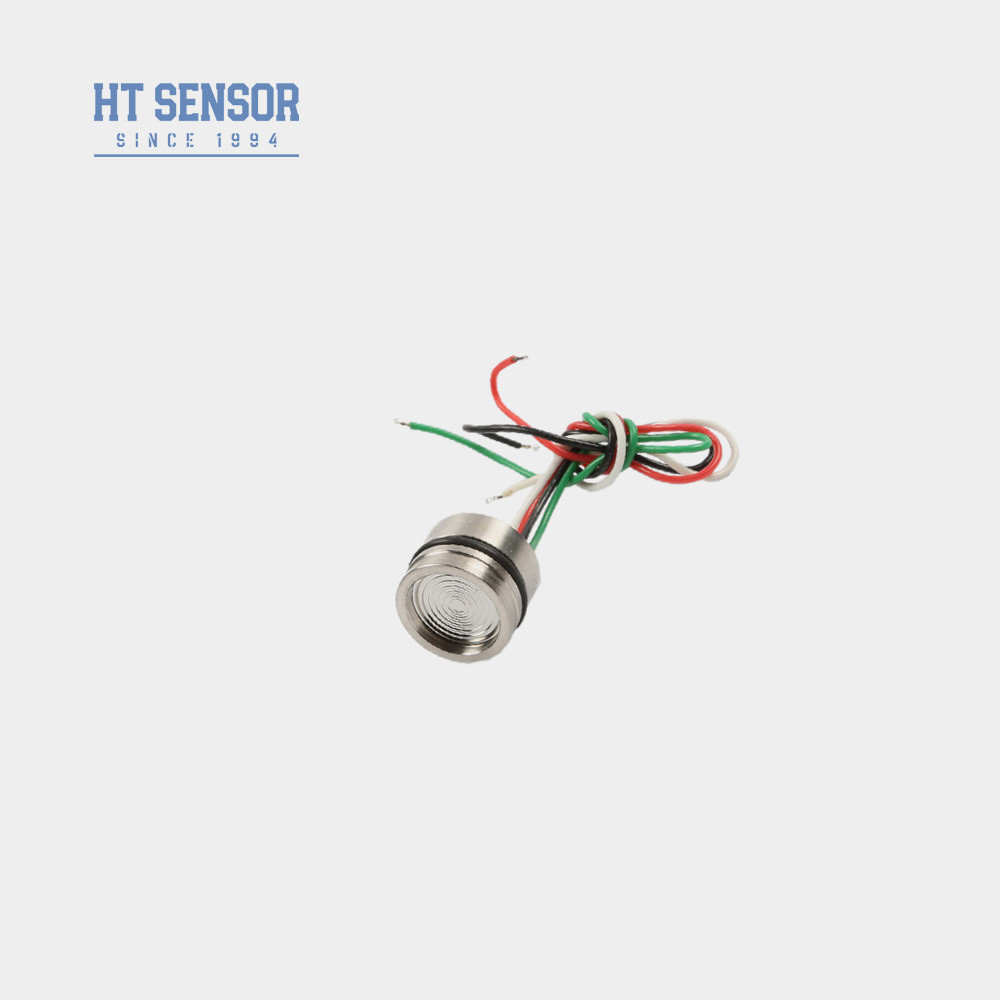

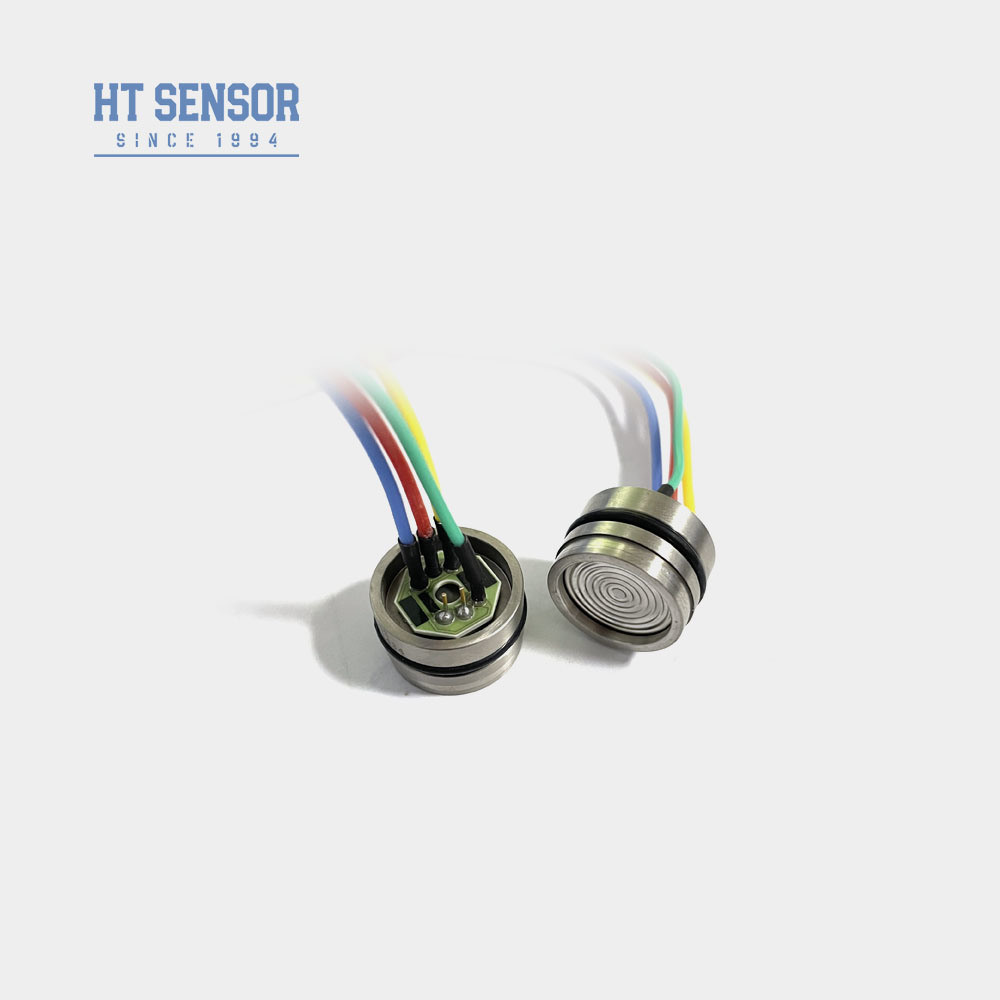

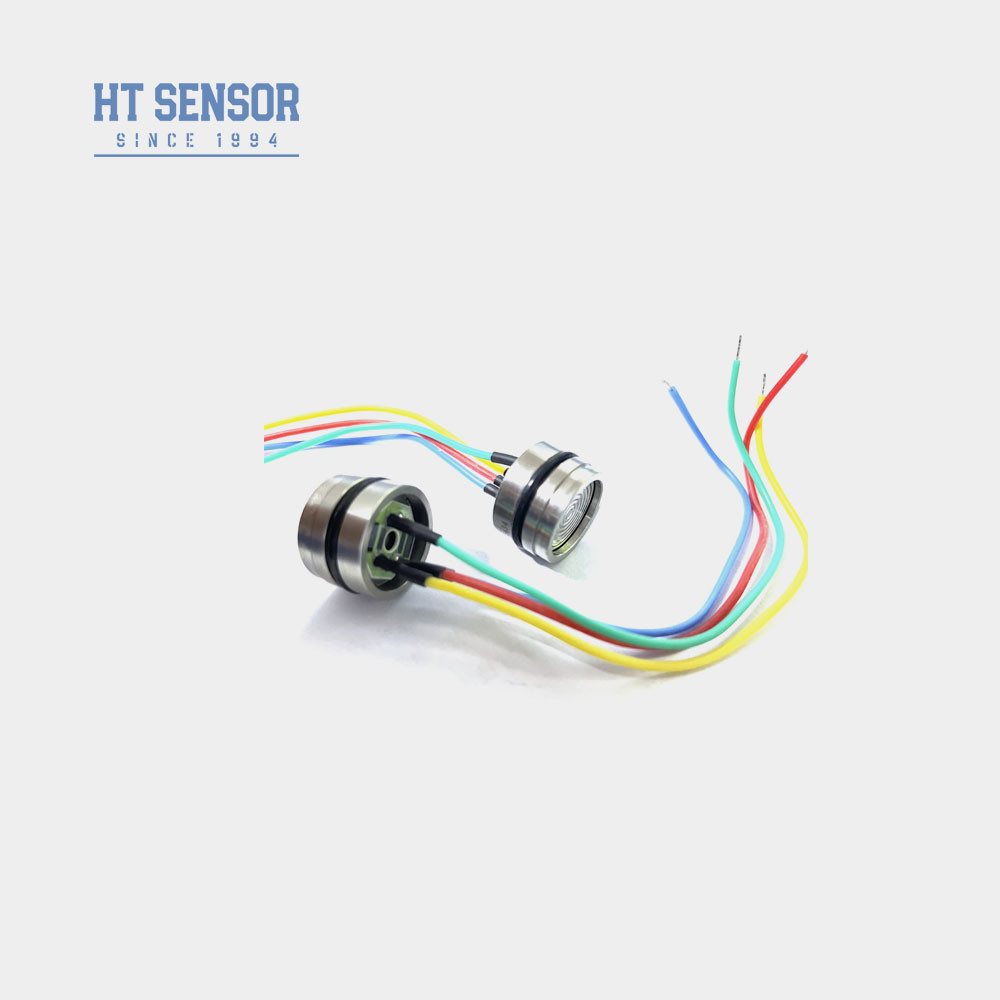

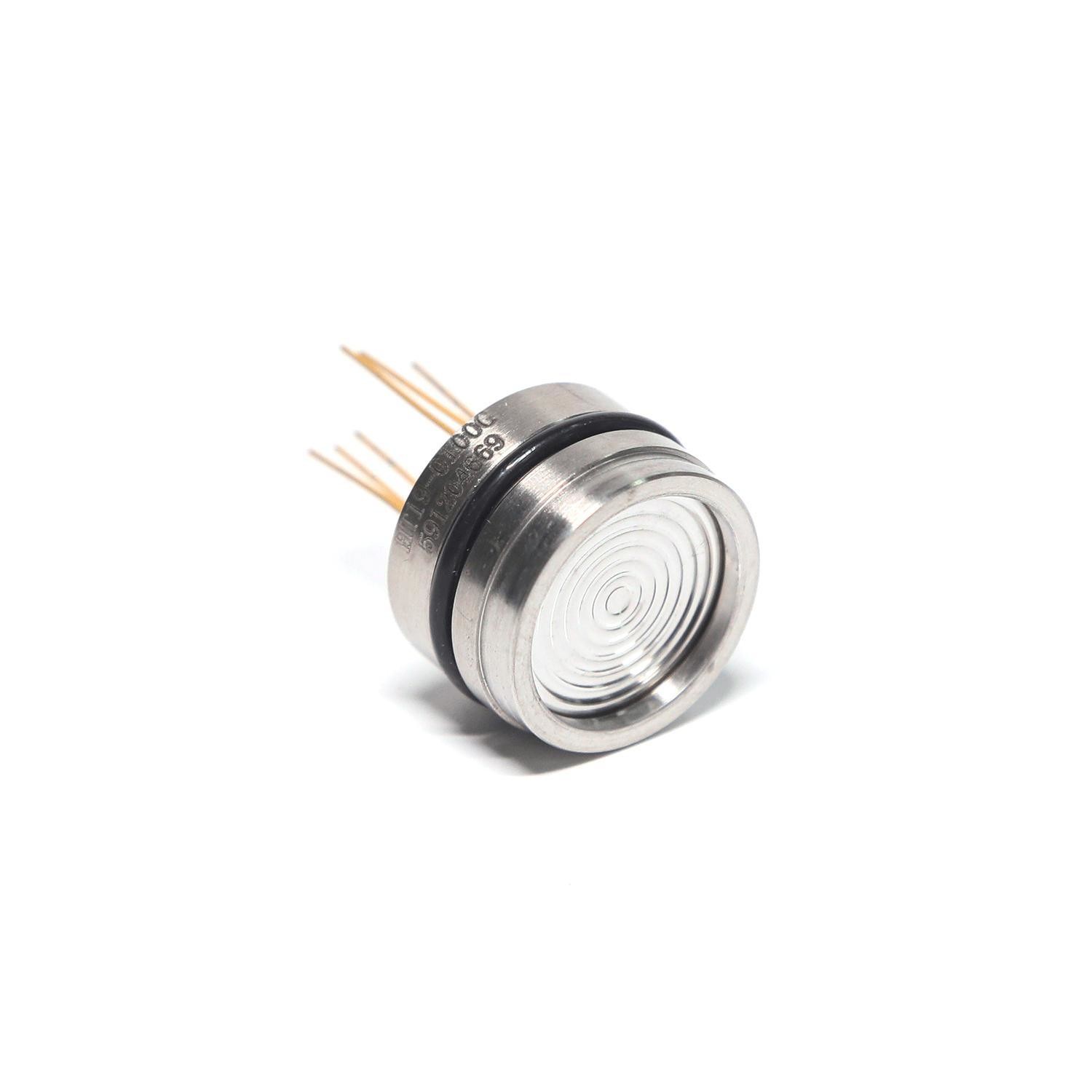

HT19 সিলিকন পিজোরেসিস্টেভ প্রেসার সেন্সর
ভূমিকা:
HT19 একটি উচ্চ-কার্যকারিতা সম্পন্ন সিলিকন পিজোরেসিস্টেভ প্রেসার সেন্সর, যা একটি অত্যন্ত স্থিতিশীল ডিফিউজড সিলিকন সেন্সিং এলিমেন্ট সহ একটি কোর দিয়ে তৈরি করা হয়েছে। এটি একটি আইসোলেশন ডায়াফ্রাম এবং সিলিকন তেলের মাধ্যমে পরিমাপ করা মাধ্যমের চাপ সিলিকন ডায়াফ্রামে স্থানান্তর করে কাজ করে, যা তরল এবং গ্যাস উভয় চাপের সঠিক এবং নির্ভরযোগ্য পরিমাপ নিশ্চিত করে। এর বহুমুখী ডিজাইন এবং শক্তিশালী নির্মাণ এয়ার কম্প্রেসার এবং রেফ্রিজারেশন সিস্টেম সহ বিভিন্ন চাহিদাপূর্ণ পরিবেশে ব্যাপক প্রয়োগের সুবিধা দেয়, যেখানে অপারেশনাল দক্ষতা এবং সুরক্ষার জন্য ধারাবাহিক এবং সুনির্দিষ্ট চাপ পর্যবেক্ষণ অপরিহার্য।
পণ্য বৈশিষ্ট্য১. পাওয়ার সাপ্লাই: ≤2mA DC (সাধারণত 1.5mA DC)
১. সেন্সরটি উন্নত উৎপাদন প্রযুক্তি ব্যবহার করে এবং এতে একটি টেকসই 316L স্টেইনলেস স্টিলের হাউজিং রয়েছে। এটি চাহিদাপূর্ণ পরিবেশে উন্নত ক্ষয় প্রতিরোধ ক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য টাইটানিয়াম এবং হ্যাস্টেলয় সহ ঐচ্ছিক উচ্চ-কার্যকারিতা ডায়াফ্রাম উপকরণও সরবরাহ করে।
২. পরিমাপের নির্ভুলতা বাড়ানোর জন্য, সুনির্দিষ্ট তাপমাত্রা ক্ষতিপূরণ এবং শূন্য-পয়েন্ট ক্যালিব্রেশনের জন্য একটি থিক-ফিল্ম সার্কিট একত্রিত করা হয়েছে, যা ড্রিফট কমিয়ে দেয় এবং বিভিন্ন অপারেটিং অবস্থার মধ্যে ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে।
৩. চমৎকার নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতার সাথে, সেন্সরটি গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা প্রদানের জন্য ডিজাইন করা হয়েছে, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং অপারেশনাল ডাউনটাইম হ্রাস করে।
অ্যাপ্লিকেশন১. পাওয়ার সাপ্লাই: ≤2mA DC (সাধারণত 1.5mA DC)
১. 316L স্টেইনলেস স্টিলের সামঞ্জস্য সহ অ-ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপের জন্য উপযুক্ত ২. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, বিদ্যুৎ এবং জলবিদ্যা সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটে প্রয়োগ করা হয়
≤20KPa
৪. হাইড্রোলিক এবং নিউম্যাটিক নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত
৫. প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়
বৈদ্যুতিক কর্মক্ষমতা
:১. পাওয়ার সাপ্লাই: ≤2mA DC (সাধারণত 1.5mA DC)
২. ইনপুট ইম্পিডেন্স:3KΩ~6KΩ
৩. আউটপুট ইম্পিডেন্স:2.5KΩ~6KΩ
৪. বৈদ্যুতিক সংযোগ: গোল্ড-প্লেটেড কোভার পিন বা 100mm উচ্চ-তাপমাত্রার তার।
কর্মক্ষমতা প্যারামিটার:
| পরিসীমা | |||||
| গেজ(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | পরম(A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | সিল করা(S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS, | 40MPaS,60MPaSসাধারণ | ||||
| সর্বোচ্চ | একক | অরৈখিকতা | |||
| ≤20KPa | ±0.3 | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | ||
| 0.05 | 0.1 | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | ||
| ≤20KPa | 0±2 | mV | তাপমাত্রা ত্রুটি-শূন্য | ||
| ≤20KPa | 0~50 | 50±30 | mV | তাপমাত্রা ত্রুটি-শূন্য | |
| 0~70 | 100±30 | mV | তাপমাত্রা ত্রুটি-শূন্য | ||
| ≤20KPa | 0~50 | %F.S | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | |
| 0~70 | ±1 | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | ||
| ≤20KPa | 0~50 | %F.S | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | |
| 0~70 | ±1 | %F.S | ক্ষতিপূরণকৃত তাপমাত্রা। | ||
| ≤20KPa | 0~50 | ºC | অনুমোদিত ওভারলোড | ||
| 0~70 | ºC | অনুমোদিত ওভারলোড | |||
| -20~80 | ºC | অনুমোদিত ওভারলোড | |||
| -40~125 | ºC | অনুমোদিত ওভারলোড | |||
| সম্পূর্ণ স্কেলের 3 গুণ বা 120MPa এর মধ্যে ছোট মানটি নিন | বার্স্ট প্রেসার | ||||
| সম্পূর্ণ স্কেলের 5 গুণ | দীর্ঘমেয়াদী স্থিতিশীলতা | ||||
| 0.2 % | F.S/বছর | ডায়াফ্রাম উপাদান | |||
| 316L | ইনসুলেশন রেজিস্ট্যান্স | ||||
| ≥200MΩ 100VDC | কম্পন | ||||
| 10gRMS, 20Hz থেকে 2000Hz অবস্থার অধীনে কোন পরিবর্তন নেই | শক | ||||
| 100g,11ms | প্রতিক্রিয়া সময় | ||||
| ≤1ms | ও-রিং সিল | ||||
| নাইট্রিল রিং বা ফ্লুরো রিং | ফিলিং মাধ্যম | ||||
| সিলিকন তেল | ওজন | ||||
| প্রায় 20g | প্যারামিটারগুলি নিম্নলিখিত শর্তে পরীক্ষা করা হয়: 1.5mA @ 25°C | ||||
| আউটলাইন নির্মাণ | |||||
| টাইপ1 | |
| টাইপ2 | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণ | |
| নির্বাচনের উদাহরণ |
|
|
| অর্ডার করার টিপস |
| ১. প্রয়োজনীয় এয়ারটাইটনেস অর্জনের জন্য অ্যাসেম্বলির সময় কোর সাইজ এবং ট্রান্সমিটার হাউজিংয়ের মধ্যে ফিটের দিকে মনোযোগ দিন |
৪. ডায়াফ্রাম বিকৃতি বা ছিদ্রের কারণে কোরের ক্ষতি প্রতিরোধ করার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাম চাপানো এড়িয়ে চলুন।
৫. গেজ প্রেসার কোরের প্রেসার পোর্টটি বায়ুমণ্ডলের জন্য খোলা রাখুন এবং কোর নেগেটিভ প্রেসার চেম্বারে জল, জলীয় বাষ্প বা ক্ষয়কারী মাধ্যম প্রবেশ করা থেকে বিরত থাকুন।
৬. পিন লিডগুলিতে কোনও পরিবর্তন থাকলে, রেফারেন্সের জন্য প্রকৃত কোরের লেবেল অনুসরণ করুন।
প্রশ্নোত্তর
১. প্রশ্ন: আপনার প্রেসার সেন্সর ট্রান্সমিটারের বৈশিষ্ট্যগুলি কী কী?
| উত্তর: উচ্চ নির্ভুলতা, স্থায়িত্ব এবং চমৎকার কর্মক্ষমতা। কাস্টমাইজেশন উপলব্ধ। |
উত্তর: আমাদের ওয়ারেন্টি সময় চালানের 24 মাস, এবং আমাদের বিক্রয়োত্তর আপনার প্রশ্নগুলির 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশনা সর্বদা উপলব্ধ।
উত্তর: আমাদের ওয়ারেন্টি সময় চালানের 24 মাস, এবং আমাদের বিক্রয়োত্তর আপনার প্রশ্নগুলির 24 ঘন্টার মধ্যে প্রতিক্রিয়া জানাবে, পিসি নেটওয়ার্ক দ্বারা দূরবর্তী নির্দেশনা সর্বদা উপলব্ধ।
