পরম পরিমাপ পিজোরেসিস্টিব সিলিকন চাপ সেন্সর
Product Details
| মডেল নং: | HT19 | থ্রেড টাইপ: | না |
|---|---|---|---|
| তারের ধরন: | ফোর-ওয়্যার বা গোল্ড-প্লেটেড কোভার পিন | পরিমাপ মাধ্যম: | গ্যাস এবং তরল |
| পরিসর: | -100kpa~0~10kpa~100Mpa | ভরাট মাধ্যম: | সিলিকন তেল |
| দীর্ঘমেয়াদী স্থিতিশীলতা: | 0.২% F.S./বছর | টাইপ: | পিজোরেসিস্টিব সিলিকন চাপ সেন্সর |
| জন্য: | বিচ্ছুরিত সিলিকন প্রেসার ট্রান্সমিটার | কাস্টমাইজেশন: | উপলব্ধ | কাস্টমাইজড অনুরোধ |
| বিশেষভাবে তুলে ধরা |
পরম পরিমাপ পিজোরেসিস্টিব চাপ ট্রান্সডুসার,পিজোরেসিস্টিব চাপ ট্রান্সডুসার তেল ISO9001,জল চাপ ট্রান্সডুসার সেন্সর ISO9001 |
||
Product Description

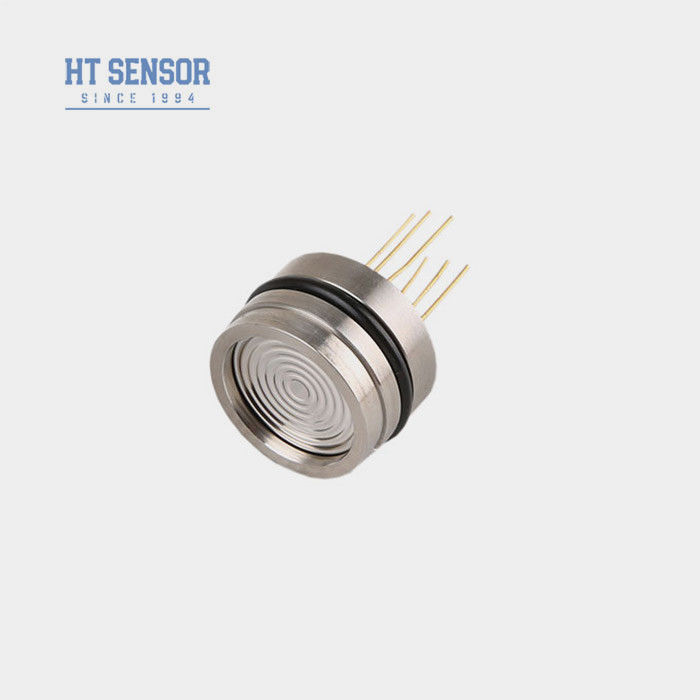

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor জল এবং তেলের জন্য
পরম পরিমাপ পিজোরেসিটিভ চাপ ট্রান্সডুসার তেল জল চাপ ট্রান্সডুসার সেন্সর
HT19 সিলিকন পিজোরেসিস্টিব চাপ সেন্সর
সিলিকন চাপ সেন্সর প্রবর্তনঃ
HT19 একটি সিলিকন পাইজোরিসিটিভ চাপ সেন্সর হিসাবে কাজ করে, যার কোরটি একটি অত্যন্ত স্থিতিশীল বিচ্ছিন্ন সিলিকন উপাদান নিয়ে গঠিত। এটি কার্যকরভাবে পরিমাপ করেপরীক্ষিত মাধ্যমের চাপকে সিলিকন ডায়াফ্রামে একটি আইসোলেশন ডায়াফ্রামে এবং সিলিকন তেলের মাধ্যমে প্রেরণ করে তরল এবং গ্যাসের চাপ।সেন্সরের বহুমুখিতা বায়ু সংকোচকারী এবং রেফ্রিজারেশন সিস্টেমে ব্যাপকভাবে ব্যবহার করে
পণ্যের বৈশিষ্ট্যসিলিকন চাপ সেন্সর:
- 1উন্নত প্রযুক্তি এবং 316L স্টেইনলেস স্টীল হাউজিং ব্যবহার করে, টাইটানিয়াম এবং হ্যাস্টেলয়ের মতো উপাদানগুলি ডায়াফ্রাগমের জন্য
- 2. তাপমাত্রা ক্ষতিপূরণ এবং শূন্য বিন্দু জন্য পুরু ফিল্ম সার্কিট ব্যবহার সংশোধন
- 3.অসামান্য নির্ভরযোগ্যতা, পুনরাবৃত্তিযোগ্যতা এবং স্থিতিশীলতা
অ্যাপ্লিকেশনসিলিকন চাপ সেন্সর:
- 1. 316L দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ করার জন্য উপযুক্ত স্টেইনলেস স্টিলের সাথে সামঞ্জস্য
- 2. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যা, শক্তি এবং জলবিদ্যুৎ সহ বিভিন্ন শিল্প প্রক্রিয়া সাইটগুলিতে প্রয়োগ করা হয়
- 3নৌ ও বিমান শিল্পে ব্যবহৃত হয়
- 4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমের জন্য উপযুক্ত
- 5.প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনে ব্যবহৃত
বৈদ্যুতিক পারফরম্যান্সসিলিকন চাপ সেন্সর:
- 1পাওয়ার সাপ্লাইঃ ≤2mA DC (সাধারণ 1.5mA DC)
- 2.ইনপুট প্রতিবন্ধকতাঃ 3KΩ ~ 6KΩ
- 3.আউটপুট প্রতিবন্ধকতাঃ2.5KΩ~6KΩ

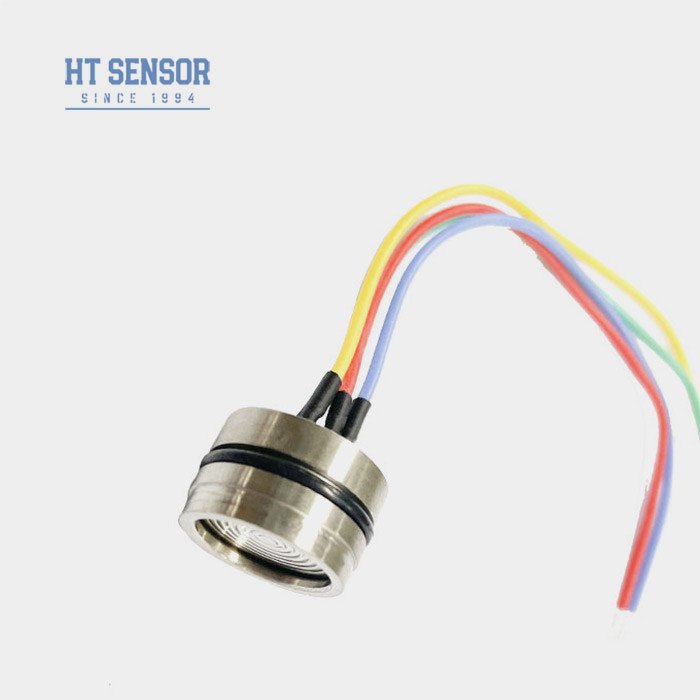

- 4বৈদ্যুতিক সংযোগঃগোল্ডেড কোভার পিন বা ১০০ মিমি উচ্চ তাপমাত্রার তার।
| পারফরম্যান্স প্যারামিটারসিলিকন চাপ সেন্সর: | |||||
| পরিসীমা | গজ ((জি) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| নিখুঁত ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| সিল করা ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| প্রকার | ম্যাক্স | ইউনিট | |||
| অ-রৈখিকতা | ±0.15 | ±0.3 | %F.S | ||
| পুনরাবৃত্তিযোগ্য | 0.05 | 0.1 | %F.S | ||
| হাইস্টেরেসিস | 0.05 | 0.1 | %F.S | ||
| শূন্য আউটপুট | ০±১ | ০±২ | এমভি | ||
| স্প্যান আউটপুট | ≤20 কেপিএ | ৫০±১০ | ৫০±৩০ | এমভি | |
| ≥35kPa | ১০০±১০ | ১০০±৩০ | এমভি | ||
| তাপমাত্রা ত্রুটি-শূন্য | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| তাপমাত্রা ত্রুটি-স্প্যান | ≤20 কেপিএ | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| টেম্পারেশন। | ≤20 কেপিএ | ০-৫০ | oC | ||
| ≥35kPa | ০-৭০ | oC | |||
| অপারেটিং তাপমাত্রা | - ২০ থেকে ৮০ | oC | |||
| সংরক্ষণ তাপমাত্রা | -৪০-১২৫ | oC | |||
| অনুমোদিত ওভারলোড | পূর্ণ স্কেল বা 120MPa এর 3 গুণের মধ্যে ছোট মান নিন | ||||
| ফাটল চাপ | পূর্ণ স্কেল 5X | ||||
| দীর্ঘমেয়াদী স্থিতিশীলতা | 0.২% | অর্থবছর/বছর | |||
| ডায়াফ্রাগমের উপাদান | ৩১৬ এল | ||||
| আইসোলেশন প্রতিরোধের | ≥200MΩ 100VDC | ||||
| কম্পন | 10gRMS, 20Hz থেকে 2000Hz এর অবস্থার অধীনে কোনও পরিবর্তন নেই | ||||
| শক | ১০০ গ্রাম, ১১ মিলিমিটার | ||||
| প্রতিক্রিয়া সময় | ≤1ms | ||||
| ও-রিং সিল | নাইট্রিল রিং বা ফ্লোরো রিং | ||||
| ভরাট মাধ্যম | সিলিকন তেল | ||||
| ওজন | প্রায় ২০ গ্রাম | ||||
| পরামিতিগুলি নিম্নলিখিত অবস্থার অধীনে পরীক্ষা করা হয়ঃ 1.5mA @ 25°C | |||||
| কাঠামোর রূপরেখা সিলিকন চাপ সেন্সর | |
| টাইপ ১ | |
| টাইপ ২ | |
| বৈদ্যুতিক সংযোগ এবং ক্ষতিপূরণসিলিকন চাপ সেন্সর |
|
|
| নির্বাচনের উদাহরণ |
| অর্ডার করার পরামর্শ |
2. হাউজিংয়ের সমাবেশের সময়, এটি উল্লম্বভাবে সারিবদ্ধ করা নিশ্চিত করুন এবং ক্ষতিপূরণ প্লেটকে জ্যামিং বা ক্ষতিগ্রস্ত করা এড়াতে সমান চাপ প্রয়োগ করুন।
3যদি পরিমাপ মাধ্যমটি কোর ডায়াফ্রাগম এবং হাউজিং উপাদান (316L) এর সাথে সামঞ্জস্যপূর্ণ না হয়, তবে অর্ডার দেওয়ার সময় বিশেষ নির্দেশাবলী সরবরাহ করা উচিত।
4. ডায়াফ্রাগম বিকৃতি বা ছিদ্রের কারণে কোর ক্ষতিগ্রস্ত হওয়ার জন্য হাত বা ধারালো বস্তু দিয়ে সেন্সর ডায়াফ্রাগম চাপানো এড়িয়ে চলুন।
5. গেইজ চাপ কোর চাপ বন্দর বায়ুমণ্ডল খোলা রাখুন এবং জল, জলীয় বাষ্প, বা ক্ষয়কারী মিডিয়া কোর নেতিবাচক চাপ চেম্বার প্রবেশ রোধ।
6যদি পিনের কন্ডিশনে কোন পরিবর্তন হয়, তাহলে রেফারেন্সের জন্য প্রকৃত কোরটির লেবেলটি অনুসরণ করুন।
| প্রশ্নোত্তর |
.
.
