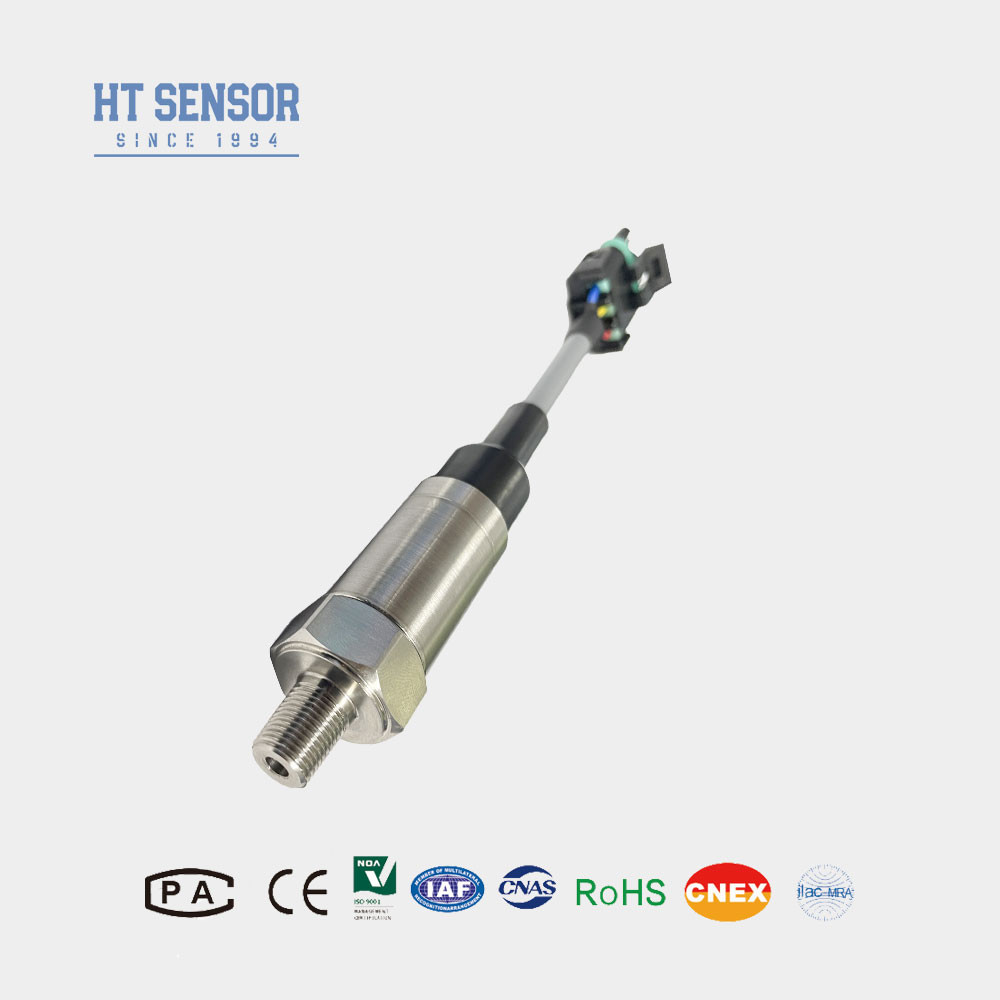

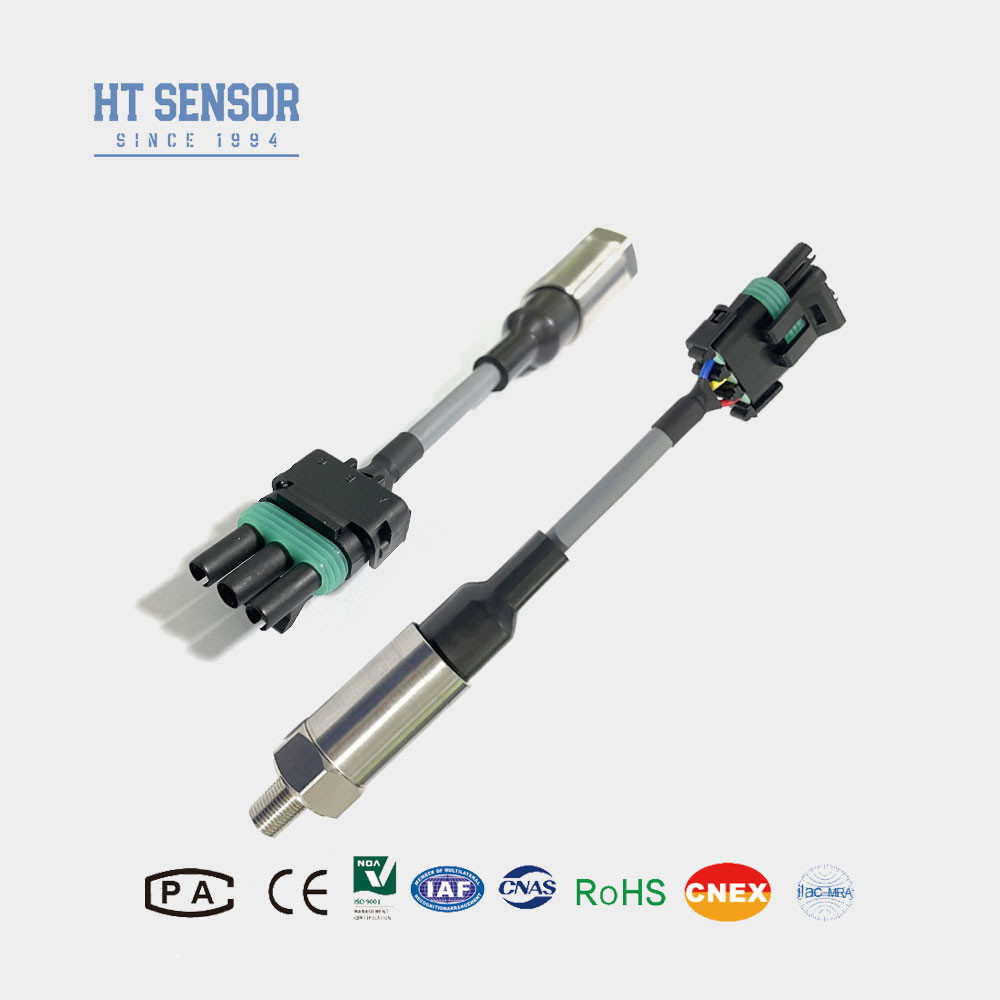

BP156 ছোট শিল্প চাপ সেন্সর ট্রান্সমিটার একটি কম্প্যাক্ট রড আকারের চাপ ট্রান্সমিটার।এটা তার সংবেদনশীল কোর হিসাবে একটি উচ্চ নির্ভরযোগ্যতা সিলিকন piezoresistive চাপ সেন্সর ব্যবহার করে এবং তাপমাত্রা ক্ষতিপূরণ ভোগ করে, ডিজিটাল সার্কিট সংশোধন, এবং স্ট্যান্ডার্ড শিল্প অ্যাপ্লিকেশন এবং নেটওয়ার্ক সংকেত আউটপুট সিগন্যাল কন্ডিশনার। এটি একটি IP68 জলরোধী কাঠামো বৈশিষ্ট্য।পণ্যের প্রতিটি উপাদান সাবধানে ডিজাইন করা হয়, স্ক্রিনিং, প্রক্রিয়াগুলির মাধ্যমে বৈধতা, নিরাময়, স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য চক্রীয় লোডিং স্ট্রেস ত্রাণ, বার্ধক্য পরীক্ষা এবং পরিবেশগত সিমুলেশন পরীক্ষার সাপেক্ষে।
পণ্যের বৈশিষ্ট্যমিনি ইন্ডাস্ট্রিয়াল চাপ সেন্সরট্রান্সমিটার:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো.
2কমপ্যাক্ট এবং হালকা ডিজাইন।
3.উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
অ্যাপ্লিকেশনমিনি ইন্ডাস্ট্রিয়াল চাপ সেন্সরট্রান্সমিটার:
1৩১৬ লিটার স্টেইনলেস স্টীল দিয়ে অ-ক্ষয়কারী গ্যাস এবং তরলগুলির চাপ পরিমাপ।
2. সামুদ্রিক ও বিমান শিল্পে প্রয়োগ করা হয়।
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের ক্ষেত্রে ব্যবহৃত হয়।
4হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।
| পারফরম্যান্স প্যারামিটার মিনি ইন্ডাস্ট্রিয়াল চাপ সেন্সরট্রান্সমিটার: |
| পরিমাপ পরিসীমা |
0kPa ~ 10kPa...20MPa |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্যতা& হাইস্টেরেসিস |
0.০২% F.S. (টাইপ) ০.০৫% F.S. (ম্যাক্স) |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
± 0.1% F.S./Year ((টাইপ) ± 0.2% F.S./Year ((ম্যাক্স) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| ফ্রিকোয়েন্সি প্রতিক্রিয়া |
2.4Khz |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex ia IIC T6 Ga |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| ৪-২০ এমএ |
12 ~ 30VDC |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| নির্বাচনের উদাহরণমিনি ডিআইএন চাপ ট্রান্সমিটার সেন্সর |
| অর্ডার গাইড |
| BP15X |
অ্যানালগ চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| 5 |
প্যাকার্ড প্লাগ |
6 |
সিলড ডাইরেক্ট আউটপুট তারের 1.5 মিটার |
| 7 |
মিনি হিরশম্যান সংযোগকারী |
8 |
বড় হিরশম্যান সংযোগকারী |
| |
পরিমাপ পরিসীমা |
0kPa ~ 10kPa...5MPa |
(0-X) কেপিএ
অথবা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
|
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য ((¢50.4 ফ্ল্যাঞ্জ) |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ |
| বি৩ |
ক্যাবল সিল আউটলেট 1.5 মিটার |
| বি৪ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
দ্রষ্টব্যঃ
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করা এবং পণ্য এবং পাওয়ার সাপ্লাই উভয় সঠিক গ্রাউন্ডিং নিশ্চিত করার পরামর্শ দেওয়া হয়।
3. ফ্লুরিন রাবারের ও-রিংগুলির জন্য অপারেটিং তাপমাত্রা পরিসীমা -20 °C থেকে 250 °C। -20 °C এর নিচে তাপমাত্রার জন্য, EPDM O- টাইপ সিলিং রিংগুলি বেছে নেওয়া উচিত। 4.যদি শক্তিশালী কম্পনের মতো বিশেষ প্রয়োজনীয়তা থাকে, তাত্ক্ষণিক প্রভাব, বা তীব্র ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ, দয়া করে আমাদের জানান এবং আপনার আদেশে নির্দিষ্ট করুন।
