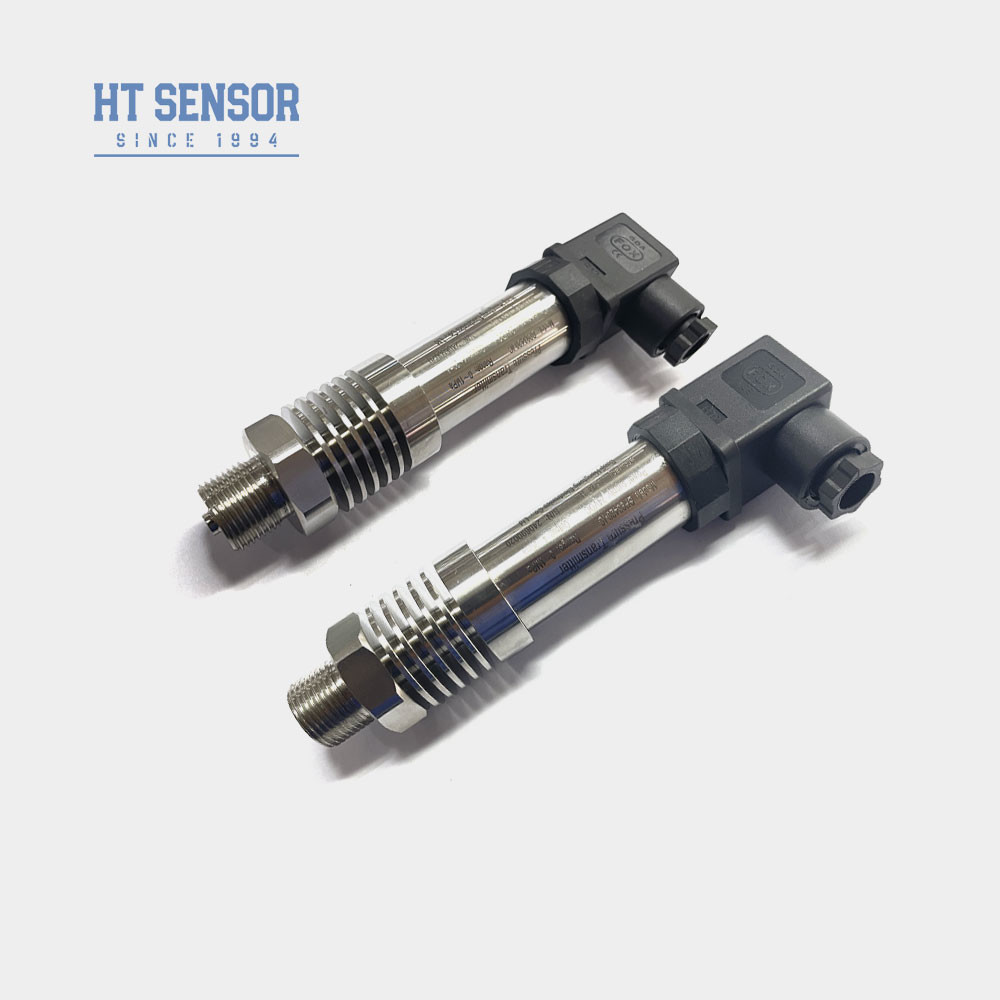

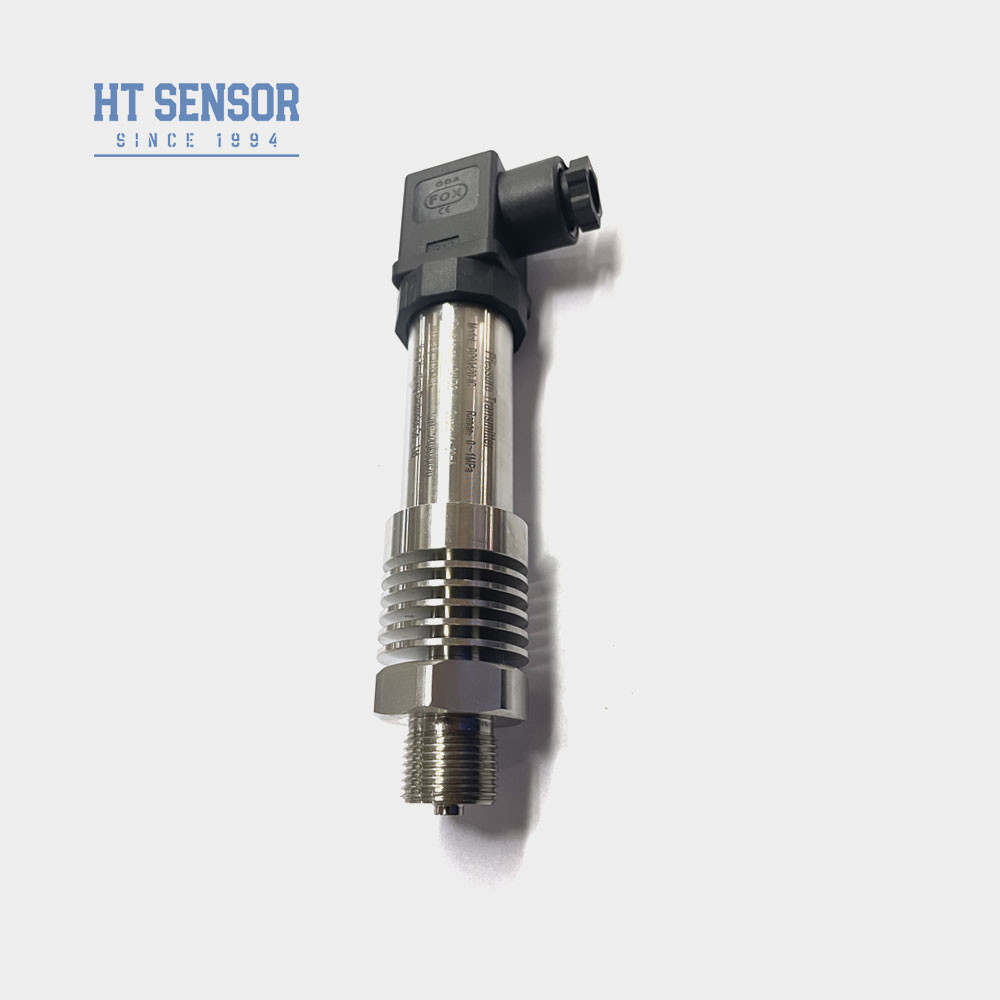

BZP93420IB স্মার্ট চাপ ট্রান্সমিটার সেন্সর
স্মার্ট চাপ ট্রান্সমিটার সেন্সর প্রবর্তনঃ
BPZ93420-IB ইন্টেলিজেন্ট চাপ ট্রান্সমিটার সেন্সর উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা ছড়িয়ে ছিদ্রিত সিলিকন কোরকে ট্রান্সমিটারের চাপ সেন্সর চিপ হিসাবে গ্রহণ করে, উন্নত চিপ প্রযুক্তি,শূন্য সহ উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা এম্প্লিফায়ার ইন্টিগ্রেটেড সার্কিট সমর্থন, পূর্ণ স্কেল ক্ষতিপূরণ, তাপমাত্রা ক্ষতিপূরণ, পরিমাপ মাধ্যমের চাপটি RS485 স্ট্যান্ডার্ড যোগাযোগ সংকেতে রূপান্তরিত হয়। পণ্য কাঠামোটি স্টেইনলেস স্টিলের তৈরি,উচ্চ নির্ভুলতার সাথে, ভাল স্থিতিশীলতা এবং উচ্চতর বিরোধী হস্তক্ষেপ ক্ষমতা। সমস্ত পণ্য ক্লান্তি শক পরীক্ষা করা হয়,উচ্চ এবং নিম্ন তাপমাত্রা চক্র বয়স্ক পরীক্ষা এবং যথার্থ ডিজিটাল তাপমাত্রা ক্ষতিপূরণ প্রক্রিয়া.
উচ্চমানের সেন্সর, সুনির্দিষ্ট এম্প্লিফায়ার সার্কিট, কঠোর উৎপাদন প্রক্রিয়া, নিখুঁত পরিদর্শন এবং বয়স্ক পরীক্ষার সরঞ্জাম, যাতে পণ্যের চমৎকার গুণমান নিশ্চিত করা যায়।পণ্যটি হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়পেট্রোকেমিক্যাল, পরিবেশ সুরক্ষা, বায়ু সংকোচন; বিদ্যুৎ কেন্দ্রের অপারেশন পরিদর্শন, লোকোমোটিভ ব্রেকিং সিস্টেম; থার্মো ইলেকট্রিক ইউনিট; হালকা শিল্প, যান্ত্রিক ধাতুবিদ্যা;বিল্ডিং অটোমেশন, ধ্রুবক চাপ জল সরবরাহ সিস্টেম; অন্যান্য অটোমেশন এবং পরিদর্শন সিস্টেম; শিল্প প্রক্রিয়া পরিদর্শন এবং নিয়ন্ত্রণ।
পণ্যের বৈশিষ্ট্যস্মার্ট চাপ ট্রান্সমিটার সেন্সর:
1. বিস্তৃত পরিমাপ পরিসীমা, স্টেইনলেস স্টীল কাঠামো, বিভিন্ন চাপ ইন্টারফেস ফর্ম
2কমপ্যাক্ট এবং হালকা ডিজাইন
3.উচ্চ নির্ভুলতা, সমস্ত স্টেইনলেস স্টীল কাঠামো.
4.এলইডি বা এলসিডি ঘড়ি মাথা যোগ করতে পারেন, সাইটে প্রদর্শন
অ্যাপ্লিকেশনস্মার্ট চাপ ট্রান্সমিটার সেন্সর:
1. 316L স্টেইনলেস স্টীল দিয়ে অ ক্ষয়কারী গ্যাস এবং তরল চাপ পরিমাপ
2. নৌ ও বিমান শিল্পে প্রয়োগ করা হয়
3. পেট্রোলিয়াম, রাসায়নিক, ধাতুবিদ্যুৎ, বিদ্যুৎ উৎপাদন এবং জলবিদ্যুৎ ইত্যাদি শিল্পের সাইটে প্রক্রিয়ায় ব্যবহৃত হয়
4. হাইড্রোলিক এবং বায়ুসংক্রান্ত নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত
| স্মার্ট চাপ ট্রান্সমিটার সেন্সরের পারফরম্যান্স প্যারামিটার |
| পরিমাপ পরিসীমা |
- ১০০ কেপিএ... ০ কেপিএ ~ ১০ কেপিএ... ১০০ এমপিএ |
| চাপের ধরন |
পরিমাপ চাপ, পরম চাপ, সিলড চাপ |
| অতিরিক্ত লোড |
নামমাত্র পরিসরের ≤ ১.৫ গুণ |
| নির্ভুলতাঃ ২৫ ডিগ্রি সেলসিয়াস |
±0.25% (সাধারণ) ±0.5% (সর্বোচ্চ) |
| পুনরাবৃত্তিযোগ্য |
0.১% এফএস |
| হাইস্টেরেসিস |
0.১% এফএস |
| দীর্ঘমেয়াদী স্থিতিশীলতা |
±0.1% F.S./Year ((সাধারণ) ±0.2% F.S./Year ((সর্বোচ্চ) |
| শূন্য বিন্দু তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| পূর্ণ স্কেল তাপমাত্রা বিচ্যুতি |
±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| ক্ষতিপূরণ তাপমাত্রা |
0-70oC ((≤10mpa, কাস্টমাইজযোগ্য) |
| অপারেটিং তাপমাত্রা |
-২০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণ তাপমাত্রা |
-৪০ ডিগ্রি সেলসিয়াস থেকে ১২০ ডিগ্রি সেলসিয়াস |
| কম্পন |
10g,55Hz ~ 2kHz |
| আবাসনের উপাদান |
304৩১৬ লিটার |
| ডায়াফ্রাগমের উপাদান |
৩১৬ এল |
| আইসোলেশন প্রতিরোধের |
100MΩ 100VDC |
| বিস্ফোরণ প্রতিরোধী রেটিং |
Ex db IIC T6 গিগাবাইট |
| সুরক্ষা রেটিং |
আইপি ৬৫ |
| ও-রিং সিল |
ফ্লোরো কাঁচামাল |
| ওজন |
~০.৩ কেজি |
| আউটপুট সংকেত |
সরবরাহ ভোল্টেজ |
আউটপুট প্রকার |
| 4~20mA ((+HART) |
1২-৩০ ভিডিসি |
2/3/4 তারের |
| 0~10/20mA |
3 তারের |
| ০/১ থেকে ৫ ভোল্ট |
| 0/1~10V |
| 0.৫-৪.৫ ভোল্ট |
৫ ভিডিসি |
| RS485 |
12 ~ 30VDC |
৪টি তারের |
| চাপ ট্রান্সমিটার সেন্সরের অর্ডারিং টিপস |
1পণ্য নির্বাচন করার সময়, দয়া করে নিশ্চিত করুন যে পরীক্ষার মাধ্যমটি পণ্যটির যোগাযোগের অংশের সাথে সামঞ্জস্যপূর্ণ।
2. অর্ডার দেওয়ার সময়, দয়া করে মনে রাখবেন যে বিস্ফোরণ-প্রতিরোধী পণ্যগুলির মধ্যে ডিজিটাল ডিসপ্লে হেড অন্তর্ভুক্ত নেই।
3ট্রান্সডুসার এর LCD বা LED ডিসপ্লে হেড দিয়ে অর্ডার করার সময়, ট্রান্সমিটার পাওয়ার 20 VDC এর কম হওয়া উচিত নয়।
4. পণ্যের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য,এটি ব্যবহারকারীদের সাইটে বজ্রপাত সুরক্ষা ডিভাইস ইনস্টল করার পরামর্শ দেওয়া হয় এবং পণ্য এবং পাওয়ার সাপ্লাই নির্ভরযোগ্যভাবে গ্রাউন্ড করা হয় তা নিশ্চিত করা হয়.
5. ফ্লুরিন রাবারের ও-রিংয়ের নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা -20 °C ~ 250 °C। যখন পণ্যটির অপারেটিং তাপমাত্রা -20 °C এর নিচে থাকে, তখন EPDM O- টাইপ সিলিং রিং নির্বাচন করা উচিত।
6. ডিফল্ট তারের দৈর্ঘ্য 1.5 মিটার এবং তিনটি ধরণের উপকরণ বেছে নেওয়া যায়। বিশেষ নির্দেশাবলী না থাকলে কোনও তার বা পলিথিলিন তারের উপাদান ব্যবহার করা যাবে না।যদি আপনি একটি ভিন্ন তারের উপাদান প্রয়োজন, দয়া করে অর্ডার ফর্মে এটি উল্লেখ করুন।
7. শক্তিশালী কম্পন, তাত্ক্ষণিক প্রভাব শক্তি, শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বা রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা ক্ষেত্রে, আমাদের কোম্পানীর অবহিত করুন এবং আদেশে উল্লেখ করুন।
| চাপ ট্রান্সমিটার সেন্সরের অর্ডার গাইড |
| BP93420XX |
চাপ ট্রান্সমিটার |
| |
কোড |
কাঠামোর রূপরেখা |
| আইবি |
সাধারণ চাপ ট্রান্সমিটার |
নবম |
ডিসপ্লে চাপ ট্রান্সমিটার |
| আইই |
শক প্রতিরোধী এভিয়েশন চাপ ট্রান্সমিটার |
IIC/III |
ইন্ডাস্ট্রিয়াল জেনারেল/ ডিসপ্লে চাপ ট্রান্সমিটার |
| যদি |
আর্দ্রতা-প্রতিরোধী চাপ ট্রান্সমিটার |
IIE/IIIE |
সাধারণ/ডিসপ্লে চাপ ট্রান্সমিটার |
| IN |
এয়ার কন্ডিশনার ডেডিকেটেড চাপ ট্রান্সমিটার |
|
|
| আইসি |
উচ্চ তাপমাত্রার চাপ ট্রান্সমিটার |
|
|
| IQ1/IQ2 |
বড় ডায়াফ্রাম / উচ্চ তাপমাত্রা চাপ ট্রান্সমিটার |
|
|
| |
পরিমাপ পরিসীমা |
-০.1. . .0~001...১০০ এমপিএ |
| (0-X) কেপিএ বা এমপিএ |
এক্সঃ প্রকৃত পরিমাপ পরিসীমা নির্দেশ করে |
| |
কোড |
পাওয়ার সাপ্লাই |
| ডি১ |
24VDC |
| ডি২ |
৫ ভিডিসি |
| ডি৩ |
অন্যান্য |
| |
কোড |
আউটপুট সংকেত |
| এস১ |
4~20mADC |
এস৫ |
0~20mADC |
| এস২ |
১-৫ ভিডিসি |
এস৬ |
0~10VDC |
| এস৩ |
0 ~ 5VDC |
এস৭ |
0.5~4.5VDC |
| এস৪ |
0~10mADC |
|
|
| |
কোড |
চাপ সংযোগ |
| J1 |
এম২০×১।5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
৭/১৬-২০ ইউএনএফ |
| J5 |
অন্যান্য |
| |
কোড |
বৈদ্যুতিক সংযোগ |
| বি১ |
হিরশম্যান |
| বি২ |
পি জি ৭ প্লাগ |
| বি৩ |
সিলড ক্যাবল আউটপুট |
| বি৪ |
২০৮৮ শিল্পকৌশল |
| বি৫ |
2088 ডিসপ্লে সহ ইন্ডাস্ট্রিয়াল কেসিং |
| বি৬ |
অন্যান্য |
| |
কোড |
চাপের ধরন |
| জি |
পরিমাপ চাপ |
| এ |
পরম চাপ |
| এস |
সিল করা রেফারেন্স চাপ |
